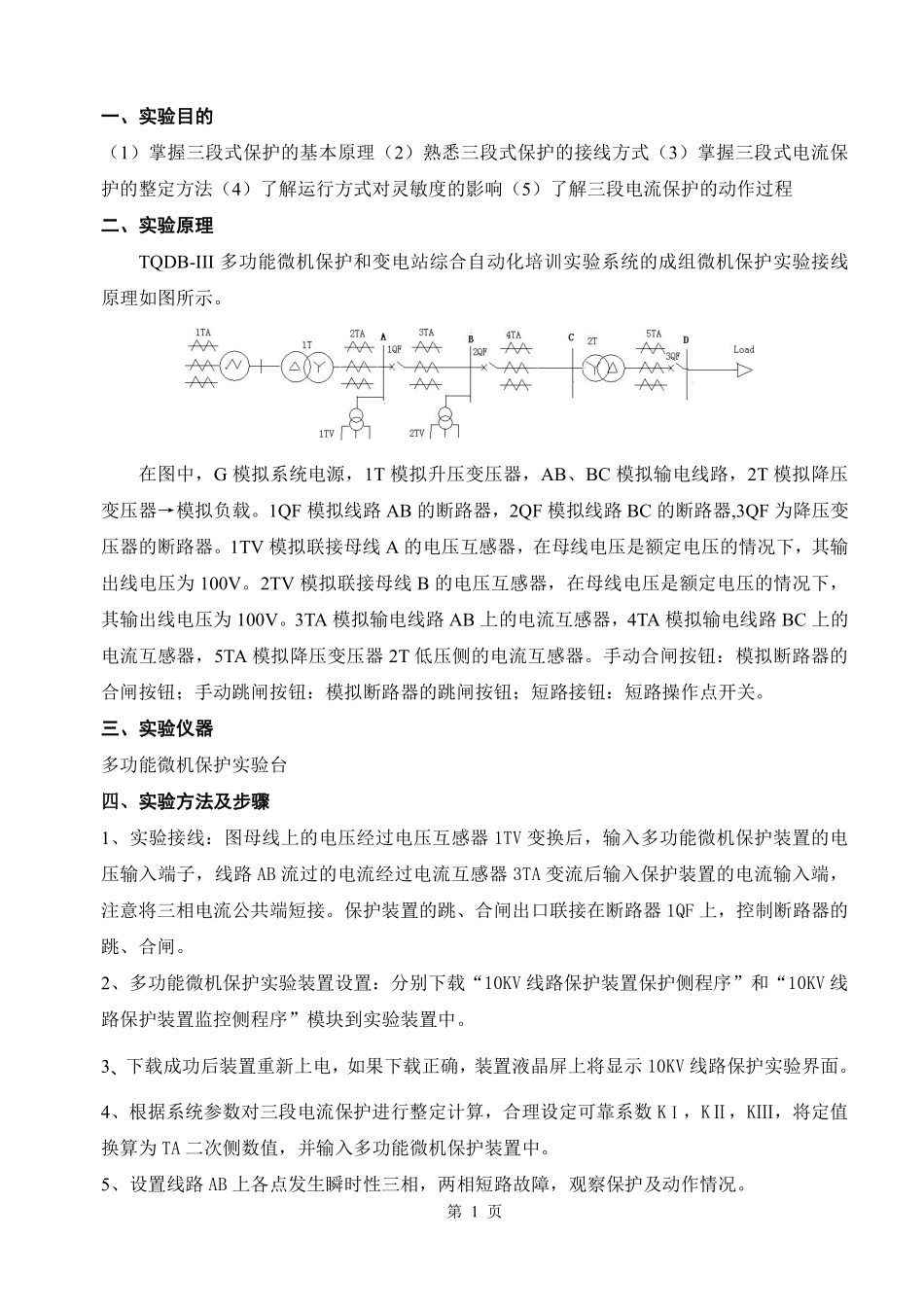

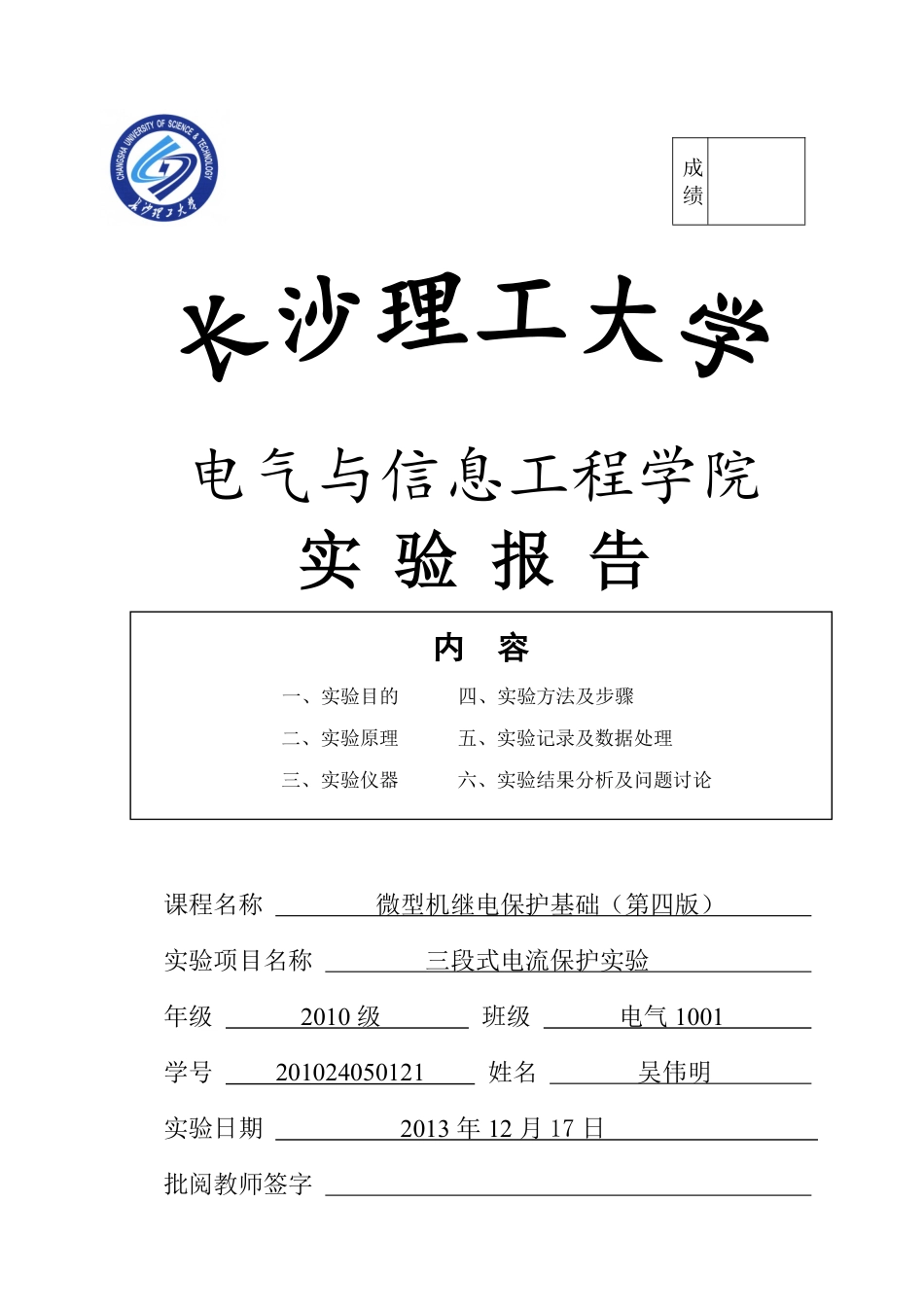

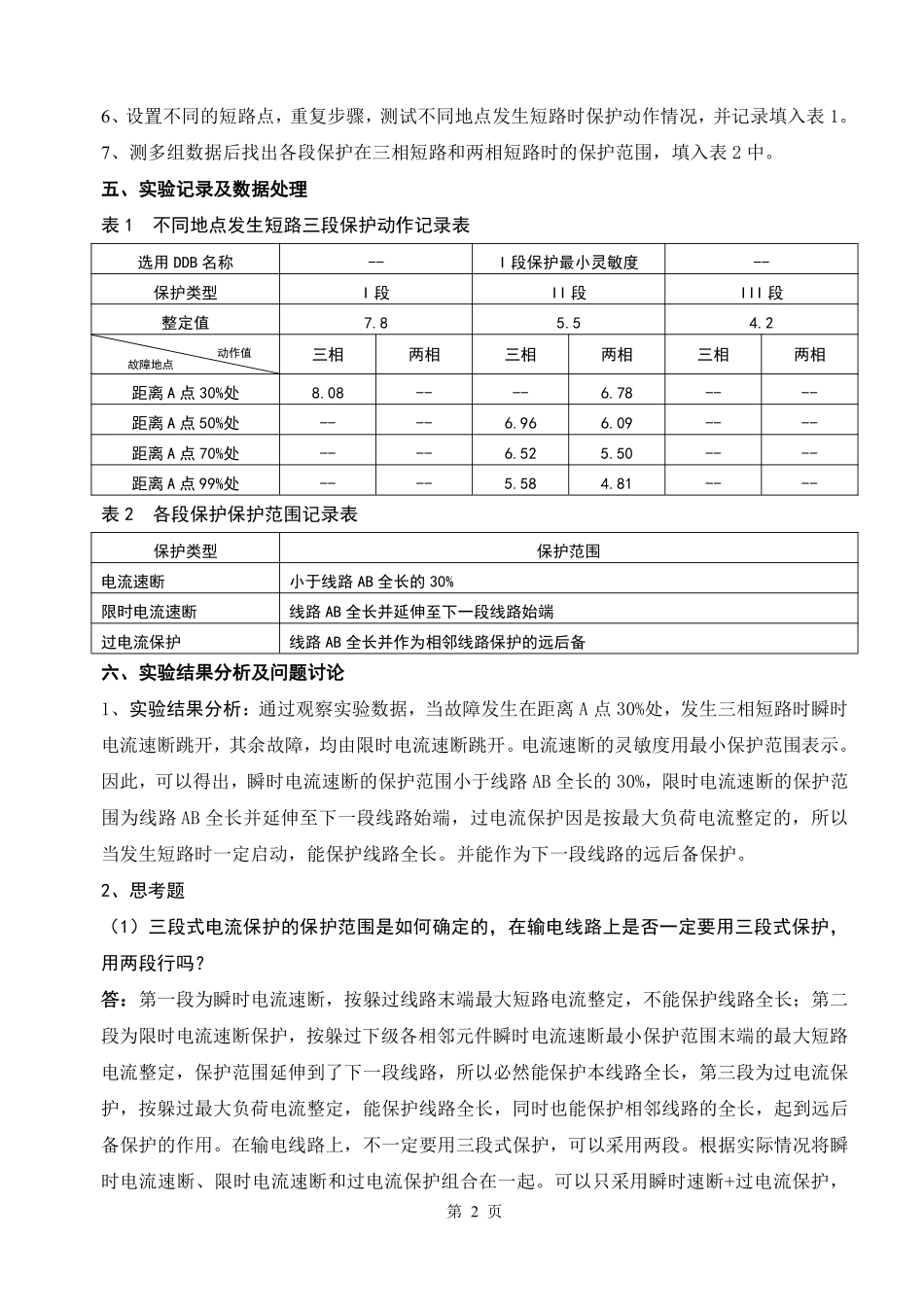

电气与信息工程学院实验报告课程名称微型机继电保护基础（第四版）实验项目名称三段式电流保护实验年级2010级班级电气1001学号201024050121姓名吴伟明实验日期2013年12月17日批阅教师签字成绩内容一、实验目的四、实验方法及步骤二、实验原理五、实验记录及数据处理三、实验仪器六、实验结果分析及问题讨论第1页一、实验目的（1）掌握三段式保护的基本原理（2）熟悉三段式保护的接线方式（3）掌握三段式电流保护的整定方法（4）了解运行方式对灵敏度的影响（5）了解三段电流保护的动作过程二、实验原理TQDB-III多功能微机保护和变电站综合自动化培训实验系统的成组微机保护实验接线原理如图所示。在图中，G模拟系统电源，1T模拟升压变压器，AB、BC模拟输电线路，2T模拟降压变压器→模拟负载。1QF模拟线路AB的断路器，2QF模拟线路BC的断路器,3QF为降压变压器的断路器。1TV模拟联接母线A的电压互感器，在母线电压是额定电压的情况下，其输出线电压为100V。2TV模拟联接母线B的电压互感器，在母线电压是额定电压的情况下，其输出线电压为100V。3TA模拟输电线路AB上的电流互感器，4TA模拟输电线路BC上的电流互感器，5TA模拟降压变压器2T低压侧的电流互感器。手动合闸按钮：模拟断路器的合闸按钮；手动跳闸按钮：模拟断路器的跳闸按钮；短路接钮：短路操作点开关。三、实验仪器多功能微机保护实验台四、实验方法及步骤1、实验接线：图母线上的电压经过电压互感器1TV变换后，输入多功能微机保护装置的电压输入端子，线路AB流过的电流经过电流互感器3TA变流后输入保护装置的电流输入端，注意将三相电流公共端短接。保护装置的跳、合闸出口联接在断路器1QF上，控制断路器的跳、合闸。2、多功能微机保护实验装置设置：分别下载“10KV线路保护装置保护侧程序”和“10KV线路保护装置监控侧程序”模块到实验装置中。3、下载成功后装置重新上电，如果下载正确，装置液晶屏上将显示10KV线路保护实验界面。4、根据系统参数对三段电流保护进行整定计算，合理设定可靠系数KⅠ，KⅡ，KⅢ，将定值换算为TA二次侧数值，并输入多功能微机保护装置中。5、设置线路AB上各点发生瞬时性三相，两相短路故障，观察保护及动作情况。第2页6、设置不同的短路点，重复步骤，测试不同地点发生短路时保护动作情况，并记录填入表1。7、测多组数据后找出各段保护在三相短路和两相短路时的保护范围，填入表2中。五、实验记录及数据处理表1不同地点发生短路三段保护动作记录表选用DDB名称--I段保护最小灵敏度--保护类型I段II段III段整定值7.85.54.2故障地点动作值三相两相三相两相三相两相距离A点30%处8.08----6.78----距离A点50%处----6.966.09----距离A点70%处----6.525.50----距离A点99%处----5.584.81----表2各段保护保护范围记录表保护类型保护范围电流速断小于线路AB全长的30%限时电流速断线路AB全长并延伸至下一段线路始端过电流保护线路AB全长并作为相邻线路保护的远后备六、实验结果分析及问题讨论1、实验结果分析：通过观察实验数据，当故障发生在距离A点30%处，发生三相短路时瞬时电流速断跳开，其余故障，均由限时电流速断跳开。电流速断的灵敏度用最小保护范围表示。因此，可以得出，瞬时电流速断的保护范围小于线路AB全长的30%，限时电流速断的保护范围为线路AB全长并延伸至下一段线路始端，过电流保护因是按最大负荷电流整定的，所以当发生短路时一定启动，能保护线路全长。并能作为下一段线路的远后备保护。2、思考题（1）三段式电流保护的保护范围是如何确定的，在输电线路上是否一定要用三段式保护，用两段行吗？答：第一段为瞬时电流速断，按躲过线路末端最大短路电流整定，不能保护线路全长；第二段为限时电流速断保护，按躲过下级各相邻元件瞬时电流速断最小保护范围末端的最大短路电流整定，保护范围延伸到了下一段线路，所以必然能保护本线路全长，第三段为过电流保护，按躲过最大负荷电流整定，能保护线路全长，同时也能保护相邻线路的全长，起到远后备保护的作用。在输电线路上，不一定要用三段式保护，可以采用两段。根据实际情况将瞬时电流速断、限时电流速断和过电流保护组合在一起。可以只采...
