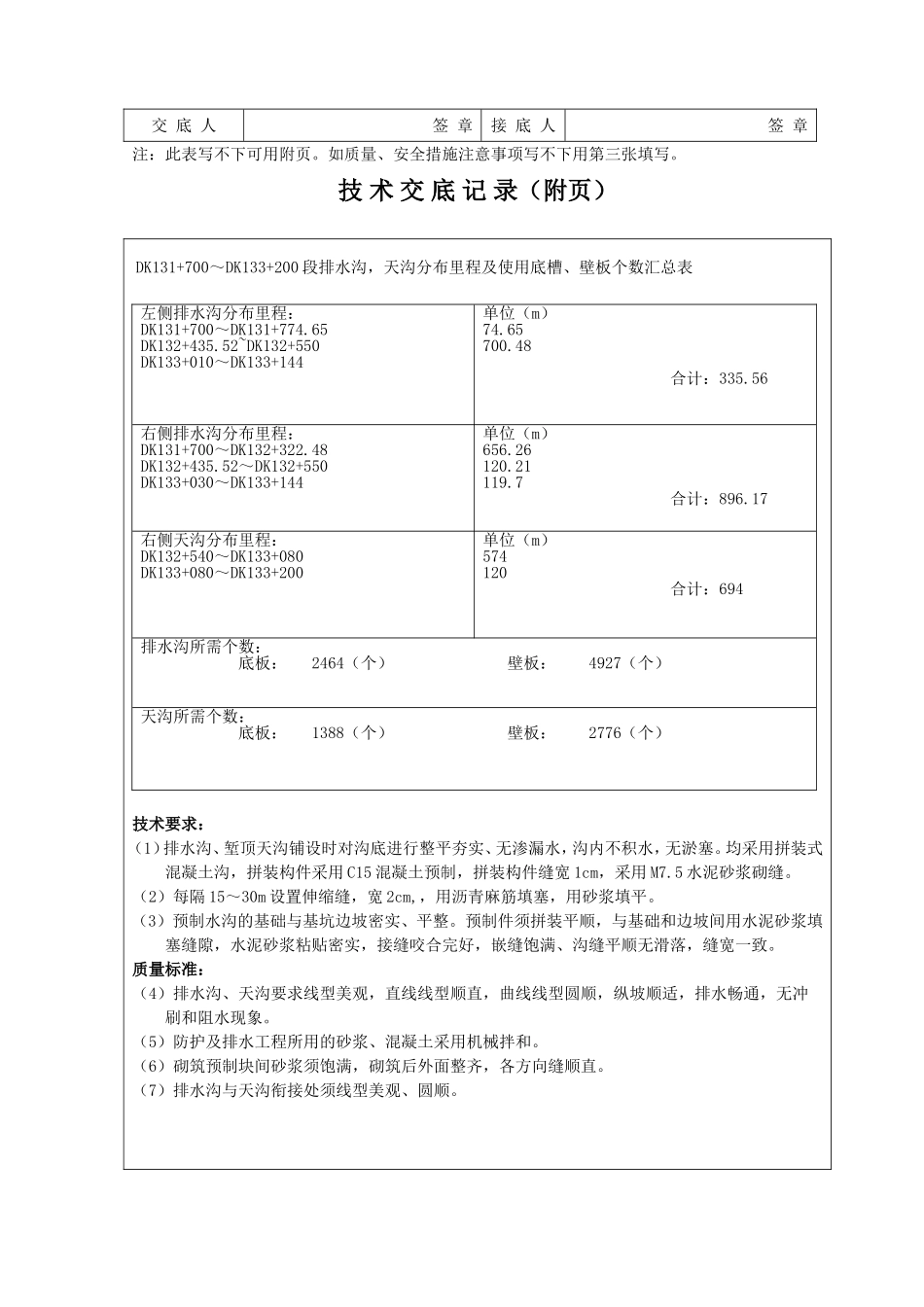

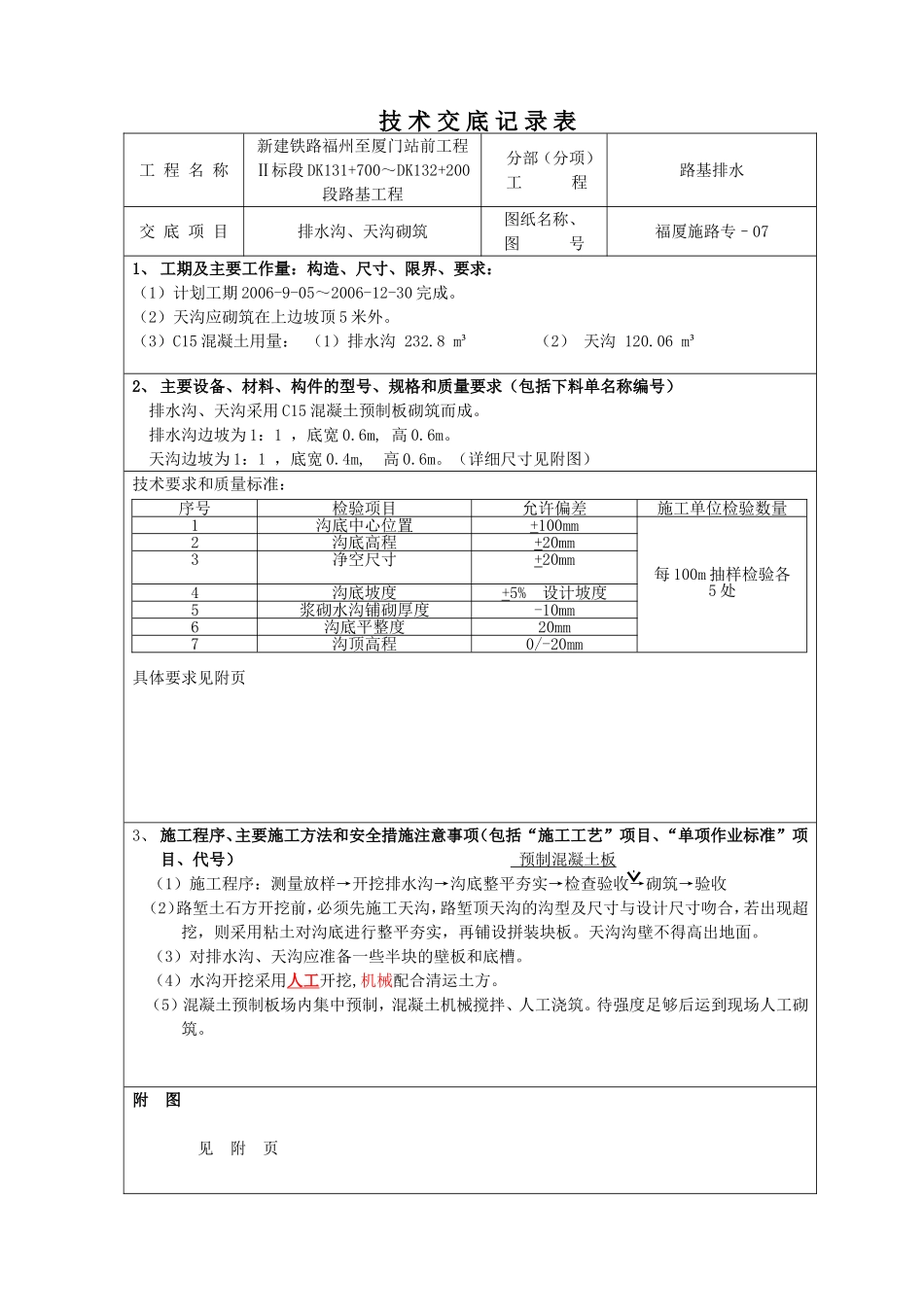

技术交底记录表工程名称新建铁路福州至厦门站前工程Ⅱ标段DK131+700～DK132+200段路基工程分部（分项）工程路基排水交底项目排水沟、天沟砌筑图纸名称、图号福厦施路专–071、工期及主要工作量：构造、尺寸、限界、要求：（1）计划工期2006-9-05～2006-12-30完成。（2）天沟应砌筑在上边坡顶5米外。（3）C15混凝土用量：（1）排水沟232.8m³（2）天沟120.06m³2、主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）排水沟、天沟采用C15混凝土预制板砌筑而成。排水沟边坡为1：1，底宽0.6m,高0.6m。天沟边坡为1：1，底宽0.4m,高0.6m。（详细尺寸见附图）技术要求和质量标准：具体要求见附页3、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）预制混凝土板（1）施工程序：测量放样→开挖排水沟→沟底整平夯实→检查验收→砌筑→验收（2）路堑土石方开挖前，必须先施工天沟，路堑顶天沟的沟型及尺寸与设计尺寸吻合，若出现超挖，则采用粘土对沟底进行整平夯实，再铺设拼装块板。天沟沟壁不得高出地面。（3）对排水沟、天沟应准备一些半块的壁板和底槽。（4）水沟开挖采用人工开挖,机械配合清运土方。（5）混凝土预制板场内集中预制，混凝土机械搅拌、人工浇筑。待强度足够后运到现场人工砌筑。附图见附页序号检验项目允许偏差施工单位检验数量1沟底中心位置+100mm每100m抽样检验各5处2沟底高程+20mm3净空尺寸+20mm4沟底坡度+5%设计坡度5浆砌水沟铺砌厚度-10mm6沟底平整度20mm7沟顶高程0/-20mm交底人签章接底人签章注：此表写不下可用附页。如质量、安全措施注意事项写不下用第三张填写。技术交底记录（附页）DK131+700～DK133+200段排水沟，天沟分布里程及使用底槽、壁板个数汇总表技术要求：（1）排水沟、堑顶天沟铺设时对沟底进行整平夯实、无渗漏水，沟内不积水，无淤塞。均采用拼装式混凝土沟，拼装构件采用C15混凝土预制，拼装构件缝宽1cm，采用M7.5水泥砂浆砌缝。（2）每隔15～30m设置伸缩缝，宽2cm,，用沥青麻筋填塞，用砂浆填平。（3）预制水沟的基础与基坑边坡密实、平整。预制件须拼装平顺，与基础和边坡间用水泥砂浆填塞缝隙，水泥砂浆粘贴密实，接缝咬合完好，嵌缝饱满、沟缝平顺无滑落，缝宽一致。质量标准：（4）排水沟、天沟要求线型美观，直线线型顺直，曲线线型圆顺，纵坡顺适，排水畅通，无冲刷和阻水现象。（5）防护及排水工程所用的砂浆、混凝土采用机械拌和。（6）砌筑预制块间砂浆须饱满，砌筑后外面整齐，各方向缝顺直。（7）排水沟与天沟衔接处须线型美观、圆顺。左侧排水沟分布里程：DK131+700～DK131+774.65DK132+435.52~DK132+550DK133+010～DK133+144单位（m）74.65700.48合计：335.56右侧排水沟分布里程：DK131+700～DK132+322.48DK132+435.52～DK132+550DK133+030～DK133+144单位（m）656.26120.21119.7合计：896.17右侧天沟分布里程：DK132+540～DK133+080DK133+080～DK133+200单位（m）574120合计：694排水沟所需个数：底板：2464（个）壁板：4927（个）天沟所需个数：底板：1388（个）壁板：2776（个）交底人接底人安全技术交底工程名称新建铁路福州至厦门站前工程Ⅱ标段DK131+700~DK132+200段路基工程交底项目排水沟、天沟砌筑（1）施工人员必须接受安全技术教育，熟知和遵守本工种的各项安全技术操作规程，并定期进行安全考核，合格者方可上岗。（2）施工前检查使用工具是否安全可靠，应定期进行检查，保证处于完好状态。运输预制块及砂浆时道路平整，防止绊倒发生意外，运输车辆制动良好，并在运输途中注意安全。（3）禁止由坡上往下溜放预制块。（4）用人工抬预制块就位时应动作一致，缓慢下放，不得将手伸入接缝中。（5）施工过程中不准光脚、穿拖鞋作业，安全员应随时检查。（6）严禁在有安全隐患的情况下施工。（7）每日工作后要清理场地，做到工完料净场地清。（8）天沟砌筑时安放专人防护，防止堑顶施工人员或石料等坠落。（9）劳动保护备品齐全。交底人年月日接底人年月日技术交底记录（附页）排水沟、天沟尺寸图：本图单位以厘米计.交底人接底人
