聚氯乙烯生产与操作VIP免费

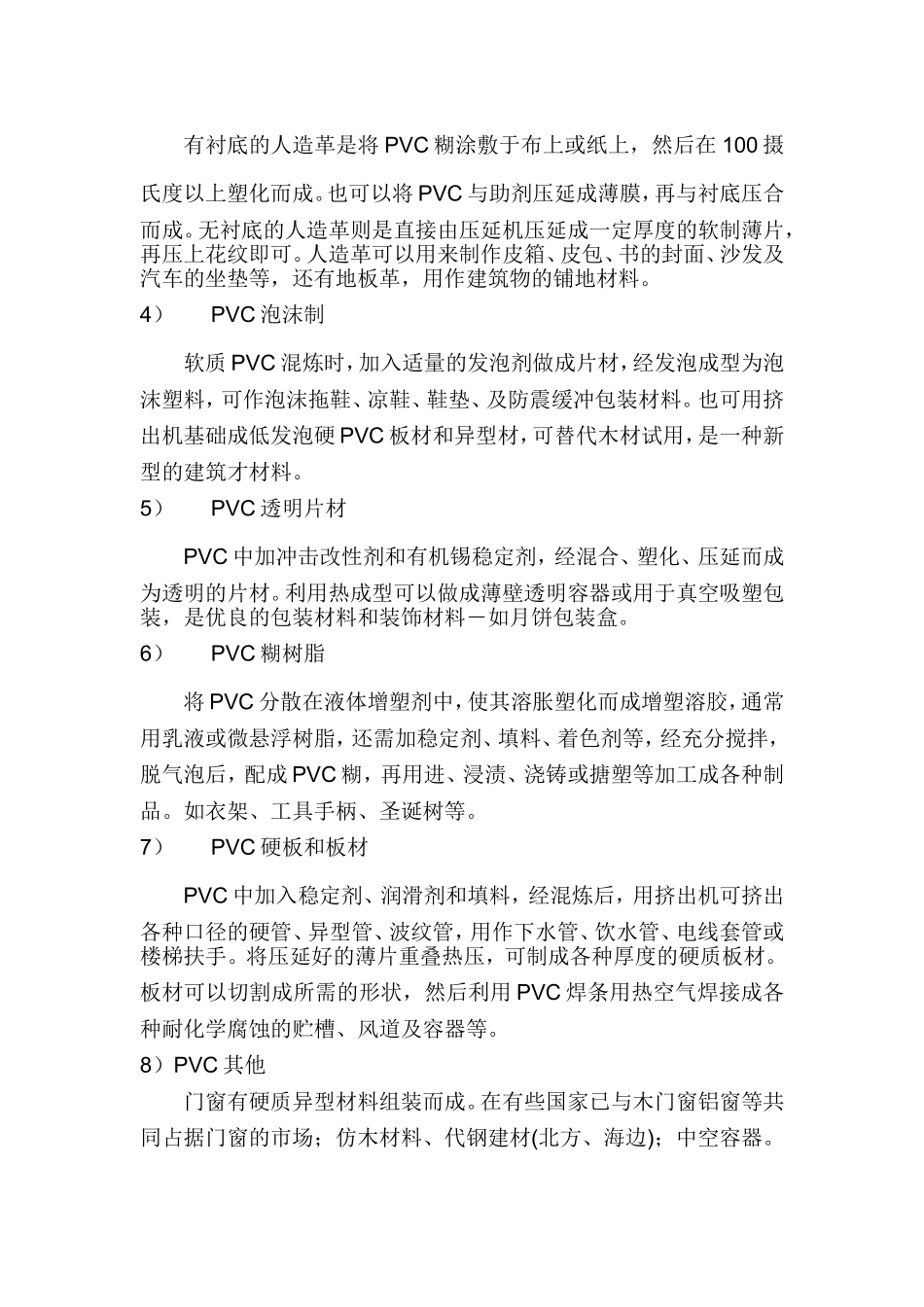

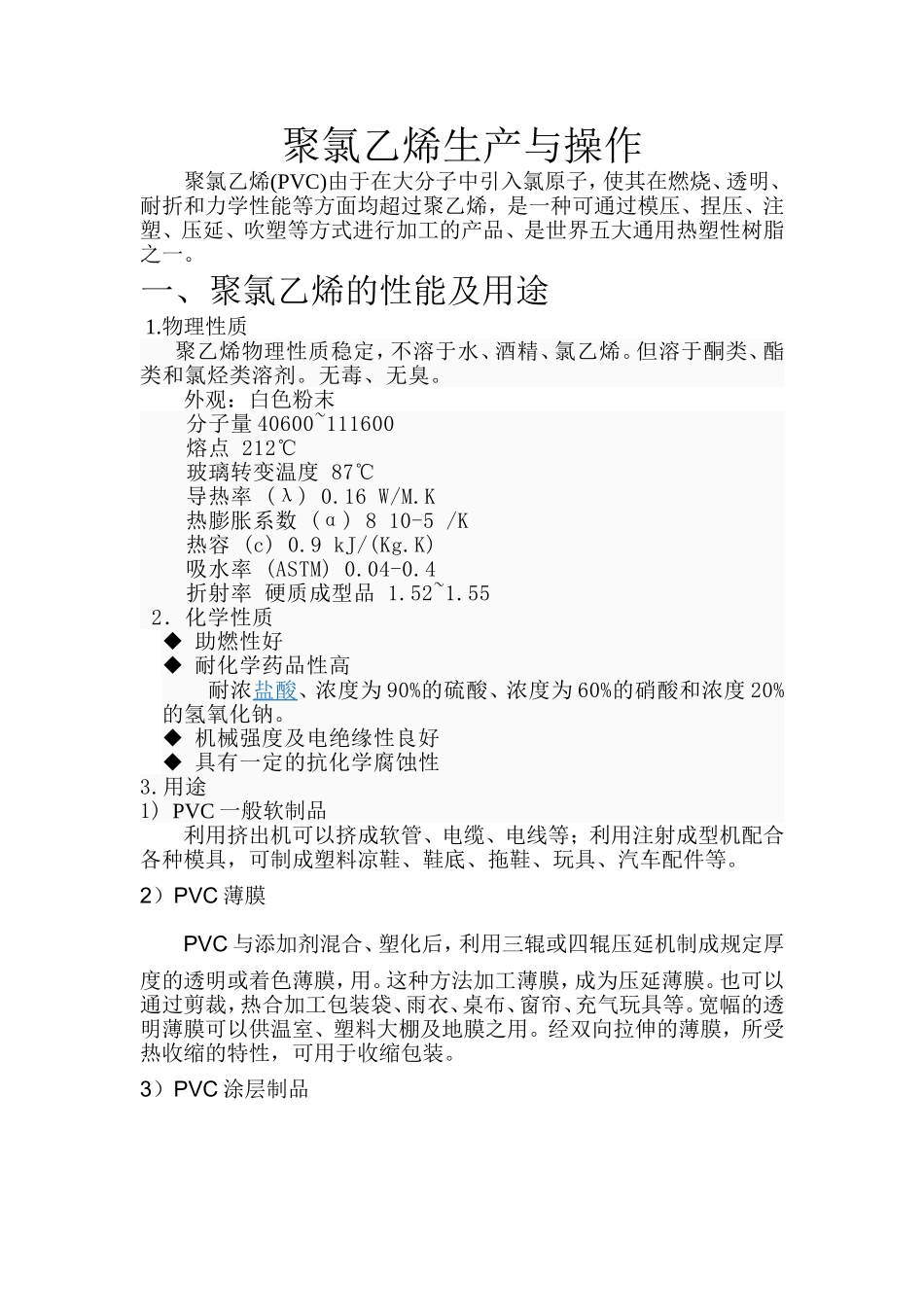

聚氯乙烯生产与操作聚氯乙烯(PVC)由于在大分子中引入氯原子，使其在燃烧、透明、耐折和力学性能等方面均超过聚乙烯，是一种可通过模压、捏压、注塑、压延、吹塑等方式进行加工的产品、是世界五大通用热塑性树脂之一。一、聚氯乙烯的性能及用途1.物理性质聚乙烯物理性质稳定，不溶于水、酒精、氯乙烯。但溶于酮类、酯类和氯烃类溶剂。无毒、无臭。外观：白色粉末分子量40600~111600熔点212℃玻璃转变温度87℃导热率(λ)0.16W/M.K热膨胀系数(α)810-5/K热容(c)0.9kJ/(Kg.K)吸水率(ASTM)0.04-0.4折射率硬质成型品1.52~1.552．化学性质助燃性好耐化学药品性高耐浓盐酸、浓度为90%的硫酸、浓度为60%的硝酸和浓度20%的氢氧化钠。机械强度及电绝缘性良好具有一定的抗化学腐蚀性3.用途1)PVC一般软制品利用挤出机可以挤成软管、电缆、电线等；利用注射成型机配合各种模具，可制成塑料凉鞋、鞋底、拖鞋、玩具、汽车配件等。2）PVC薄膜PVC与添加剂混合、塑化后，利用三辊或四辊压延机制成规定厚度的透明或着色薄膜，用。这种方法加工薄膜，成为压延薄膜。也可以通过剪裁，热合加工包装袋、雨衣、桌布、窗帘、充气玩具等。宽幅的透明薄膜可以供温室、塑料大棚及地膜之用。经双向拉伸的薄膜，所受热收缩的特性，可用于收缩包装。3）PVC涂层制品有衬底的人造革是将PVC糊涂敷于布上或纸上，然后在100摄氏度以上塑化而成。也可以将PVC与助剂压延成薄膜，再与衬底压合而成。无衬底的人造革则是直接由压延机压延成一定厚度的软制薄片，再压上花纹即可。人造革可以用来制作皮箱、皮包、书的封面、沙发及汽车的坐垫等，还有地板革，用作建筑物的铺地材料。4）PVC泡沫制软质PVC混炼时，加入适量的发泡剂做成片材，经发泡成型为泡沫塑料，可作泡沫拖鞋、凉鞋、鞋垫、及防震缓冲包装材料。也可用挤出机基础成低发泡硬PVC板材和异型材，可替代木材试用，是一种新型的建筑才材料。5）PVC透明片材PVC中加冲击改性剂和有机锡稳定剂，经混合、塑化、压延而成为透明的片材。利用热成型可以做成薄壁透明容器或用于真空吸塑包装，是优良的包装材料和装饰材料―如月饼包装盒。6）PVC糊树脂将PVC分散在液体增塑剂中，使其溶胀塑化而成增塑溶胶，通常用乳液或微悬浮树脂，还需加稳定剂、填料、着色剂等，经充分搅拌，脱气泡后，配成PVC糊，再用进、浸渍、浇铸或搪塑等加工成各种制品。如衣架、工具手柄、圣诞树等。7）PVC硬板和板材PVC中加入稳定剂、润滑剂和填料，经混炼后，用挤出机可挤出各种口径的硬管、异型管、波纹管，用作下水管、饮水管、电线套管或楼梯扶手。将压延好的薄片重叠热压，可制成各种厚度的硬质板材。板材可以切割成所需的形状，然后利用PVC焊条用热空气焊接成各种耐化学腐蚀的贮槽、风道及容器等。8）PVC其他门窗有硬质异型材料组装而成。在有些国家已与木门窗铝窗等共同占据门窗的市场；仿木材料、代钢建材(北方、海边)；中空容器。二、原料生产国内主要采用电石乙炔法生成聚氯乙烯，其原理就是电石水解，制成乙炔，然后与等物质的量的HCl加成，得到氯乙烯，然后再加聚反应即可得到成品聚氯乙烯。1.生产乙炔生产有湿式乙炔发生工艺、干式发生工艺、煤裂解制乙炔、天然气制乙炔湿式法制乙炔：破碎好的电石装进电石吊口，推到提升口，送到发生器加料贮斗，用N2置换其中乙炔气候后，电石在继续通N2的情况下，经第一贮斗蝶阀放入第二贮斗，第二贮斗电石经电石振动加料器加入发生器内。电石在发生器内遇水产生乙炔气体，从发生器顶部逸出，电石水解时放出大量的热，可借连续加入发生器内的水来维持发生器温度，电石水解后的电石渣浆从溢流管不断流出，以维持发生器液面，渣浆从排渣口拍到地沟，流到沉淀池集中处理，顶部逸出的乙炔气体经喷淋冷却后，分别进入气柜或水环压缩机。干式法制乙炔：干式乙炔发生是用略多于理论量的水以雾态喷在粒径小于5mm的电石上使之水解（对电石的粒度均匀性要求比较高）产生的电石渣（氢氧化钙）含水量为4%~10%，过量的水被反应放出的热量所蒸发，经由非接触式换热器传给循环水，粗乙炔的含水量为75%，反应温度大致在100~110℃。干式的特点：1.安全生产2.生产...
