第十八章 工业与民用建筑中的施工测量VIP免费

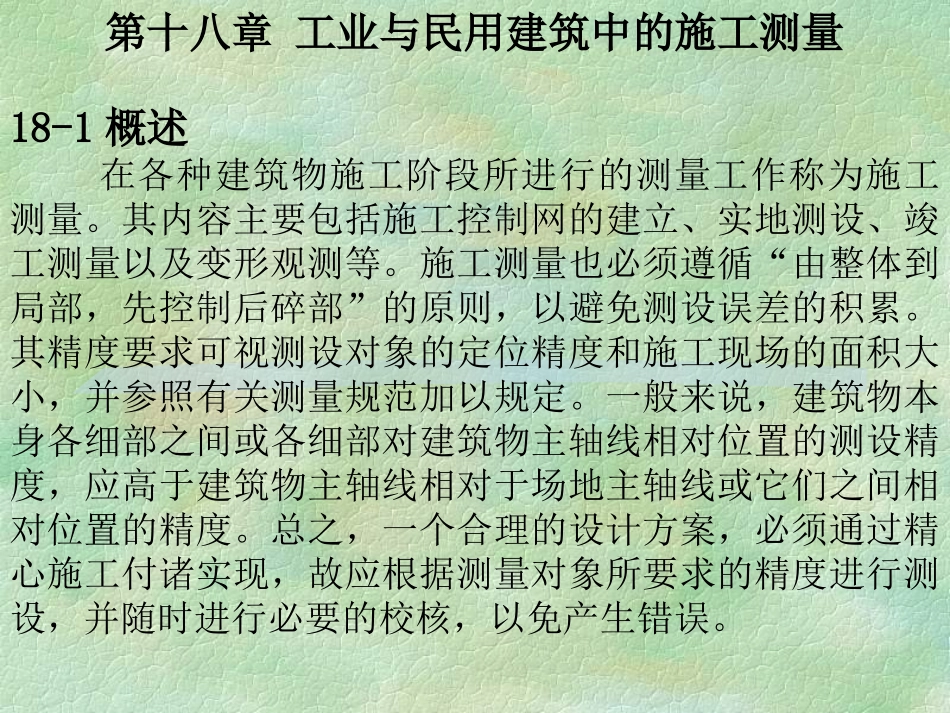

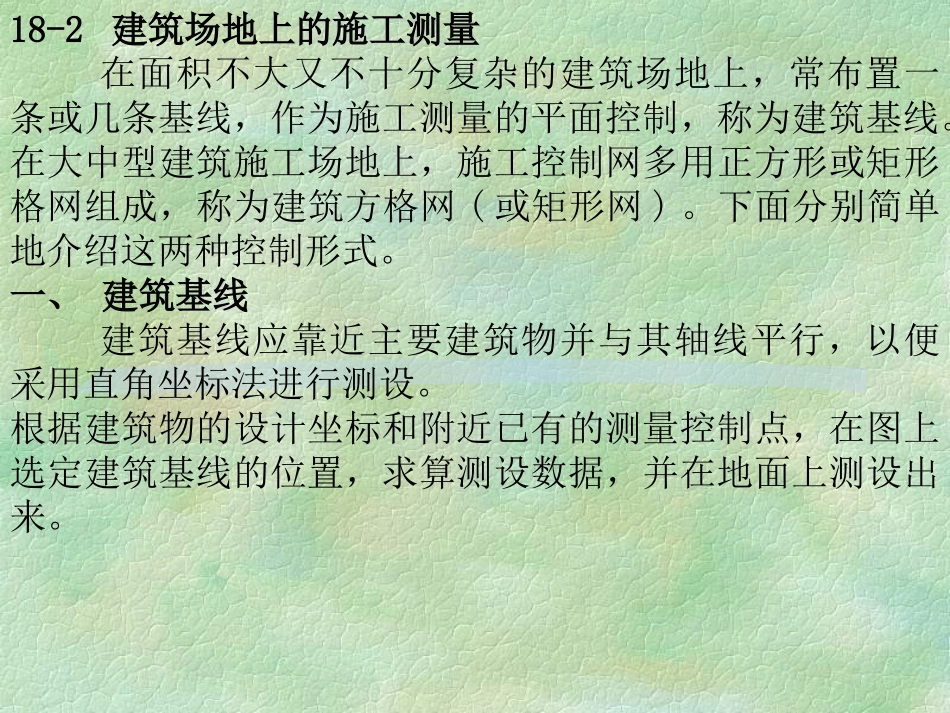

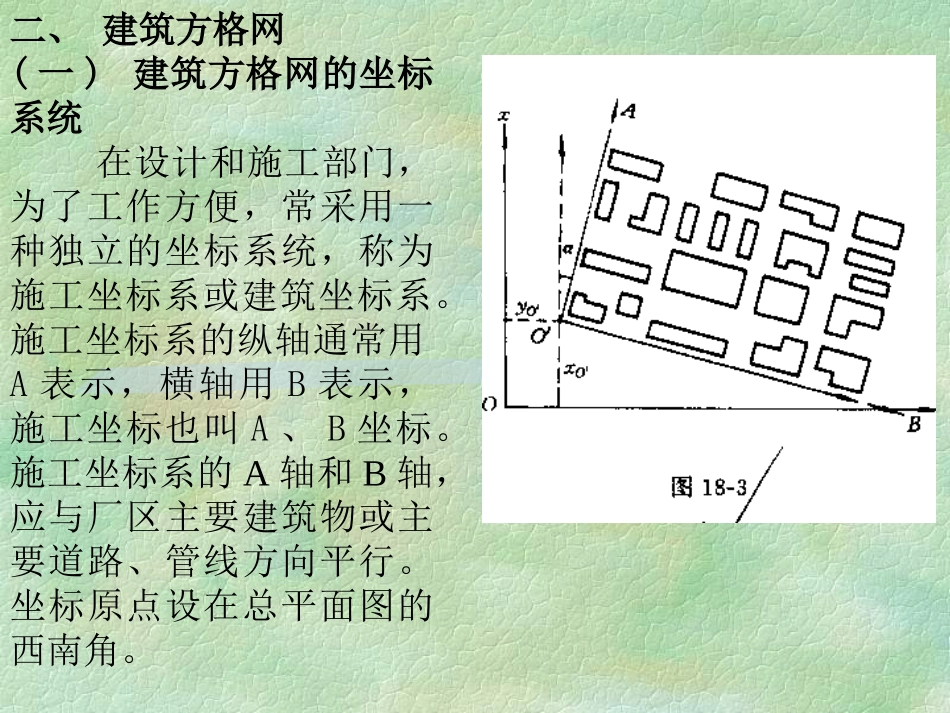

第十八章工业与民用建筑中的施工测量18-1概述在各种建筑物施工阶段所进行的测量工作称为施工测量。其内容主要包括施工控制网的建立、实地测设、竣工测量以及变形观测等。施工测量也必须遵循“由整体到局部，先控制后碎部”的原则，以避免测设误差的积累。其精度要求可视测设对象的定位精度和施工现场的面积大小，并参照有关测量规范加以规定。一般来说，建筑物本身各细部之间或各细部对建筑物主轴线相对位置的测设精度，应高于建筑物主轴线相对于场地主轴线或它们之间相对位置的精度。总之，一个合理的设计方案，必须通过精心施工付诸实现，故应根据测量对象所要求的精度进行测设，并随时进行必要的校核，以免产生错误。18-2建筑场地上的施工测量在面积不大又不十分复杂的建筑场地上，常布置一条或几条基线，作为施工测量的平面控制，称为建筑基线。在大中型建筑施工场地上，施工控制网多用正方形或矩形格网组成，称为建筑方格网(或矩形网)。下面分别简单地介绍这两种控制形式。一、建筑基线建筑基线应靠近主要建筑物并与其轴线平行，以便采用直角坐标法进行测设。根据建筑物的设计坐标和附近已有的测量控制点，在图上选定建筑基线的位置，求算测设数据，并在地面上测设出来。二、建筑方格网(一)建筑方格网的坐标系统在设计和施工部门，为了工作方便，常采用一种独立的坐标系统，称为施工坐标系或建筑坐标系。施工坐标系的纵轴通常用A表示，横轴用B表示，施工坐标也叫A、B坐标。施工坐标系的A轴和B轴，应与厂区主要建筑物或主要道路、管线方向平行。坐标原点设在总平面图的西南角。(二)建筑方格网的布设1建筑方格网的布置和主轴线的选择先选定建筑方格网的主轴线，然后再布置方格网。布网时方格网的主轴线应布设在厂区的中部，并与主要建筑物的基本轴线平行。2确定主点的施工坐标当场区很大时，主轴线很长，一般只测设其中的一段，如图中的AOB段，该段上A、O、B点是主轴线的定位点，称主点。主点的施工坐标一般由设计单位给出，也可以在总平面图上用图解法求得一点的施工坐标后，再推算其他主点的施工坐标。3求算主点的测量坐标xP=xO′+APcosα-BPsinαyP=yＯ′+APsinα＋BPcosα(三)建筑方格网的测设三、测设工作的高程控制一般情况下，建筑方格网点也可兼做高程控制点。采用四等水准测量方法测定各水准点的高程，而对连续生产的车间或下水管道等，则需采用三等水准测量的方法测定各水准点的高程。18-3民用建筑施工测量一、民用建筑物定位建筑物定位就是根据施工平面控制网(建筑基线或施工导线网等)或地面上原有建筑物将拟建的建筑物基础轴线或边线的交点测设在地面上，然后根据这些点进行房屋细部测设。二、龙门板的设置当基槽开挖后，所测设的轴线交点桩都将被挖掉，为了便于随时恢复点位，就要在基槽以外一定距离处打下支桩，并在支桩外侧钉上横木板，一般叫龙门板。用水准仪测设±0于支桩上，并使龙门板上边缘与支桩上室内地坪的标高线比齐。用经纬仪将房屋墙的中线投射到龙门板上。三、基础槽施工测量(一)基槽及基坑抄平(二)垫层中线的测设在垫层浇灌之后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪把轴线投测到垫层上去。然后在垫层上用墨线弹出墙中心线和基础边线，以便砌筑基础。(三)防潮层抄平与轴线投测当基础墙砌筑到±0标高下一层砖时，使用水准仪测设防潮层的标高，其测量限差为±5mm。防潮层做好后，根据龙门板上轴线钉或轴线控制桩进行轴线投测，限差为±5mm。然后将墙轴线和墙边线用墨线弹在防潮层面上，并把这些线延伸和画到基础墙的立面上，以便于下步墙身砌筑。四、楼层轴线投测投测轴线的最简便方法是吊垂线法。当楼层较多，不便用垂球投测时，可应用经纬仪逐层投测中心轴线。五、楼层高程传递使用高程上下传递法，用水准仪和钢尺将地面上水准点高程传递到楼层上，在各层上设立临时水准点，然后以此为依据，测设各层细部的设计标高。18-4工业厂房施工测量一、厂房矩形控制网的测设二、厂房柱列轴线和柱基的测设(一)柱列轴线的测设根据柱列中心线与矩形控制网的尺寸关系，把柱列中心线一一测设到矩形控制网的边线上(距离应从靠近的距离指标桩量起)，并...
