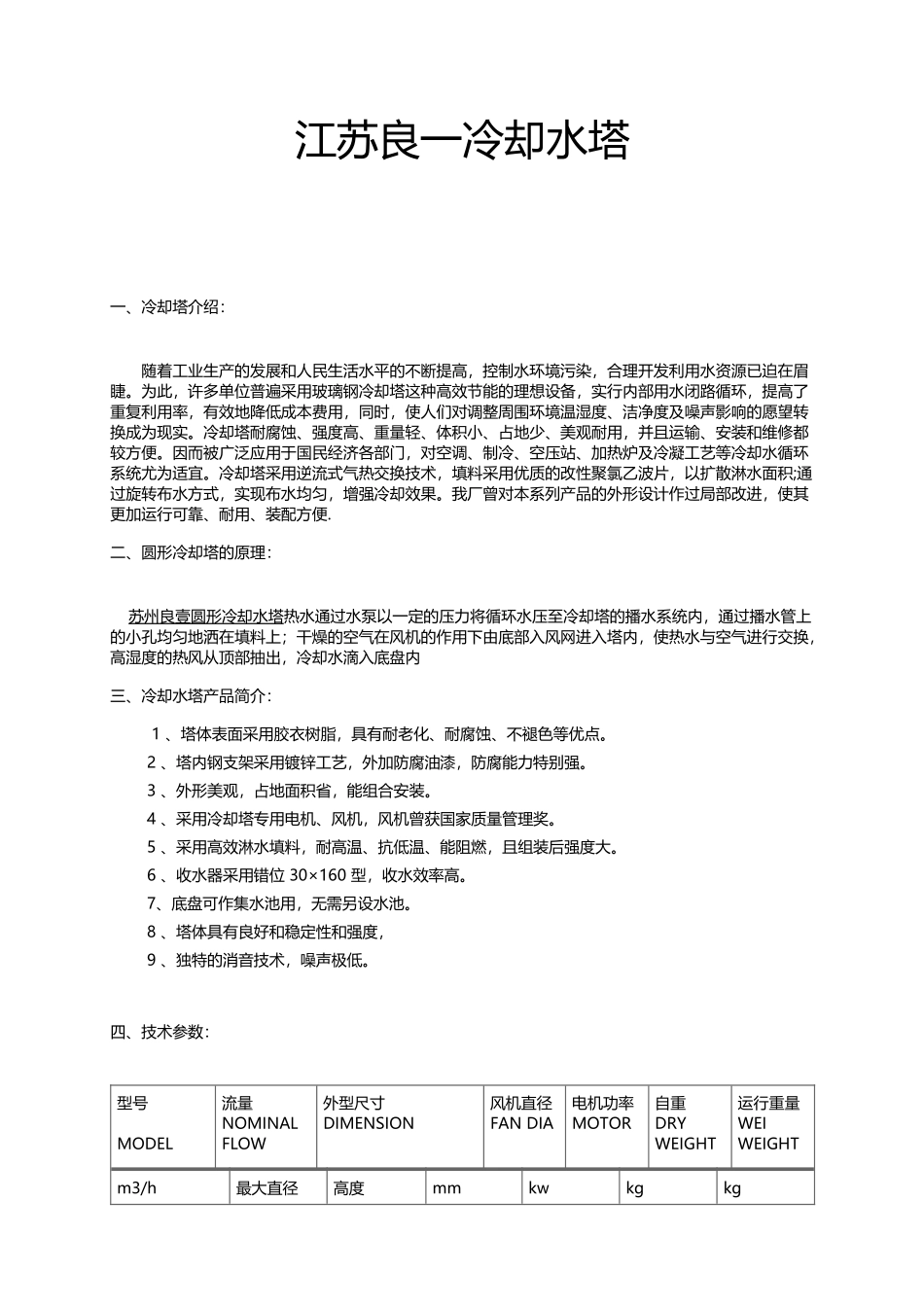

江苏良一冷却水塔_第1页
1/7

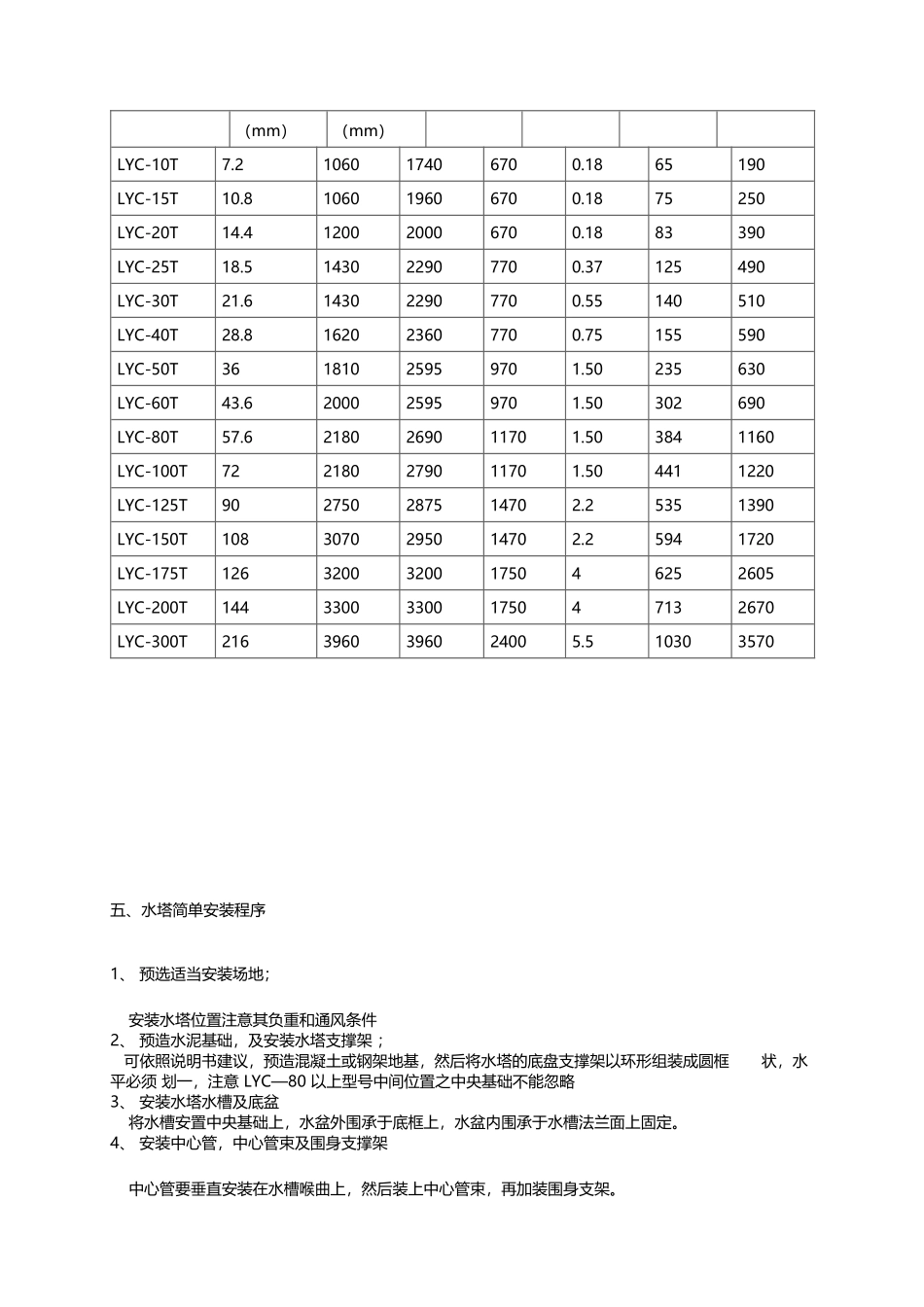

江苏良一冷却水塔_第2页
2/7

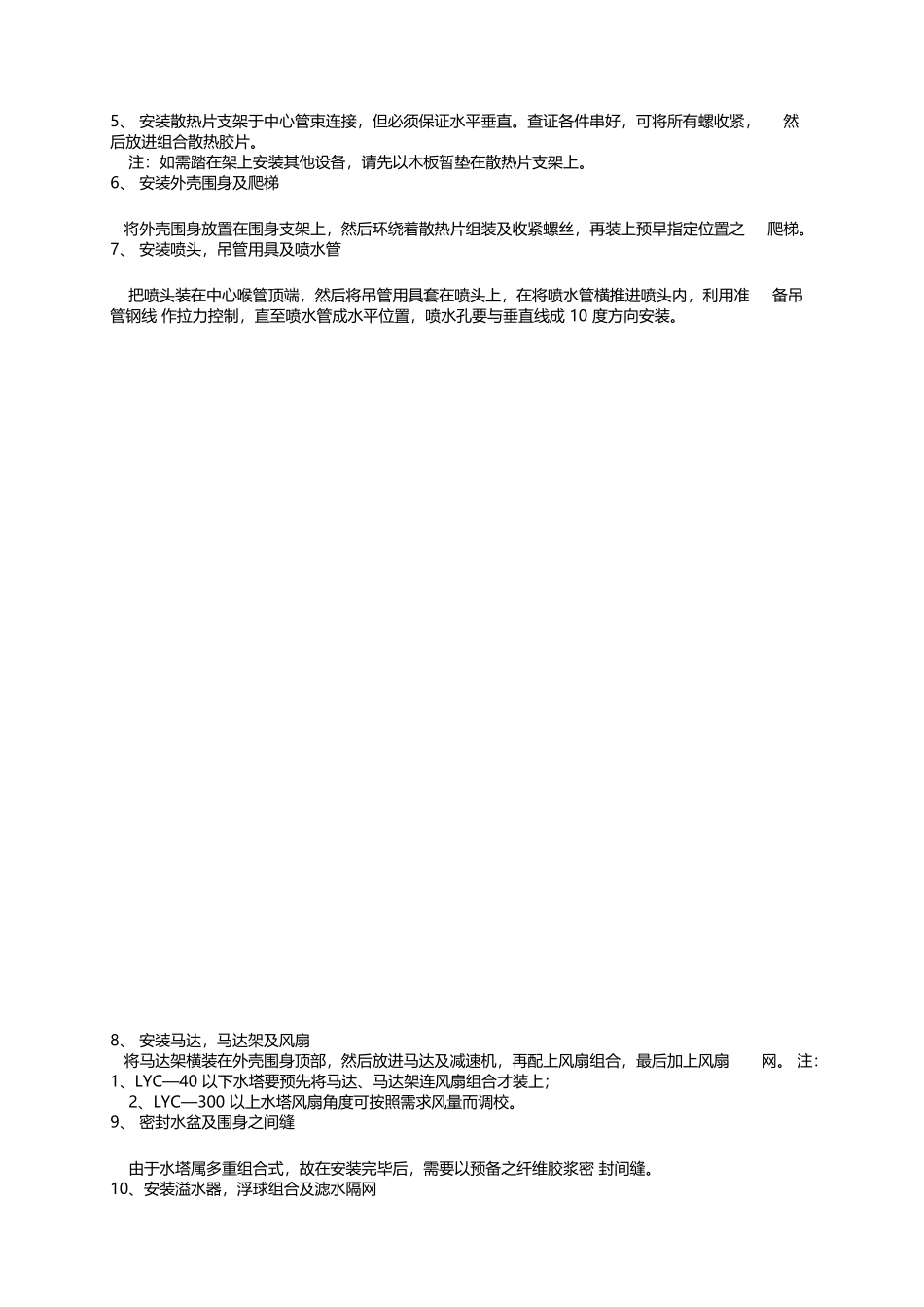

江苏良一冷却水塔_第3页
3/7
江苏良一冷却水塔一、冷却塔介绍:随着工业生产的发展和人民生活水平的不断提高,控制水环境污染,合理开发利用水资源已迫在眉睫。为此,许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备,实行内部用水闭路循环,提高了重复利用率,有效地降低成本费用,同时,使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用,并且运输、安装和维修都较方便。因而被广泛应用于国民经济各部门,对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。冷却塔采用逆流式气热交换技术,填料采用优质的改性聚氯乙波片,以扩散淋水面积;通过旋转布水方式,实现布水均匀,增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进,使其更加运行可靠、耐用、装配方便.二、圆形冷却塔的原理:苏州良壹圆形冷却水塔热水通过水泵以一定的压力将循环水压至冷却塔的播水系统内,通过播水管上的小孔均匀地洒在填料上;干燥的空气在风机的作用下由底部入风网进入塔内,使热水与空气进行交换,高湿度的热风从顶部抽出,冷却水滴入底盘内三、冷却水塔产品简介:1、塔体表面采用胶衣树脂,具有耐老化、耐腐蚀、不褪色等优点。2、塔内钢支架采用镀锌工艺,外加防腐油漆,防腐能力特别强。3、外形美观,占地面积省,能组合安装。4、采用冷却塔专用电机、风机,风机曾获国家质量管理奖。5、采用高效淋水填料,耐高温、抗低温、能阻燃,且组装后强度大。6、收水器采用错位30×160型,收水效率高。7、底盘可作集水池用,无需另设水池。8、塔体具有良好和稳定性和强度,9、独特的消音技术,噪声极低。四、技术参数:型号MODEL流量NOMINALFLOW外型尺寸DIMENSION风机直径FANDIA电机功率MOTOR自重DRYWEIGHT运行重量WEIWEIGHTm3/h最大直径高度mmkwkgkg(mm)(mm)LYC-10T7.2106017406700.1865190LYC-15T10.8106019606700.1875250LYC-20T14.4120020006700.1883390LYC-25T18.5143022907700.37125490LYC-30T21.6143022907700.55140510LYC-40T28.8162023607700.75155590LYC-50T36181025959701.50235630LYC-60T43.6200025959701.50302690LYC-80T57.62180269011701.503841160LYC-100T722180279011701.504411220LYC-125T902750287514702.25351390LYC-150T1083070295014702.25941720LYC-175T12632003200175046252605LYC-200T14433003300175047132670LYC-300T2163960396024005.510303570五、水塔简单安装程序1、预选适当安装场地;安装水塔位置注意其负重和通风条件2、预造水泥基础,及安装水塔支撑架;可依照说明书建议,预造混凝土或钢架地基,然后将水塔的底盘支撑架以环形组装成圆框状,水平必须划一,注意LYC—80以上型号中间位置之中央基础不能忽略3、安装水塔水槽及底盆将水槽安置中央基础上,水盆外围承于底框上,水盆内围承于水槽法兰面上固定。4、安装中心管,中心管束及围身支撑架中心管要垂直安装在水槽喉曲上,然后装上中心管束,再加装围身支架。5、安装散热片支架于中心管束连接,但必须保证水平垂直。查证各件串好,可将所有螺收紧,然后放进组合散热胶片。注:如需踏在架上安装其他设备,请先以木板暂垫在散热片支架上。6、安装外壳围身及爬梯将外壳围身放置在围身支架上,然后环绕着散热片组装及收紧螺丝,再装上预早指定位置之爬梯。7、安装喷头,吊管用具及喷水管把喷头装在中心喉管顶端,然后将吊管用具套在喷头上,在将喷水管横推进喷头内,利用准备吊管钢线作拉力控制,直至喷水管成水平位置,喷水孔要与垂直线成10度方向安装。8、安装马达,马达架及风扇将马达架横装在外壳围身顶部,然后放进马达及减速机,再配上风扇组合,最后加上风扇网。注:1、LYC—40以下水塔要预先将马达、马达架连风扇组合才装上;2、LYC—300以上水塔风扇角度可按照需求风量而调校。9、密封水盆及围身之间缝由于水塔属多重组合式,故在安装完毕后,需要以预备之纤维胶浆密封间缝。10、安装溢水器,浮球组合及滤水隔网将溢水器,浮球组合及滤水隔网安放在预设地方,在喉牙接合处需包上喉胶布。11、安装入风网将入风口网支架上端装在外壳...
