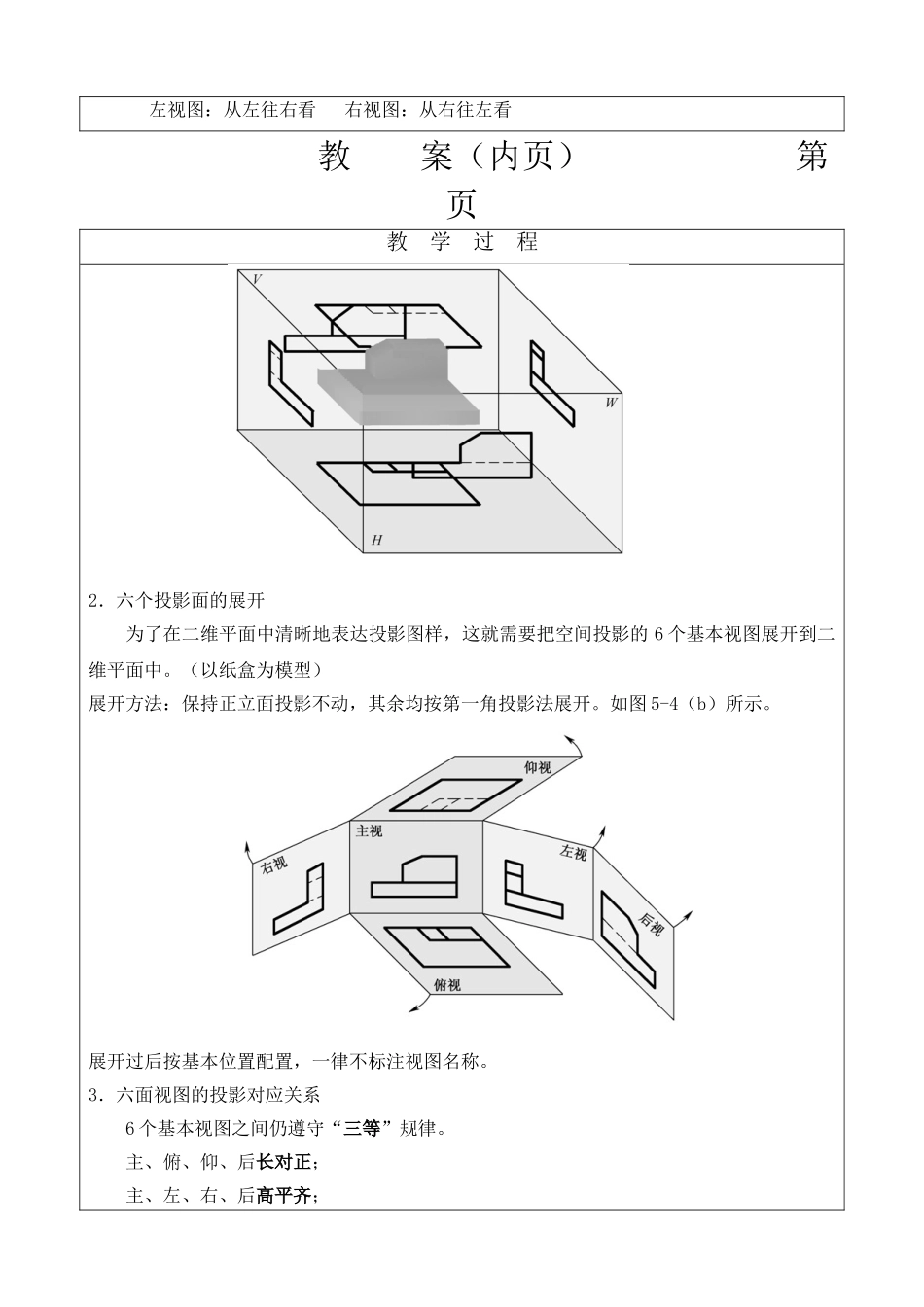

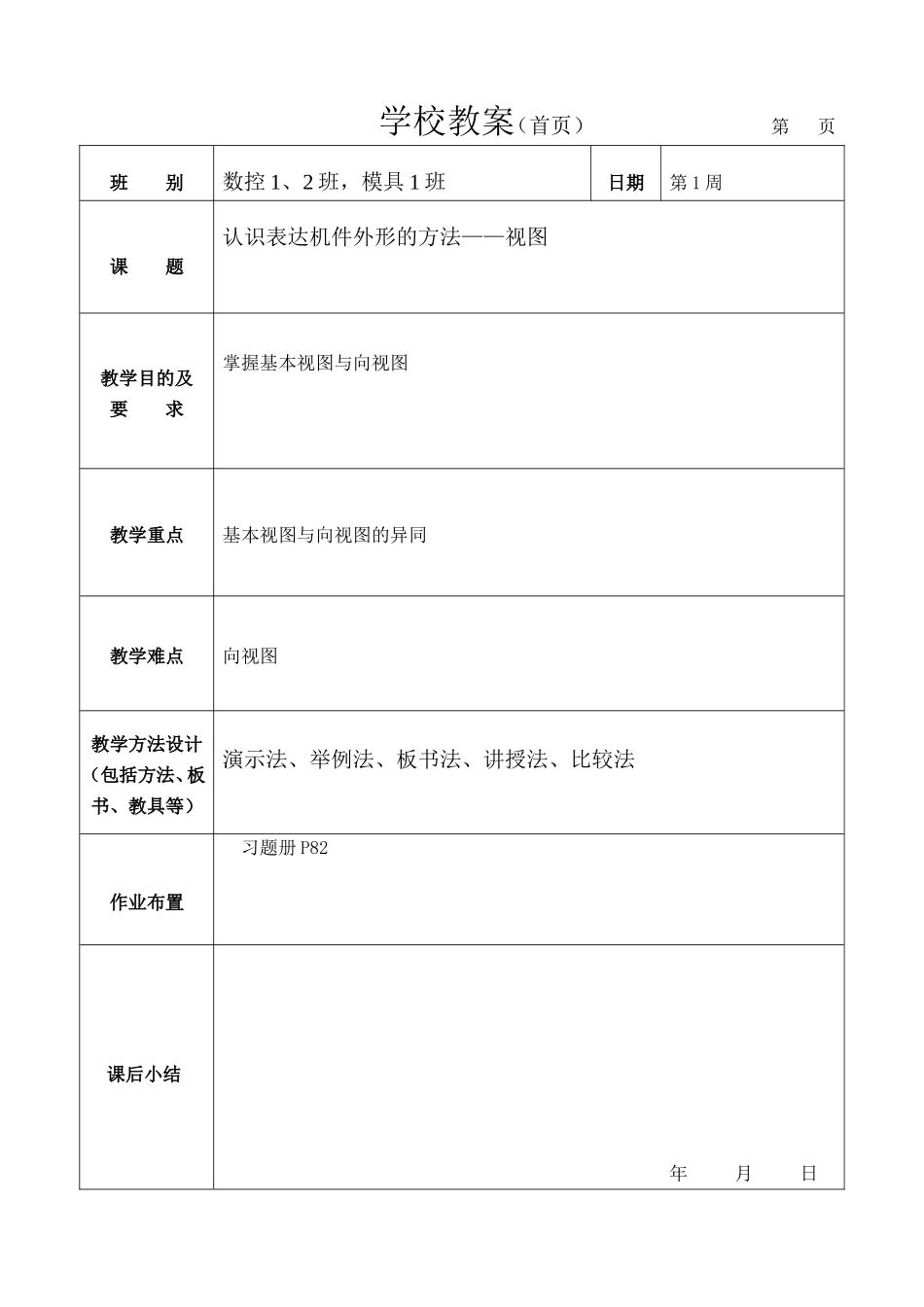

学校教案（首页）第页班别数控1、2班，模具1班日期第1周课题认识表达机件外形的方法——视图教学目的及要求掌握基本视图与向视图教学重点基本视图与向视图的异同教学难点向视图教学方法设计（包括方法、板书、教具等）演示法、举例法、板书法、讲授法、比较法作业布置习题册P82课后小结年月日教案（内页）第页教学过程一、复习复习三视图的表达方法二、5.1视图1.视图——主要用来表达机件的外部结构形状.2.常用类型：基本视图向视图局部视图斜视图5.1.1基本视图1．形成机件向基本投影面投影所得的视图，称为基本视图。这时所得到的投影为主视图、俯视图和左视图，如下图所示。当机件的外部形状比较复杂并在上下、左右、前后各个方向形状都不同时，用3个视图往往不能完整、清晰地把它们表达出来。因此《机械制图》GB/T17451－1998规定，采用正六面体的6个面作为基本投影面，将物体放在其中，分别向6个投影面投影，得到6个基本视图，如P104图5-4所示。主视图：从前往后看后视图：从后往前看俯视图：从上往下看仰视图：从下往上看左视图：从左往右看右视图：从右往左看教案（内页）第页教学过程2．六个投影面的展开为了在二维平面中清晰地表达投影图样，这就需要把空间投影的6个基本视图展开到二维平面中。（以纸盒为模型）展开方法：保持正立面投影不动，其余均按第一角投影法展开。如图5-4（b）所示。展开过后按基本位置配置，一律不标注视图名称。3．六面视图的投影对应关系6个基本视图之间仍遵守“三等”规律。主、俯、仰、后长对正；主、左、右、后高平齐；俯、左、仰、右宽相等。方位对应关系：除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的教案（内页）第页教学过程前面。如图5-5所示。4．练习习题册P825.1.2向视图——向某一方向看的视图，可自由配置（位置可移动的基本视图）若不能按规定位置配置视图，则应在该视图上方标注视图名称“×”（“×”是大写拉丁字母的代号），在相应视图附近用箭头指明投影方向，并注上相同的大写拉丁字母，如P105图5-6三.比较归纳总结四.布置作业复习本节内容，完成练习题目
