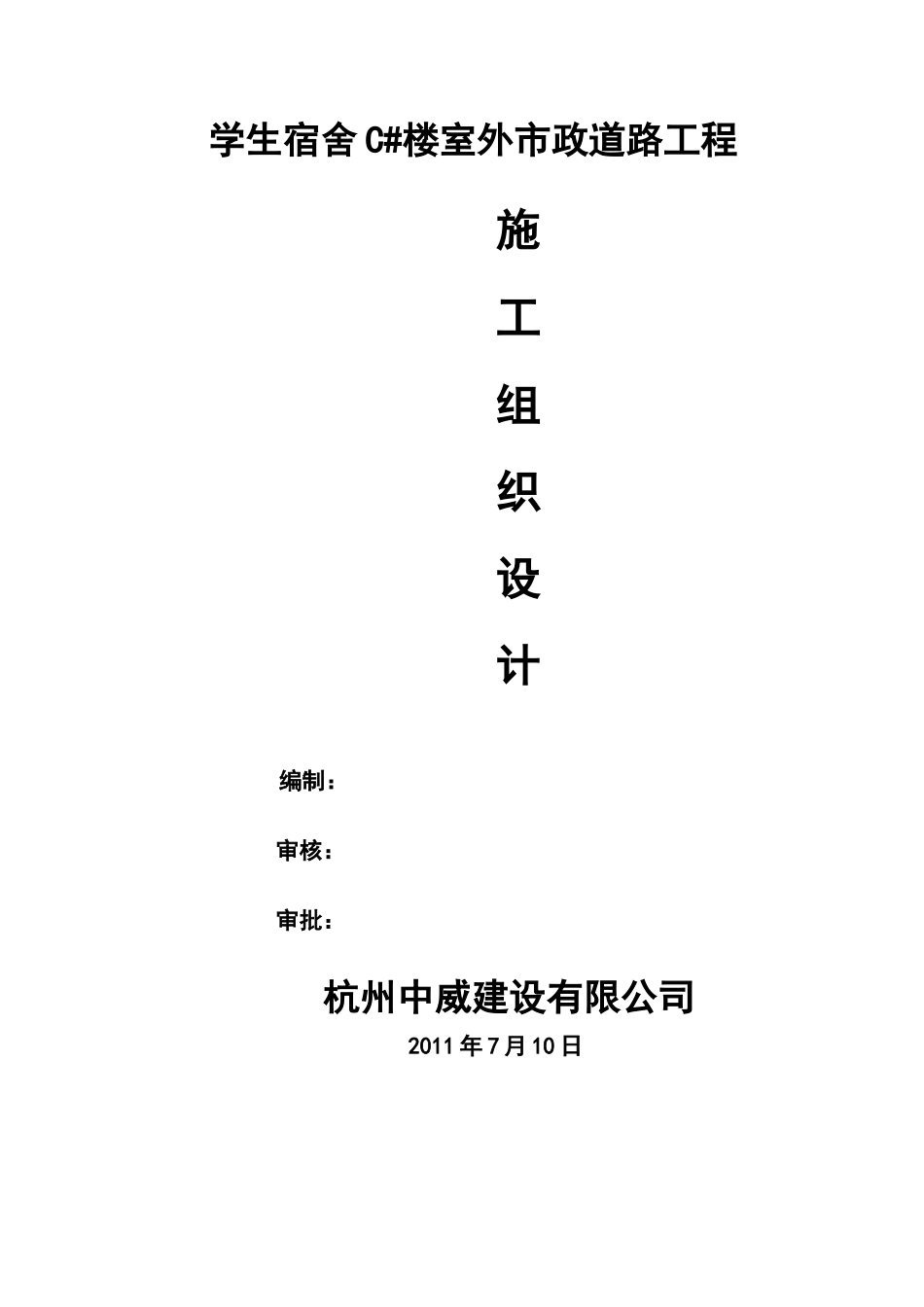

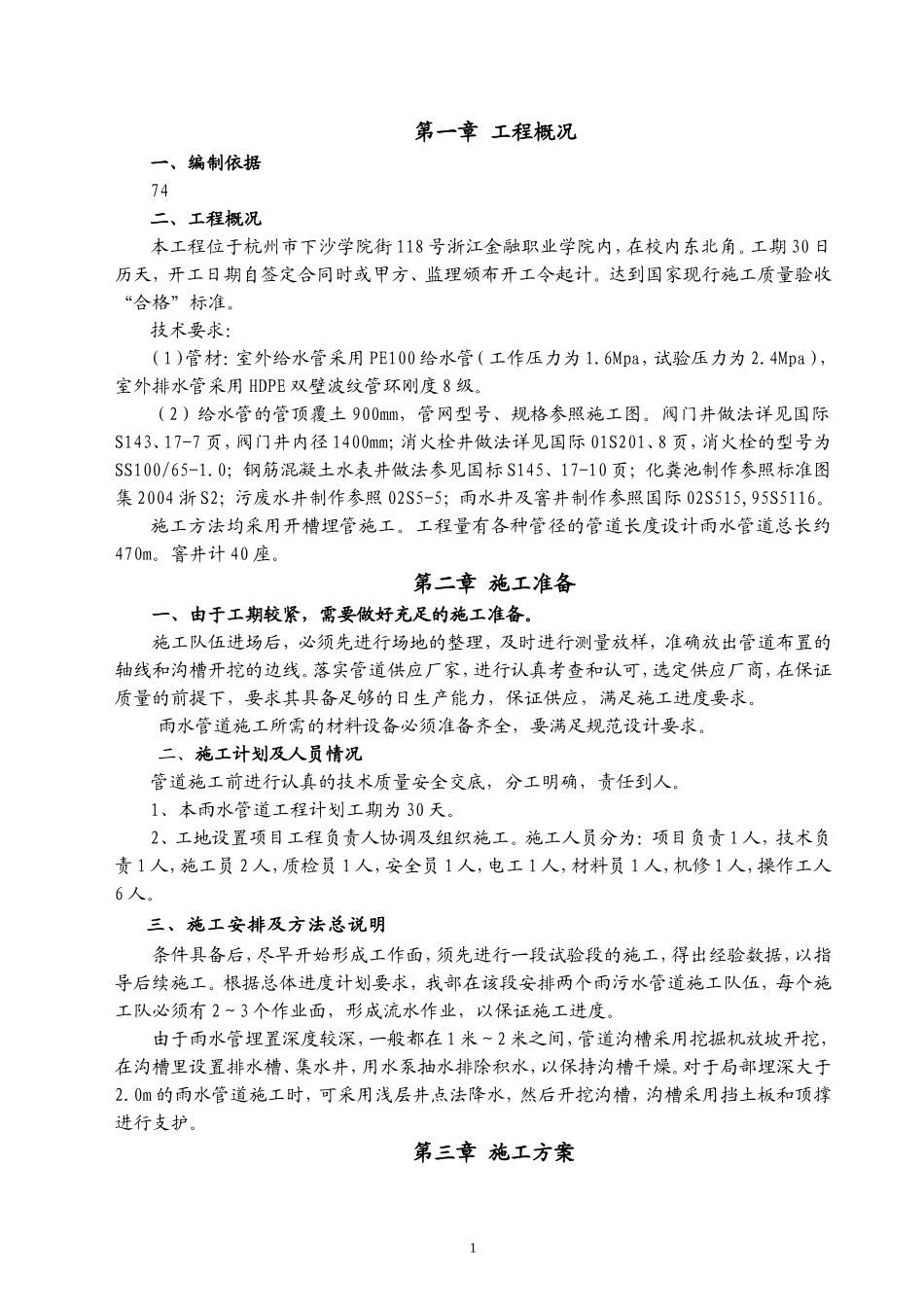

学生宿舍C#楼室外市政道路工程施工组织设计编制：审核：审批：杭州中威建设有限公司2011年7月10日第一章工程概况一、编制依据74二、工程概况本工程位于杭州市下沙学院街118号浙江金融职业学院内，在校内东北角。工期30日历天，开工日期自签定合同时或甲方、监理颁布开工令起计。达到国家现行施工质量验收“合格”标准。技术要求：（1）管材：室外给水管采用PE100给水管（工作压力为1.6Mpa，试验压力为2.4Mpa），室外排水管采用HDPE双壁波纹管环刚度8级。（2）给水管的管顶覆土900mm，管网型号、规格参照施工图。阀门井做法详见国际S143、17-7页，阀门井内径1400mm；消火栓井做法详见国际01S201、8页，消火栓的型号为SS100/65-1.0；钢筋混凝土水表井做法参见国标S145、17-10页；化粪池制作参照标准图集2004浙S2；污废水井制作参照02S5-5；雨水井及窨井制作参照国际02S515,95S5116。施工方法均采用开槽埋管施工。工程量有各种管径的管道长度设计雨水管道总长约470m。窨井计40座。第二章施工准备一、由于工期较紧，需要做好充足的施工准备。施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。雨水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。二、施工计划及人员情况管道施工前进行认真的技术质量安全交底，分工明确，责任到人。1、本雨水管道工程计划工期为30天。2、工地设置项目工程负责人协调及组织施工。施工人员分为：项目负责1人，技术负责1人，施工员2人，质检员1人，安全员1人，电工1人，材料员1人，机修1人，操作工人6人。三、施工安排及方法总说明条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。根据总体进度计划要求，我部在该段安排两个雨污水管道施工队伍，每个施工队必须有2～3个作业面，形成流水作业，以保证施工进度。由于雨水管埋置深度较深，一般都在1米～2米之间，管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。对于局部埋深大于2.0m的雨水管道施工时，可采用浅层井点法降水，然后开挖沟槽，沟槽采用挡土板和顶撑进行支护。第三章施工方案1一、施工工艺流程本工程排水施工工艺流程图如下：2二、基坑开挖本工程基坑开挖深度1米～2米，采取放坡开挖形式。1、测量放线，放样出基坑开挖的边线并用白灰等标记；测量标高，计算开挖深度；以书面交底的形式交给现场施工员和施工班长。2、管槽开挖施工（1）管槽开挖前应探明地下管线和障碍物，以便施工时避让或保护。（2）管槽开挖宽度根据设计槽底宽度和开挖深度及放坡坡度计算确定。（3）管槽开挖边坡可根据地质资料按≥1：1的安全坡度开挖。土质好且开挖较浅的粘性土沟槽，可以采取直槽开挖。（4）开挖管槽前，应向机械司机详细交底，交底内容包括挖槽断面、堆土位置、现有地下构筑物情况、施工技术及安全要求等，并指定专人与司机配合，配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。（5）管槽采用反铲式挖掘机后退式开挖，并以逆水流管道坡降方向进行。管槽采用普通勾机一次开挖到底。（6）管沟开挖出来且符合回填条件的土方随挖随即用自卸汽车运走，一般不得堆于沟槽两侧。若需要采用沟槽土回填时，槽边可临时堆土，但堆土坡脚距沟槽边应大于1.0m，堆土高度应不超过2.0m，坡度不陡于自然休止角。3准备工作测量放线地下管线探测和保护沟槽开挖整平、复测管基施工复测管基水管检查安管接口及检查井施工管沟填中砂回填土方验收（7）由于挖掘机不可能准确地将槽底按规定高程整平，所以为确保槽底土壤结构不被扰动或破坏，机械开挖管沟时，只挖至设计槽底高程以上，保留20cm厚的土方，所余土方改用人工清底，勾机开挖管沟，人工辅助清底。（8）管沟开挖时，各级质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内...
