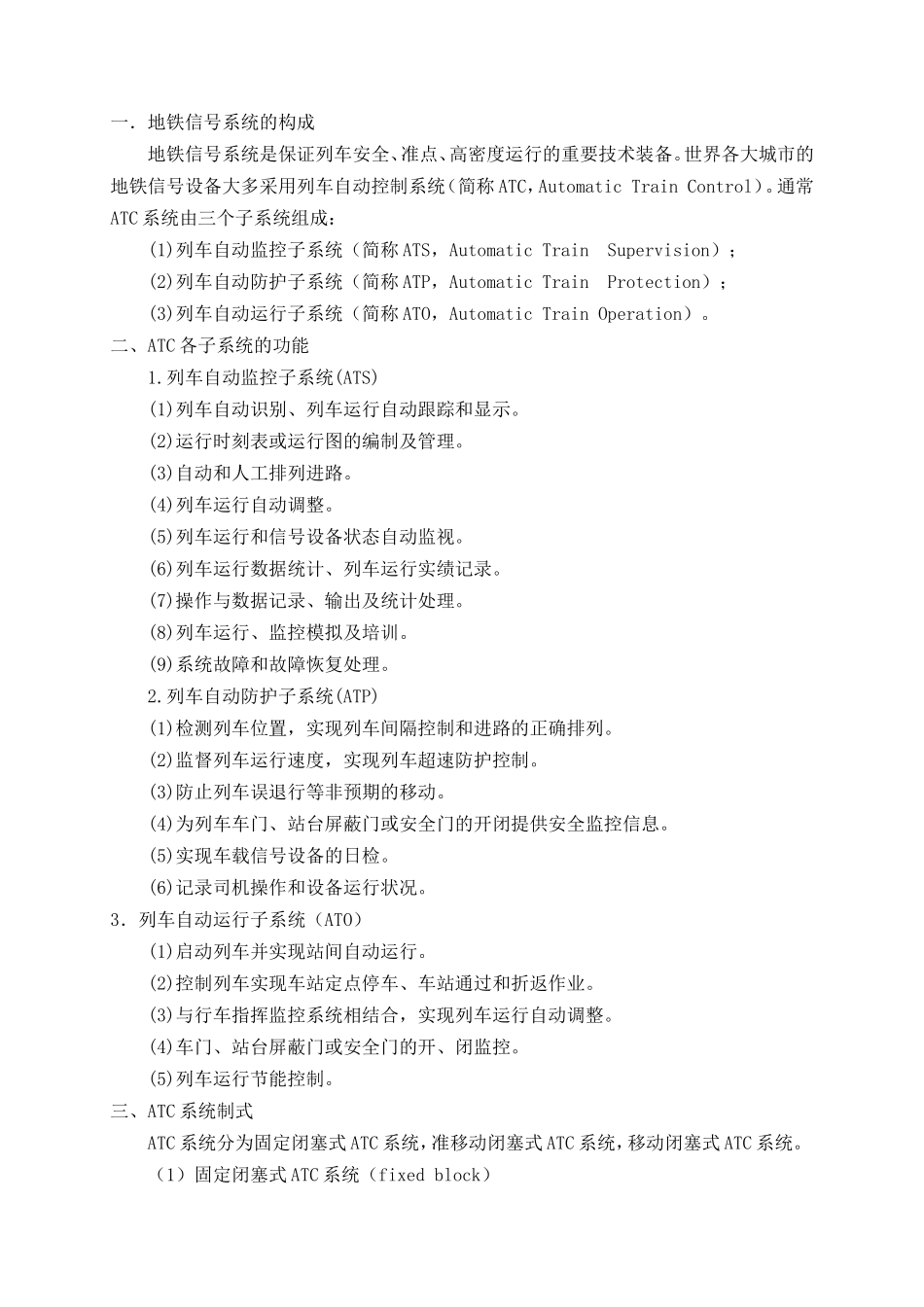

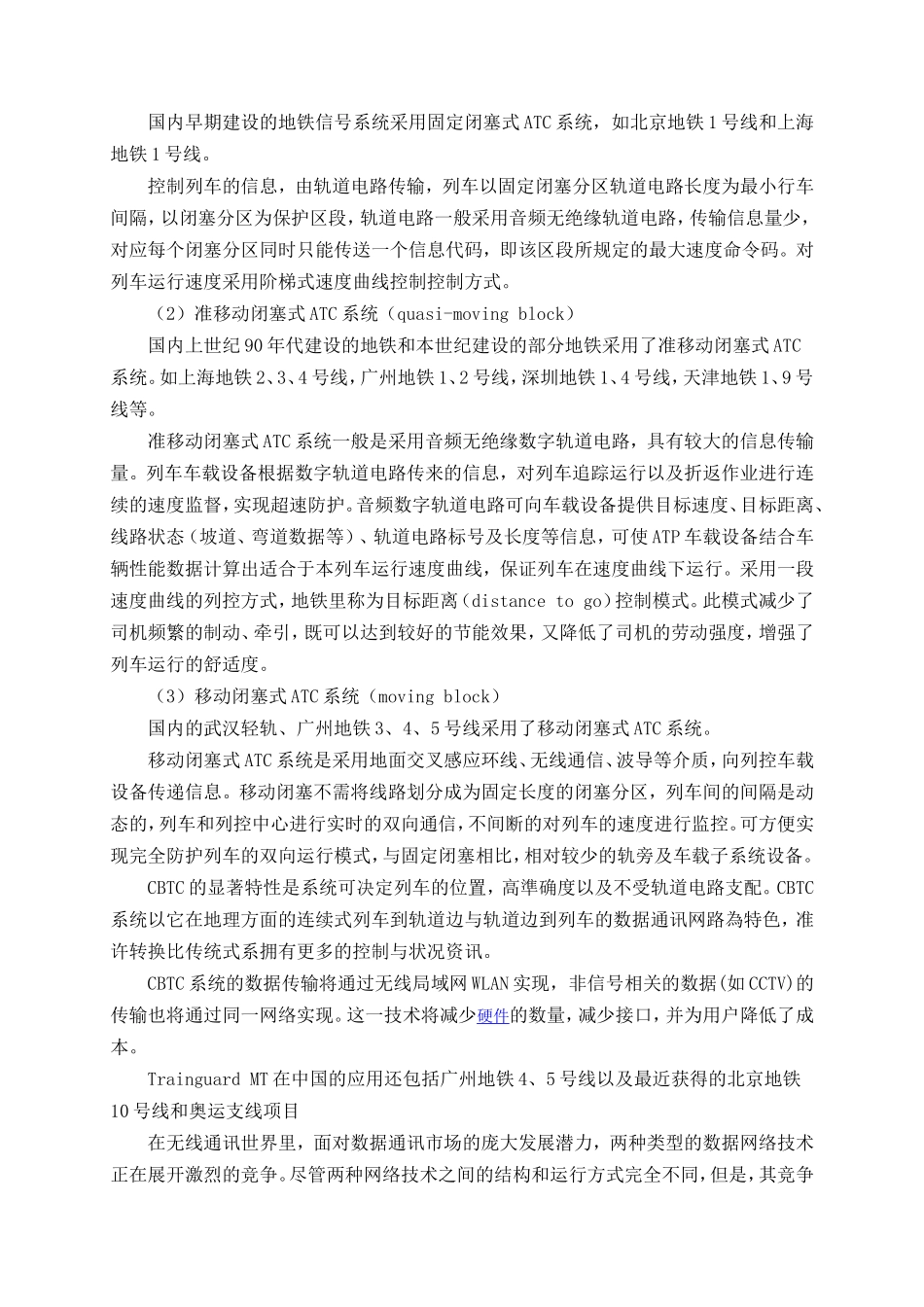

一．地铁信号系统的构成地铁信号系统是保证列车安全、准点、高密度运行的重要技术装备。世界各大城市的地铁信号设备大多采用列车自动控制系统（简称ATC，AutomaticTrainControl）。通常ATC系统由三个子系统组成：(1)列车自动监控子系统（简称ATS，AutomaticTrainSupervision）；(2)列车自动防护子系统（简称ATP，AutomaticTrainProtection）；(3)列车自动运行子系统（简称ATO，AutomaticTrainOperation）。二、ATC各子系统的功能1.列车自动监控子系统(ATS)(1)列车自动识别、列车运行自动跟踪和显示。(2)运行时刻表或运行图的编制及管理。(3)自动和人工排列进路。(4)列车运行自动调整。(5)列车运行和信号设备状态自动监视。(6)列车运行数据统计、列车运行实绩记录。(7)操作与数据记录、输出及统计处理。(8)列车运行、监控模拟及培训。(9)系统故障和故障恢复处理。2.列车自动防护子系统(ATP)(1)检测列车位置，实现列车间隔控制和进路的正确排列。(2)监督列车运行速度，实现列车超速防护控制。(3)防止列车误退行等非预期的移动。(4)为列车车门、站台屏蔽门或安全门的开闭提供安全监控信息。(5)实现车载信号设备的日检。(6)记录司机操作和设备运行状况。3．列车自动运行子系统（ATO）(1)启动列车并实现站间自动运行。(2)控制列车实现车站定点停车、车站通过和折返作业。(3)与行车指挥监控系统相结合，实现列车运行自动调整。(4)车门、站台屏蔽门或安全门的开、闭监控。(5)列车运行节能控制。三、ATC系统制式ATC系统分为固定闭塞式ATC系统，准移动闭塞式ATC系统，移动闭塞式ATC系统。（1）固定闭塞式ATC系统（fixedblock）国内早期建设的地铁信号系统采用固定闭塞式ATC系统，如北京地铁1号线和上海地铁1号线。控制列车的信息，由轨道电路传输，列车以固定闭塞分区轨道电路长度为最小行车间隔，以闭塞分区为保护区段，轨道电路一般采用音频无绝缘轨道电路，传输信息量少，对应每个闭塞分区同时只能传送一个信息代码，即该区段所规定的最大速度命令码。对列车运行速度采用阶梯式速度曲线控制控制方式。（2）准移动闭塞式ATC系统（quasi-movingblock）国内上世纪90年代建设的地铁和本世纪建设的部分地铁采用了准移动闭塞式ATC系统。如上海地铁2、3、4号线，广州地铁1、2号线，深圳地铁1、4号线，天津地铁1、9号线等。准移动闭塞式ATC系统一般是采用音频无绝缘数字轨道电路，具有较大的信息传输量。列车车载设备根据数字轨道电路传来的信息，对列车追踪运行以及折返作业进行连续的速度监督，实现超速防护。音频数字轨道电路可向车载设备提供目标速度、目标距离、线路状态（坡道、弯道数据等）、轨道电路标号及长度等信息，可使ATP车载设备结合车辆性能数据计算出适合于本列车运行速度曲线，保证列车在速度曲线下运行。采用一段速度曲线的列控方式，地铁里称为目标距离（distancetogo）控制模式。此模式减少了司机频繁的制动、牵引，既可以达到较好的节能效果，又降低了司机的劳动强度，增强了列车运行的舒适度。（3）移动闭塞式ATC系统（movingblock）国内的武汉轻轨、广州地铁3、4、5号线采用了移动闭塞式ATC系统。移动闭塞式ATC系统是采用地面交叉感应环线、无线通信、波导等介质，向列控车载设备传递信息。移动闭塞不需将线路划分成为固定长度的闭塞分区，列车间的间隔是动态的，列车和列控中心进行实时的双向通信，不间断的对列车的速度进行监控。可方便实现完全防护列车的双向运行模式，与固定闭塞相比，相对较少的轨旁及车载子系统设备。CBTC的显著特性是系统可决定列车的位置，高準确度以及不受轨道电路支配。CBTC系统以它在地理方面的连续式列车到轨道边与轨道边到列车的数据通讯网路為特色，准许转换比传统式系拥有更多的控制与状况资讯。CBTC系统的数据传输将通过无线局域网WLAN实现，非信号相关的数据(如CCTV)的传输也将通过同一网络实现。这一技术将减少硬件的数量，减少接口，并为用户降低了成本。TrainguardMT在中国的应用还包括广州地铁4、5号线以及最近获得的北京地铁10号线和奥运支线项目在无线通讯世界里，面对数据通讯市场的庞大发展潜力，两种类型的数据网络技术正在展...
