某水厂设备安装施工方案VIP免费

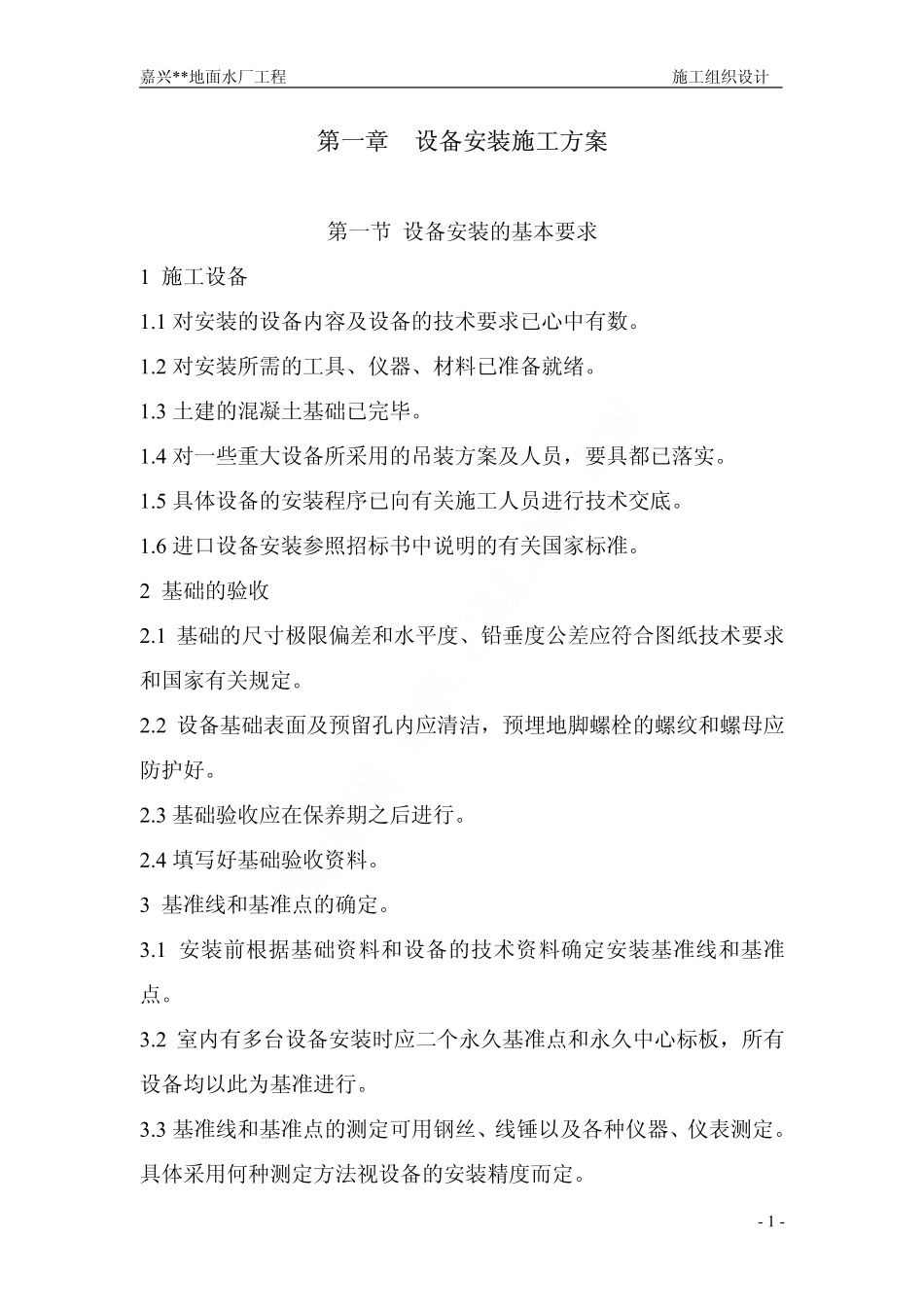

筑龙网WWW.ZHULONG.COM嘉兴**地面水厂工程施工组织设计-1-第一章设备安装施工方案第一节设备安装的基本要求1施工设备1.1对安装的设备内容及设备的技术要求已心中有数。1.2对安装所需的工具、仪器、材料已准备就绪。1.3土建的混凝土基础已完毕。1.4对一些重大设备所采用的吊装方案及人员，要具都已落实。1.5具体设备的安装程序已向有关施工人员进行技术交底。1.6进口设备安装参照招标书中说明的有关国家标准。2基础的验收2.1基础的尺寸极限偏差和水平度、铅垂度公差应符合图纸技术要求和国家有关规定。2.2设备基础表面及预留孔内应清洁，预埋地脚螺栓的螺纹和螺母应防护好。2.3基础验收应在保养期之后进行。2.4填写好基础验收资料。3基准线和基准点的确定。3.1安装前根据基础资料和设备的技术资料确定安装基准线和基准点。3.2室内有多台设备安装时应二个永久基准点和永久中心标板，所有设备均以此为基准进行。3.3基准线和基准点的测定可用钢丝、线锤以及各种仪器、仪表测定。具体采用何种测定方法视设备的安装精度而定。筑龙网WWW.ZHULONG.COM嘉兴**地面水厂工程施工组织设计-2-3.4基准线标点和基准点的测量应符合TBJ15-66《冶金工业建筑安装施工测量规程》规定进行。4设备的清洗和防锈4.1设备在安装前应对其表面和有关的零部件进行清洗，对于整体安装的设备，其零件要进行清洗时，必须得到批准才可拆卸清洗。4.2对于需要清洗的零部件，应根据技术要求选用最佳的清洗液作清洗方法，清洗洁净后方可涂以规定的润滑剂，必要时涂以合适的防锈润滑剂。4.3有禁油要求的设备、管路及附件应进行脱脂。脱脂剂的适用范围、脱脂方法和检验按技术要求进行。脱脂后应将脱脂件上的残留脱脂剂清洗干净。4.4设备中工面上如有锈蚀，应进行除锈。除锈时不应损坏其表面。4.5设备安装完毕后应对损坏的防锈面补涂锈漆和面漆。5设备的找正、找平5.1设备就位前首先要除去底部的油污、油漆、泥土及地脚螺栓预留孔内的杂物。二次灌浆处的设备基础表面应清除浮浆，凿成麻面，不得有油污，以保证二次灌浆质量。5.2设备安装后其纵、横向偏差、标高偏差、水平度、铅垂度等应符合图纸要求或规范要求。5.3设备的基准测点一般选在加工精度较高的表面，或主要结合面，轴颈表面，支承滑动部件的导向面，设备的主要工作面，以及设备技术资料中给定的基准面。5.4测量直线度、平行度同轴度时可采用拉钢丝方法测定，但钢丝太长时应考虑钢丝挠度的影响。筑龙网WWW.ZHULONG.COM嘉兴**地面水厂工程施工组织设计-3-6设备固定6.1设备的固定采用地脚螺栓、垫板和二次灌浆。6.2地脚螺栓的预留孔应干净无垢，孔的半径应比螺栓大15MM，螺栓底部不得碰上孔底。6.3二次灌浆时地脚螺栓不得倒歪，螺栓中心距离应在要求范围之内。6.4拧紧地脚螺栓应在二次灌浆混凝土达到设计强度之后。6.5垫板的放置便于设备的找平找正，且应放在地脚螺栓附件并不影响到二件灌浆。6．6地脚螺栓坚固后，螺栓应露出螺母，露出长度为1.5～5倍的螺距。第二节水泵的安装方案1泵的开箱检查1.1泵的开箱检查应有甲方人员在场，开箱后应及时安装，以免损坏和零部件丢失。1.2泵的开箱检查主要是检查外观有否损坏、锈蚀，检查零部件有否缺少，并依次按装箱清单进行清点。1.3检查泵的主要安装尺寸与工程图纸是否一致。1.4开箱时泵的转动和滑动部件在防锈油未清除之前不要转动和滑动。1.5开箱检查完毕应做好开箱记录。如果发现问题应及时同有关人员协商处理。2泵的安装2.1安装前认真检查泵的安装基础尺寸，位置和标高，应符合图纸设筑龙网WWW.ZHULONG.COM嘉兴**地面水厂工程施工组织设计-4-计要求。2.2清理安装面的尘土和杂物，找正基准面，地脚螺栓上好润滑油。2.3一般整体出厂的泵不允许拆卸，具体情况应根据出厂技术文件进行，如果要拆进口泵，应在外方指导下进行，国产泵应在厂方指导下或技术文件指导下进行。2.4如果是驱动机与泵直接连接时，一般以泵的轴线为基准找正。如果驱动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。2.5离心泵安装时应按下列进行:a.整体安装的泵，纵向安装水平偏差不大于0.10/1000，横向安装水平偏差不应大于0.20/1000，并应...
