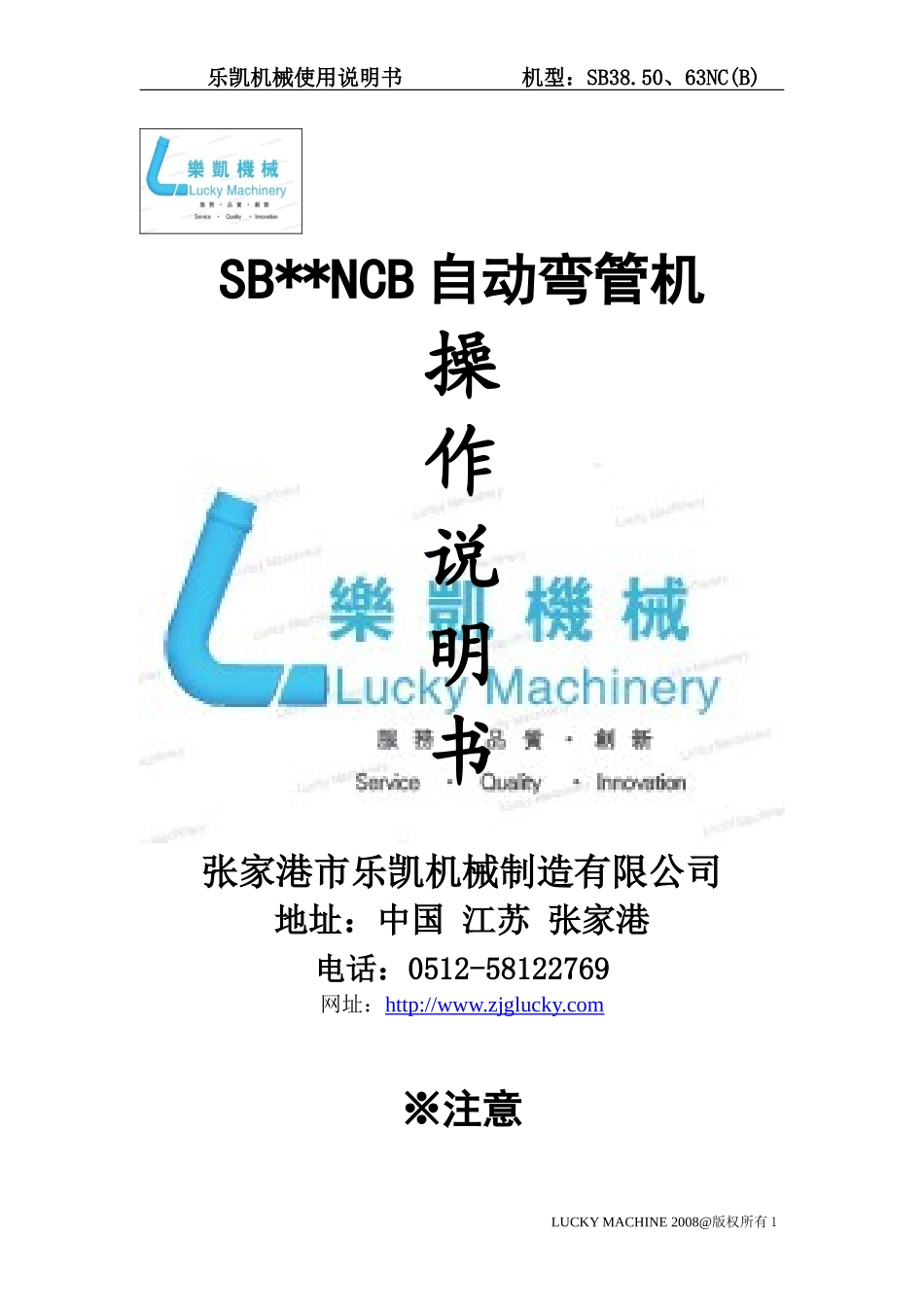

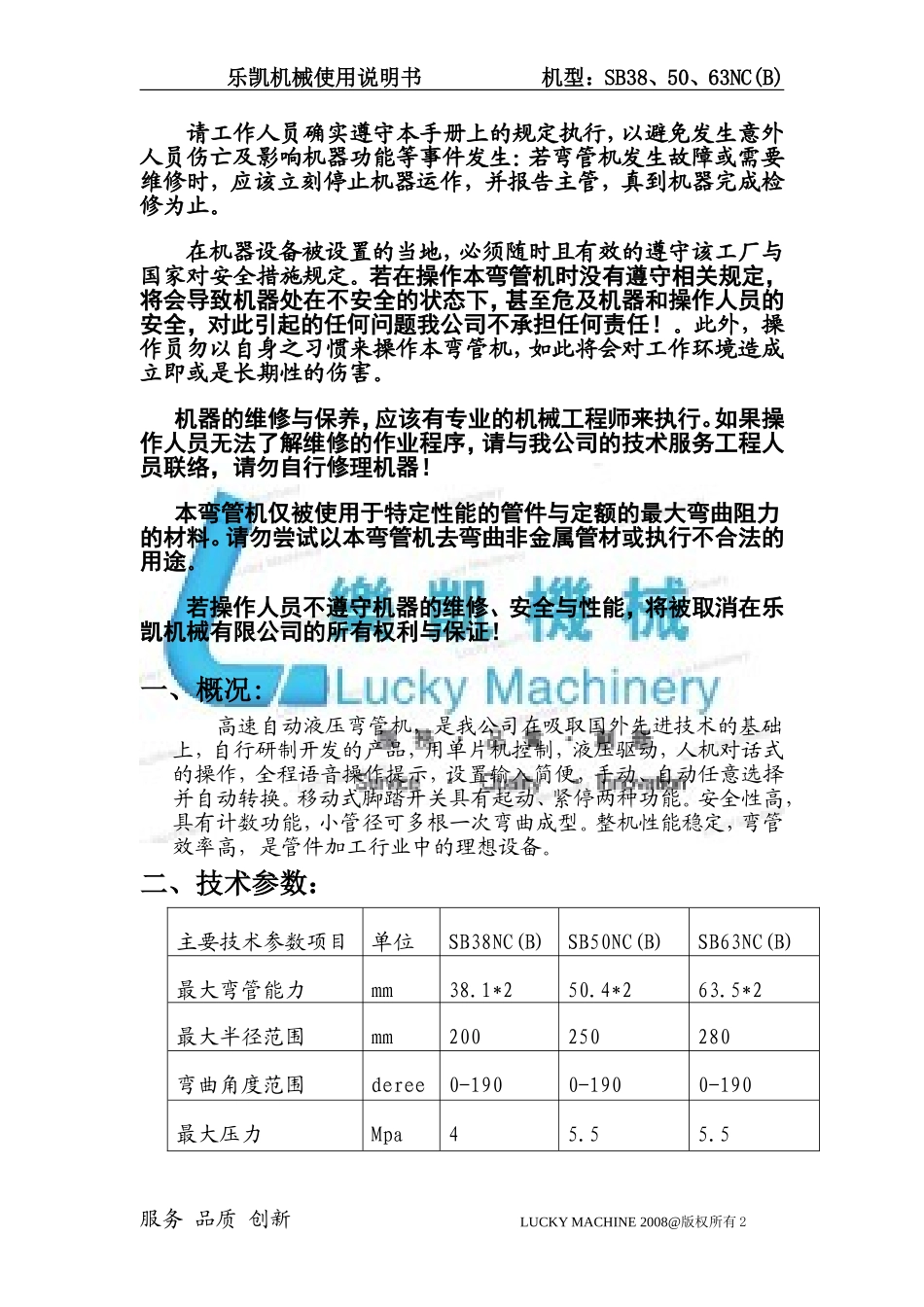

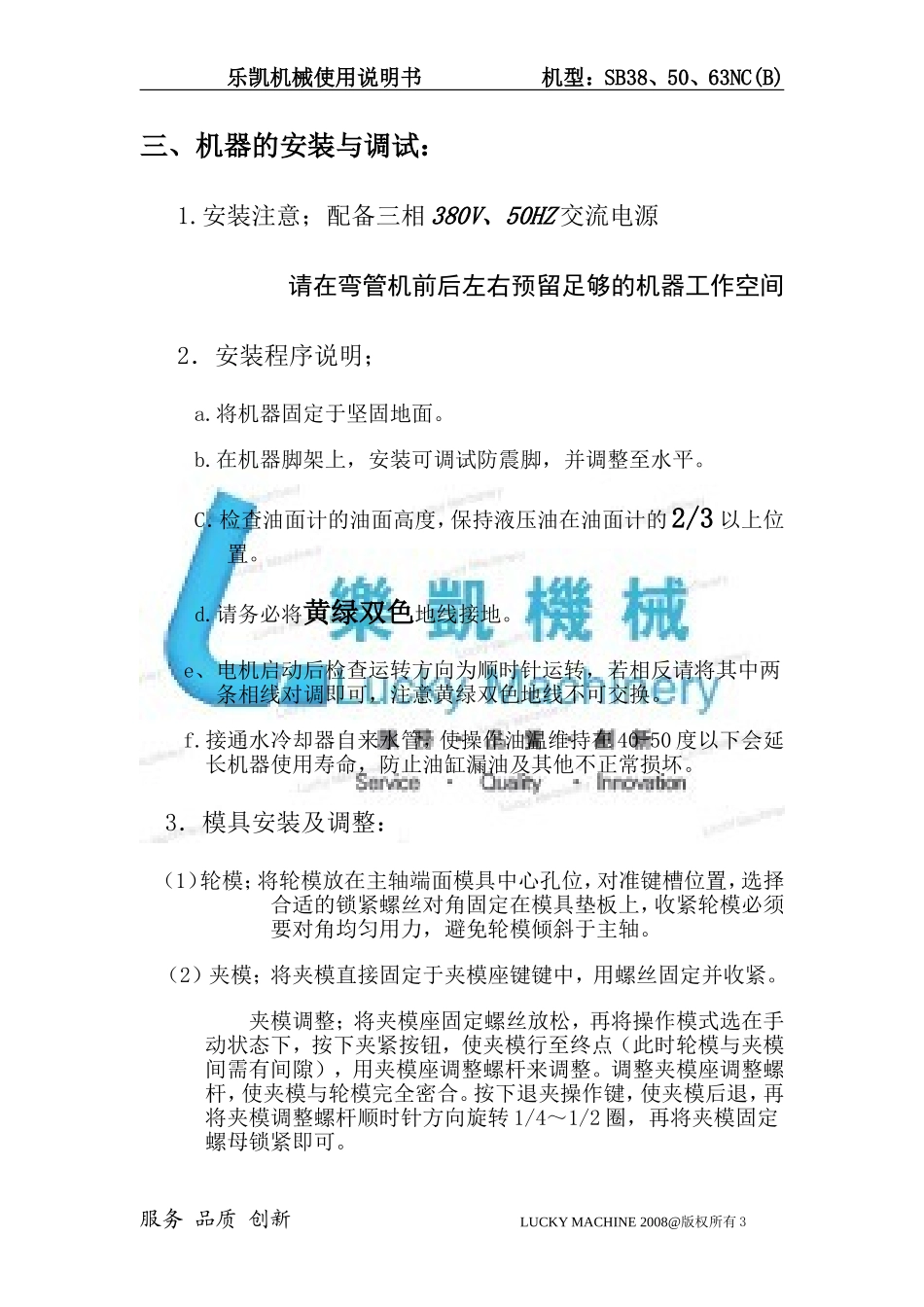

乐凯机械使用说明书机型：SB38.50、63NC(B)SB**NCB自动弯管机操作说明书张家港市乐凯机械制造有限公司地址：中国江苏张家港电话：0512-58122769网址：http://www.zjglucky.com※注意LUCKYMACHINE2008@版权所有1乐凯机械使用说明书机型：SB38、50、63NC(B)请工作人员确实遵守本手册上的规定执行，以避免发生意外人员伤亡及影响机器功能等事件发生：若弯管机发生故障或需要维修时，应该立刻停止机器运作，并报告主管，真到机器完成检修为止。在机器设备被设置的当地，必须随时且有效的遵守该工厂与国家对安全措施规定。若在操作本弯管机时没有遵守相关规定，将会导致机器处在不安全的状态下，甚至危及机器和操作人员的安全，对此引起的任何问题我公司不承担任何责任！。此外，操作员勿以自身之习惯来操作本弯管机，如此将会对工作环境造成立即或是长期性的伤害。机器的维修与保养，应该有专业的机械工程师来执行。如果操作人员无法了解维修的作业程序，请与我公司的技术服务工程人员联络，请勿自行修理机器！本弯管机仅被使用于特定性能的管件与定额的最大弯曲阻力的材料。请勿尝试以本弯管机去弯曲非金属管材或执行不合法的用途。若操作人员不遵守机器的维修、安全与性能，将被取消在乐凯机械有限公司的所有权利与保证！一、概况:高速自动液压弯管机，是我公司在吸取国外先进技术的基础上，自行研制开发的产品，用单片机控制，液压驱动，人机对话式的操作，全程语音操作提示，设置输入简便，手动、自动任意选择并自动转换。移动式脚踏开关具有起动、紧停两种功能。安全性高，具有计数功能，小管径可多根一次弯曲成型。整机性能稳定，弯管效率高，是管件加工行业中的理想设备。二、技术参数：主要技术参数项目单位SB38NC(B)SB50NC(B)SB63NC(B)最大弯管能力mm38.1*250.4*263.5*2最大半径范围mm200250280弯曲角度范围deree0-1900-1900-190最大压力Mpa45.55.5服务品质创新LUCKYMACHINE2008@版权所有2乐凯机械使用说明书机型：SB38、50、63NC(B)三、机器的安装与调试：1.安装注意；配备三相380V、50HZ交流电源请在弯管机前后左右预留足够的机器工作空间2．安装程序说明；a.将机器固定于坚固地面。b.在机器脚架上，安装可调试防震脚，并调整至水平。C．检查油面计的油面高度，保持液压油在油面计的2/3以上位置。d.请务必将黄绿双色地线接地。e、电机启动后检查运转方向为顺时针运转，若相反请将其中两条相线对调即可，注意黄绿双色地线不可交换。f.接通水冷却器自来水管，使操作油温维持在40-50度以下会延长机器使用寿命，防止油缸漏油及其他不正常损坏。3．模具安装及调整：（1）轮模；将轮模放在主轴端面模具中心孔位，对准键槽位置，选择合适的锁紧螺丝对角固定在模具垫板上，收紧轮模必须要对角均匀用力，避免轮模倾斜于主轴。（2）夹模；将夹模直接固定于夹模座键键中，用螺丝固定并收紧。夹模调整；将夹模座固定螺丝放松，再将操作模式选在手动状态下，按下夹紧按钮，使夹模行至终点（此时轮模与夹模间需有间隙），用夹模座调整螺杆来调整。调整夹模座调整螺杆，使夹模与轮模完全密合。按下退夹操作键，使夹模后退，再将夹模调整螺杆顺时针方向旋转1/4～1/2圈，再将夹模固定螺母锁紧即可。服务品质创新LUCKYMACHINE2008@版权所有3乐凯机械使用说明书机型：SB38、50、63NC(B)（3）导模；将导模放置于导模座上。导模调整；将导模座固定螺丝放松，再将操作模式选在手动状态下，按下夹紧按钮，使导模行至终点，（此时轮模与导模间需有间隙，用夹模座调整螺杆来调整）调整导模座调整螺杆，使导模与轮模完全密合。按下退夹操作键，使导模后退，再将夹模调整螺杆顺时针方向旋转1/4～1/8圈，再将导模固定螺母锁紧即可。（4）防皱模；将防皱模以螺丝固定于后导模座上；后导模尽可能靠近轮模。（5）芯棒；将芯棒顺时针旋入穿芯杆，再将芯棒头固定螺丝固定即可，固定前应将其置于适当位置。（6）穿芯座的调整；a、将尾座4颗固定螺丝放松。B、移动尾座，使穿芯尾座的刻度与轮模半径相同。C、将尾座固定螺丝锁紧。四、机器的故障排除方法:1．开机试车故障的排除方法；异形情况发生原因排除方法油...
