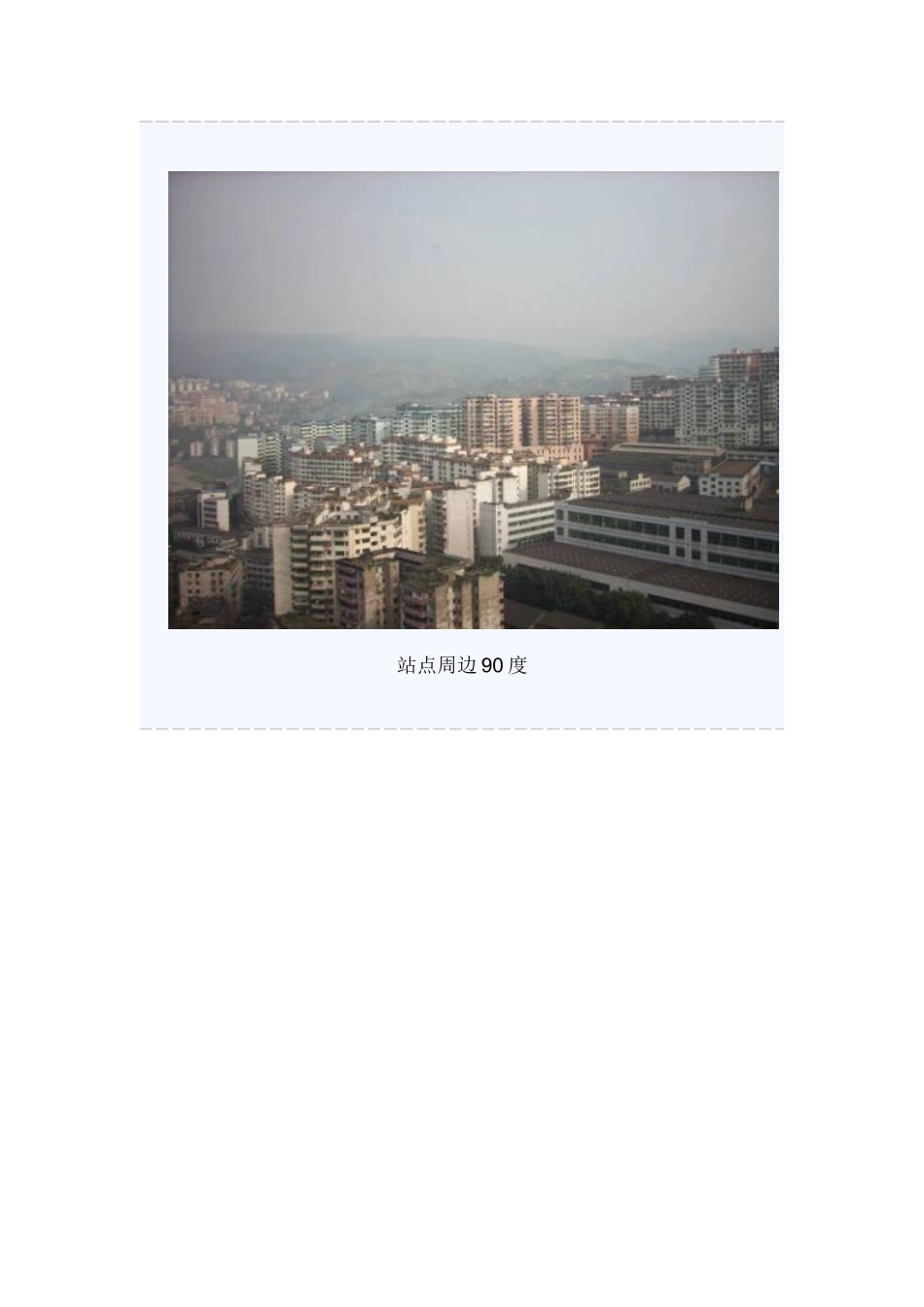

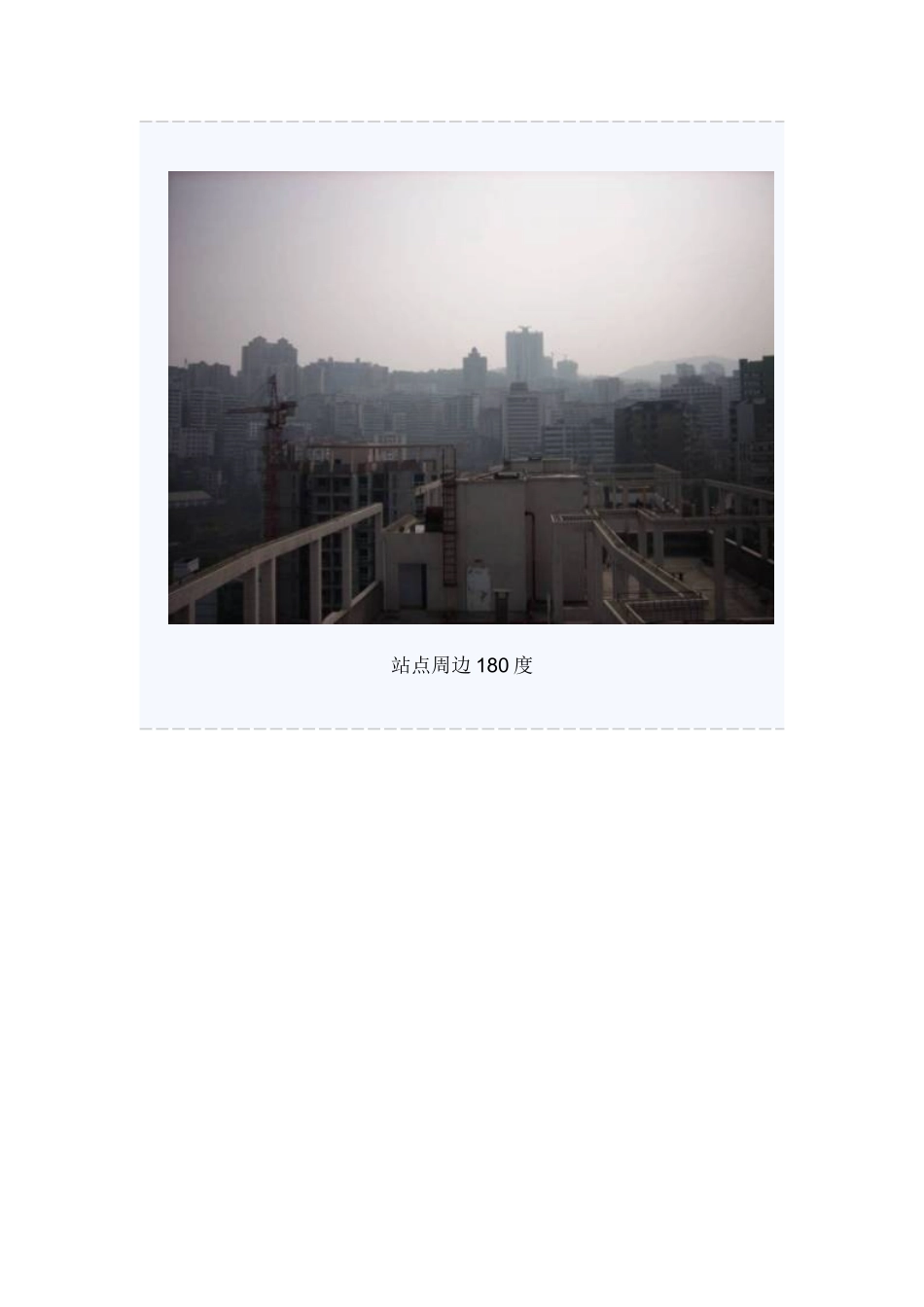

烟囱型美化天线设计（和朝商务楼）作者：超级管理员来自：本网点击数：85发布日期：2009-03-02工程名称：成都市和朝商务楼基站天线美化工程建设单位：四川移动分公司设计单位：四川汇源吉迅数码科技有限公司施工单位：四川汇源吉迅数码科技有限公司设计时间：2007年6月站点周边90度站点周边180度站点周边270度站点周边360度前言随着移动通信网络的迅速发展，移动通信基站天线作为无线信号的主要辐射装置，越来越多地广泛进入人们的视野。特别是在人口密集的城区，由于大话务量的需求，使得各大移动通信运营商基站网络越来越为密集。人们站在自家阳台、街区、花园等户外场所，抬头总是能看见基站天线。传统基站天线因其独特外形和安装方式，总是很难与周边环境很好地融合在一起，而因此直接影响到城市的美好环境。另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。这些都加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。天线隐形工程作为一种手段，满足了人们对城市环境要求越来越高的需求，受到有关各方的广泛关注。秉承环保，人性化关怀的产品理念，我公司2002年就开始隐形、环保天线的研发，采取人性化的设计思路，力求天线安装后与周围环境和谐融洽，降低运营商工程等方面的难度，满足了人们对美好环保环境的需求。1、项目概况和朝商务楼位于成都市白马寺街16号，紧靠一环路内侧，为成都市区一普通商务楼盘。大楼共8层高约24米，外墙面采用浅青灰色外墙装饰，周围为居民楼及商业区。四川移动分公司拟在该楼楼顶安装有基站天线共3副，采用单抱杆安装方式，天线安装抱杆高3米，天线增益为15dB；天线安装于8层楼顶，天线相对悬挂高度约为28米。（悬挂方式见附图1）应四川移动分公司的要求，现拟对上述3副基站扇区板状天线在满足原覆盖指标的前提下进行外观改造，使其与整个大楼格调保持一致，消除其对周边环境视觉上的负面影响（具体见美化效果图）。附图：欲安装天线的楼顶平台图片2、设计依据1、原邮电部颁布的《900MHzTDMA数字公用陆地蜂窝移动通信网技术体制》TZ019-952、原邮电部颁布的《900MHzTDMA数字通信工程设计暂行规定》部内标准.3、原邮电部《900/1800MHzTDMA数字移动通信网基站子系统设备技术要求及无线指标测试方法》(YD/T883-1999)4、原无线电管理委员会国无管(1990)11号“关于调整900MHZ频段的函”.5、中华人民共和国国家标准GB8702-88《电磁辐射防护规定》6、国家通信行业标准，YD5039-97《通信工程建设环境保护技术规定》7、国家无线电管理委员会，国无管[1994]19号文《关于公众数字蜂窝移动通信系统使用频段的通知》8、FCC和GSM1800ETSI标准.3、设备选型3.1、天线增益选择：根据四川移动公司的要求及本补点站的特点，本方案使用15.5分贝增益天线。3.2、天线下倾角选择：根据四川移动公司的要求及本站点的特点，本方案使用手动电调天线,天线自带刻度调节杆,下倾角可根据覆盖需求0-14度自由调整。3.3、天线水平波束宽度选择:根据四川移动公司的要求及本站点的特点，本方案使用水平波束宽度65度天线。3.4、其它性能选择：根据四川移动公司的要求及本站点的特点，本方案使用手动电调天线。4、设计方案分析4.1设计思路美化程度：美化方式---立柱型采用立柱型外罩对天线进行美化处理，将原天线罩于美化外罩内，外罩面板采用璃钢材料，颜色为与大楼外墙颜色相近的青灰色，外罩支架为金属材料，工程实施后天线外罩能对天线起很好的美化效果，从而保证在不改变原天线覆盖效果的情况下，使基站天线能与大楼的外观及周围的环境协调统一。操作维护性——立柱型外罩采用玻璃钢复合材料制作，具有良好的抗老化性能。隐藏体后侧可以拆卸,便于日后天馈的维护。4.1附图天线美化前后对比图站点原照片立柱型站点天线美化后效果图立柱型站点天线美化后效果图（近景）4.1.3美化材料性能指标玻璃钢材料性能指标材料名称比重弯曲强度MPa抗压比强度强度/比重抗拉强度MPa抗拉比强度强度/比重玻璃钢1.803011672011114.1.4承重及风载荷分析1、承重分析立柱型隐藏体尺寸为400*400*1800(mm)，材料为玻...
