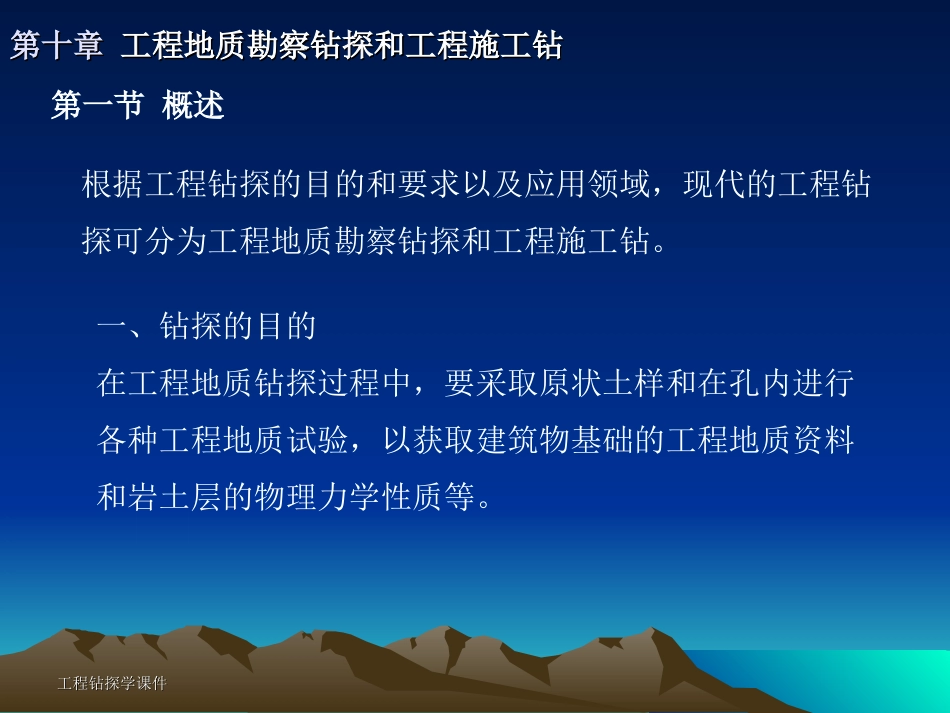

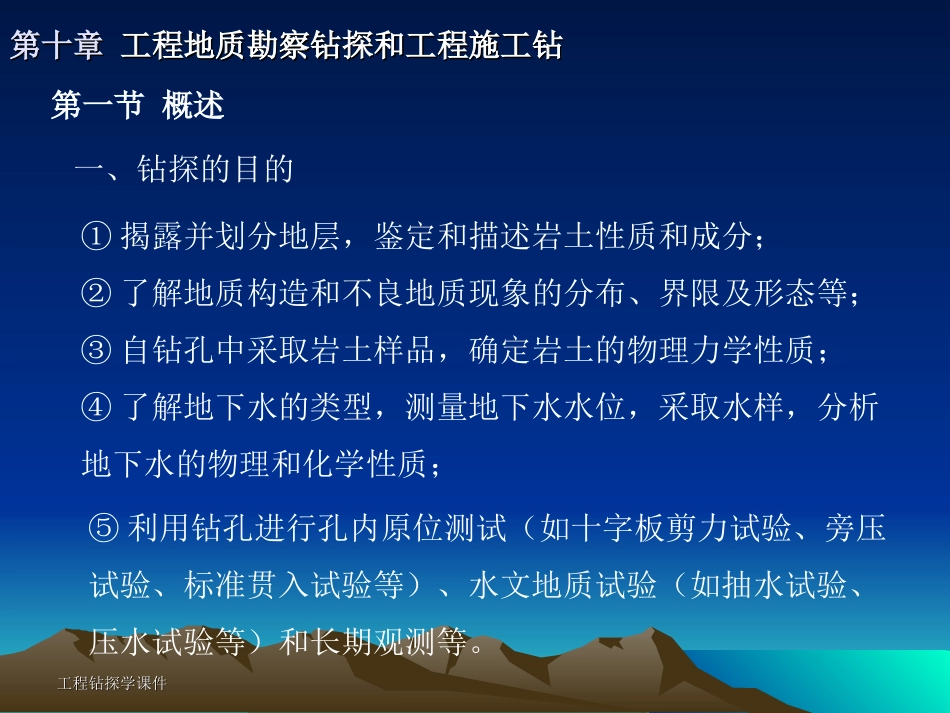

工程钻探学课件工程钻探学课件工程钻探工程钻探主讲人：杜振川工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第一节概述根据工程钻探的目的和要求以及应用领域，现代的工程钻探可分为工程地质勘察钻探和工程施工钻。一、钻探的目的在工程地质钻探过程中，要采取原状土样和在孔内进行各种工程地质试验，以获取建筑物基础的工程地质资料和岩土层的物理力学性质等。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第一节概述一、钻探的目的①揭露并划分地层，鉴定和描述岩土性质和成分；②了解地质构造和不良地质现象的分布、界限及形态等；③自钻孔中采取岩土样品，确定岩土的物理力学性质；④了解地下水的类型，测量地下水水位，采取水样，分析地下水的物理和化学性质；⑤利用钻孔进行孔内原位测试（如十字板剪力试验、旁压试验、标准贯入试验等）、水文地质试验（如抽水试验、压水试验等）和长期观测等。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第一节概述二、工程地质孔的类型根据所钻钻孔性质的不同，工程地质孔可以分4种类型。(1)测绘孔：为配合工程地质测绘施工的少量的浅孔。在孔内采取原状样品供室内试验用，以弄清建筑物基础的工程地质特征。(2)勘探孔：在勘察阶段，用以了解建筑物基础的详细地质情况，为地基基础设计、地基处理与加固等提供资料而钻的钻孔。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第一节概述二、工程地质孔的类型(3)控制孔：为了编制岩性和水文地质剖面，便于工程地质分区而钻的孔。(4)试验孔为进行原位测试或进行水文地质试验所钻的孔。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第一节概述三、工程地质勘察钻探为了在覆盖层或岩层眼获取建筑物所在地基的工程地质资料、岩土层的物理力学性质而钻进的垂直、倾斜或水平钻孔的全部工作。另外，在现场可利用钻孔测定岩土的工程性质，如渗透性、抗剪强度等孔内试验和观测而进行的钻探工作。钻孔的特点是：深度浅，一般情况下在50m以内；一般的工程勘察孔口径不大，在孔内进行试验工作时，其终孔直径在91mm左右。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第一节概述四、工程施工钻：为了加固处理新建大型建筑物地基的基础和各种已竣工程基础的注桨处理或重新加固，以及其它工程技术钻孔等钻进工作。钻孔特点是：口径大，如一般的钻孔桩，口径为500—1500mm，大型的钻孔桩口径为1500-3000mm以至更大，属大口径钻孔。孔深一般在50m左右，只有承载持力层要求较深的基础时，才达到50m以上。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第二节工程地质勘察钻探钻进方法工程地质勘察钻进方法机械冲击钻进回转钻进振动钻进螺旋钻进复合钻进等工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第三节样品的采取工程地质钻探的目的在于获得准确的工程地质资料，因此在钻探过程中必须采取样品。样品根据在采取过程中客观存在扰动的程度可分为原状样品和扰动样品。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第三节样品的采取扰动样品即天然成分和结构受到破坏的样品。扰动样品的采取不用取土器，而是在钻进过程中采取被排至孔外的钻屑作样品。原状样品是指天然成分和结构未被破坏的样品。用原状样品可以测定土层在自然状态下的各种物理力学指标，对地基土作出正确的评价，从而为各类工程建筑提供可靠的设计依据。为采取原状样品所使用的工具称为原状取土器，简称取土器。工程钻探学课件工程钻探学课件第十章第十章工程地质勘察钻探和工程施工钻工程地质勘察钻探和工程施工钻第三节样品的采取一...
