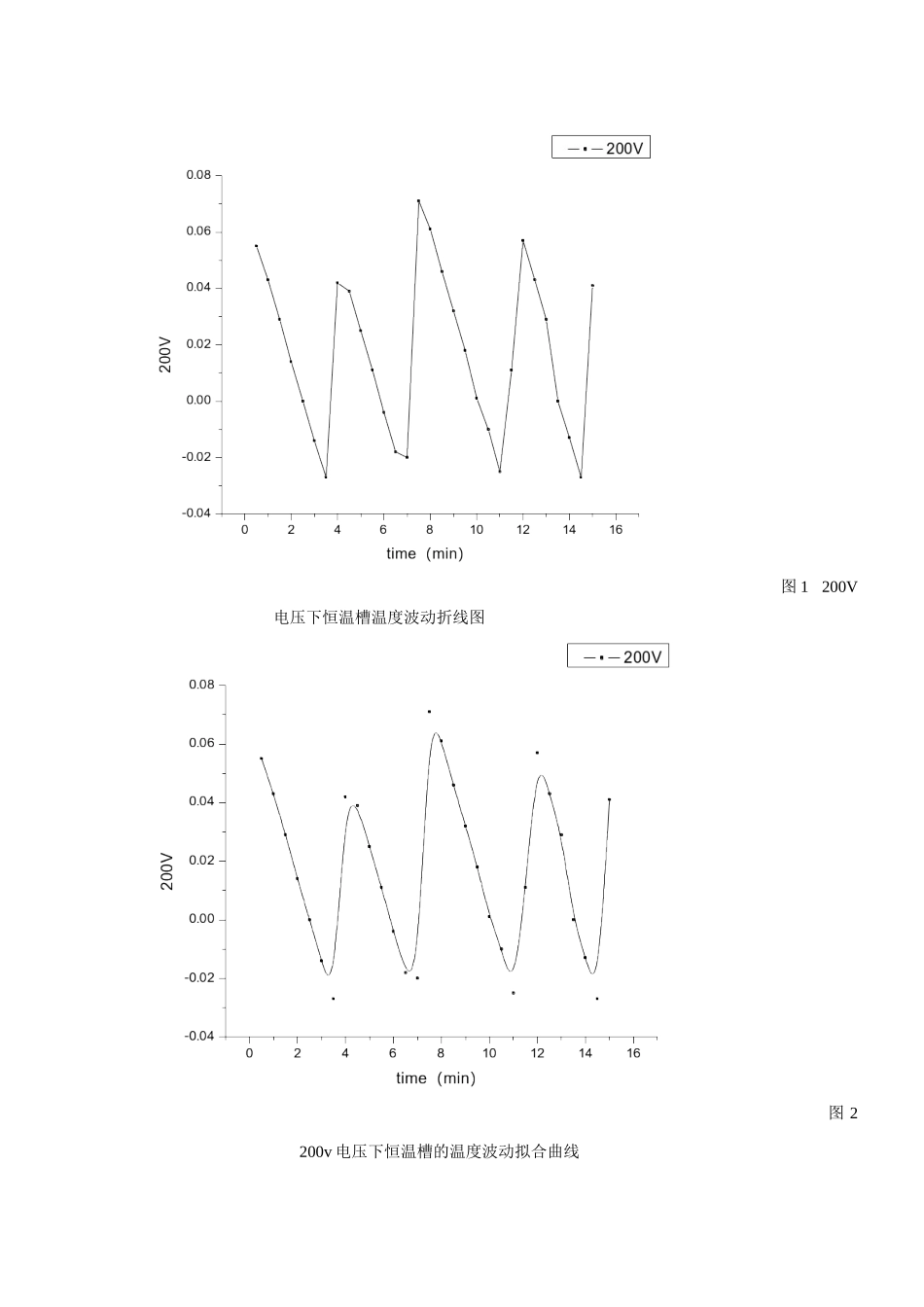

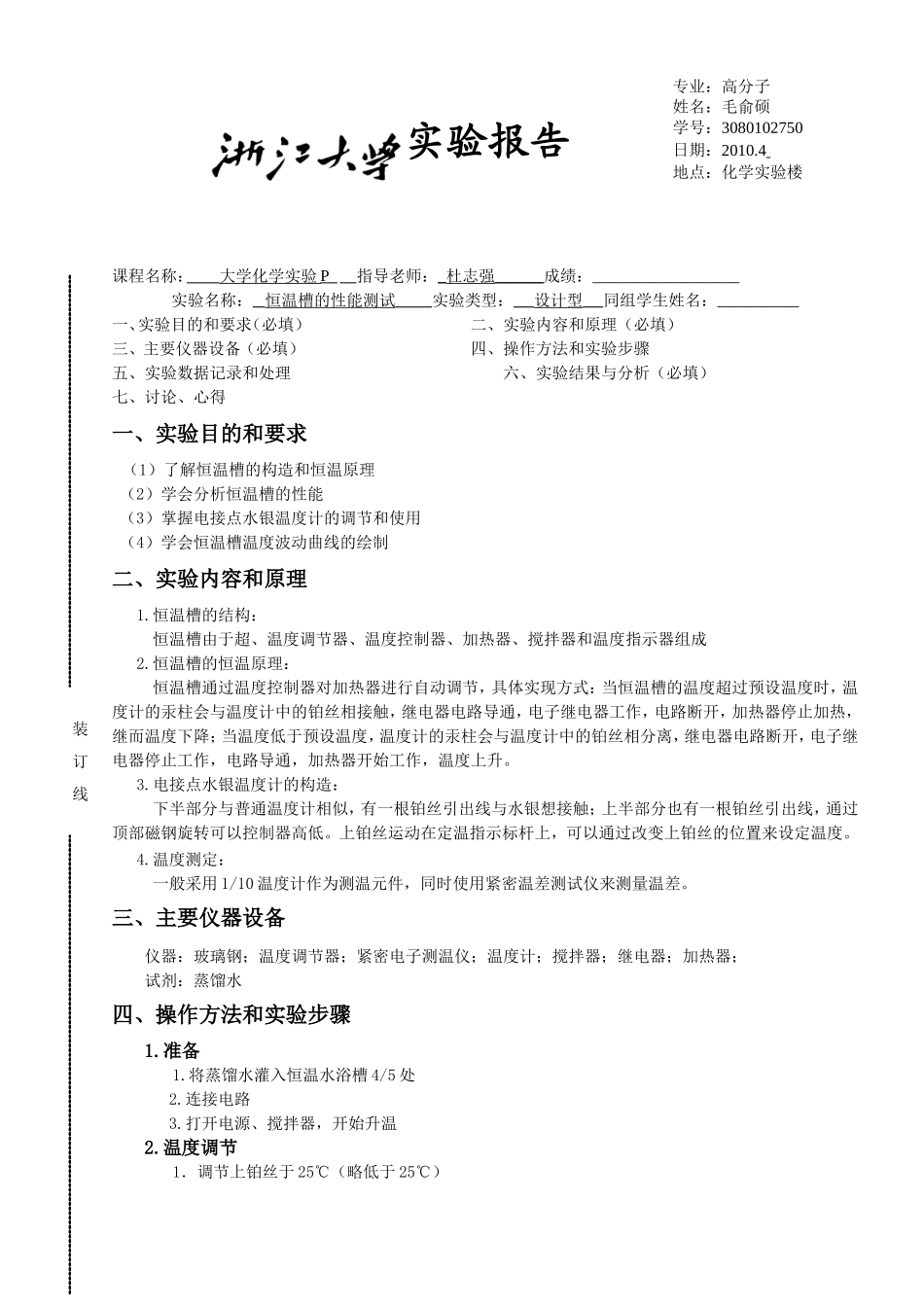

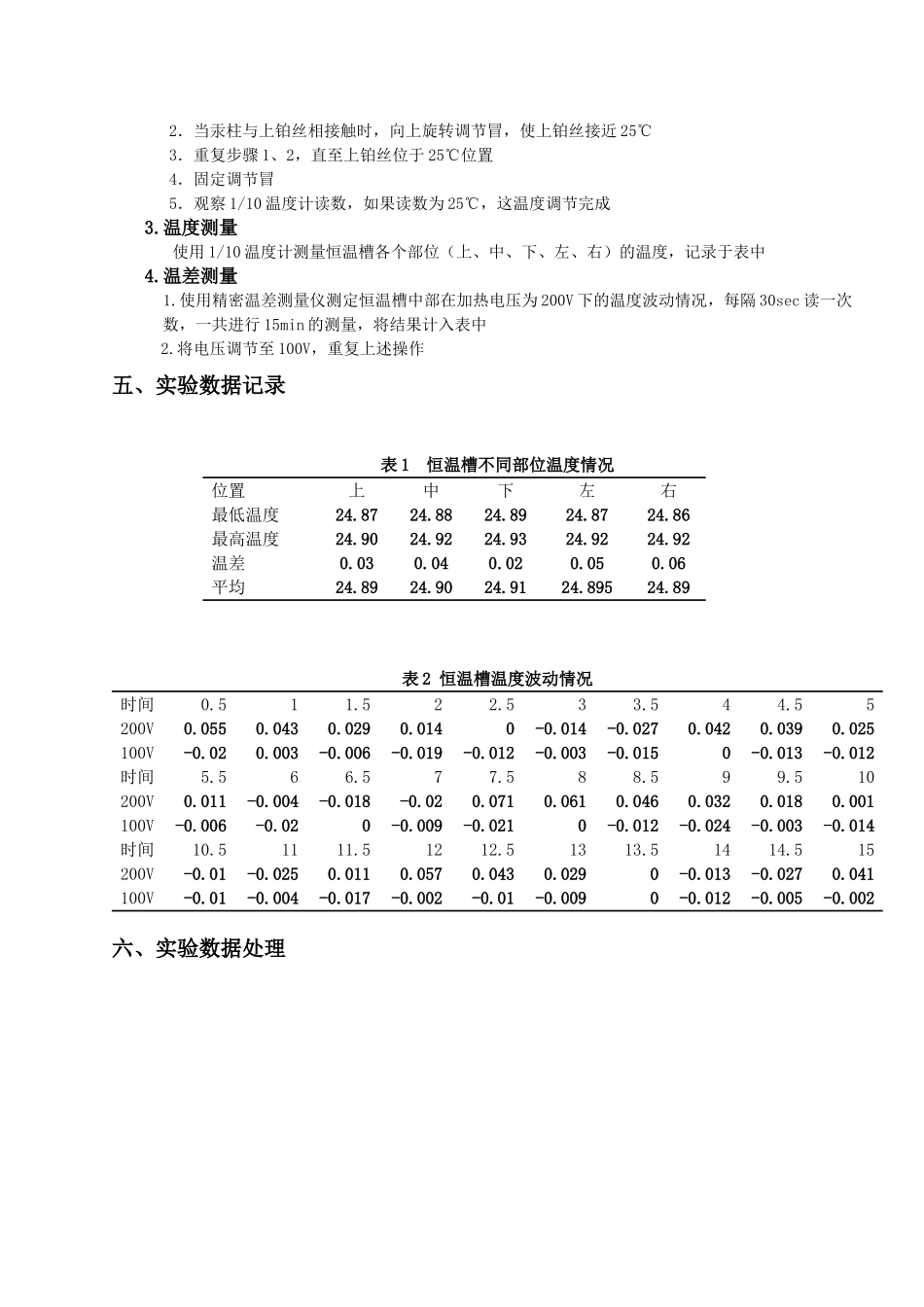

实验报告课程名称：大学化学实验P指导老师：_杜志强______成绩：__________________实验名称：恒温槽的性能测试实验类型：设计型同组学生姓名：__________一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求（1）了解恒温槽的构造和恒温原理（2）学会分析恒温槽的性能（3）掌握电接点水银温度计的调节和使用（4）学会恒温槽温度波动曲线的绘制二、实验内容和原理1.恒温槽的结构：恒温槽由于超、温度调节器、温度控制器、加热器、搅拌器和温度指示器组成2.恒温槽的恒温原理：恒温槽通过温度控制器对加热器进行自动调节，具体实现方式：当恒温槽的温度超过预设温度时，温度计的汞柱会与温度计中的铂丝相接触，继电器电路导通，电子继电器工作，电路断开，加热器停止加热，继而温度下降；当温度低于预设温度，温度计的汞柱会与温度计中的铂丝相分离，继电器电路断开，电子继电器停止工作，电路导通，加热器开始工作，温度上升。3.电接点水银温度计的构造：下半部分与普通温度计相似，有一根铂丝引出线与水银想接触；上半部分也有一根铂丝引出线，通过顶部磁钢旋转可以控制器高低。上铂丝运动在定温指示标杆上，可以通过改变上铂丝的位置来设定温度。4.温度测定：一般采用1/10温度计作为测温元件，同时使用紧密温差测试仪来测量温差。三、主要仪器设备仪器：玻璃钢；温度调节器；紧密电子测温仪；温度计；搅拌器；继电器；加热器；试剂：蒸馏水四、操作方法和实验步骤1.准备1.将蒸馏水灌入恒温水浴槽4/5处2.连接电路3.打开电源、搅拌器，开始升温2.温度调节1．调节上铂丝于25℃（略低于25℃）专业：高分子姓名：毛俞硕学号：3080102750日期：2010.4地点：化学实验楼装订线2．当汞柱与上铂丝相接触时，向上旋转调节冒，使上铂丝接近25℃3．重复步骤1、2，直至上铂丝位于25℃位置4．固定调节冒5．观察1/10温度计读数，如果读数为25℃，这温度调节完成3.温度测量使用1/10温度计测量恒温槽各个部位（上、中、下、左、右）的温度，记录于表中4.温差测量1.使用精密温差测量仪测定恒温槽中部在加热电压为200V下的温度波动情况，每隔30sec读一次数，一共进行15min的测量，将结果计入表中2.将电压调节至100V，重复上述操作五、实验数据记录表1恒温槽不同部位温度情况位置上中下左右最低温度24.8724.8824.8924.8724.86最高温度24.9024.9224.9324.9224.92温差0.030.040.020.050.06平均24.8924.9024.9124.89524.89表2恒温槽温度波动情况时间0.511.522.533.544.55200V0.0550.0430.0290.0140-0.014-0.0270.0420.0390.025100V-0.020.003-0.006-0.019-0.012-0.003-0.0150-0.013-0.012时间5.566.577.588.599.510200V0.011-0.004-0.018-0.020.0710.0610.0460.0320.0180.001100V-0.006-0.020-0.009-0.0210-0.012-0.024-0.003-0.014时间10.51111.51212.51313.51414.515200V-0.01-0.0250.0110.0570.0430.0290-0.013-0.0270.041100V-0.01-0.004-0.017-0.002-0.01-0.0090-0.012-0.005-0.002六、实验数据处理图1200V电压下恒温槽温度波动折线图图2200v电压下恒温槽的温度波动拟合曲线图3100v电压下恒温槽温度波动折线图4100V电压下恒温槽温度波动拟合曲线图5两种电压下恒温槽温度波动曲线的比较七、实验结果与分析1.恒温槽各部位的温度波动程度不同，通过表1，可以发现：A．上部平均温度较低，原因是上部与空气直接接触，同时离电热丝最远，这样一来，热量非常容易散失而难以补充，温度始终处于较低水平，但是由于有搅拌器的搅拌作用，其温度与设定值相差不大，为0.01左右。B．下部平均温度较高，原因是下部直接与电热丝接触，同时离空气最远，这样一来，热量容易积累而难以散失，但是由于搅拌器的搅拌作用，其温度与设定值相差不大，为0.01左右。C．中部处于上和下的中间，其平均温度也处于上下之间，且在设定温度24.90上下均匀波动（波动范围0.02）D．左右位置与中间相差不大，比较接近设定温度2.电压不同会影响恒温槽的温度波动情况A．200V的电压下，最高偏差温度出现+...
