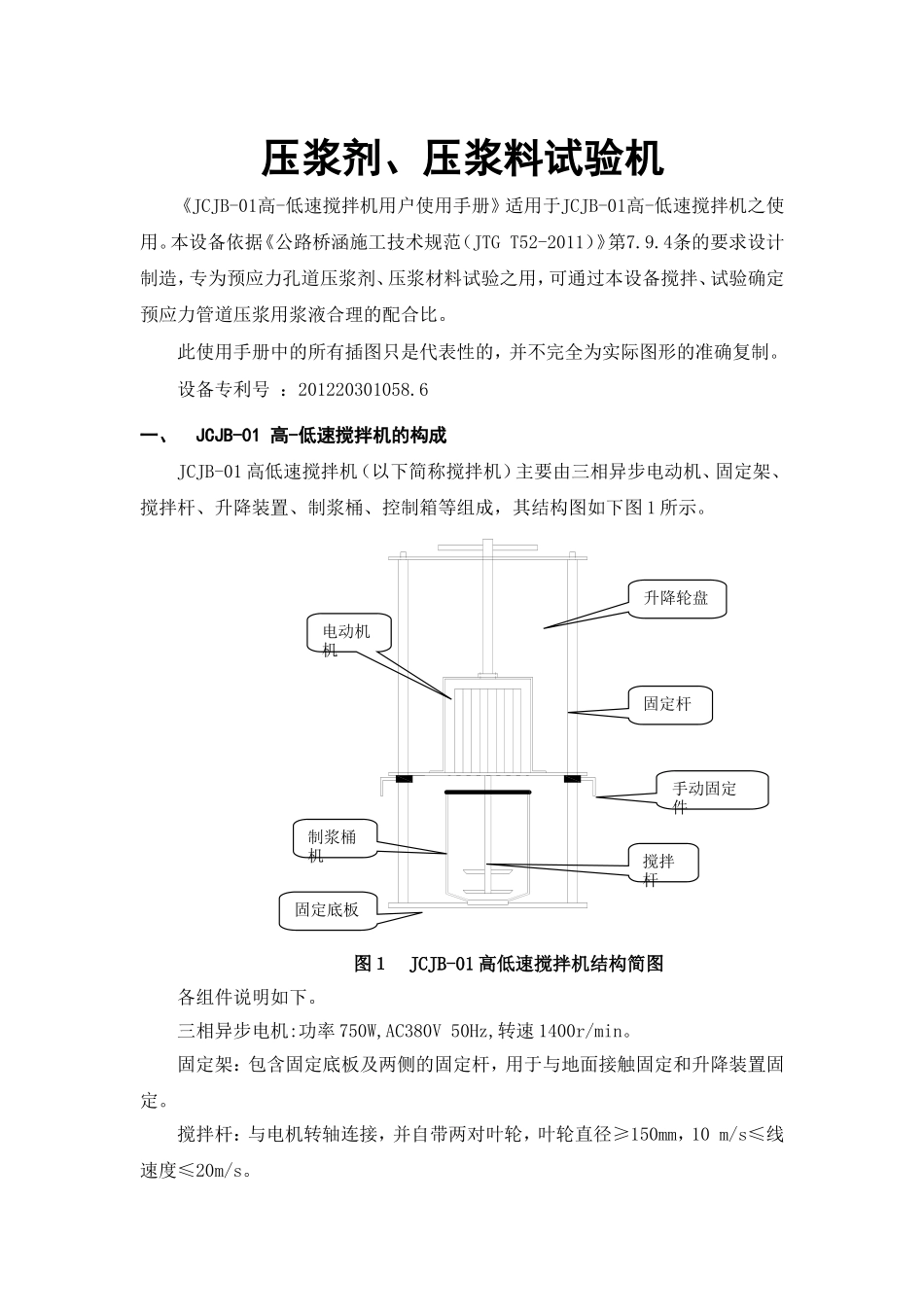

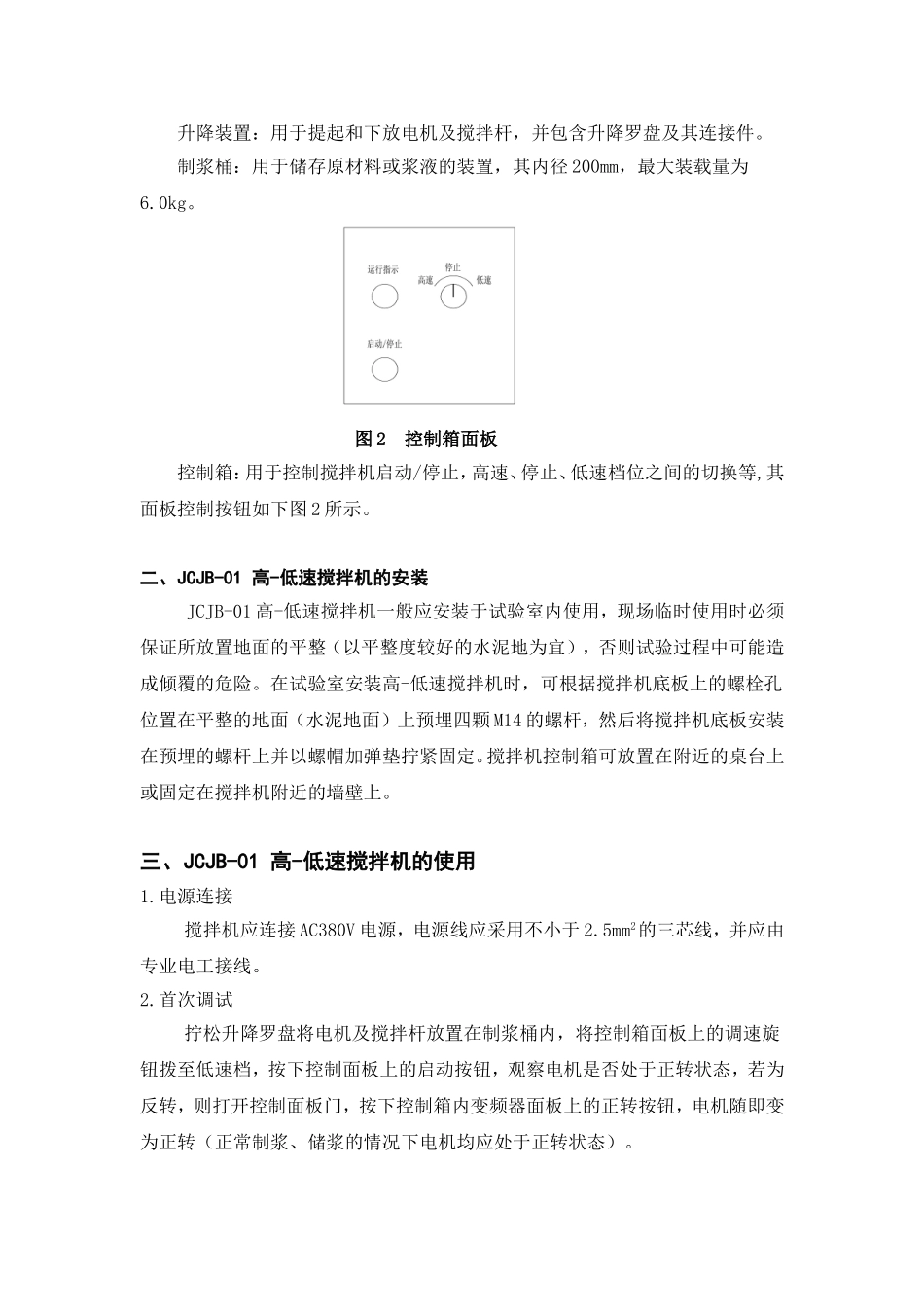

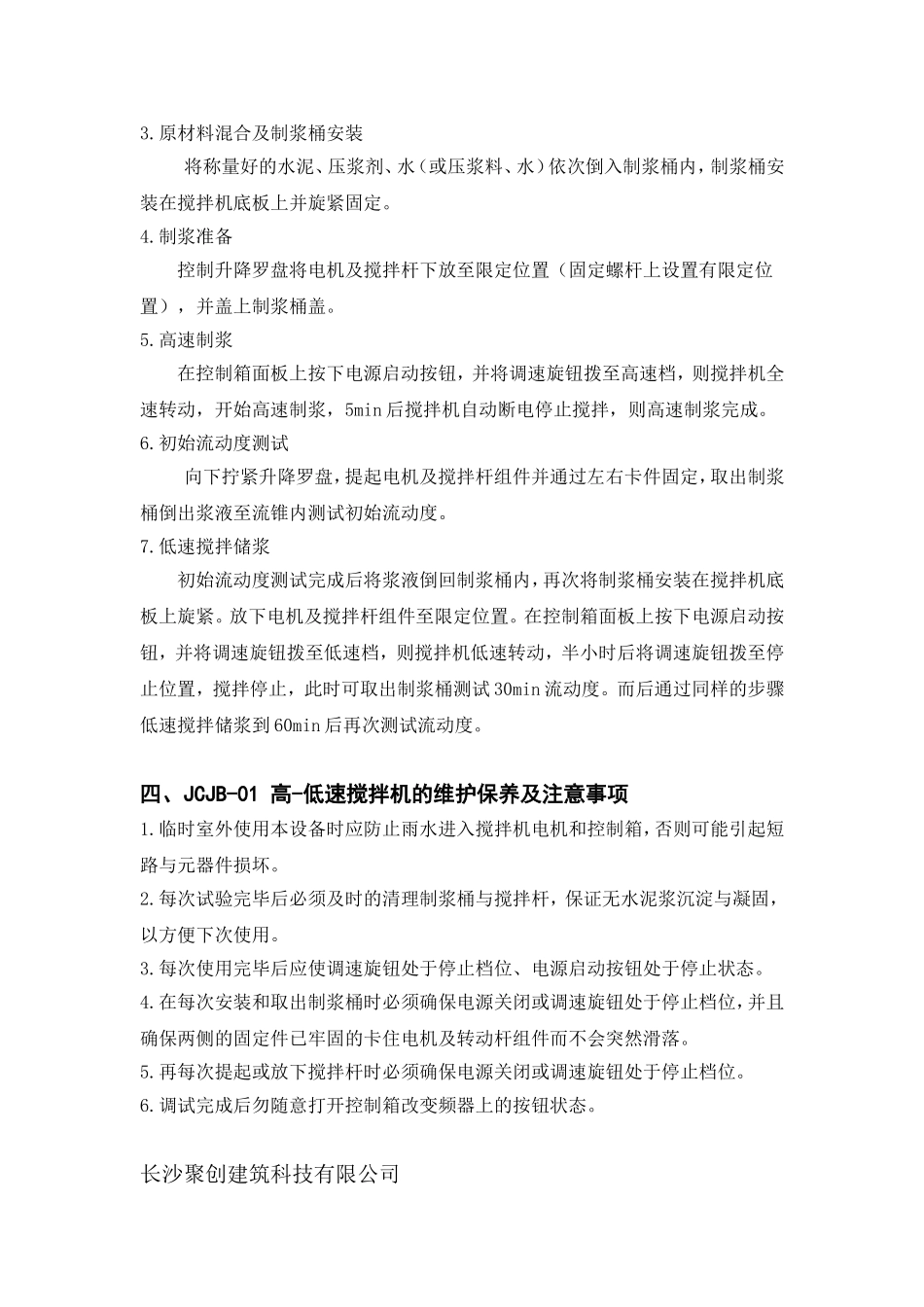

压浆剂、压浆料试验机《JCJB-01高-低速搅拌机用户使用手册》适用于JCJB-01高-低速搅拌机之使用。本设备依据《公路桥涵施工技术规范（JTGT52-2011）》第7.9.4条的要求设计制造，专为预应力孔道压浆剂、压浆材料试验之用，可通过本设备搅拌、试验确定预应力管道压浆用浆液合理的配合比。此使用手册中的所有插图只是代表性的，并不完全为实际图形的准确复制。设备专利号：201220301058.6一、JCJB-01高-低速搅拌机的构成JCJB-01高低速搅拌机（以下简称搅拌机）主要由三相异步电动机、固定架、搅拌杆、升降装置、制浆桶、控制箱等组成，其结构图如下图1所示。图１JCJB-01高低速搅拌机结构简图各组件说明如下。三相异步电机:功率750W,AC380V50Hz,转速1400r/min。固定架：包含固定底板及两侧的固定杆，用于与地面接触固定和升降装置固定。搅拌杆：与电机转轴连接，并自带两对叶轮，叶轮直径≥150mm，10m/s≤线速度≤20m/s。电动机机制浆桶机升降轮盘固定底板固定杆手动固定件搅拌杆升降装置：用于提起和下放电机及搅拌杆，并包含升降罗盘及其连接件。制浆桶：用于储存原材料或浆液的装置，其内径200mm，最大装载量为6.0kg。图2控制箱面板控制箱：用于控制搅拌机启动/停止，高速、停止、低速档位之间的切换等,其面板控制按钮如下图2所示。二、JCJB-01高-低速搅拌机的安装JCJB-01高-低速搅拌机一般应安装于试验室内使用，现场临时使用时必须保证所放置地面的平整（以平整度较好的水泥地为宜），否则试验过程中可能造成倾覆的危险。在试验室安装高-低速搅拌机时，可根据搅拌机底板上的螺栓孔位置在平整的地面（水泥地面）上预埋四颗M14的螺杆，然后将搅拌机底板安装在预埋的螺杆上并以螺帽加弹垫拧紧固定。搅拌机控制箱可放置在附近的桌台上或固定在搅拌机附近的墙壁上。三、JCJB-01高-低速搅拌机的使用1.电源连接搅拌机应连接AC380V电源，电源线应采用不小于2.5mm2的三芯线，并应由专业电工接线。2.首次调试拧松升降罗盘将电机及搅拌杆放置在制浆桶内，将控制箱面板上的调速旋钮拨至低速档，按下控制面板上的启动按钮，观察电机是否处于正转状态，若为反转，则打开控制面板门，按下控制箱内变频器面板上的正转按钮，电机随即变为正转（正常制浆、储浆的情况下电机均应处于正转状态）。3.原材料混合及制浆桶安装将称量好的水泥、压浆剂、水（或压浆料、水）依次倒入制浆桶内，制浆桶安装在搅拌机底板上并旋紧固定。4.制浆准备控制升降罗盘将电机及搅拌杆下放至限定位置（固定螺杆上设置有限定位置），并盖上制浆桶盖。5.高速制浆在控制箱面板上按下电源启动按钮，并将调速旋钮拨至高速档，则搅拌机全速转动，开始高速制浆，5min后搅拌机自动断电停止搅拌，则高速制浆完成。6.初始流动度测试向下拧紧升降罗盘，提起电机及搅拌杆组件并通过左右卡件固定，取出制浆桶倒出浆液至流锥内测试初始流动度。7.低速搅拌储浆初始流动度测试完成后将浆液倒回制浆桶内，再次将制浆桶安装在搅拌机底板上旋紧。放下电机及搅拌杆组件至限定位置。在控制箱面板上按下电源启动按钮，并将调速旋钮拨至低速档，则搅拌机低速转动，半小时后将调速旋钮拨至停止位置，搅拌停止，此时可取出制浆桶测试30min流动度。而后通过同样的步骤低速搅拌储浆到60min后再次测试流动度。四、JCJB-01高-低速搅拌机的维护保养及注意事项1.临时室外使用本设备时应防止雨水进入搅拌机电机和控制箱，否则可能引起短路与元器件损坏。2.每次试验完毕后必须及时的清理制浆桶与搅拌杆，保证无水泥浆沉淀与凝固，以方便下次使用。3.每次使用完毕后应使调速旋钮处于停止档位、电源启动按钮处于停止状态。4.在每次安装和取出制浆桶时必须确保电源关闭或调速旋钮处于停止档位，并且确保两侧的固定件已牢固的卡住电机及转动杆组件而不会突然滑落。5.再每次提起或放下搅拌杆时必须确保电源关闭或调速旋钮处于停止档位。6.调试完成后勿随意打开控制箱改变频器上的按钮状态。长沙聚创建筑科技有限公司地址：长沙市天心区芙蓉南路二段169号电话：0731-887373561397515212613574897411传真：0731-88737356邮编：410002
