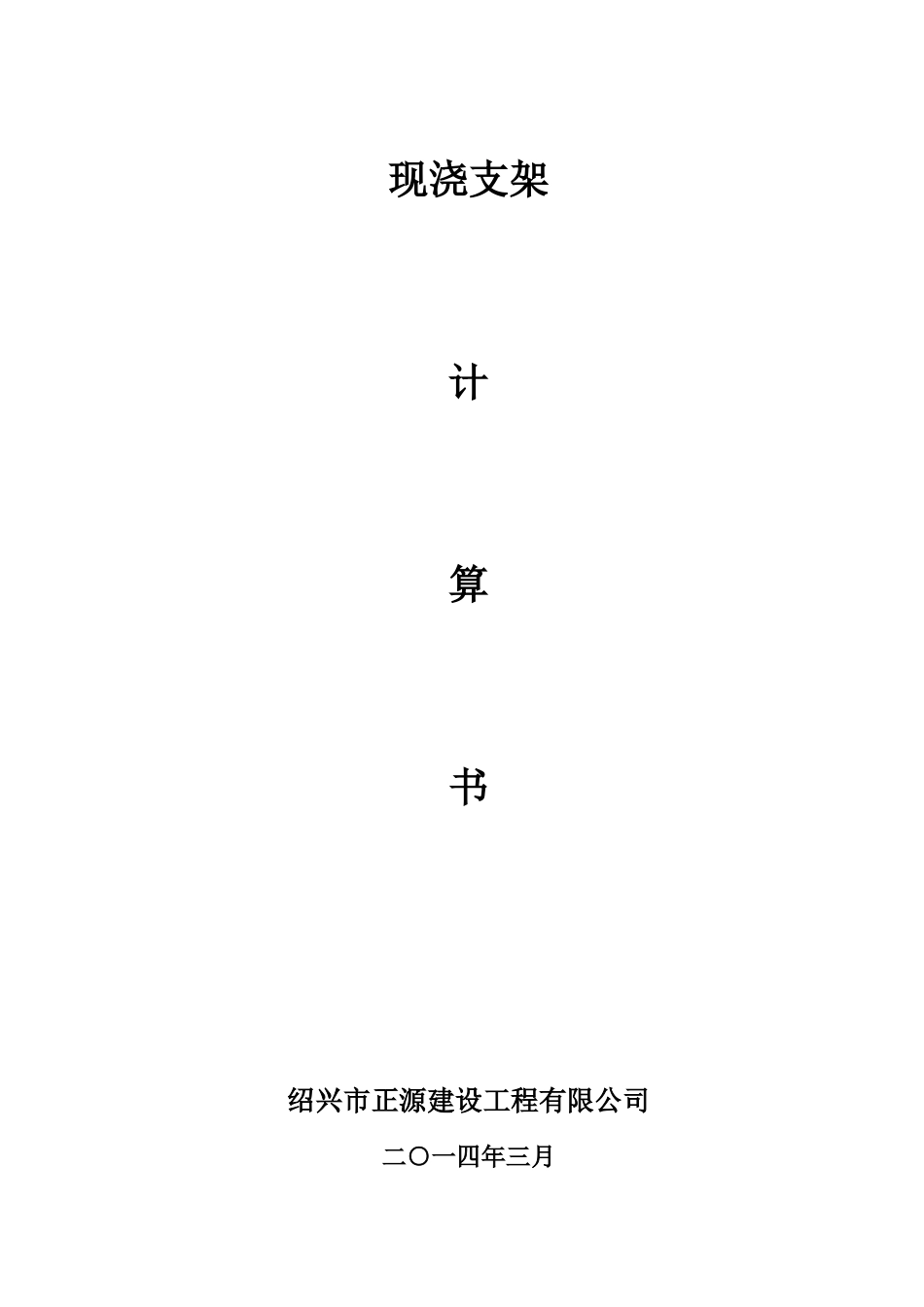

现浇支架计算书绍兴市正源建设工程有限公司二○一四年三月现浇支架检算资料一、设计依据1.《建筑结构荷载规范》（GB50009-2001）2.《建筑桩基技术规范》（JGJ94-2008）3.《钢结构设计规范》（GB50017-2003）4.《混凝土结构设计规范》(GB50010-2010)5.《建筑抗震设计规范》(GB50011-2010)6.施工支架设计图纸二、荷载参数将箱梁分几个区块进行独立验算，箱梁断面总混凝土方量14.52平方米，分成7个独立的大区块进行分析计算，桥两边翼缘板小面积不考虑计算。具体分块如下：序号1234567面积（m²）1.72.11.72.311.72.11.7重量（T）4.425.464.4264.425.464.42工字钢数量（排）6868686已知：1.施工荷载取：2.5KN/m2；2.振捣荷载取：2.0KN/m2；3.恒载分项系数：1.2；4.活载分项系数：1.4；5.倾倒混凝土时产生的冲击荷载：2.0KN/m²；6.荷载规范将风荷载基本值的重现期由原来30年一遇改为50年一遇且不得小于0.3kN/m²三、施工支架总体布置1、支架具体结构一、中间跨支架结构：箱梁尺寸15.25米*30米。箱梁下现浇支架桥墩边上考虑基础采用直径609*壁厚16钢支撑做基础，中间支撑采用直径1米的灌注桩做基础。钢支撑间距为2.5米，相互钢支撑之间用16槽钢做剪刀撑，上部放置45b双拼工字钢做盖梁。盖梁上放置40B工字钢间距40cm一道做主梁，主梁直接铺枕木。支架具体布置见设计图纸。1四、箱梁下部贝雷梁支架跨径11米结构计算根据上面分析可知，箱梁主要被分为了4.42吨、5.46吨、6吨共计2三种不同的区域进行受力分析（一）、4.42吨处支架计算1、贝雷弯矩、剪力、绕度的验算根据方案对支架最大跨径11米，宽1米处进行内力分析。根据荷载分布和实际情况，按简支梁控制计算。(1)、每米恒载45B工字钢荷载：0.875×6×1.2=6.3KN/m式中1.15为连接件扩大系数，下面的同样。箱梁荷载：44.2*1.2*1.05=55.7KN/m砼超重系数：1.05；施工荷载：2.5×1×1.4=3.5KN/m振捣荷载取：2.0×1×1.4=2.8KN/m。倾倒混凝土时产生的冲击荷载：2.0×1×1.4=2.8KN/m风荷载：0.3×1×1.4=0.42KN/mQ合=6.3+57.7+3.5+2.8+2.8+0.42=74.42KN/mM恒=1/8qL^2=0.125×74.42×11^2=1126KN.m注：q------每米所有载荷重量（KN/m）L------现浇梁支撑跨径（m）Q恒=q×11/2/6=74.42×11/2/6=68KN<[σ]=170Mpa（考虑多跨连续梁中间支点受力）注：q------荷载总重（KN）剪力验算；345B工字钢W=1500cm3σ=Mmax/W=1126/1.5/6=125Mpa<[σ]=170Mpa所以跨中基础采用6根45B工字钢是满足要求的。（二）、5.46吨处支架计算1、贝雷弯矩、剪力、绕度的验算根据方案对支架跨径13米，宽2.63米处进行内力分析。根据荷载分布和实际情况，按简支梁控制计算。(1)、每米恒载45B工字钢荷载：0.875×8×1.2=8.4KN/m式中1.15为连接件扩大系数，下面的同样。箱梁荷载：54.6*1.2*1.05=68.8KN/m砼超重系数：1.05；施工荷载：2.5×2.63×1.4=9.21KN/m振捣荷载取：2.0×2.63×1.4=7.36KN/m。倾倒混凝土时产生的冲击荷载：2.0×2.63×1.4=7.36KN/mQ合=8.4+68.8+9.21+7.36+7.36=101.13KN/mM恒=1/8qL^2=0.125×101.13×11^2=1530KN.m注：q------每米所有载荷重量（KN/m）L------现浇梁支撑跨径（m）Q恒=q×11/2/8=70KN（考虑多跨连续梁中间支点受力）4注：q------荷载总重（KN）剪力验算；45B工字钢W=1500cm3σ=Mmax/W=1530/1.5/8=128Mpa<[σ]=170Mpa所以跨中基础采用8根45B工字钢是满足要求的。（三）、6吨处支架计算1、贝雷弯矩、剪力、绕度的验算根据方案对支架跨径11米，宽2.89米处进行内力分析。根据荷载分布和实际情况，按简支梁控制计算。(1)、每米恒载45B工字钢荷载：0.875×8×1.2=8.4KN/m式中1.15为连接件扩大系数，下面的同样。箱梁荷载：60*1.2*1.05=75.6KN/m砼超重系数：1.05；施工荷载：2.5×2.89×1.4=10.1KN/m振捣荷载取：2.0×2.89×1.4=8.1KN/m。倾倒混凝土时产生的冲击荷载：2.0×2.89×1.4=8.1KN/mQ合=8.4+75.6+10.1+8.1+8.1=109.8KN/mM恒=1/8qL^2=0.125×109.8×11^2=1661KN.m5注：q------每米所有载荷重量（KN/m）L------现浇梁支撑跨径（m）Q恒=q×11/2/8=109.8×11/2/8=75.5KN（考虑多跨连续梁中间支点受力）注：q------荷载总重（KN）弯矩产生的剪力...
