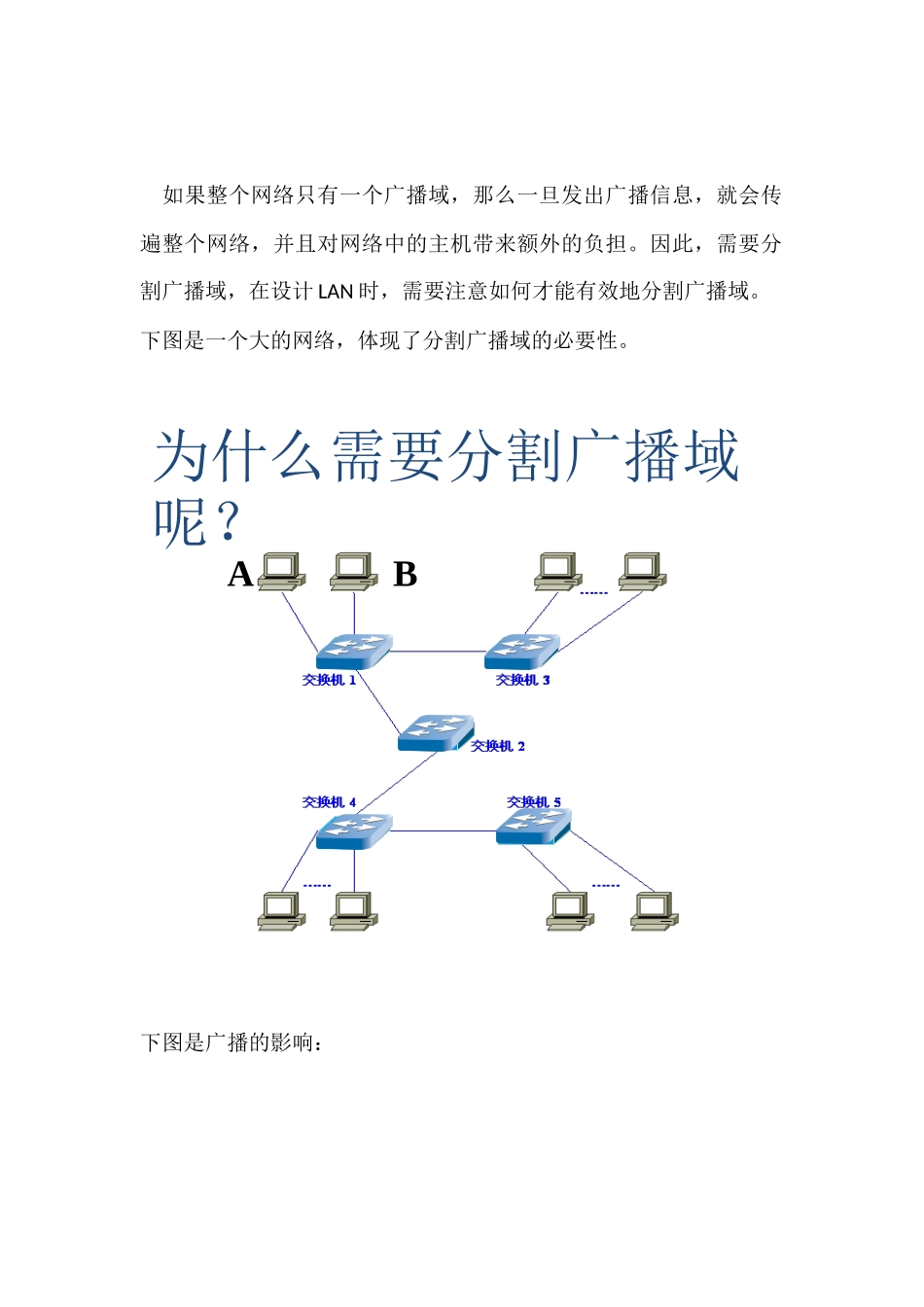

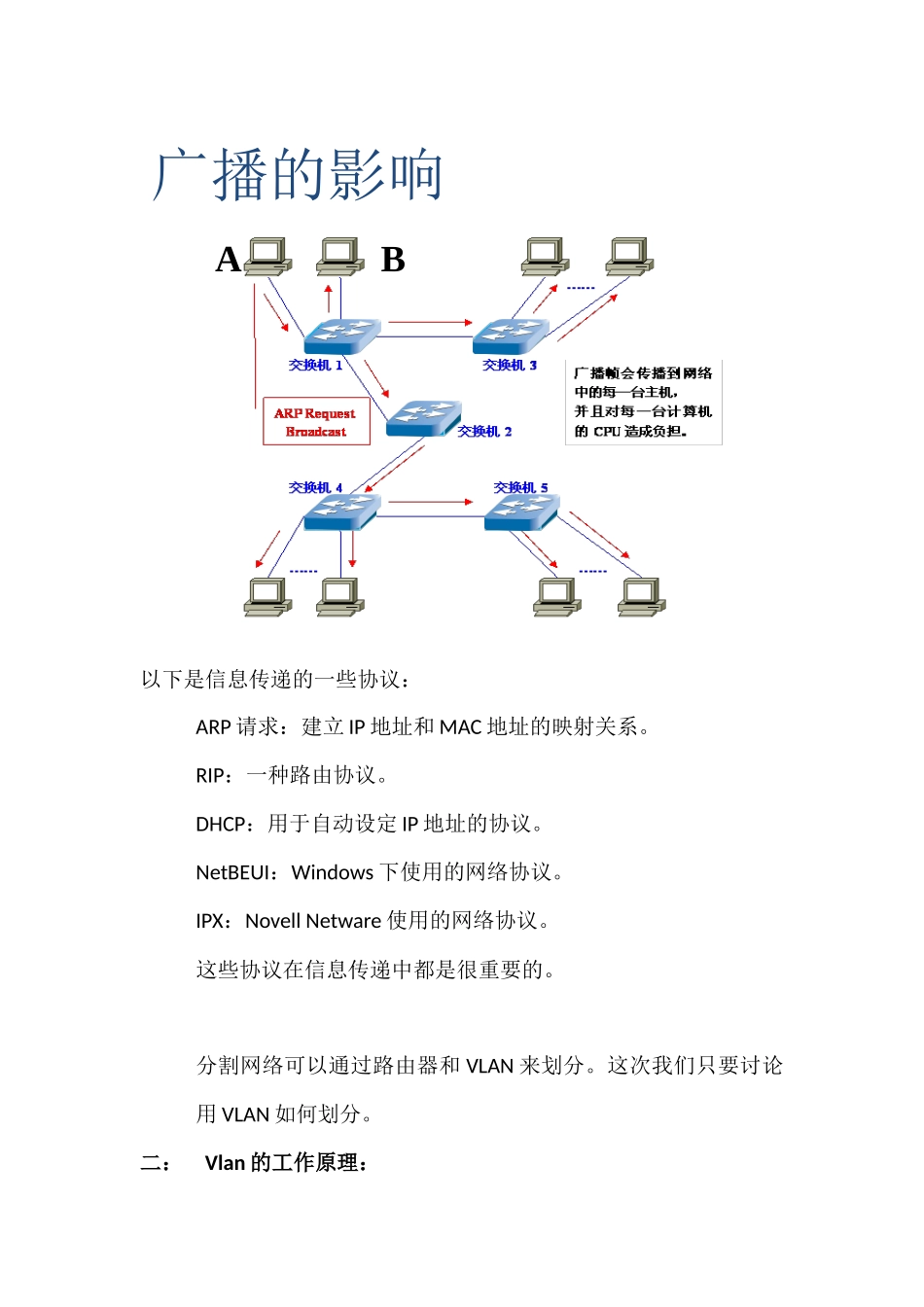

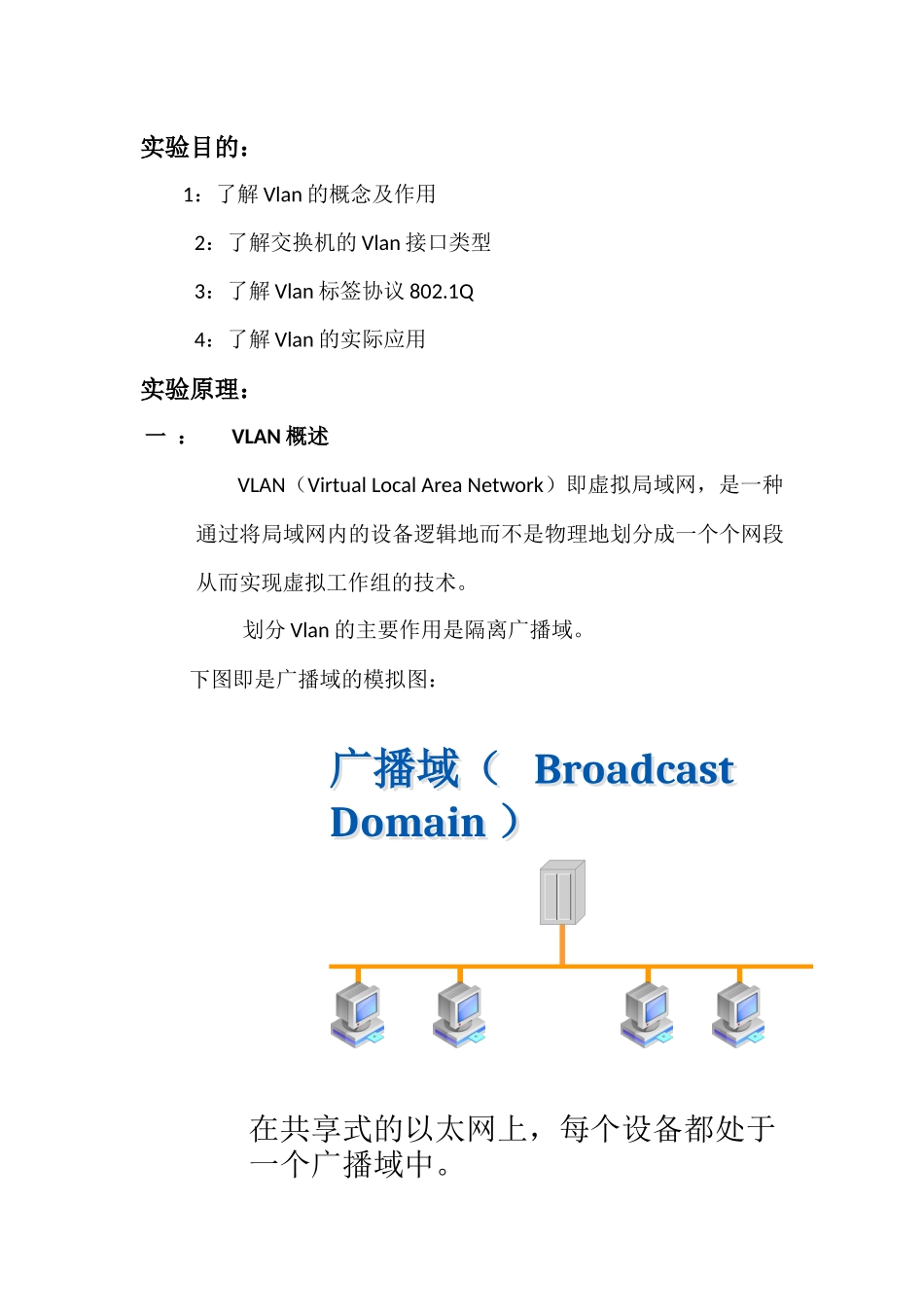

实验目的:1:了解Vlan的概念及作用2:了解交换机的Vlan接口类型3:了解Vlan标签协议802.1Q4:了解Vlan的实际应用实验原理:一:VLAN概述VLAN(VirtualLocalAreaNetwork)即虚拟局域网,是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。划分Vlan的主要作用是隔离广播域。下图即是广播域的模拟图:广播域(BroadcastDomain)广播域(BroadcastDomain)在共享式的以太网上,每个设备都处于一个广播域中。如果整个网络只有一个广播域,那么一旦发出广播信息,就会传遍整个网络,并且对网络中的主机带来额外的负担。因此,需要分割广播域,在设计LAN时,需要注意如何才能有效地分割广播域。下图是一个大的网络,体现了分割广播域的必要性。下图是广播的影响:为什么需要分割广播域呢?AB以下是信息传递的一些协议:ARP请求:建立IP地址和MAC地址的映射关系。RIP:一种路由协议。DHCP:用于自动设定IP地址的协议。NetBEUI:Windows下使用的网络协议。IPX:NovellNetware使用的网络协议。这些协议在信息传递中都是很重要的。分割网络可以通过路由器和VLAN来划分。这次我们只要讨论用VLAN如何划分。二:Vlan的工作原理:AB广播的影响下图是VLAN单机工作图:下图是跨交换机VLAN的工作:单机VLAN的工作1234市场部财务部交换机vlan10vlan20aaabbbcccdddTObbbVlan10p1p2Vlan20p3p4下图是报文的类型:有两种,带标签的和不带标签的。跨交换机VLAN的工作12341234交换机1交换机2市场部市场部财务部财务部55vlan10vlan10vlan20vlan20vlan10vlan20AAAAAAAATT报文报文报文报文v10v10报文报文Vlanuntagtag10p1,p2p520p3,p4p5Vlanuntagtag10p1,p2p520p3,p4p5报文的类型报文的类型不带标签的报文untag带标签的报文tagMACIP数据MACIP数据Vlan标识端口类型有Access和Trunk两种。Access发送不带标签的报文;一般与pc、server相连时使用;Trunk发送带标签的报文;一般用于交换机级联端口传递多组vlan信息时使用;以下是VLAN工作的总结:交换机接收报文时需要判断报文在哪个vlan中转发根据收到的报文属性判断tag报文——按照tag中vid标识转发untag报文——按照接收端口所在vlan转发交换机发送报文时需要判断是否携带vid标记根据发送端口的vlan属性判断access端口——发送untag报文trunk端口——发送tag报文以下是VLAN的标准:AccessPorts一个Accessports只属于一个VLANAccess端口发送不带标签的报文缺省所有端口都包含在vlan1中,且都是AccessportsTrunkports一个Trunkports可以属于多个VLANTrunkports通过发送带标签的报文来区别某一数据包属于哪一VLAN标签遵守IEEE802.1q协议标准以下是VLAN的一个应用:以下是实验要求:1:一个HUB的所有端口是属于同一个广播域吗?是属于同一个冲突域吗?交换机呢?答:一个HUB的所有端口是属于一个广播域的,HUB所有的端口都宽带小区宽带小区中要求每个用户都能与外网通信,但用户之间不能互通,防止其中一用户出现网络问题(如中毒)其他用户也一起受影响。小区汇聚楼道接入1#楼道接入2#24122424T(v2-v24)T(v2-v24)T(v25-v47)T(v25-v47)T(v2-v47)在同一个广播域和冲突域下,且HUB只能转发数据;而交换机不能分割广播域,其每个端口属于不同的冲突域,即交换机可以分割冲突域。2、能够在一条链路上承载多vlan的链路,叫什么链路?该链路上的数据和只能承载单个vlan的链路上的数据有什么不同?答:能够在一条链路上承载多vlan的链路,叫trunk链路。它能在交换机和交换机或者交换机与路由之间进行多个vlan的数据传输。而只能承载单个vlan的链路的端口一般都是access口,这种端口能够传输何种vlan完全取决于管理员对交换机的配置,但无论如何配置,该端口的链路都只能传输一种vlan。比如说把交换机上的f0/0口配置成access口,而把f0/0口放入vlan2中那么该端口就只能传输vlan2的数据。3、在星型网络里构造VLAN构造图如下:其中,设置了两个VLAN,PC0和PC2属于VLAN1,VLAN号设置为我的学号21,PC1和PC3设置为VLAN2,VLAN号为22.下面表格即为各个主机的设置:主机号IP号所属VLAN号PC0192.168.121.121PC1192.168.121.222PC2192.168.121....
