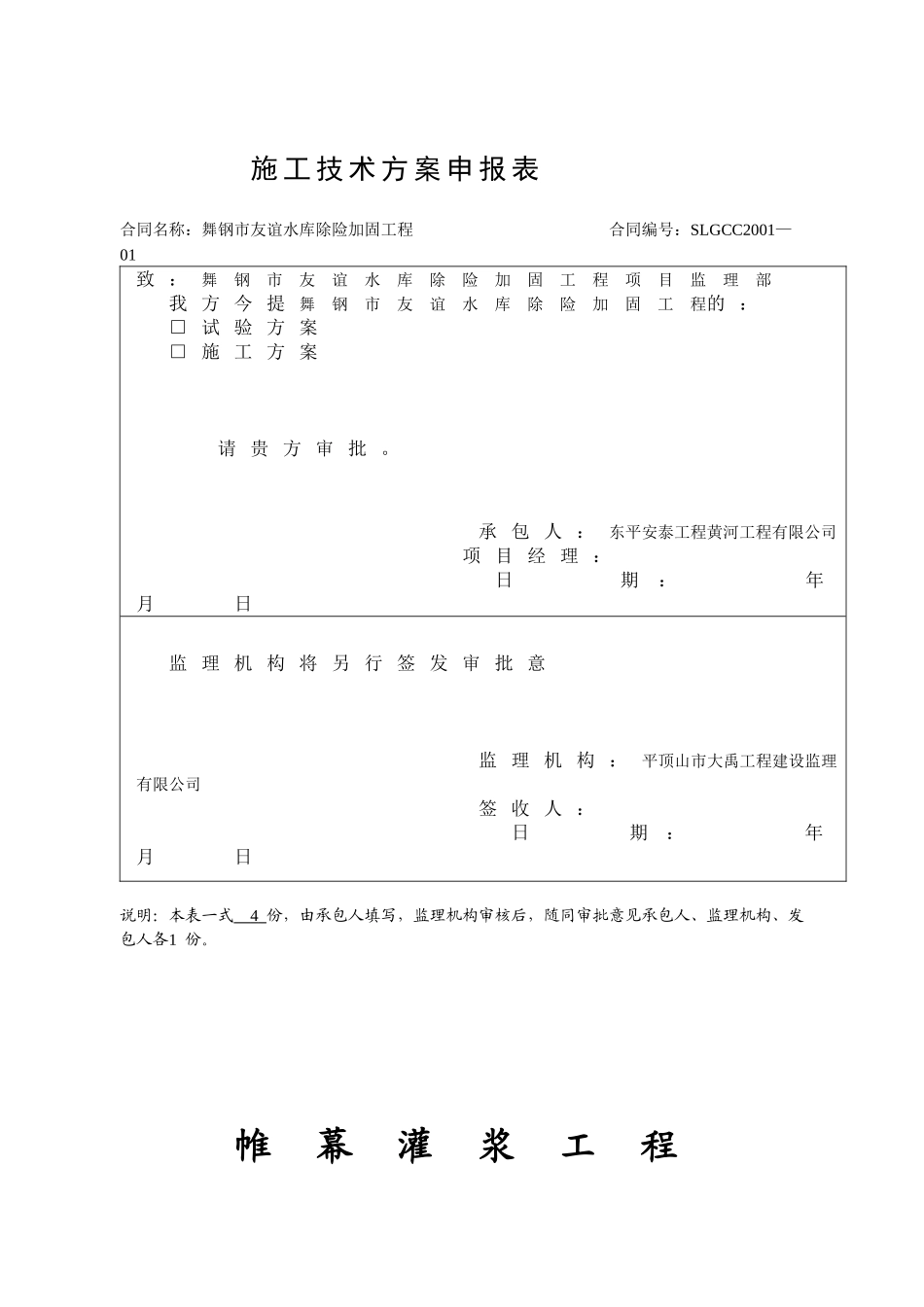

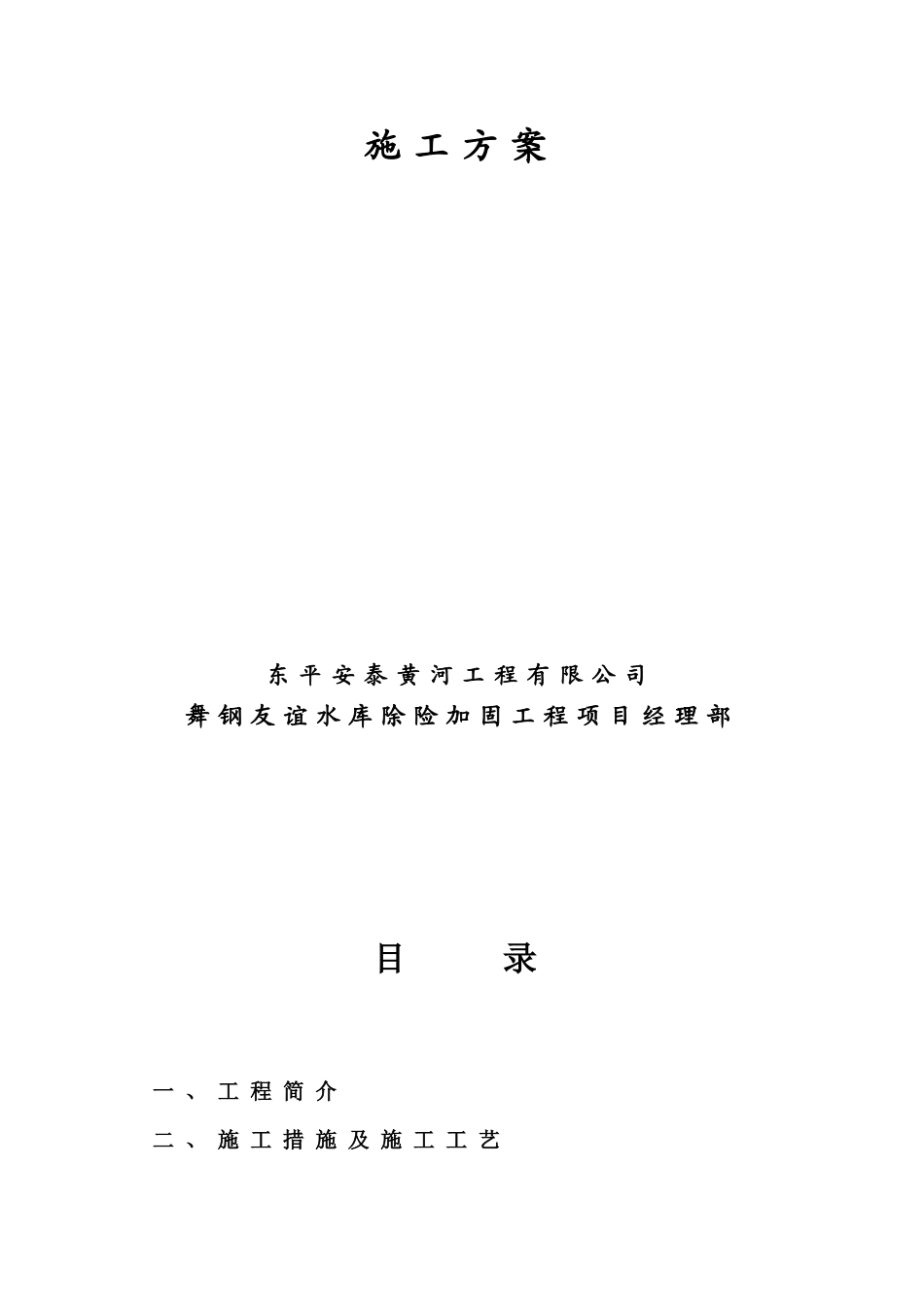

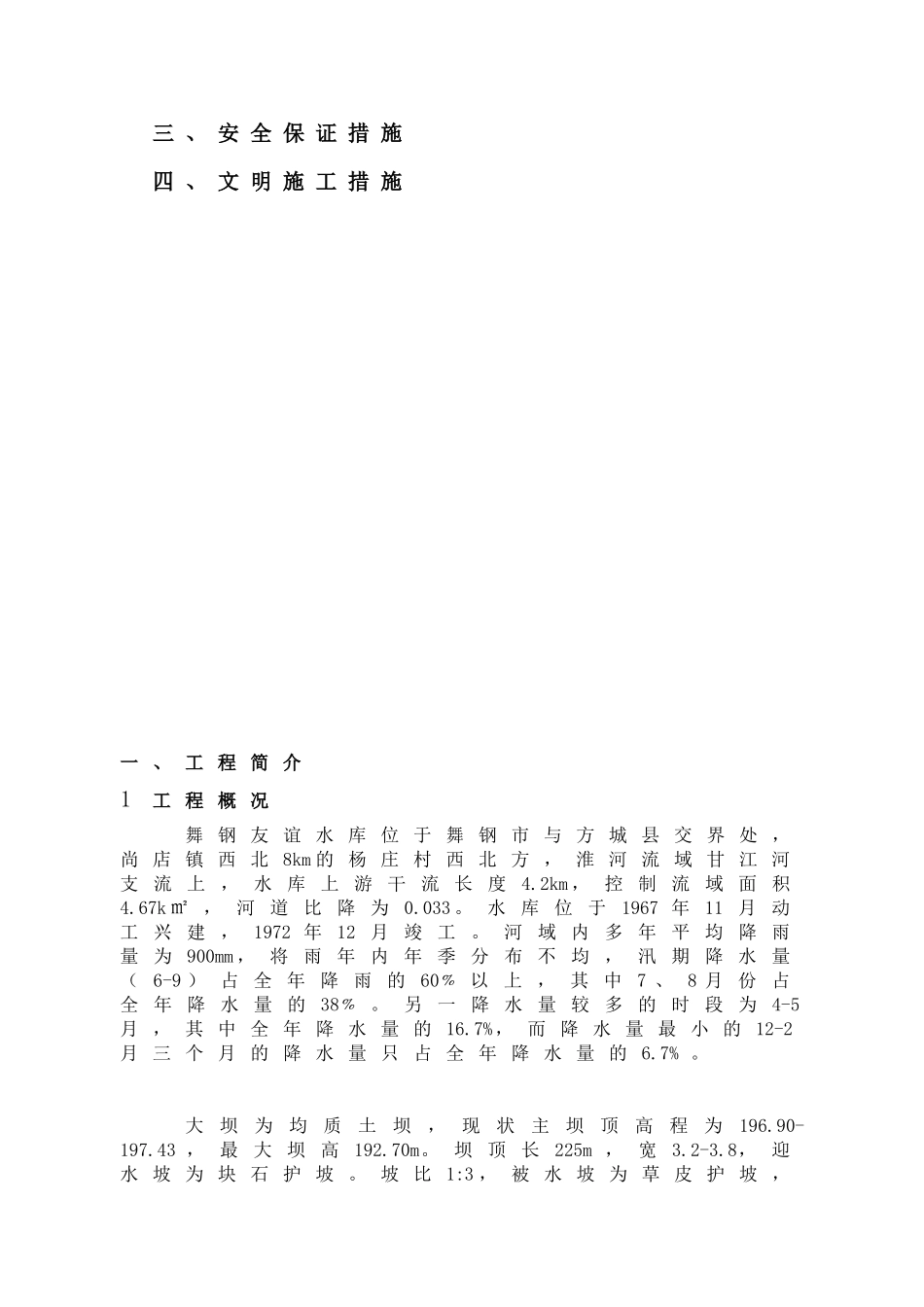

施工技术方案申报表合同名称：舞钢市友谊水库除险加固工程合同编号：SLGCC2001—01致：舞钢市友谊水库除险加固工程项目监理部我方今提舞钢市友谊水库除险加固工程的：□试验方案□施工方案请贵方审批。承包人：东平安泰工程黄河工程有限公司项目经理：日期：年月日监理机构将另行签发审批意监理机构：平顶山市大禹工程建设监理有限公司签收人：日期：年月日说明：本表一式4份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人各1份。帷幕灌浆工程施工方案东平安泰黄河工程有限公司舞钢友谊水库除险加固工程项目经理部目录一、工程简介二、施工措施及施工工艺三、安全保证措施四、文明施工措施一、工程简介1工程概况舞钢友谊水库位于舞钢市与方城县交界处，尚店镇西北8km的杨庄村西北方，淮河流域甘江河支流上，水库上游干流长度4.2km，控制流域面积4.67k㎡，河道比降为0.033。水库位于1967年11月动工兴建，1972年12月竣工。河域内多年平均降雨量为900mm，将雨年内年季分布不均，汛期降水量（6-9）占全年降雨的60﹪以上，其中7、8月份占全年降水量的38﹪。另一降水量较多的时段为4-5月，其中全年降水量的16.7%，而降水量最小的12-2月三个月的降水量只占全年降水量的6.7%。大坝为均质土坝，现状主坝顶高程为196.90-197.43，最大坝高192.70m。坝顶长225m，宽3.2-3.8，迎水坡为块石护坡。坡比1:3，被水坡为草皮护坡，自上而下依次为1:2.48、1:3.1。。二、施工措施及施工工艺1.施工安排钻孔灌浆根据施工强度，安排施工人员，灌浆拟采用3台150型潜孔式地质钻机自下而上分段循环钻灌，“三班制”连续作业。2施工布置3台钻机分别设在副坝左岸，灌浆泵也分别设在副坝左岸。3防渗灌浆施工防渗灌浆工艺流程图如下：埋设孔口管钻机就位、钻进钻孔冲洗压水试验灌浆封孔孔位孔深孔斜验孔压力时间效果中间抽查压力稳定流量时间中间抽查压力水灰比结束标准中间抽查渗漏密实残孔中间抽查资料整理分析制浆密度检测灌浆工艺流程图测量定孔位灌浆试验3.1测量定孔位根据设计图纸，孔距为1.5m，根据孔位测量控制点用经纬仪和钢尺配合准确确定灌浆孔的孔位，按设计编号标识孔号，红漆标记在孔位一侧。3.2钻孔（1）钻孔设备初步选用150型潜孔式地质钻机钻孔，另配160型泥浆泵、压水试验器、流量计、压力表、压力软管、供水管和阀门等机具、备件等。（2）钻机就位、钻进1台150型潜孔式地质钻机，在沿灌浆孔轴线方向按同一方向移位钻灌、三班制作业。钻机按钻孔顺序安装、就位，钻头对中、钻杆与地面保持垂直，保证钻机立轴和孔口管的方向与设计孔向一致。检查孔按规定分段钻取岩芯，分孔装箱、标示，摄相，并描述。灌浆孔全程测孔斜，其孔底偏差不大于下表规定。帷幕灌浆钻孔孔底偏差值孔深(m)2030405060最大允许偏差0.250.50.51.151.5备注孔深大于60m时，按设计或监理人指示。检查孔的孔底偏差与灌浆孔相同，其它孔的孔底偏差不大于1/40孔深。坝体和强风化层采用合金钻头钻进，基岩弱风化层采用金钢钻头钻进，钻孔过程中要准确记录实际灌浆孔的孔深。为补充地质资料，每个灌浆单元选用部分一序孔作为先导孔钻进，测定地下水位、勘查岩层特性，测定孔深，以作为该单元灌浆孔的代表。测定地下水位时，水位稳定标准为：每5min测读一次孔内水位，水位下降速度连续两次均小于5cm/min时，可认为稳定，以最后的观测值作为地下水位值。检查孔和先导孔分段和钻孔方法与灌浆孔相同。每次取岩芯长度在3m以内，并按取芯顺序统一编号，填牌装箱，每箱拍摄照片2张，详细进行岩芯描述。钻孔时，若每一钻进循环芯样获得率小于80%，则下一次钻进减少50%的钻孔循环深度；此时若芯样获得率仍小于80%，钻孔依次减少50%，直至钻孔循环深度为50cm为止，若芯样获得率仍很低，则考虑更换钻机或改进钻进方法。（4）注意事项①随时检测孔斜，偏斜超过要求，立即纠正，必要时采取补救措施。②控制钻机钻进压力，防止因压力过大而使钻孔倾斜，确保成孔孔径上下一致、孔壁平顺。③确保孔位、孔深、成孔方向符合设计，孔位偏差不得超过10cm、孔底偏差值不得大于25cm。④对岩层岩性，冲洗水、钻孔压力、芯样长度、芯样...
