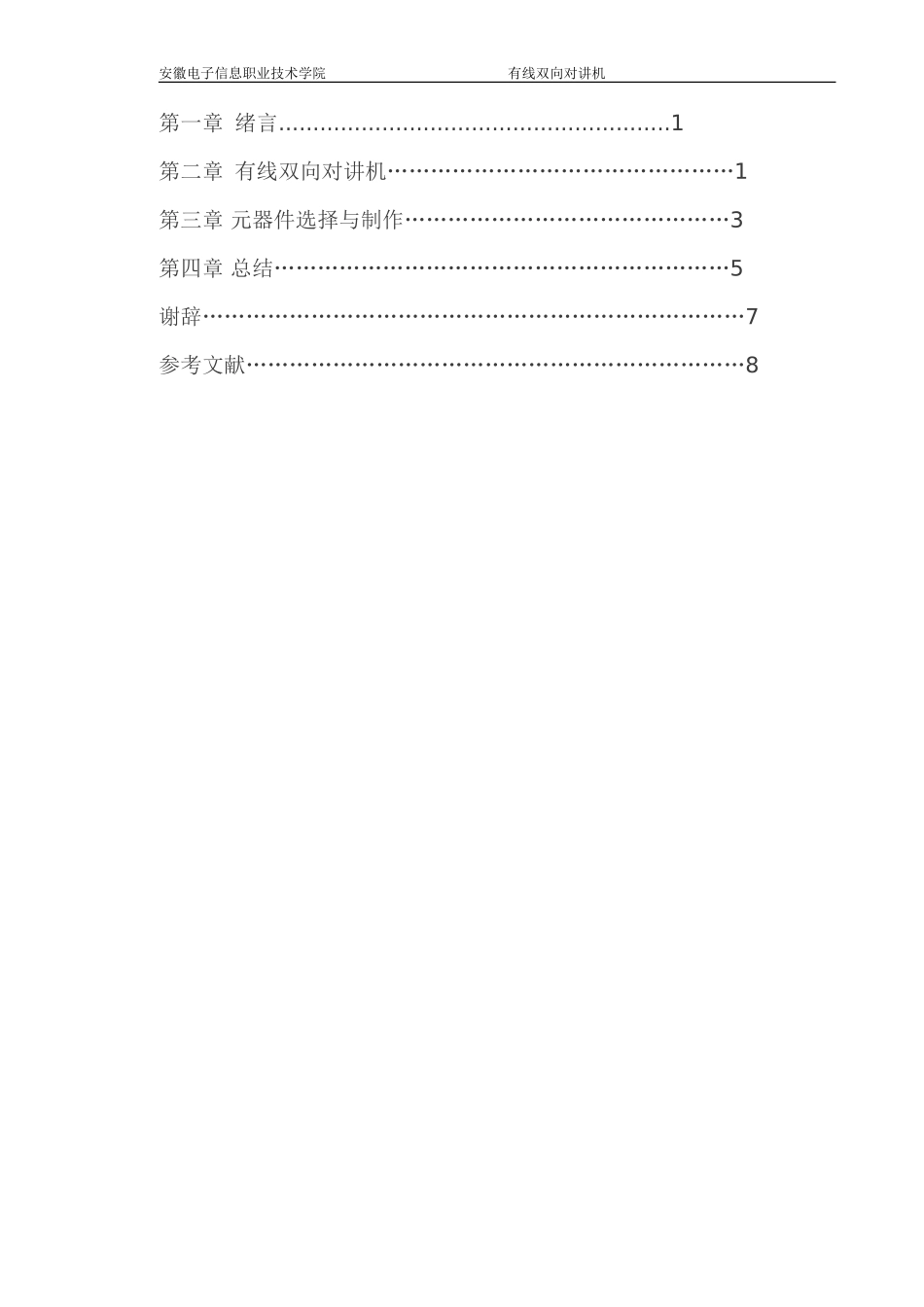

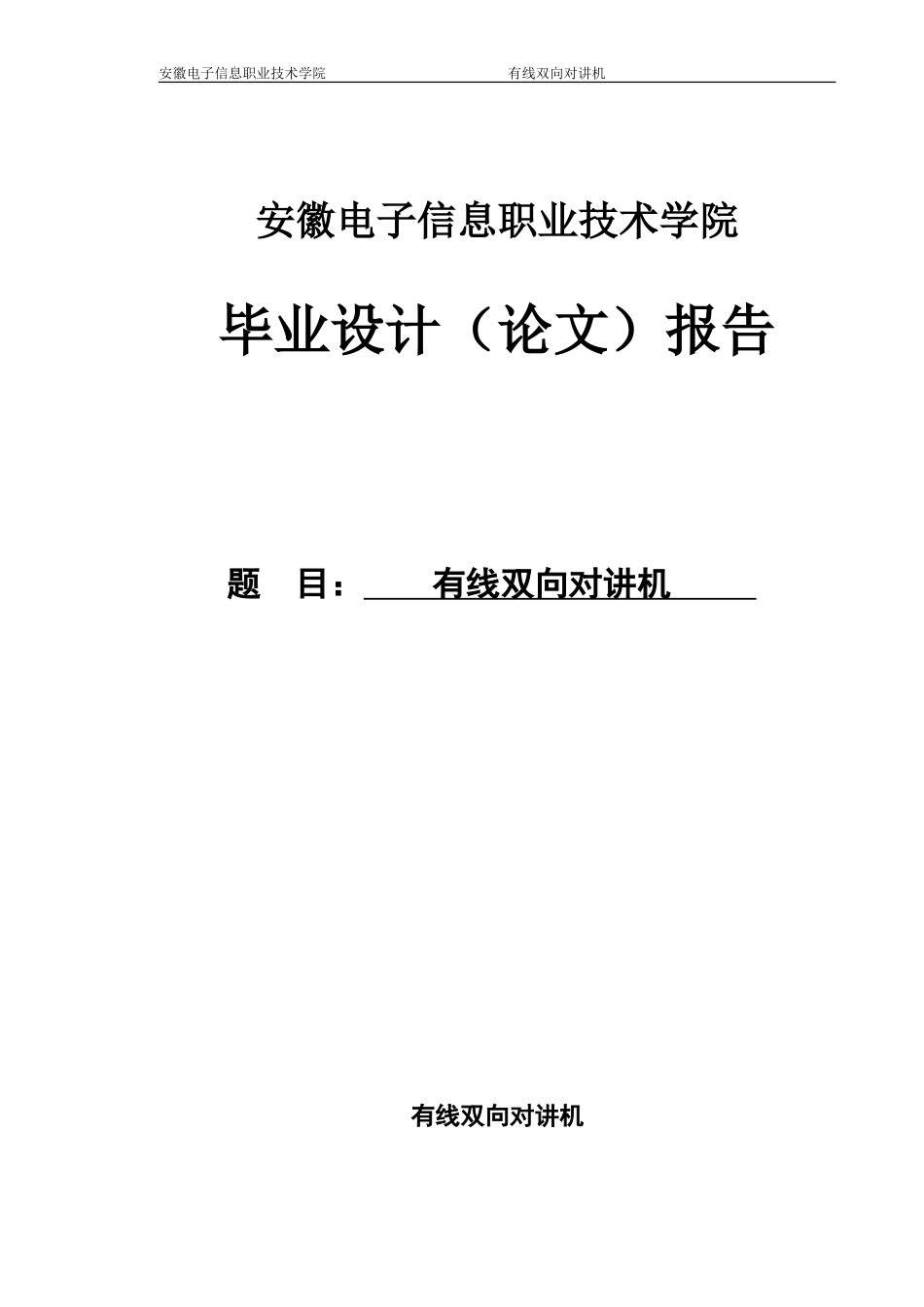

安徽电子信息职业技术学院有线双向对讲机安徽电子信息职业技术学院毕业设计（论文）报告题目：有线双向对讲机有线双向对讲机安徽电子信息职业技术学院有线双向对讲机摘要对讲机主要应用在公安、民航、运输、水利、铁路、制造、建筑、服务等行业，用于团体成员间的联络和指挥调度，以提高沟通效率和提高处理突发事件的快速反应能力。随着对讲机进入民用市场，人们外出旅游、购物也开始越来越多地使用对讲机。本文介绍的对讲机电路由甲机和乙机两部分组成，在开阔地的对讲距离大于500m。关键词：对讲机工作原理电路设计目录安徽电子信息职业技术学院有线双向对讲机第一章绪言.........................................................1第二章有线双向对讲机…………………………………………1第三章元器件选择与制作………………………………………3第四章总结………………………………………………………5谢辞…………………………………………………………………7参考文献……………………………………………………………8安徽电子信息职业技术学院有线双向对讲机第一章绪言在手机非常普及的今天，人们为什么还会选择使用对讲机？对讲机与手机相比有许多独特的地方：对讲机不受网络限制，在网络未覆盖到的地方对讲机可以让使用者轻松沟通；对讲机提供一对一，一对多的通话方式，一按就说操作简单，令沟通更自由,尤其是紧急调度和集体协作工作的情况下,这些特点是非常重要的；即时通话无须拨号一按即通，从而使现场调度更为迅捷、方便；反应迅速、一呼百应，处置紧急突发事件，及时果断，无通话费用。无线对讲机工作于超短波频段，频率高，绕射能力差，主要靠直达波，传播距离主要在视线距离以内。由于地球表面是曲面，假设在平原的平坦地带，有两个人的体高为1.8m，那么，他们能互相见到对方的头部的视线距离约为10—12公里，(我们指的是视线距离，并非真正肉眼可见，类似于借助望远镜平视)，由于电波的波长很短，30MHz的电波波长为10m。地面上的不大建筑物对于电波都有明显的影响，如高山、树木、建筑物、高压输电线路等介质，电磁波要在其中感应出电流，都要损失能量，加上空中有不同程度的干扰电波，这都会减少通话距离。在这种情况下，若他们使用30MHz频段的对讲机，配以0．15m的法向模螺旋天线，相距10—12公里，是难于通话成功的，即使在视线距离内，也非都可以清晰通话。第二章有线双向对讲机第一节电路介绍一、发射部分锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大、激励放大功放，产生额定的射频功率，经过天线开关及低通滤波器，抑制谐波成分，然后通过天1安徽电子信息职业技术学院有线双向对讲机线发射出去二、接收部分接收部分一般为二次变频超外差方式。从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，再经过带通滤波器，进入第一混频，在第一混频器内，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号混频并生成第一中频信号。第一中频信号通过晶体滤波器进一步消除邻道的杂波信号，滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过两个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和音频功率放大器放大，驱动扬声器，得到人们所需的信息。三、调制信号及调制电路人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。四、信令处理CPU产生的CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。五、电源控制CPU控制在不同状态时，送出不同的电源。接收电源：正常处于间歇工作方式，以保证省电。发射电源：发射时才有电。CPU电源：稳定的电源。第二节电路原理图2安徽电子信息职业技术学院有线双向对讲机第...
