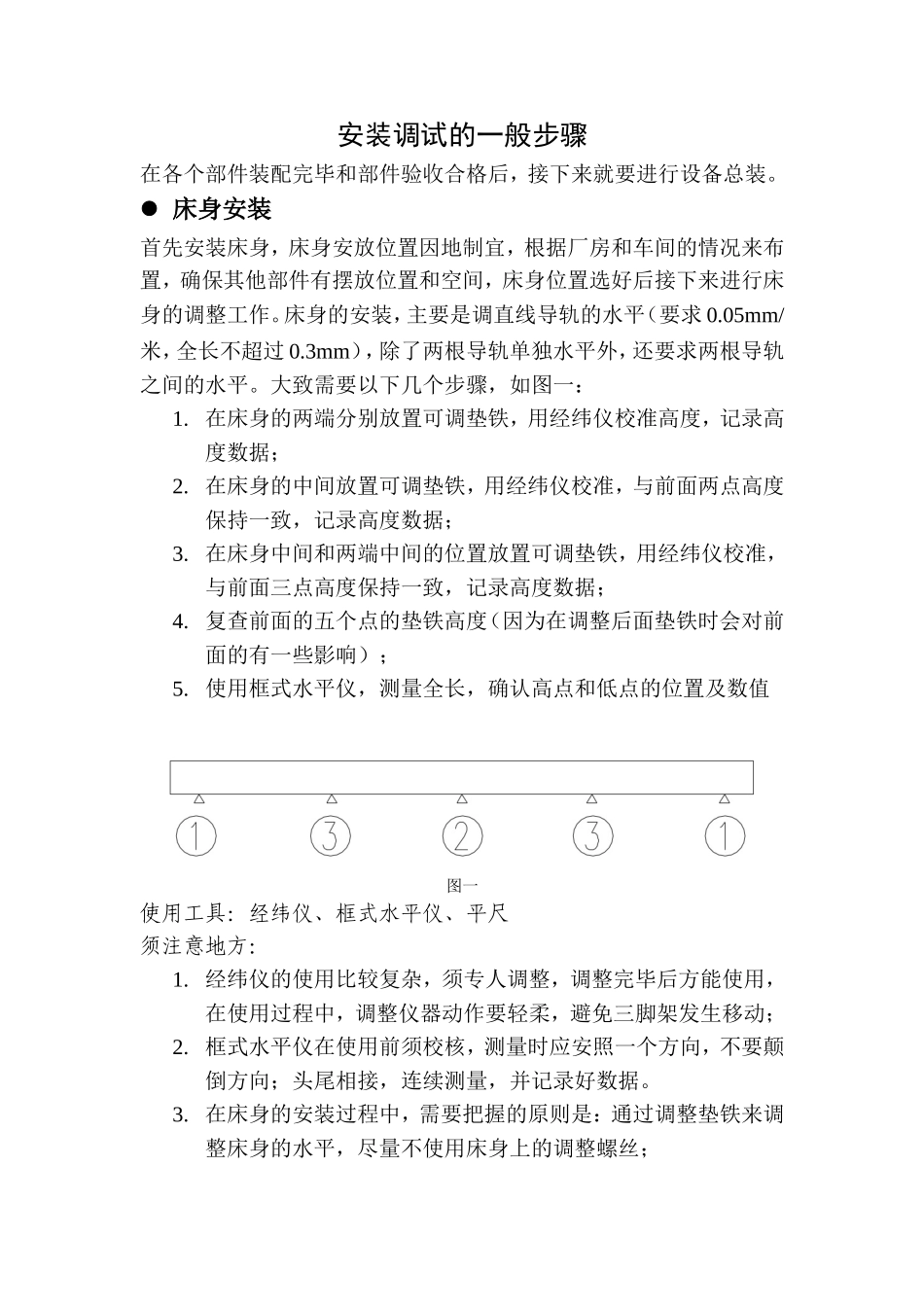

安装调试的一般步骤在各个部件装配完毕和部件验收合格后，接下来就要进行设备总装。床身安装首先安装床身，床身安放位置因地制宜，根据厂房和车间的情况来布置，确保其他部件有摆放位置和空间，床身位置选好后接下来进行床身的调整工作。床身的安装，主要是调直线导轨的水平（要求0.05mm/米，全长不超过0.3mm），除了两根导轨单独水平外，还要求两根导轨之间的水平。大致需要以下几个步骤，如图一：1.在床身的两端分别放置可调垫铁，用经纬仪校准高度，记录高度数据；2.在床身的中间放置可调垫铁，用经纬仪校准，与前面两点高度保持一致，记录高度数据；3.在床身中间和两端中间的位置放置可调垫铁，用经纬仪校准，与前面三点高度保持一致，记录高度数据；4.复查前面的五个点的垫铁高度（因为在调整后面垫铁时会对前面的有一些影响）；5.使用框式水平仪，测量全长，确认高点和低点的位置及数值图一使用工具：经纬仪、框式水平仪、平尺须注意地方：1.经纬仪的使用比较复杂，须专人调整，调整完毕后方能使用，在使用过程中，调整仪器动作要轻柔，避免三脚架发生移动；2.框式水平仪在使用前须校核，测量时应安照一个方向，不要颠倒方向；头尾相接，连续测量，并记录好数据。3.在床身的安装过程中，需要把握的原则是：通过调整垫铁来调整床身的水平，尽量不使用床身上的调整螺丝；4.垫铁摆放的位置要避免与其他部件干涉，造成不必要的麻烦。传递环安装在床身安装完毕后，就可以安装传递环了。传递环的作用在于把辅鼓侧的带束层料运送到主鼓侧，因此传递环就成为了辅助鼓和主鼓共有的一个基准。这就是为什么要先装传递然后再装主、辅鼓的原因。作为一个基准，对传递环的安装提出较为严格的要求，安装传递环可以分为下面几个步骤：图二图三第一是对中，就是传递环中心（立架00200上φ1020的中心线）和床身导轨中心的重合（对中应控制在0.5mm）；如图二中的圈1；第二是垂直，就是说传递环立架（002000）上的加工立面和床身导轨水平面的垂直，是靠加工保证的，就是说传递环装在溜板以后，立面就应该是垂直于水平面的，可以用吊铅坠方法检测，不能超过0.5mm/m，如图三的圈2；2第三摆转，就是传递环立架（002000）上的加工立面和床身导轨延伸方向的垂直，通俗地说就是传递环在导轨上放得正不正（前后方向上，床身有按钮箱的一侧为前），如图二中的圈3。其实第三点是第一点的延伸，要是第一点完全达到要求话，第三点就没有必要了，但是传递环中心线和床身导轨中心都是虚的，不易操作。测量时要使用到直线导轨、百分表、直角尺等，精度要求控制在0.1mm以内（前点和后点的差值）。在图四中提供了一种检测方法，图中X1-X2的绝对值小于0.1mm；图四第四点，测量传递环的中心高，传递环的中心高从零点（床身的下安装面）测量为1050mm，但若从床身导轨面测量的话更方便、准确，也有利于滚压小车中心高的测量，这个数据是840mm，公差控制在±2mm，在图三中的圈4；使用工具：直线导轨（长度应大于700mm，带滑块），百分表（加长表杆），卡尺（量程1500mm），盒尺，高度尺，直角尺，平尺，铅坠注意：1.在进行以上这几个步骤时，应先检查一下传递环溜板（030000）是否安装正确，正确的安装方法时，主导轨一侧滑块3的立面应该与传递环溜板的小立面贴紧，不能有间隙。2.不要忘记作销子，至少应该作两个锥销，在作销子孔前，应锁紧传递环的4个安装螺钉，为了防止传递环有可能的位移，在锁紧过程中逐个螺钉逐渐用力，避免单个螺钉一步到位的锁紧方式，若有个别螺钉与安装孔干涉，可以先不安装此螺钉，等作完销子孔后再处理。辅助鼓传动箱安装安装辅助鼓传动箱应该分几个步骤：第一步，粗找精度；第二步，精找精度。第一步，粗找精度：此时辅助鼓传动箱的位置离最终的目标位置相差较多，百分表的量程不够使用，此时只能使用一些比较粗糙的方法使辅助鼓传动箱的位置大致接近目标位置，为下一步精找精度做好准备。第一，对中，就是说要鼓面块的中心与床身上的刻线标记（床身上辅鼓中心）重合，用铅坠就可以，精度控制在±1mm内；第二，调水平，就是说让辅助鼓的回转中心水平，可以把框式水平仪放置在辅助鼓...
