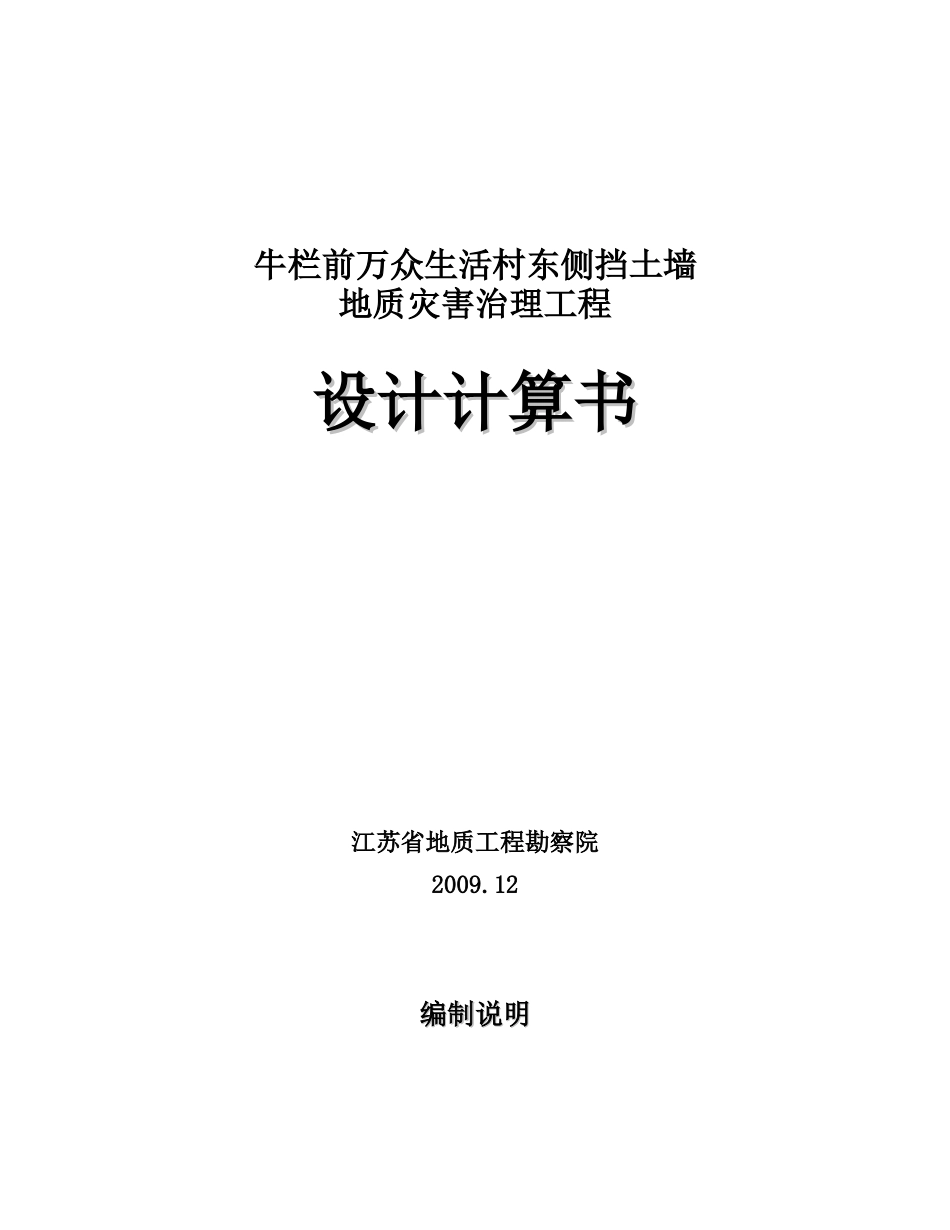

牛栏前万众生活村东侧挡土墙地质灾害治理工程设计计算书设计计算书江苏省地质工程勘察院2009.12编制说明编制说明一、设计依据（一）参考规范及资料1、《建筑边坡工程技术规程》GB50330-2002；2、《建筑桩基技术规范》（JGJ94-2008）；3、《混凝土结构工程施工及验收规范》（GB50204-92）；4、《建筑地基基础设计规范》（GB50007-2002）5、《牛栏前万众生活村东侧挡土墙地质灾害勘查报告》。（二）计算数据根据《牛栏前万众生活村东侧挡土墙地质灾害勘查报告》进行。（三）采用理正岩土计算5.11－边坡稳定分析软件进行分析计算。二、参数取值按《建筑边坡工程技术规范》GB50330-2002标准划分，边坡等级为二级；根据《牛栏前万众生活村东侧挡土墙地质灾害勘查报告》，边坡体稳定性及边坡支护设计时所需的岩土物理力学参数值建议采用下表1中的数值。表1岩土体物理性质指标建议值层号岩土名称承载力特征值fak(kPa)重度γ（kN/m3）基底摩擦系数与锚杆注浆体粘结强度特征值frb(kPa)粘聚力C（kPa)内摩擦角φ（°）11人工填土（Qml）10018.00.155882含砂粘性土（Qdl+pl）16018.40.303020153淤泥（Qdl+pl）8016.0734含粘性土砂（Qdl+pl）14018.00.30308305砾质粘性土（Qel）20017.60.303025186全风化岩(γ53（1）)45019.50.308028257强风化岩(γ53（1）)70021.00.401203532二、剖面计算分析北段、中段和南段挡墙采用的加固方式不同，对三段挡墙分别进行计算：（一）北段挡墙计算该段挡墙采用板桩式挡土墙进行支挡，桩尺寸为1.2m×1.2m，桩间距为4m，桩深入底面下4m，挡土板厚度为0.3m，其配筋计算如下：桩板式挡土墙验算[执行标准：通用]计算项目：北段桩板式挡土墙计算时间：2009-12-1315:57:26星期日------------------------------------------------------------------------原始条件:墙身尺寸:桩总长:7.000(m)嵌入深度:4.000(m)截面形状:方桩桩宽:1.200(m)桩高:1.200(m)桩间距:4.000(m)挡土板的类型数:1板类型号板厚(m)板宽(m)板块数10.3003.0001嵌入段土层数:2柱底支承条件:自由计算方法:M法2土层序号土层厚(m)重度(kN/m3)M(MN/m4)11.10018.00010.000250.00017.60020.000初始弹性系数A:0.000(MN/m3)初始弹性系数A1:0.000(MN/m3)物理参数:桩混凝土强度等级:C30桩纵筋合力点到外皮距离:35(mm)桩纵筋级别:HRB335桩箍筋级别:HPB235桩箍筋间距:200(mm)板混凝土强度等级:C30板纵筋合力点到外皮距离:35(mm)板纵筋级别:HRB335挡土墙类型:一般挡土墙墙后填土内摩擦角:8.000(度)墙后填土粘聚力:8.000(kPa)墙后填土容重:18.000(kN/m3)墙背与墙后填土摩擦角:8.000(度)土压力计算方法:库仑坡线土柱:坡面线段数:1折线序号水平投影长(m)竖向投影长(m)换算土柱数120.0000.0001第1个:距离1.000(m),宽度17.000(m),高度2.000(m)地面横坡角度:30.000(度)墙顶标高:0.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB50010--2002）注意：内力计算时，库仑土压力分项(安全)系数=1.200=====================================================================第1种情况:一般情况[土压力计算]计算高度为3.000(m)处的库仑主动土压力第1破裂角：50.000(度)Ea=51.142Ex=50.644Ey=7.118(kN)作用点高度Zy=0.611(m)(一)桩身内力计算计算方法:m法背侧——为挡土侧；面侧——为非挡土侧。背侧最大弯矩=399.762(kN-m)距离桩顶4.571(m)面侧最大弯矩=0.000(kN-m)距离桩顶0.429(m)最大剪力=252.854(kN)距离桩顶6.000(m)桩顶位移=18(mm)点号距顶距离弯矩剪力位移土反力(m)(kN-m)(kN)(mm)(kPa)10.000-0.000-0.000-180.00020.143-0.000-0.000-180.00030.2860.000-0.000-180.00040.429-0.000-0.000-170.00050.5710.000-0.000-170.00060.7140.000-0.000-160.000370.8570.000-0.000-160.00081.0000.000-0.000-150.00091.1430.024-0.494-150.000101.2860.192-2.067-140.000111.4290.670-4.813-140.000121.5711.623-8.731-140.000131.7143.220-13.821-130.000141.8575.628-20.084-130.000152.0009.405-35.725-120.000162.14316.282-60.745-120.000172.28626.817-86.937-110.000182.42941.177-114.301-110.000192.57159.530-...
