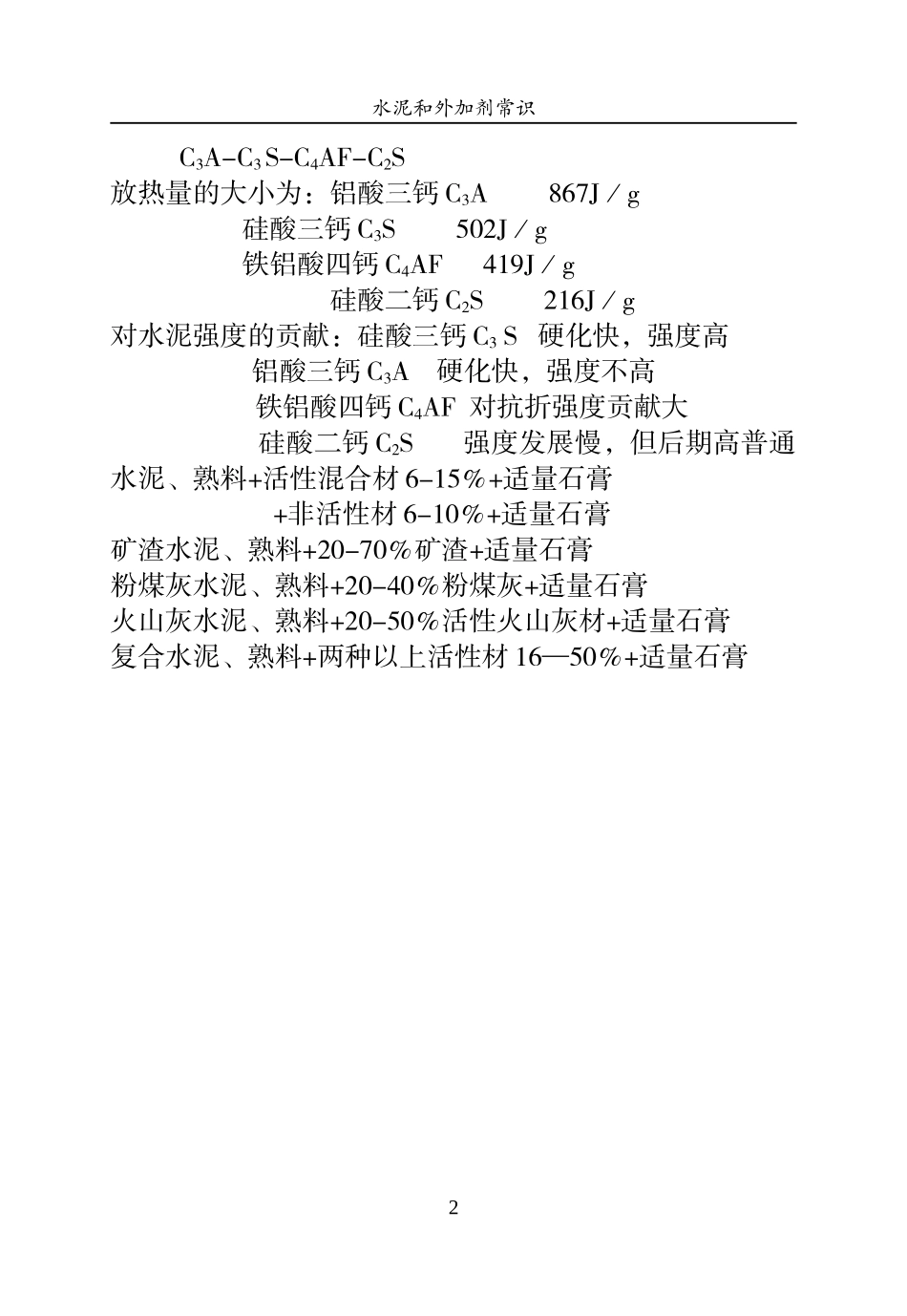

水泥和外加剂常识山西凯迪建材有限公司研发中心第一章水泥一、水泥的分类：硅酸盐水泥，铝酸盐水泥，铁铝酸盐水泥和外加剂常识水泥，硫酸盐水泥四大类。二、目前市场应用最广泛的水泥是普通（PO）硅酸盐水泥，凡有硅酸盐水泥熟料加0-5％的石灰石或粒化高炉矿渣和适量石膏，磨细制成的水硬性胶凝材料称为硅酸盐水泥。1、硅酸盐水泥（1）掺合料硅酸盐水泥包括普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥。（2）特种硅酸盐水泥包括中低热水泥、道路水泥、抗硫酸盐水泥、白色水泥、快硬水泥。（3）PI型水泥：水泥熟料+适量的石膏磨细PII型水泥：水泥熟料+5％以内的石灰石或粒化高炉矿渣+适量石膏2、硅酸盐水泥的化学成分和矿物成分（1）化学成分：氧化钙CaO60-67%氧化硅SiO219-24%氧化铝A12O34-7%氧化铁Fe2O32-5%（2）有害成分：氧化镁MgO<5％三氧化硫SO3<3.5%(掺石膏所带)过烧的石灰CaO<1％氧化钾和氧化钠为水泥的碱含量过烧的石灰（CaO）和水反应非常慢，可达一年到两年R2O(水泥的碱含量)=Na2O(氧化钠)+0.658K2O(氧化钾)（3）矿物成分：硅酸三钙C3S37-60％硅酸二钙C2S15-37％铝酸三钙C3A7-15％铁铝酸四钙C4AF10-18％熟料中的矿物成分的特点：水化速度由快到慢1水泥和外加剂常识C3A-C3S-C4AF-C2S放热量的大小为：铝酸三钙C3A867J／g硅酸三钙C3S502J／g铁铝酸四钙C4AF419J／g硅酸二钙C2S216J／g对水泥强度的贡献：硅酸三钙C3S硬化快，强度高铝酸三钙C3A硬化快，强度不高铁铝酸四钙C4AF对抗折强度贡献大硅酸二钙C2S强度发展慢，但后期高普通水泥、熟料+活性混合材6-15％+适量石膏+非活性材6-10％+适量石膏矿渣水泥、熟料+20-70％矿渣+适量石膏粉煤灰水泥、熟料+20-40％粉煤灰+适量石膏火山灰水泥、熟料+20-50％活性火山灰材+适量石膏复合水泥、熟料+两种以上活性材16—50％+适量石膏2冷却水泥和外加剂常识第二章水泥的生产及水泥和水的反应过程不超过0.6％的碱含量水泥叫低碱水泥，反之叫高碱水泥。一、硅酸盐水泥的生产工艺：生产原料：石灰石粘土或页岩铁矿石干法生产（环保性差，但消耗能源少）湿法生产(加水变成球状)（温度及时间的控制是硅酸三钙形成的关键所在，也是熟料强度的关键所在）铝酸三钙C3A硅酸三钙C3S铁铝酸四钙C4AF硅酸二钙C2S加适量石膏磨细为PI型硅酸盐水泥加<5％石灰石或粒化高炉矿渣为PII型硅酸盐水泥加不同混合材——掺混合材的硅酸盐水泥二、硅酸盐水泥的凝结和硬化3粉碎磨细配料煅烧（立窑、旋窑）温度（1300-1450℃）熔融状态硅酸盐水泥熟料水泥和外加剂常识水泥+水=水泥浆塑化下降越来越稠固体强度上升水泥——浆塑性等于零——水泥石变化动力是硅酸盐水泥熟料中矿物质成份和水发生反应反应过程：①铝酸三钙C3A+H2O水化铝酸钙(CAH)②硅酸三钙C3S＋H2O水化硅酸钙(CSH)板状层状晶体③铁铝酸四钙C4AF+H2O水化铝酸钙（CAH）和水铁酸钙（CFH）④硅酸二钙C2S+H2O水化硅酸钙(CSH)和碱（Ca（OH）2）水化铝酸钙CAH+石膏AFt（钙钒石）针状晶体难溶于水CAH+AFt+H2OAFm(低硫铝酸钙)晶体，能溶于水、碱式盐水泥的颗粒大多<0.08mmAFt3CaO·A12O3·3CaSO4·31H2O水泥和水反应，首先是从水泥颗粒的表面开始出水化产物，而水泥颗粒变小，矿物成份的减少，水化物增加。铝酸三钙C3A首先和水反应生成水化铝酸钙CAH，为了调节凝结时间，便于施工、成型，加石膏做调凝剂，CAH+石膏AFt钙钒石成针状包围在水泥颗粒周围，减少水和水泥颗粒的接触，降低水化反应，AFt体积膨胀2.5倍的碱式盐。铝酸三钙C3A在水中生成的水化铝酸钙CAH都是不稳定的，不是最后生成物，在硅酸水泥浆体中，熟料中的C3A实际上是在石膏存在的情况下反应的。C3A+3CaSO4当石膏消耗完毕后，水泥中尚未水化的C3A与AFt生成单硫性水化铝酸钙AFm(3CaO·A12O3·3CaSO4·124水泥和外加剂常识H2O)。铁铝酸四钙的水化和C3A相似，在有石膏存在时，其反应与C3A相似，生成三硫型铁铝酸钒藕单硫型铁铝酸钙，其中还有氧化钙和氧化镁。第三章外加剂一、外加剂的定义混凝土外加剂是在拌制混凝土过程中掺入用以改变混凝土性能的物质，通常情况下，混凝土外加剂掺入量不大于水泥用量的5％。二、常用外加剂的定义如下：1、普...
