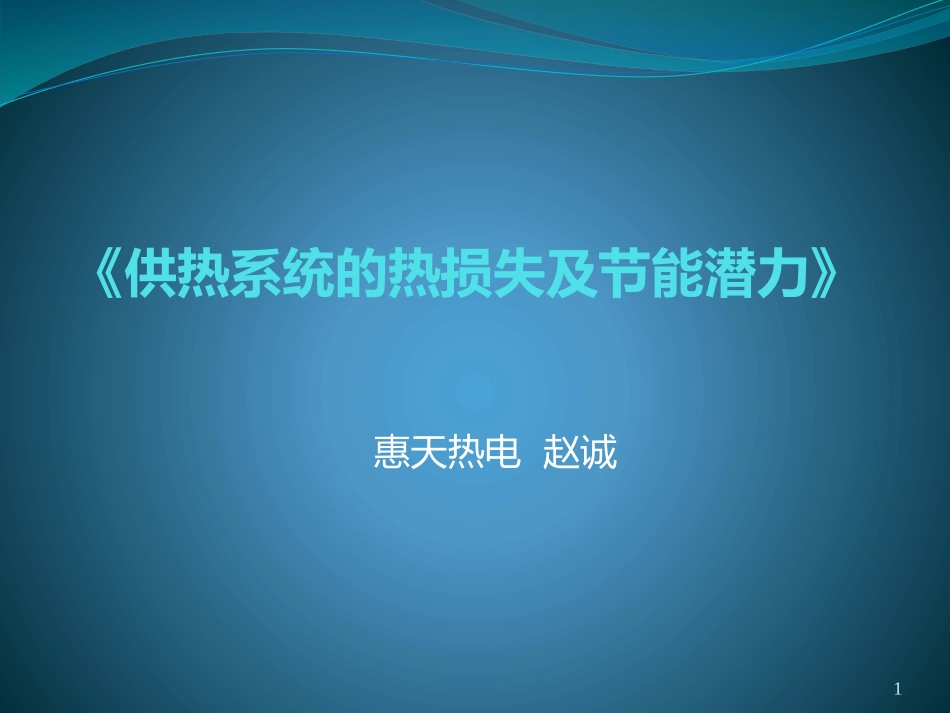

供热系统的热损失及节能潜力(赵诚)VIP免费

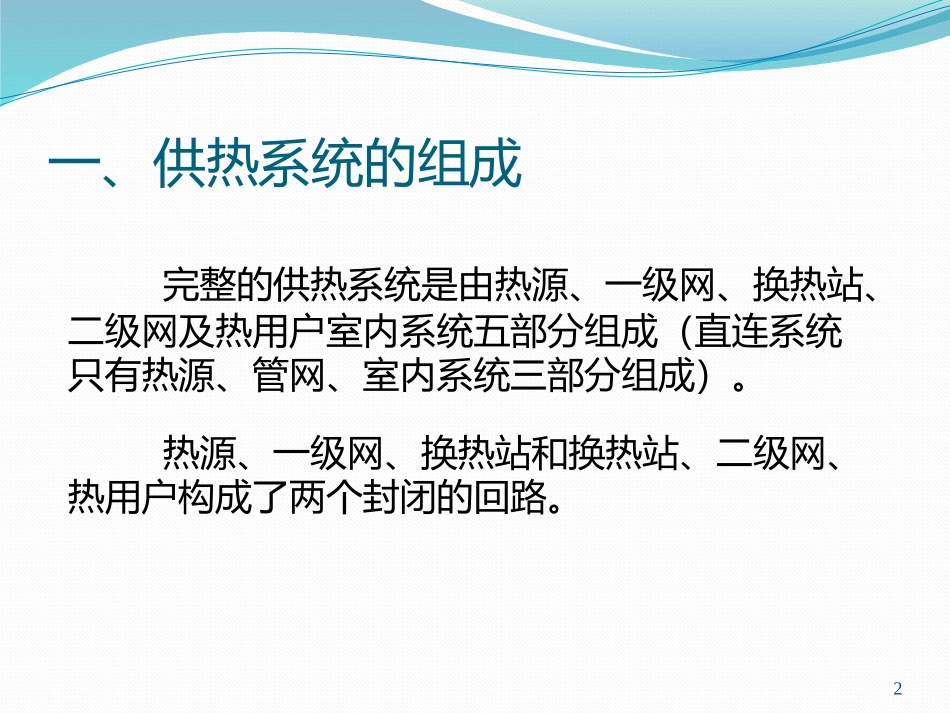

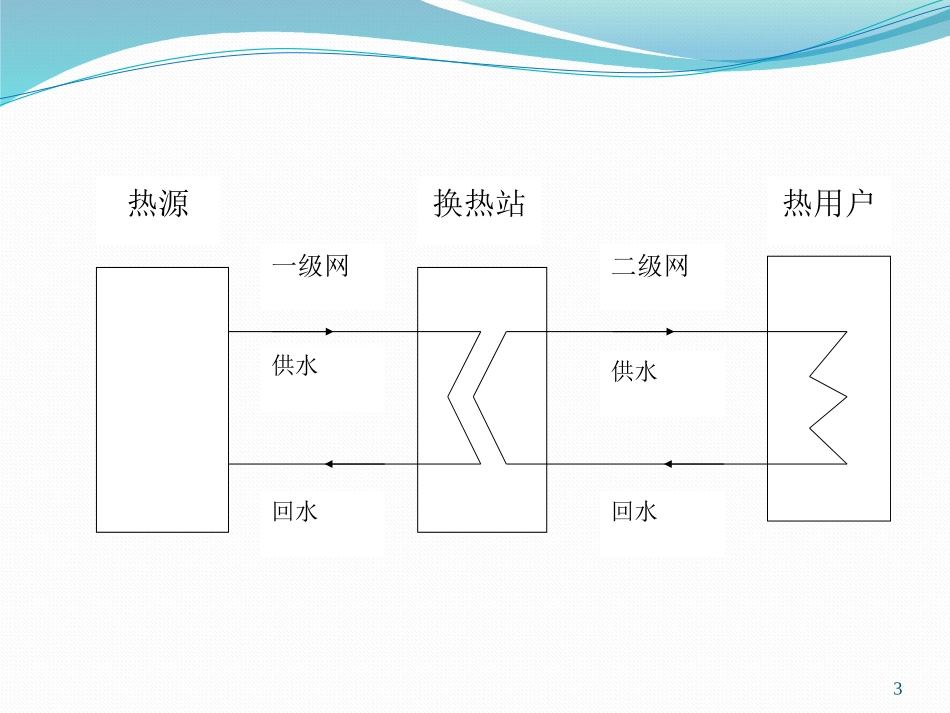

《供热系统的热损失及节能潜力》惠天热电赵诚1一、供热系统的组成完整的供热系统是由热源、一级网、换热站、二级网及热用户室内系统五部分组成（直连系统只有热源、管网、室内系统三部分组成）。热源、一级网、换热站和换热站、二级网、热用户构成了两个封闭的回路。2热源热用户换热站一级网供水回水二级网回水供水3热源：一般分为热电厂供热热源和区域锅炉房供热热源。热电厂热源主要是利用汽轮机同时生产电能和热能合供系统供热。供热汽轮机的型式主要分为背压式汽轮机和抽汽式汽轮机。分别利用汽轮机的排汽和从汽轮机中抽汽，经热网水加热器供出热量。4区域锅炉房：一般把容量大于等于29MW（2400x104kcal/h）的锅炉房称为热源厂，而把29MW以下的锅炉房称为区域锅炉房。集中供热概念曾以“双十”为标准，即供热面积10万平方米以上，或单台锅炉超过7MW（600×104kcal/h）。随着城市规模的逐步扩大及“拆小建大”工程的实施，其标准在不断的提升。5一级网（一级供热网路）主要是指连接热源与换热站之间的管网。一般由管线、井室、补偿器、固定墩等组成。相对二级网而言，一级网运行参数较高（一般设计为供水130℃，回水70℃，实际运行一般在供水100℃左右，回水50℃左右。）管网的输送距离较远（多数10km左右，远的也有10km以上，甚至几十公里的）。管径较粗，且便于平衡调节。6换热站（又称热力站）是两个封闭的供热回路交汇的地方。它起着调节供向热用户的热媒参数，热能转换及热量分配的作用。换热站的主要设备为换热器和循环水泵。一般以供5万平方米~10万平方米规模为宜。7二级网（二级供热网路）主要是指换热站与用户室内系统之间相连接的管网。相对于一级网而言，二级网的运行参数较低（一般设计为供水80℃，回水60℃。实际运行一般供水在55℃，回水在40℃之间或更低。）管网输送距离短，管径细，支线井、进户井多，系统难调节平衡。8室内系统室内系统一般由二级网入户井以内的立杠，支线管，室内管线和散热器组成。按照敷设方式分：可分为垂直式和水平式系统。按每组立管的根数分，又可分为单管和双管系统。散热器多为铸铁散热器，如大60、小60、四柱型。还有钢制散热器，及地热盘管散热器。9二、供热系统的热损失煤炭、热力、电力、水是热力系统消耗的主要能源。热力系统的热损失是造成上述能耗过高的主要损失。热源损失：包括锅炉燃烧热损失，电能浪费等，但主要损失是由锅炉运行效率低，耗煤过高造成的。102011~2012采暖年度，惠天公司对在运锅炉进行了热工测试。数据如下：序号热源名称锅炉吨位热损失反平衡效率（%）排烟热损失（%）气体未完全燃烧热损失（%）固体未完全燃烧热损失（%）散热损失（%）灰渣物理热损失（%）q2q3q4q5q612号3#15t/h23.090.221.70.981.1552.8826号2#15t/h30.380.29.020.980.9958.433郭家2#40t/h29.500.29.960.720.8458.784郭家3#40t/h26.950.29.960.720.8461.335滑翔一3#90t/h10.040.29.450.80.7878.736滑翔二3#130t/h9.250.28.260.870.7980.637向工4#10t/h36.220.26.921.110.8454.728宜春2#10t/h31.460.29.461.110.856.979三洞桥2#40t/h28.770.26.170.720.8463.3110泉园一4#40t/h22.180.24.560.890.6571.5111泉园一1#40t/h20.190.24.560.80.6573.6012沈东6#90t/h9.240.29.990.81.0078.7711从数据中分析：20t/h以下的锅炉基本上运行效率在60%以下，40t/h锅炉运行效率在60%~70%之间，90t/h及以上锅炉运行效率在78%~80%之间。由此可见，锅炉吨位越小，热损失越大，效率越低。12按照锅炉反平衡效率的计算方法。锅炉的热效率：Q1=Qr-Q2-Q3-Q4-Q5-Q6Q1—有效利用热Qr—入炉热量Q2—排烟热损失Q3—气体不完全燃烧热损失Q4—固体不完全燃烧热损失Q5—散热损失Q6—灰渣热损失13锅炉热效率q2~q6分别为各项热损失占入炉热量的比例。14一般DN100,δ=35mm厚散热损失28.4W/m；DN400,δ=45mm厚散热损失62.3W/m；预制保温管的热损≤3%；旧的供热管沟热损约30%。大量的散热损失多发生在存在有问题的管网。如保温材质不好，容重低。保温脱落，管道浸泡在污水中。还有井室管道不保温，入户管道不保温等等。热网（包括一、二级管网）热损失。主要有散热损失...
