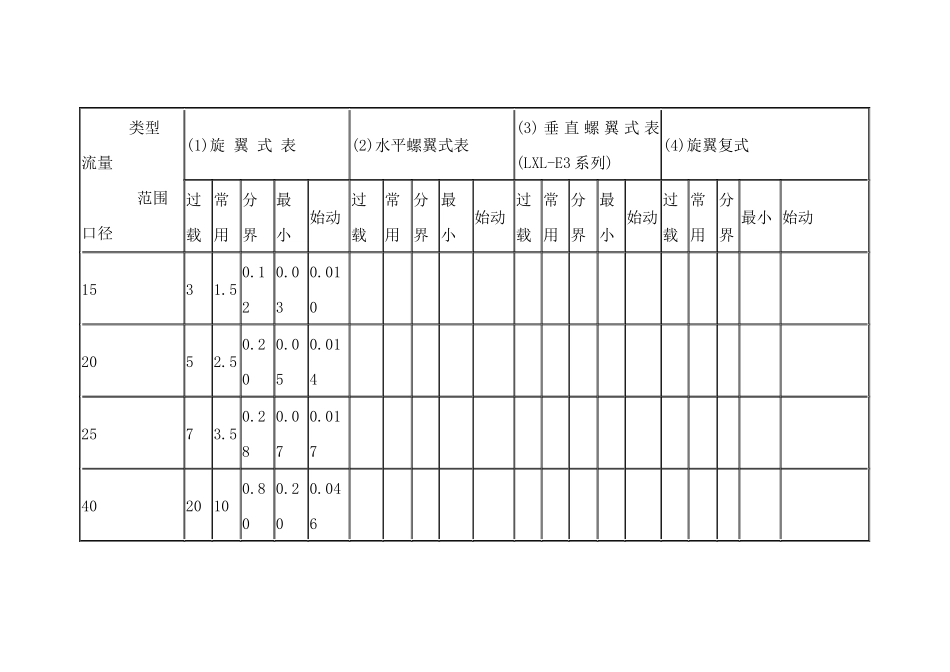

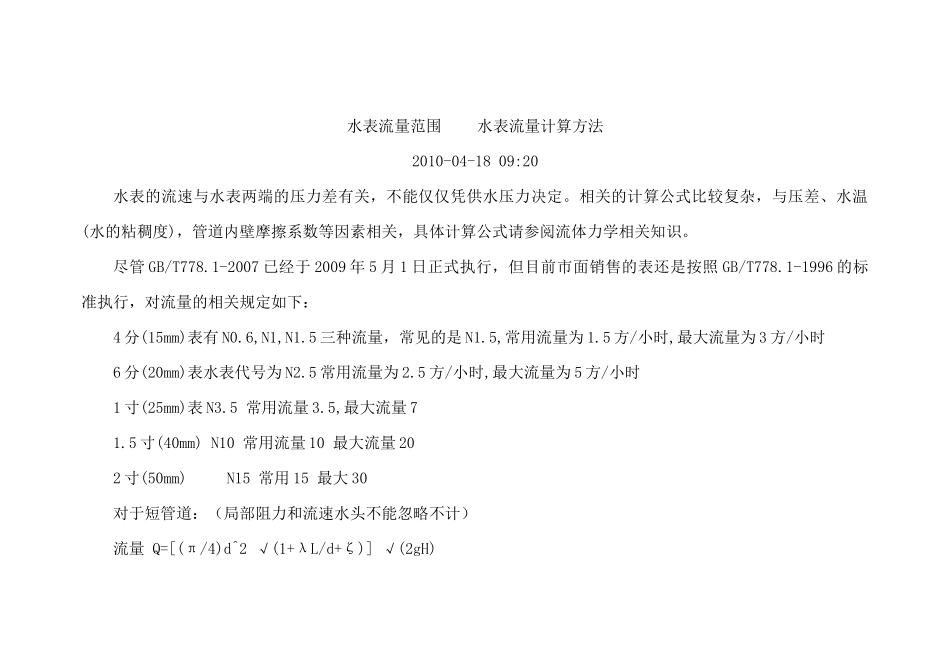

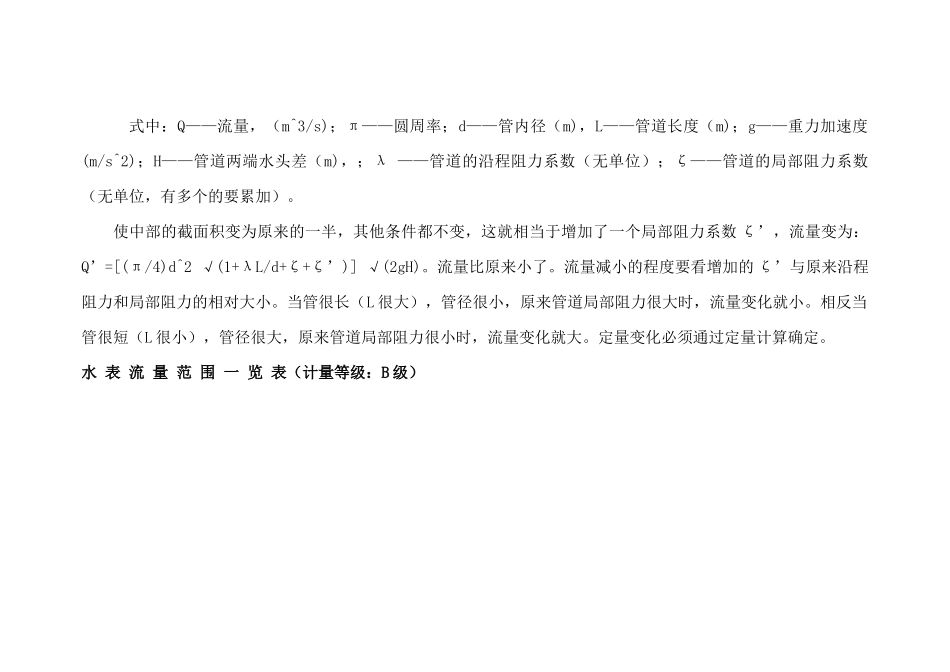

水表流量范围水表流量计算方法2010-04-1809:20水表的流速与水表两端的压力差有关，不能仅仅凭供水压力决定。相关的计算公式比较复杂，与压差、水温(水的粘稠度)，管道内壁摩擦系数等因素相关，具体计算公式请参阅流体力学相关知识。尽管GB/T778.1-2007已经于2009年5月1日正式执行，但目前市面销售的表还是按照GB/T778.1-1996的标准执行，对流量的相关规定如下：4分(15mm)表有N0.6,N1,N1.5三种流量，常见的是N1.5,常用流量为1.5方/小时,最大流量为3方/小时6分(20mm)表水表代号为N2.5常用流量为2.5方/小时,最大流量为5方/小时1寸(25mm)表N3.5常用流量3.5,最大流量71.5寸(40mm)N10常用流量10最大流量202寸(50mm)N15常用15最大30对于短管道：（局部阻力和流速水头不能忽略不计）流量Q=[(π/4)d^2√(1+λL/d+ζ)]√(2gH)式中：Q——流量，（m^3/s)；π——圆周率；d——管内径（m)，L——管道长度（m)；g——重力加速度(m/s^2)；H——管道两端水头差（m)，；λ——管道的沿程阻力系数（无单位）；ζ——管道的局部阻力系数（无单位，有多个的要累加）。使中部的截面积变为原来的一半，其他条件都不变，这就相当于增加了一个局部阻力系数ζ’，流量变为：Q’=[(π/4)d^2√(1+λL/d+ζ+ζ’)]√(2gH)。流量比原来小了。流量减小的程度要看增加的ζ’与原来沿程阻力和局部阻力的相对大小。当管很长（L很大），管径很小，原来管道局部阻力很大时，流量变化就小。相反当管很短（L很小），管径很大，原来管道局部阻力很小时，流量变化就大。定量变化必须通过定量计算确定。水表流量范围一览表（计量等级：B级）类型流量范围口径(1)旋翼式表(2)水平螺翼式表(3)垂直螺翼式表(LXL-E3系列)(4)旋翼复式过载常用分界最小始动过载常用分界最小始动过载常用分界最小始动过载常用分界最小始动1531.50.120.030.0102052.50.200.050.0142573.50.280.070.0174020100.800.200.04650301530.450.090301530.45*0.2530201.50.30.1080603060.900.300804081.20*0.2480553.00.60.20603060.050.01410010050101.500.40012060121.80*0.4120804.50.70.2210050100.050.0141502001002030.550300150304.50*1.053002009.01.50.40200100200.07/0.200.017/0.046200500250507.50*1.62508004008012300120060012018注1：流量单位：m3/h；（1）、（2）为标准规定值、（3）、（4）不同厂家的产品可能会有所不同；*无技术要求，为实测值。注2：流量值可根据水表的计量等级和代号得到，水表代号标注在表面上，代表常用流量值，如“N1.5”表示常用流量为1.5m3/h。过载流量为２N（2倍常用流量）。分界流量和最小流量根据计量等级而定。A级：当N＜15时，分界流量为0.10N，最小流量为0.04N；当N≥15时，分界流量为0.30N，最小流量为0.08N。B级：当N＜15时，分界流量为0.08N，最小流量为0.02N；当N≥15时，分界流量为0.20N，最小流量为0.03N。以上数据依据GB/T778.1-1996标准（其中始动流量依据JJG162-85检定规程）。部分流量参数检定规程与标准有所不同，具体请查阅检定规程。
