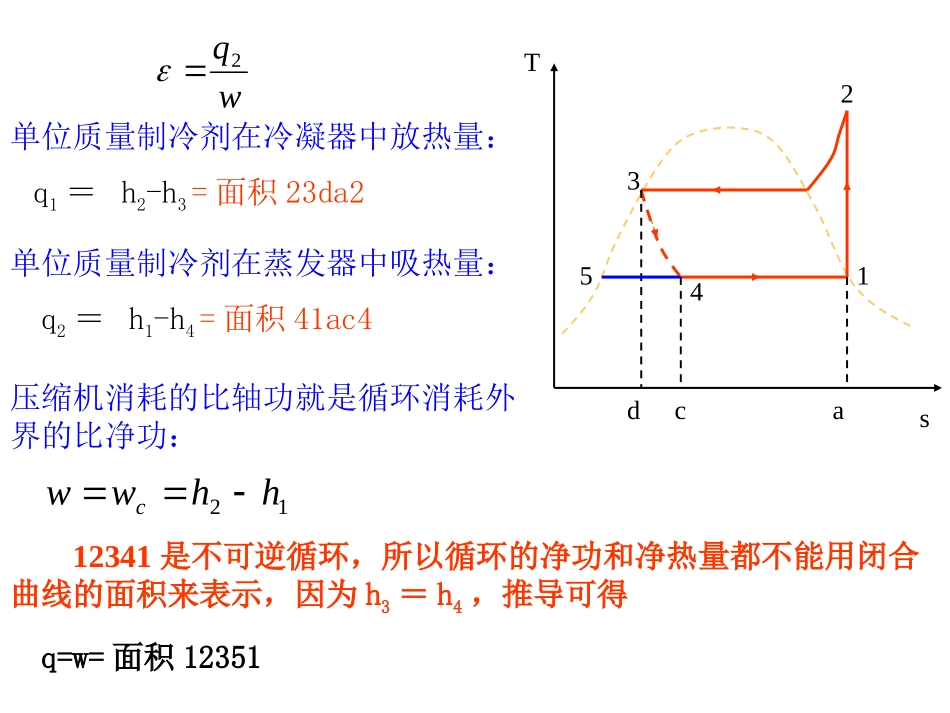

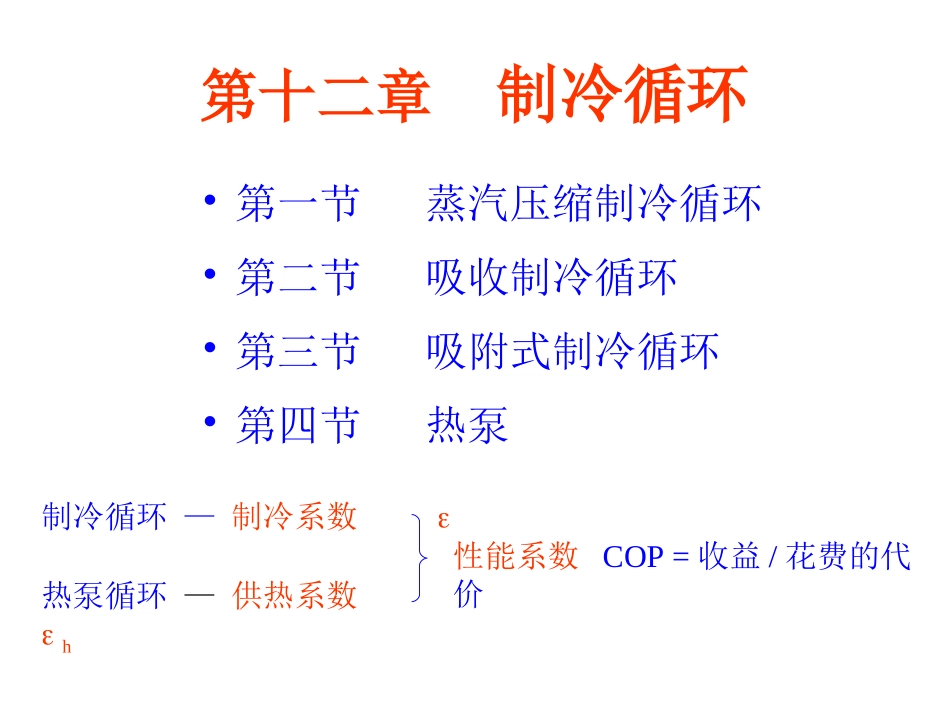

第十二章制冷循环•第一节蒸汽压缩制冷循环•第二节吸收制冷循环•第三节吸附式制冷循环•第四节热泵制冷循环—制冷系数热泵循环—供热系数h性能系数COP=收益/花费的代价第一节蒸气压缩制冷循环一、蒸气压缩制冷的理想循环蒸发器q2压缩机q1w冷凝器膨胀阀1234Ts12341-2:制冷剂在压缩机中的绝热压缩过程2-3:制冷剂在冷凝器中的定压放热过程3-4:制冷剂在膨胀阀中的绝热节流过程4-1:制冷剂在蒸发器中的定压定温气化过程Ts1234wq2单位质量制冷剂在冷凝器中放热量：q1＝h2-h3=面积23da2da单位质量制冷剂在蒸发器中吸热量：q2＝h1-h4c=面积41ac4压缩机消耗的比轴功就是循环消耗外界的比净功：12hhwwc12341是不可逆循环，所以循环的净功和净热量都不能用闭合曲线的面积来表示，因为h3＝h4，推导可得q=w=面积123515蒸气压缩制冷理想循环的制冷系数为1235144112412面积面积achhhhwq二、制冷剂及其ｐ-ｈ图1.对制冷剂的热力学要求（1）在标准大气压下制冷剂的饱和温度（沸点）要低，一般应低于-10℃。（2）蒸发温度所对应的饱和压力不应过低，冷凝温度所对应的饱和压力不宜过高。（3）在工作温度（蒸发温度和冷凝温度）范围内，汽化潜热要大。（4）临界温度应远高于环境温度，使循环不在临界点附近运行，而运行于具有较大气化潜热的范围之内。（5）凝固点要低，以免在低温下凝固阻塞管路。而且饱和气的比容要小，以减少设备的体积。2.制冷剂的p-h图ph1-2：制冷剂在压缩机中的绝热压缩过程12342-3：制冷剂在冷凝器中的定压放热过程3-4：制冷剂在膨胀阀中的绝热节流过程4-1：制冷剂在蒸发器中的定压定温汽化过程三、影响制冷系数ε的主要因素1.蒸发温度34ph124’1’2’1241'hhhh12124141'hhhhhhhh1241hhhh原循环的制冷系数新循环的制冷系数蒸发温度主要取决于制冷对象的温度要求,不能随意变动,但在制冷对象允许情况下,取较高的蒸发温度有利于提高循环的较高的蒸发温度有利于提高循环的制冷系数。制冷系数。一般蒸发温度比冷库温度低５～７℃一般蒸发温度比冷库温度低５～７℃,,以保证传热需以保证传热需要。要。2.冷凝温度34ph121241hhhh原循环的制冷系数新循环的制冷系数2’3’4’1241hhhh4141hhhh1212'hhhh冷凝温度取决于冷却介质(大气或冷却水等)的温度,不能随意变动。但在允许选择冷却介质的温度时，比如，冰箱、冰柜从提高制冷系数出发,应放置在房间温度较低的地方。一般冷凝温度要高于冷却介质温度５～７℃,以保证必要的传热温差。过冷度愈大过冷度愈大,,制冷系数增加愈多制冷系数增加愈多。制冷剂液体离开冷凝器的温度取决于冷却介质的温度,过冷度一般很小。多数制冷装置专设一回热器,使从冷凝器出来的制冷剂液体通过回热器进一步冷却,增大过冷度。回热器的冷却介质通常为离开蒸发器的低温低压蒸气。3.过冷度34ph123’4’例12-1以R22为制冷剂的制冷装置，制冷剂的蒸发温度t4＝-20℃，压缩机的吸气温度t1＝-20℃，冷凝温度t3＝20℃，试求该循环的制冷系数。3ph412解由附图3的ｐ-ｈ图上找出给定的各点,并查出各点的焓值如下:kgkJh/469.3971kgkJh/0.4332kgkJhh/084.2244388.41241hhhh例12-2以HFC134a为制冷剂的制冷装置，其制冷量Ｑ＝41686kJ/h。制冷循环的工作条件是：冷凝温度为30℃，过冷度Δt＝5,℃蒸发温度为-15℃，压缩机的吸气温度t1＝-5,℃试求：（1）单位质量制冷量；（2）每小时的循环量qm；(3)制冷剂在冷凝器中每小时的放热量；（4）压缩机每小时消耗的理论功W和功率N；（5）制冷系数ε。ph-5℃-15℃130℃25℃324kgkJhhq/162234396412hkgqQqm/44.258162418682hkJhhqQm/44.51946)234435(44.258)(321hkJhhqWm/16.10079)396435(44.258)(12kWWN80.2360016.10079360015.43964351622wq四、单级压缩双蒸发器的制冷循环T-ｓ图及ｐ-ｈ图高压蒸发器的蒸发压力由蒸发器后面的背压阀来控制高压蒸发器的蒸发压力由蒸发器后面的背压阀来控制,,使之具使之具有较高的蒸发温度...
