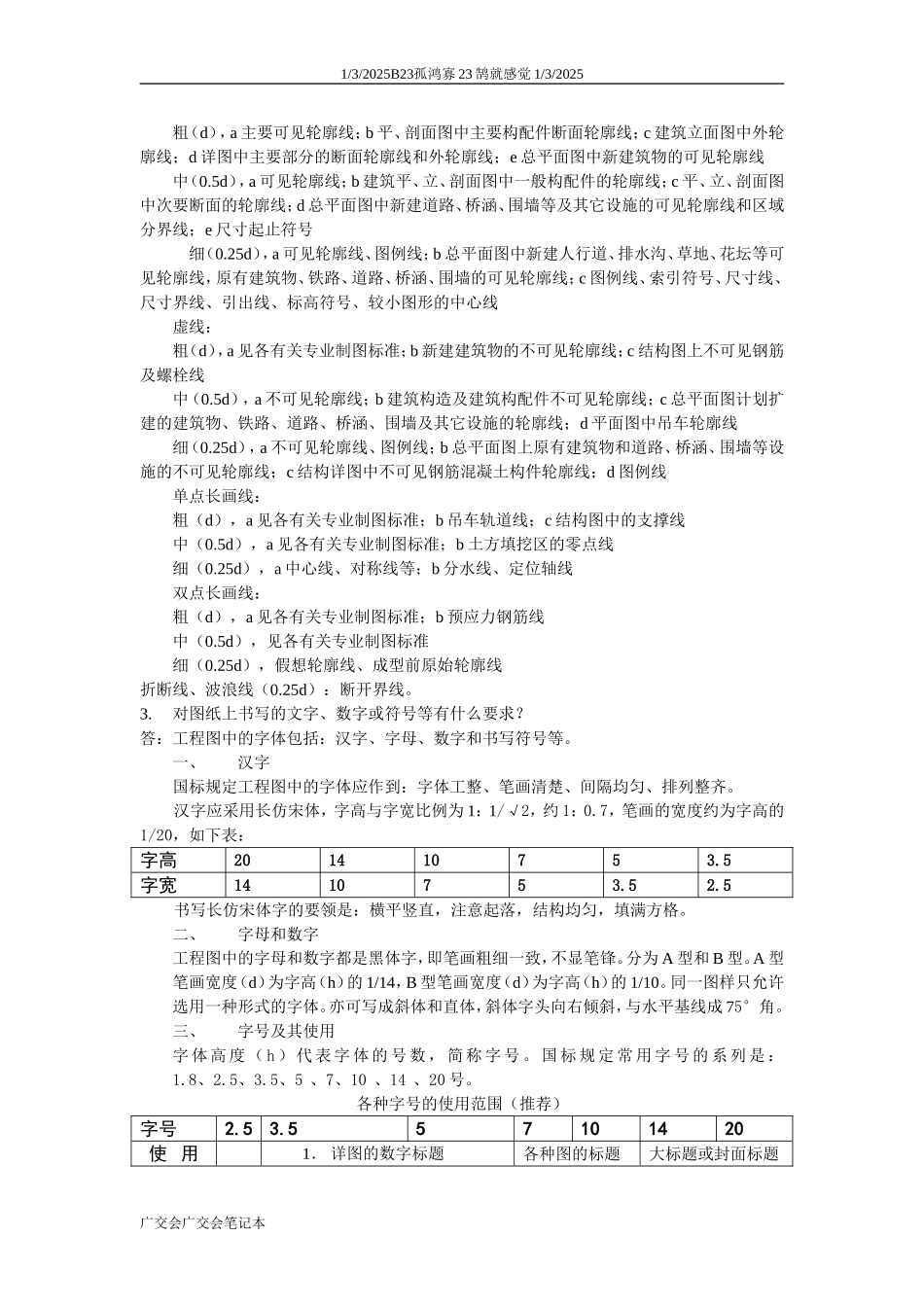

1/3/2025A23孤鸿寡23鹄就感觉1/3/2025Jkfhegjlwjglelghlrtjhlrt画法几何及土木工程制图huafajihejitumugongchengzhitu建筑识图理论知识绪论1、什么是建筑工程图？答：建筑工程图是用投影的方法来表达工程物体的形状和大小，按照国家工程建设标准有关规定绘制的图样。它能准确的表达出房屋的建筑、结构和设备等设计的内容和技术要求。2、建筑工程图在建筑工程中的作用是什么？答：建筑工程图是审批建筑工程项目的依据；是生产施工中备料和施工的依据；工程竣工时，要按照工程图的设计要求进行质量检查和验收，并以此评价工程质量优劣；它还是编制工程概算、预算和决算及审核工程造价的依据；一言概之，建筑工程图是具有法律效力的技术文件。3、学习建筑识图课的目的是什么？答：通过学习了解熟悉建筑工程图的各种图示方法和制图标准的有关规定，掌握建筑工程图的内容，达到具有识读建筑工程图的能力。4、学习建筑识图课的方法和要求是什么？答：培养空间想象能力；理论结合实践。第一章建筑制图标准1.图纸幅面有几种规格？标题栏、会签栏画在图纸什么位置？答：图纸幅面一般有如下几种规格：幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297e2010c105a25涉及工程名称、图名、图纸编号、设计单位、设计人、校核人、审定人的签字等栏目集中列成表格就是图纸的标题栏，简称图标。一般画在图纸的右下角，与看图方向一致。2.线型有几种？每种线型的宽度和用途是什么？答：《技术制图图线》GB/T17450—1998列出了15种基本线型：实线、虚线、间隔画线、点画线、双点画线、三点画线、点线、长画短画线、长画双短画线、画点线、双面单点线、画双点线、双画双点线、画三点线、双画三点线。上述15种线型每一种都可以变形为规则锯齿连续线、波浪线（徒手连续线）等多种变形线形。《房屋建筑制图统一标准》GB/T50001—2001中第3.0.2条规定，工程建设制图应选用的线型是：实线、虚线、单点长画线、双点长画线、折断线、波浪线。国标规定图线宽度（d）有粗线、中粗线和细线之分；粗、中粗、细线的宽度比率为4：2：1。所有线型的宽度应根据图样大小和复杂程度在如下数系中选择。该数系的公比为1：√2（≈1：1.4）：0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm.2mm各种线的用途：实线：广交会广交会笔记本1/3/2025B23孤鸿寡23鹄就感觉1/3/2025粗（d），a主要可见轮廓线；b平、剖面图中主要构配件断面轮廓线；c建筑立面图中外轮廓线；d详图中主要部分的断面轮廓线和外轮廓线；e总平面图中新建筑物的可见轮廓线中（0.5d），a可见轮廓线；b建筑平、立、剖面图中一般构配件的轮廓线；c平、立、剖面图中次要断面的轮廓线；d总平面图中新建道路、桥涵、围墙等及其它设施的可见轮廓线和区域分界线；e尺寸起止符号细（0.25d），a可见轮廓线、图例线；b总平面图中新建人行道、排水沟、草地、花坛等可见轮廓线，原有建筑物、铁路、道路、桥涵、围墙的可见轮廓线；c图例线、索引符号、尺寸线、尺寸界线、引出线、标高符号、较小图形的中心线虚线：粗（d），a见各有关专业制图标准；b新建建筑物的不可见轮廓线；c结构图上不可见钢筋及螺栓线中（0.5d），a不可见轮廓线；b建筑构造及建筑构配件不可见轮廓线；c总平面图计划扩建的建筑物、铁路、道路、桥涵、围墙及其它设施的轮廓线；d平面图中吊车轮廓线细（0.25d），a不可见轮廓线、图例线；b总平面图上原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线；c结构详图中不可见钢筋混凝土构件轮廓线；d图例线单点长画线：粗（d），a见各有关专业制图标准；b吊车轨道线；c结构图中的支撑线中（0.5d），a见各有关专业制图标准；b土方填挖区的零点线细（0.25d），a中心线、对称线等；b分水线、定位轴线双点长画线：粗（d），a见各有关专业制图标准；b预应力钢筋线中（0.5d），见各有关专业制图标准细（0.25d），假想轮廓线、成型前原始轮廓线折断线、波浪线（0.25d）：断开界线。3.对图纸上书写的文字、数字或符号等有什么要求？答：工程图中的字体包括：汉字、字母、数字和书写符号等。一、汉字国标规定工程图中的字体应作到：字体工...
