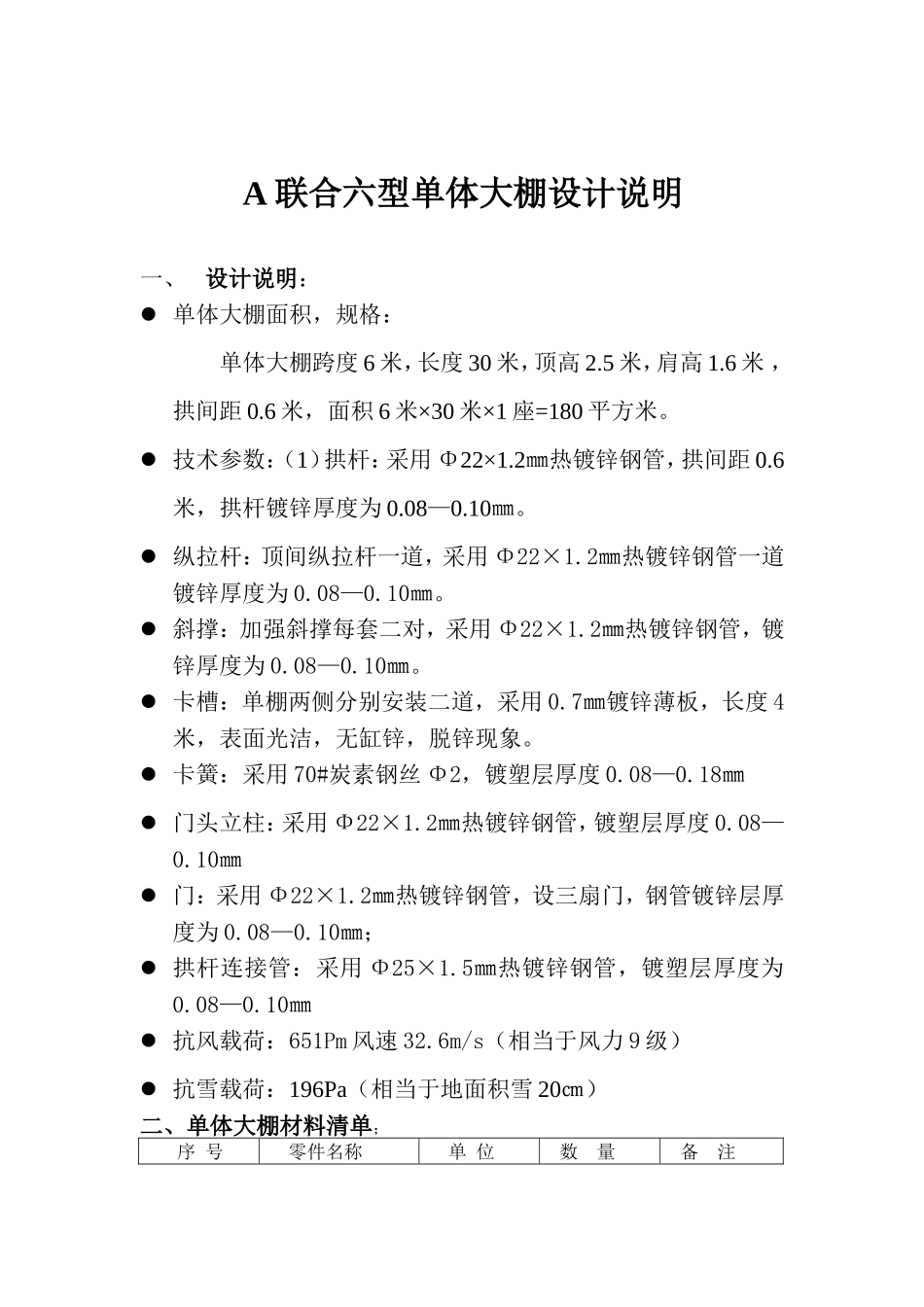

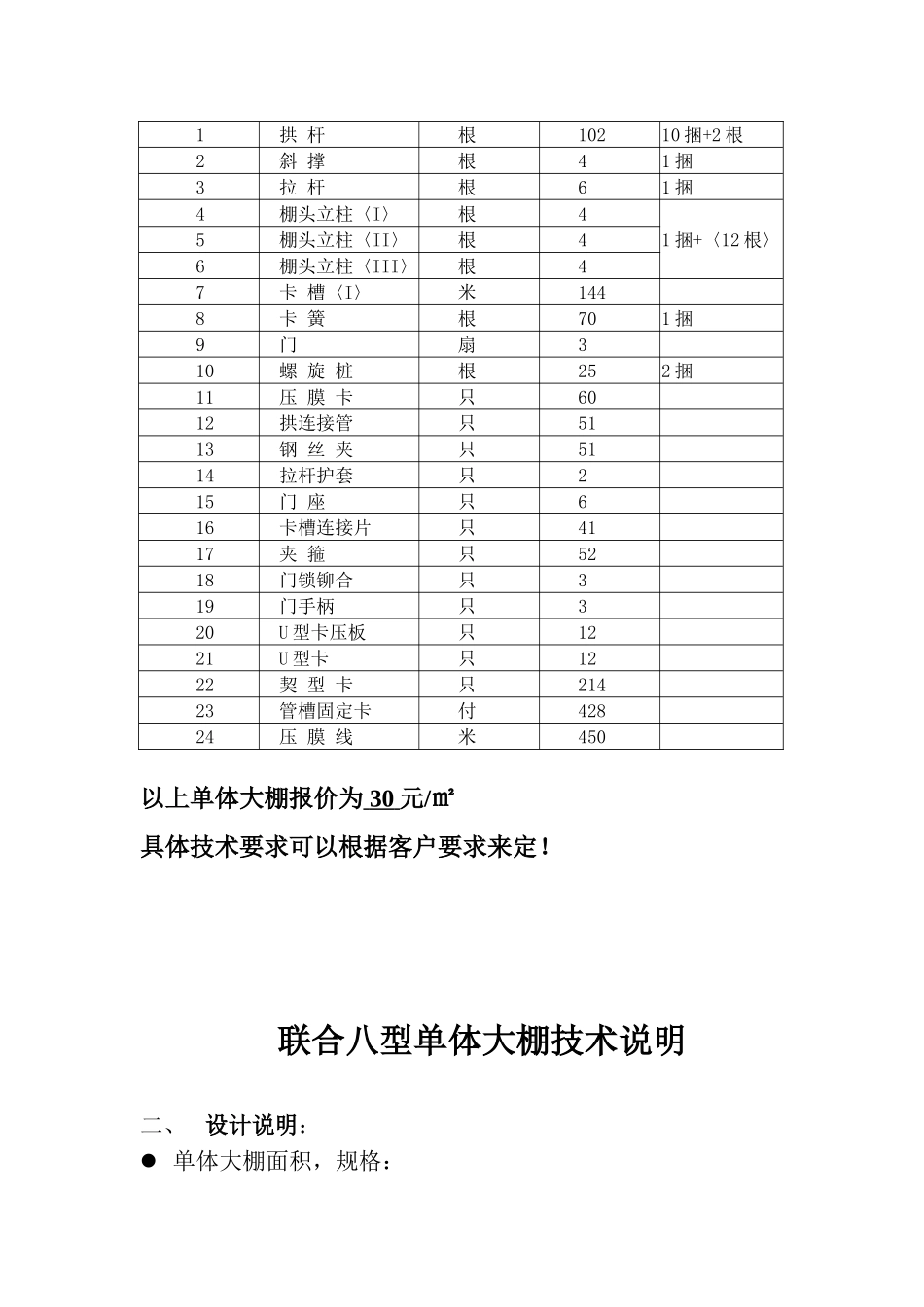

A联合六型单体大棚设计说明一、设计说明：单体大棚面积，规格：单体大棚跨度6米，长度30米，顶高2.5米，肩高1.6米，拱间距0.6米，面积6米×30米×1座=180平方米。技术参数：（1）拱杆：采用Φ22×1.2㎜热镀锌钢管，拱间距0.6米，拱杆镀锌厚度为0.08—0.10㎜。纵拉杆：顶间纵拉杆一道，采用Φ22×1.2㎜热镀锌钢管一道镀锌厚度为0.08—0.10㎜。斜撑：加强斜撑每套二对，采用Φ22×1.2㎜热镀锌钢管，镀锌厚度为0.08—0.10㎜。卡槽：单棚两侧分别安装二道，采用0.7㎜镀锌薄板，长度4米，表面光洁，无缸锌，脱锌现象。卡簧：采用70#炭素钢丝Φ2，镀塑层厚度0.08—0.18㎜门头立柱：采用Φ22×1.2㎜热镀锌钢管，镀塑层厚度0.08—0.10㎜门：采用Φ22×1.2㎜热镀锌钢管，设三扇门，钢管镀锌层厚度为0.08—0.10㎜；拱杆连接管：采用Φ25×1.5㎜热镀锌钢管，镀塑层厚度为0.08—0.10㎜抗风载荷：651Pm风速32.6m/s（相当于风力9级）抗雪载荷：196Pa（相当于地面积雪20㎝）二、单体大棚材料清单；序号零件名称单位数量备注1拱杆根10210捆+2根2斜撑根41捆3拉杆根61捆4棚头立柱〈I〉根41捆+〈12根〉5棚头立柱〈II〉根46棚头立柱〈III〉根47卡槽〈I〉米1448卡簧根701捆9门扇310螺旋桩根252捆11压膜卡只6012拱连接管只5113钢丝夹只5114拉杆护套只215门座只616卡槽连接片只4117夹箍只5218门锁铆合只319门手柄只320U型卡压板只1221U型卡只1222契型卡只21423管槽固定卡付42824压膜线米450以上单体大棚报价为30元/㎡具体技术要求可以根据客户要求来定！联合八型单体大棚技术说明二、设计说明：单体大棚面积，规格：单体大棚跨度8米，长度40米，顶高3.5米，肩高2.0米，拱间距1.0米，面积8米×40米×1座=320平方米。技术参数：（1）拱杆：采用Φ32×1.5㎜热镀锌钢管，拱间距1.0m，拱杆镀锌厚度为0.08—0.10㎜。纵拉杆：顶间纵拉杆一道，采用Φ32×1.5㎜热镀锌钢管一道镀锌厚度为0.08—0.10㎜。斜撑：加强斜撑每套二对，采用Φ32×1.5㎜热镀锌钢管，镀锌厚度为0.08—0.10㎜。卡槽：单棚两侧分别安装二道，采用0.7㎜镀锌薄板，长度4米，表面光洁，无缸锌，脱锌现象。卡簧：采用70#炭素钢丝Φ2，镀塑层厚度0.08—0.18㎜门头立柱：采用Φ32×1.5㎜热镀锌钢管，镀塑层厚度0.08—0.10㎜门：采用Φ32×1.5㎜热镀锌钢管，设三扇门，钢管镀锌层厚度为0.08—0.10㎜；拱杆连接管：采用Φ35×1.5㎜热镀锌钢管，镀塑层厚度为0.08—0.10㎜抗风载荷：651Pm风速32.6m/s（相当于风力9级）抗雪载荷：196Pa（相当于地面积雪20㎝）二、单体大棚材料清单；序号零件名称单位数量备注1拱杆根802斜撑根43拉杆根84棚头立柱〈I〉根45棚头立柱〈II〉根46棚头立柱〈III〉根47卡槽〈I〉米1768卡簧米1761捆9门扇310螺旋桩根252捆11压膜卡只7012拱连接管只4013钢丝夹只4014拉杆护套只215门座只616卡槽连接片只4517夹箍只5218门锁铆合只319门手柄只320U型卡压板只1221U型卡只1222契型卡只21423管槽固定卡付45024压膜线米500以上单体大棚报价为40元/㎡具体技术要求可以根据客户要求来定！GSW—8430型连栋温室大棚简体技术说明及报价结构型号：GLP8430连栋温室覆盖物：采用国产米可多0.15㎜无滴膜一、总体说明1、温室主要参数温室跨度：8m温室间距：4m温室肩高：3.5m温室顶高：5m2、性能指标风载：551Pa相当风速32米/秒的11级风不（台风除外）雪载：294Pa最大排雨量：140mm/h电参数：220V/380V，50Hz作物载荷：15kg/m23、温室排列方式长：根据客户要求定宽：根据客户要求定面积：根据客户要求定二、温室框架结构温室结构形式为天沟连接多跨连栋，拱顶热镀锌钢结构。温室屋顶设计矢高2m，温室框架结构主要由基础、拱杆、立柱、副立柱、水平横杆、天沟、门、侧面手动摇膜通风等部件组成。1，基础：温室基础采用180×180×600mm钢筋混凝土预制件，立柱与预制件采用法兰连接,这样能保证达到温室承载的设计标准，确保温室基础质量，从根本上保证温室的制造安装质量。2，拱杆：、拱杆采用Ф32×1.5mm园管。保证屋顶的结构强度，拱杆间距0.80m。3，立柱：采用Ф，30×50×2mm矩形...
