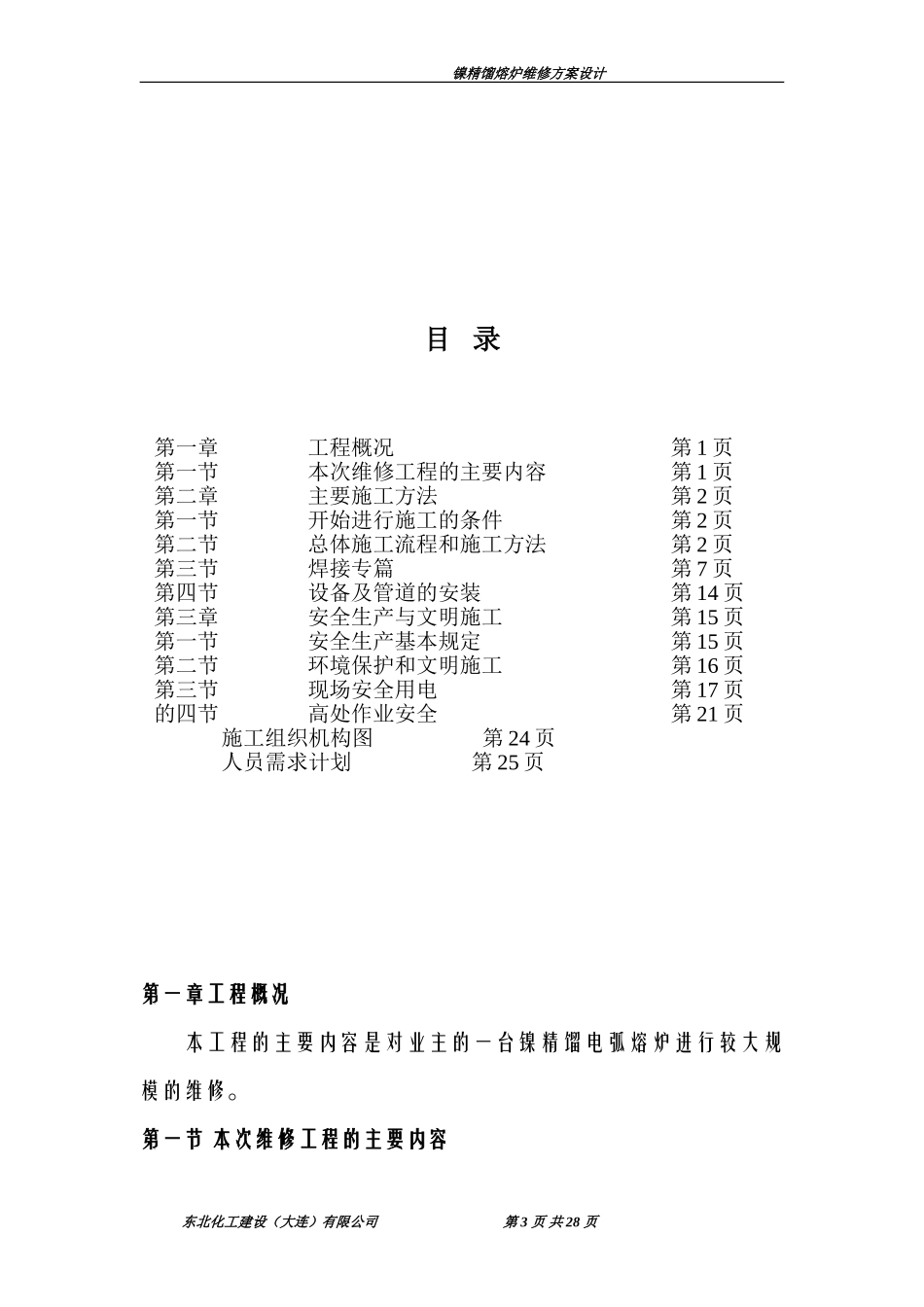

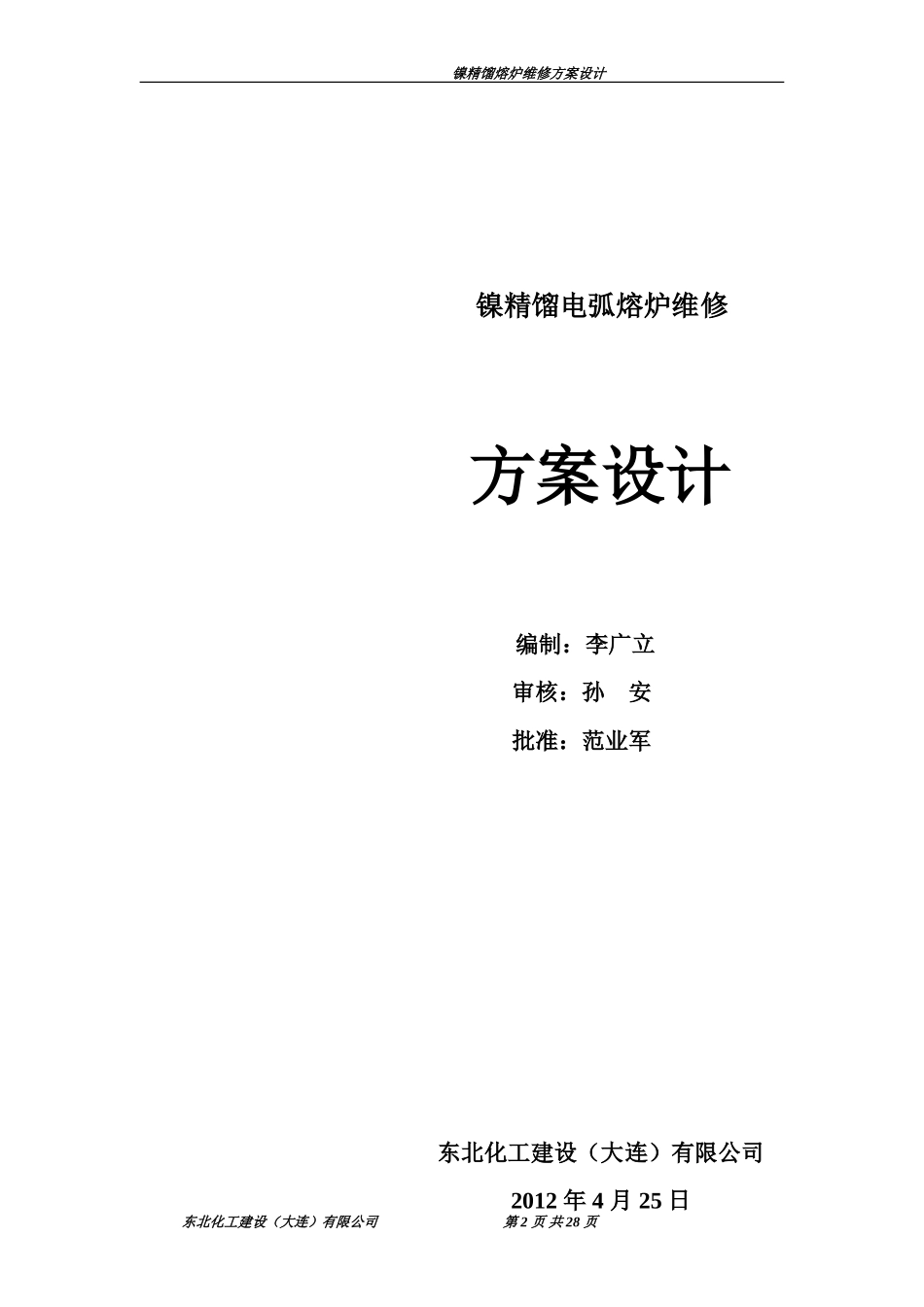

镍精馏熔炉维修方案设计东北化工建设(大连)有限公司第1页共28页镍精馏熔炉维修方案设计镍精馏电弧熔炉维修方案设计编制:李广立审核:孙安批准:范业军东北化工建设(大连)有限公司2012年4月25日东北化工建设(大连)有限公司第2页共28页镍精馏熔炉维修方案设计目录第一章工程概况第1页第一节本次维修工程的主要内容第1页第二章主要施工方法第2页第一节开始进行施工的条件第2页第二节总体施工流程和施工方法第2页第三节焊接专篇第7页第四节设备及管道的安装第14页第三章安全生产与文明施工第15页第一节安全生产基本规定第15页第二节环境保护和文明施工第16页第三节现场安全用电第17页的四节高处作业安全第21页施工组织机构图第24页人员需求计划第25页第一章工程概况本工程的主要内容是对业主的一台镍精馏电弧熔炉进行较大规模的维修。第一节本次维修工程的主要内容东北化工建设(大连)有限公司第3页共28页镍精馏熔炉维修方案设计1.设备、管道拆卸1)依次卸下三组电极、电极夹、伸缩套筒及相关零部件,配合主方进行检查,判断原拟定重新安装使用的部件是否要进行修理或更换。2)拆除三组电极炉顶冷却水套。3)拆除废气管(弯头及下部直管段)和相应的炉顶冷却水套。4)拆除废料加料口组合件。5)拆除取样口和取样口炉顶冷却水套组件。6)拆除加料管。2.需要重新制作的部件1)电极炉顶冷却水套。图号:D-3205/002)废气口炉顶冷却水套。图号:D-3206/003)废气管炉顶冷却水套。图号:D-3300/024)取样口炉顶冷却水套。图号:D-3207/005)废料加料口。图号:D-3208/00/01/10/6)加料管3.恢复安装1)恢复安装电极密封系统;配合业主方面安装电极。2)恢复安装废气系统。3)恢复安装取样口组件。4)恢复安装废料加料口组合件。5)配制/安装加料管。东北化工建设(大连)有限公司第4页共28页镍精馏熔炉维修方案设计6)恢复临时拆卸的炉顶操作平台、冷却风管等。第二章主要施工方法第一节开始进行施工的条件业主方完成了停炉操作程序(炉内金属冷凝在距吊顶底面约2米处、炉内有害气体等排放、置换后炉内环境符合有关职业健康和劳动安全法规的规定、切断必须切断的电源)。在业主方面专家的指导下,编制详细的施工方案并已经业主批准,施工所需的电源等条件具备,业主方对有关施工作业场地、运输通道、安全保卫程序、必需遵守的规章制度、有关各方间的协调程序等进行了安排。第二节总体施工流程和施工方法1.设备、管道拆卸流程a)拆除炉顶操作平台,走台及冷却风管等施工障碍物。b)依次卸下电极、电极夹、伸缩套筒及相关零部件,同时也卸掉电极密封水冷夹套的上部组件,然后再卸下加料管道、排气管道、取样口上部部件、废料加料口门等,只保留埋设在吊顶砖内的冷却水套。c)拆卸设备、管道时可以借助于车间内的桥式起重机,但不得直接使用桥式起重机的起升机构,当桥式起重机的吊钩放到适当位置时,在吊钩上挂上倒链进行操作,当被拆卸设备、管道等东北化工建设(大连)有限公司第5页共28页镍精馏熔炉维修方案设计用倒链提升到安全高度后,方可利用桥式起重机移动放置到合适部位。d)将电极中心及各炉顶埋件的中心吊放到炉顶结构钢梁上,用样冲打出永久标记,如果中心点赶不到梁上,则架设一组临时钢十字架,焊接在钢梁上,用来打标记。e)拆除冷却水套周边的吊顶砖应从电极密封水冷夹套周边开始,可用冲击钻等工具先将周边的耐火材料打碎。f)拆砖前可用气割或无齿锯将吊挂钩割断,注意边拆边割,不要一次性大面积的割断吊挂钩。2.炉顶冷却水套等的制作1)制作前的技术准备a)要明确原设计对材料的技术要求,进行合理的材料转换最终确定用性能相同或相近的中国材料代替图示材料,现根据图纸所给材料的化学成分和机械性能,基本选定材料代换方案是:水夹套主要材料SB410——相当于中国的20G废料门水夹套以外部分SS400——相当于中国的Q235加料管等管子——用中国无缝钢管,材质20#钢。b)明确水夹套的设计压力等级及检验与试验方法和验收规范,然后绘制完善的制造详图报业主方审查。c)在制造图纸被审批后,要根据有关技术要求,设计制作必要的工艺装备,制定合理的制作与焊接工艺,编制各阶段工艺流程东北化工建设...
