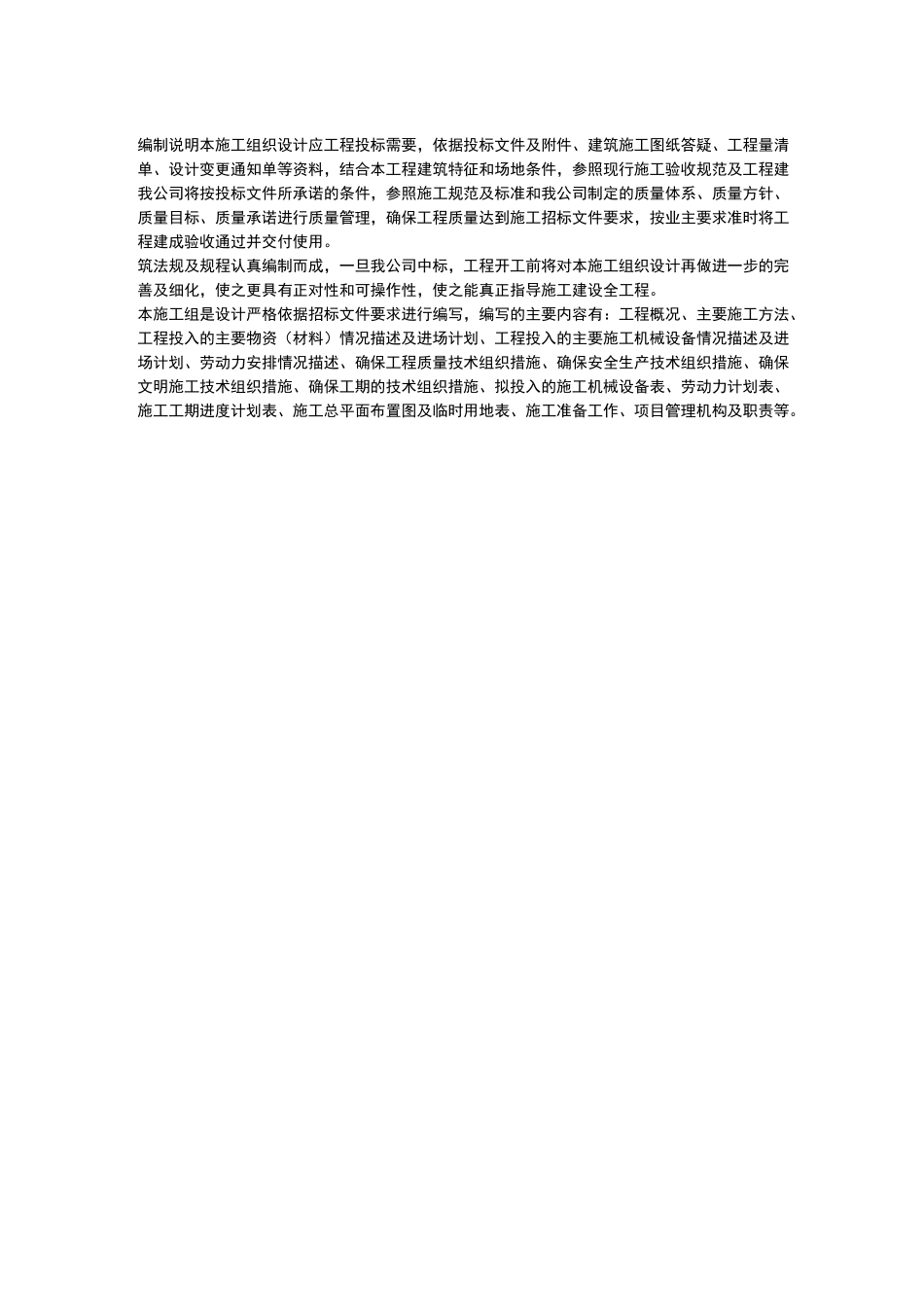

青霞村村委会办公楼施工设计方案_第1页
1/11

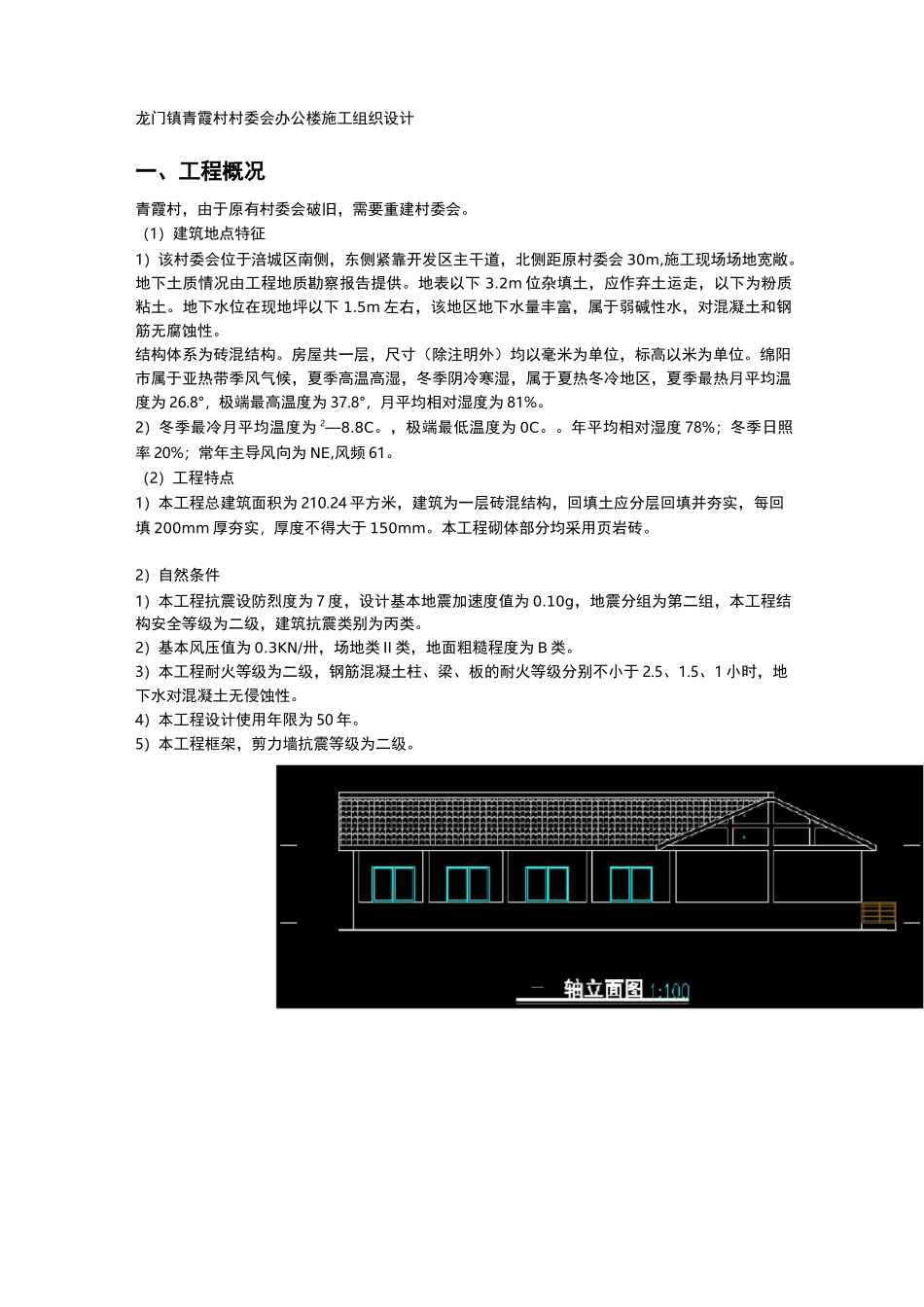

青霞村村委会办公楼施工设计方案_第2页
2/11

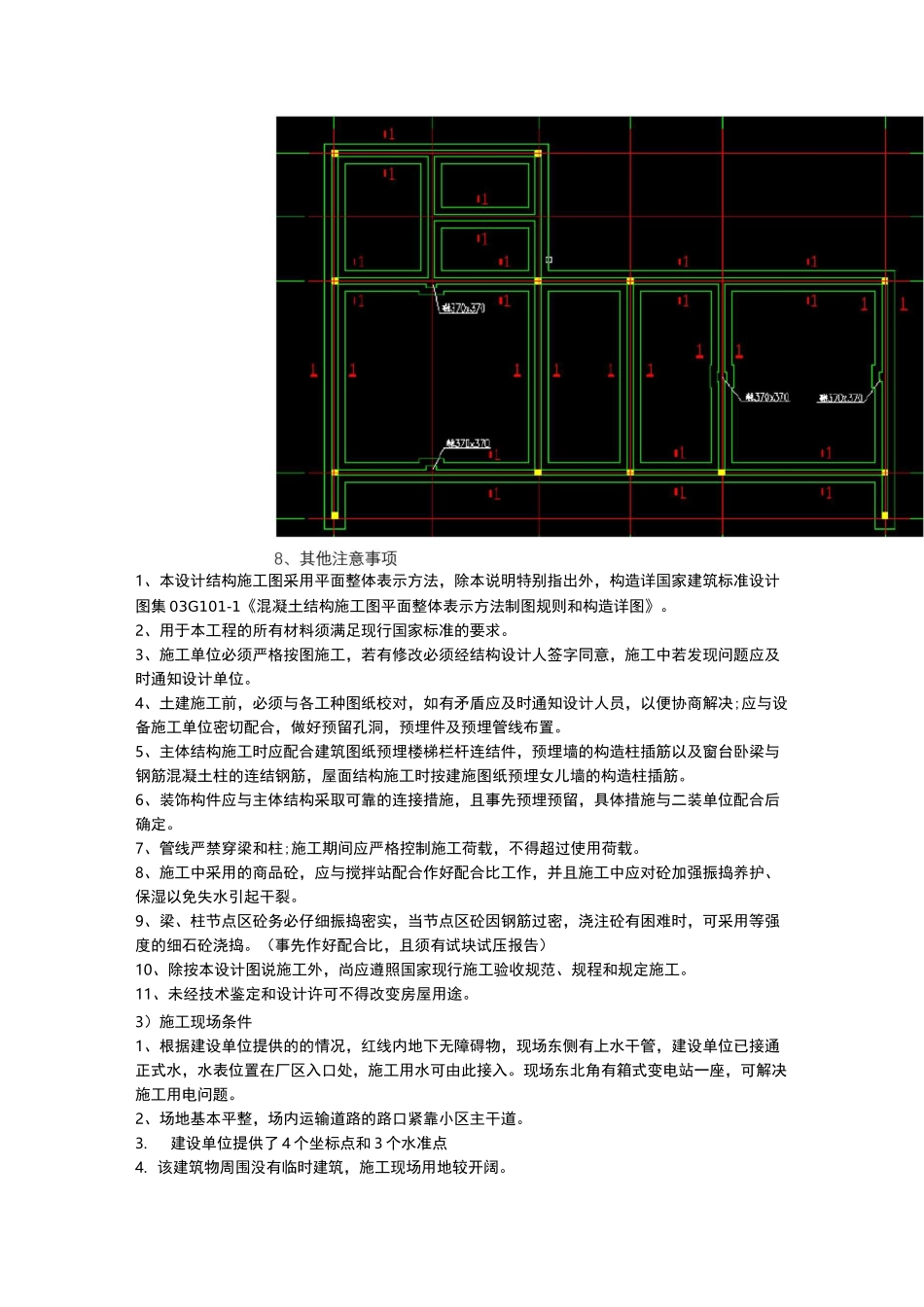

青霞村村委会办公楼施工设计方案_第3页
3/11
编制说明本施工组织设计应工程投标需要,依据投标文件及附件、建筑施工图纸答疑、工程量清单、设计变更通知单等资料,结合本工程建筑特征和场地条件,参照现行施工验收规范及工程建我公司将按投标文件所承诺的条件,参照施工规范及标准和我公司制定的质量体系、质量方针、质量目标、质量承诺进行质量管理,确保工程质量达到施工招标文件要求,按业主要求准时将工程建成验收通过并交付使用。筑法规及规程认真编制而成,一旦我公司中标,工程开工前将对本施工组织设计再做进一步的完善及细化,使之更具有正对性和可操作性,使之能真正指导施工建设全工程。本施工组是设计严格依据招标文件要求进行编写,编写的主要内容有:工程概况、主要施工方法、工程投入的主要物资(材料)情况描述及进场计划、工程投入的主要施工机械设备情况描述及进场计划、劳动力安排情况描述、确保工程质量技术组织措施、确保安全生产技术组织措施、确保文明施工技术组织措施、确保工期的技术组织措施、拟投入的施工机械设备表、劳动力计划表、施工工期进度计划表、施工总平面布置图及临时用地表、施工准备工作、项目管理机构及职责等。龙门镇青霞村村委会办公楼施工组织设计一、工程概况青霞村,由于原有村委会破旧,需要重建村委会。(1)建筑地点特征1)该村委会位于涪城区南侧,东侧紧靠开发区主干道,北侧距原村委会30m,施工现场场地宽敞。地下土质情况由工程地质勘察报告提供。地表以下3.2m位杂填土,应作弃土运走,以下为粉质粘土。地下水位在现地坪以下1.5m左右,该地区地下水量丰富,属于弱碱性水,对混凝土和钢筋无腐蚀性。结构体系为砖混结构。房屋共一层,尺寸(除注明外)均以毫米为单位,标高以米为单位。绵阳市属于亚热带季风气候,夏季高温高湿,冬季阴冷寒湿,属于夏热冬冷地区,夏季最热月平均温度为26.8°,极端最高温度为37.8°,月平均相对湿度为81%。2)冬季最冷月平均温度为2—8.8C。,极端最低温度为0C。。年平均相对湿度78%;冬季日照率20%;常年主导风向为NE,风频61。(2)工程特点1)本工程总建筑面积为210.24平方米,建筑为一层砖混结构,回填土应分层回填并夯实,每回填200mm厚夯实,厚度不得大于150mm。本工程砌体部分均采用页岩砖。2)自然条件1)本工程抗震设防烈度为7度,设计基本地震加速度值为0.10g,地震分组为第二组,本工程结构安全等级为二级,建筑抗震类别为丙类。2)基本风压值为0.3KN/卅,场地类II类,地面粗糙程度为B类。3)本工程耐火等级为二级,钢筋混凝土柱、梁、板的耐火等级分别不小于2.5、1.5、1小时,地下水对混凝土无侵蚀性。4)本工程设计使用年限为50年。5)本工程框架,剪力墙抗震等级为二级。1、本设计结构施工图采用平面整体表示方法,除本说明特别指出外,构造详国家建筑标准设计图集03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》。2、用于本工程的所有材料须满足现行国家标准的要求。3、施工单位必须严格按图施工,若有修改必须经结构设计人签字同意,施工中若发现问题应及时通知设计单位。4、土建施工前,必须与各工种图纸校对,如有矛盾应及时通知设计人员,以便协商解决;应与设备施工单位密切配合,做好预留孔洞,预埋件及预埋管线布置。5、主体结构施工时应配合建筑图纸预埋楼梯栏杆连结件,预埋墙的构造柱插筋以及窗台卧梁与钢筋混凝土柱的连结钢筋,屋面结构施工时按建施图纸预埋女儿墙的构造柱插筋。6、装饰构件应与主体结构采取可靠的连接措施,且事先预埋预留,具体措施与二装单位配合后确定。7、管线严禁穿梁和柱;施工期间应严格控制施工荷载,不得超过使用荷载。8、施工中采用的商品砼,应与搅拌站配合作好配合比工作,并且施工中应对砼加强振捣养护、保湿以免失水引起干裂。9、梁、柱节点区砼务必仔细振捣密实,当节点区砼因钢筋过密,浇注砼有困难时,可采用等强度的细石砼浇捣。(事先作好配合比,且须有试块试压报告)10、除按本设计图说施工外,尚应遵照国家现行施工验收规范、规程和规定施工。11、未经技术鉴定和设计许可不得改变房屋用途。3)施工现场条件1、根据建设单位提供的的情况,红线内地下无障碍...
