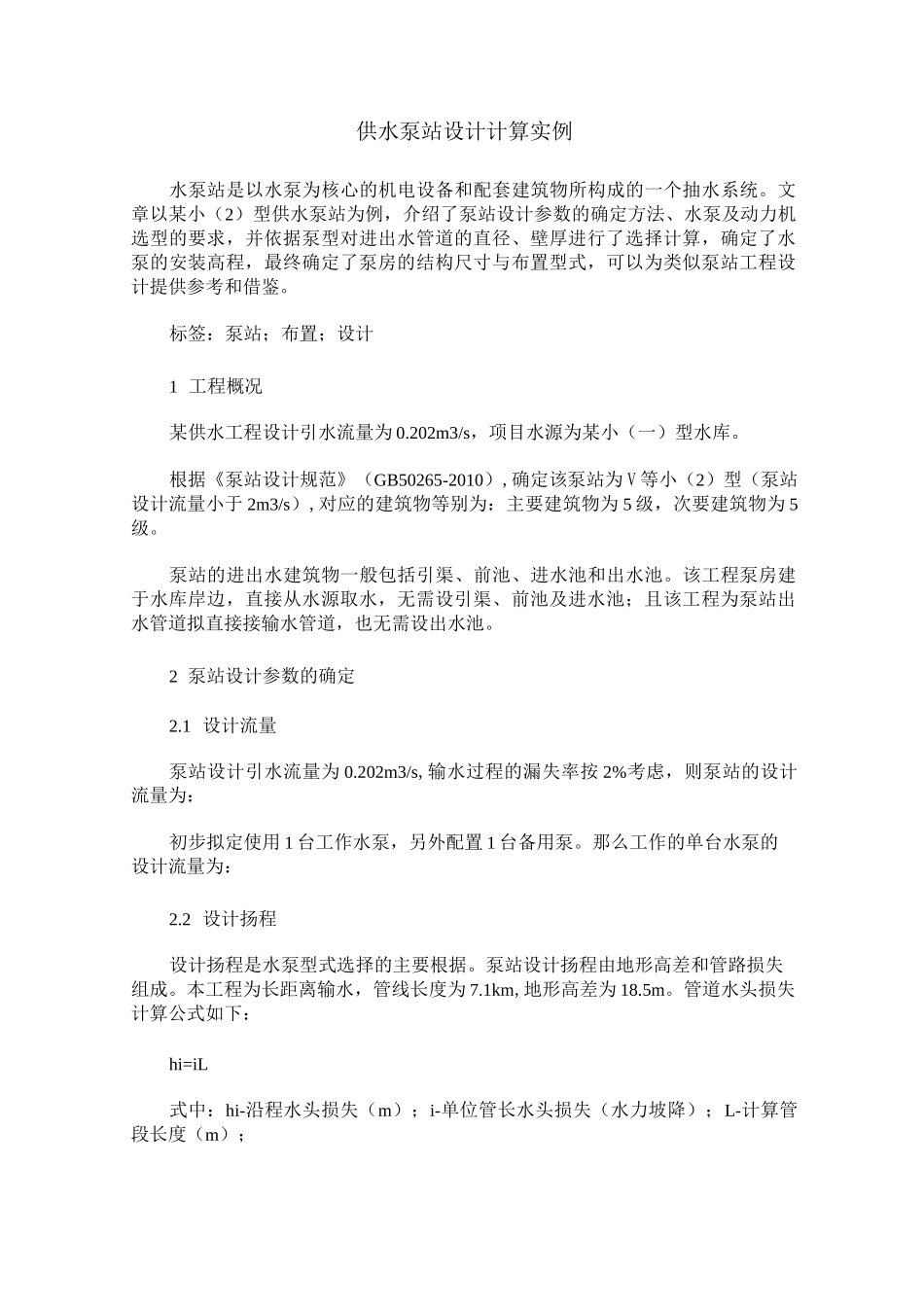

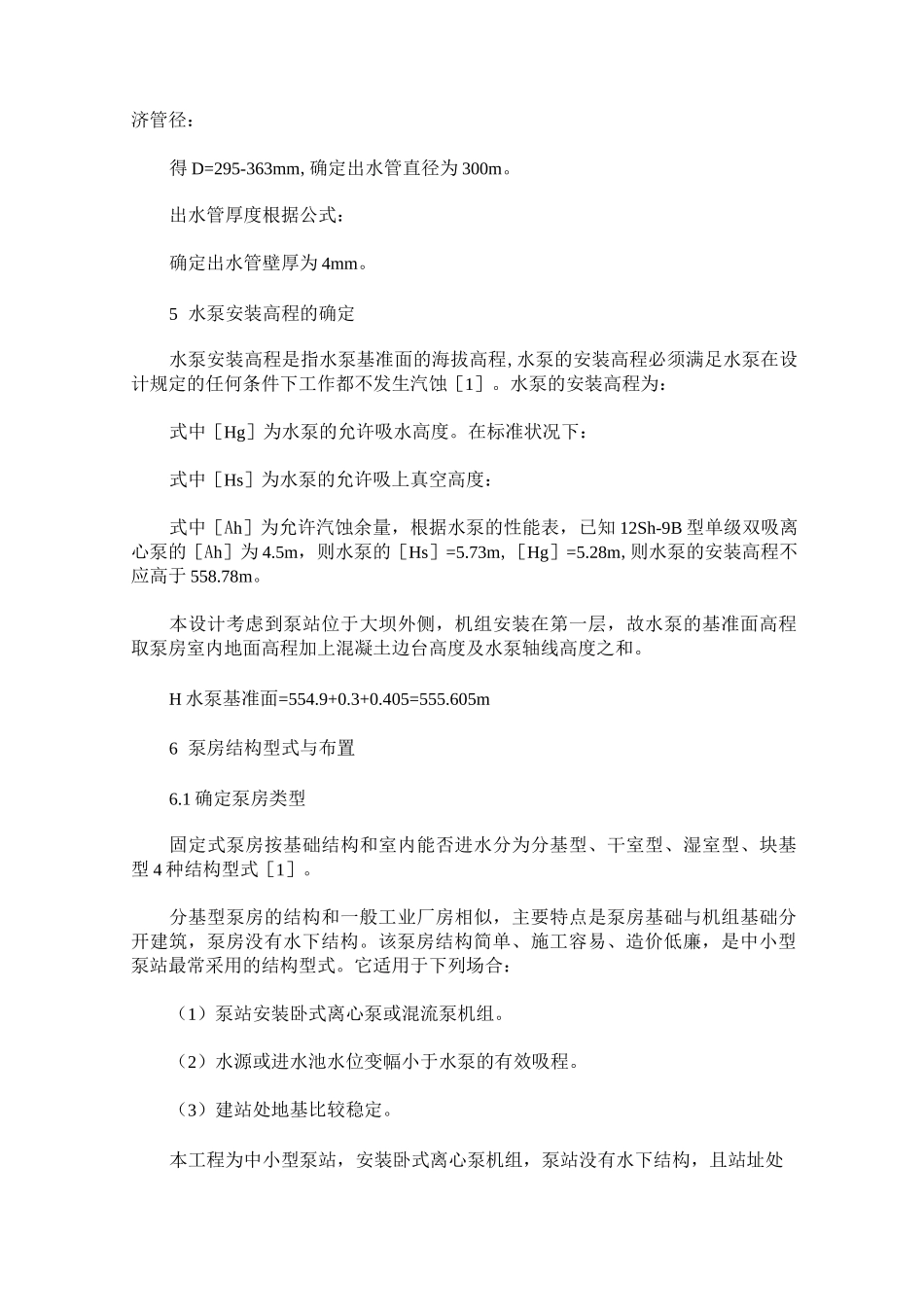

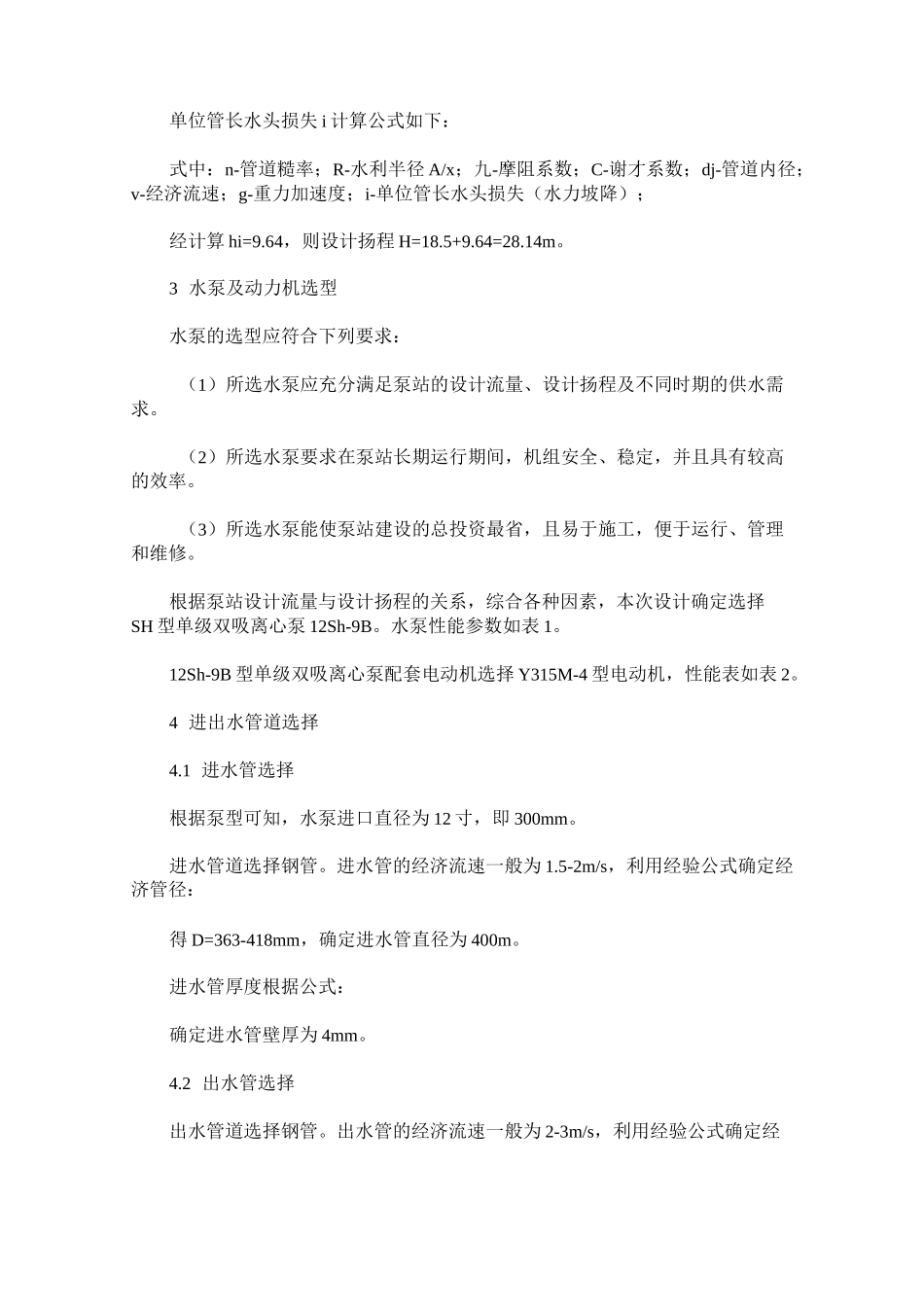

供水泵站设计计算实例水泵站是以水泵为核心的机电设备和配套建筑物所构成的一个抽水系统。文章以某小（2）型供水泵站为例，介绍了泵站设计参数的确定方法、水泵及动力机选型的要求，并依据泵型对进出水管道的直径、壁厚进行了选择计算，确定了水泵的安装高程，最终确定了泵房的结构尺寸与布置型式，可以为类似泵站工程设计提供参考和借鉴。标签：泵站；布置；设计1工程概况某供水工程设计引水流量为0.202m3/s，项目水源为某小（一）型水库。根据《泵站设计规范》（GB50265-2010）,确定该泵站为V等小（2）型（泵站设计流量小于2m3/s）,对应的建筑物等别为：主要建筑物为5级，次要建筑物为5级。泵站的进出水建筑物一般包括引渠、前池、进水池和出水池。该工程泵房建于水库岸边，直接从水源取水，无需设引渠、前池及进水池；且该工程为泵站出水管道拟直接接输水管道，也无需设出水池。2泵站设计参数的确定2.1设计流量泵站设计引水流量为0.202m3/s,输水过程的漏失率按2%考虑，则泵站的设计流量为：初步拟定使用1台工作水泵，另外配置1台备用泵。那么工作的单台水泵的设计流量为：2.2设计扬程设计扬程是水泵型式选择的主要根据。泵站设计扬程由地形高差和管路损失组成。本工程为长距离输水，管线长度为7.1km,地形高差为18.5m。管道水头损失计算公式如下：hi=iL式中：hi-沿程水头损失（m）；i-单位管长水头损失（水力坡降）；L-计算管段长度（m）；单位管长水头损失i计算公式如下：式中：n-管道糙率；R-水利半径A/x；九-摩阻系数；C-谢才系数；dj-管道内径；v-经济流速；g-重力加速度；i-单位管长水头损失（水力坡降）；经计算hi=9.64，则设计扬程H=18.5+9.64=28.14m。3水泵及动力机选型水泵的选型应符合下列要求：（1）所选水泵应充分满足泵站的设计流量、设计扬程及不同时期的供水需求。（2）所选水泵要求在泵站长期运行期间，机组安全、稳定，并且具有较高的效率。（3）所选水泵能使泵站建设的总投资最省，且易于施工，便于运行、管理和维修。根据泵站设计流量与设计扬程的关系，综合各种因素，本次设计确定选择SH型单级双吸离心泵12Sh-9B。水泵性能参数如表1。12Sh-9B型单级双吸离心泵配套电动机选择Y315M-4型电动机，性能表如表2。4进出水管道选择4.1进水管选择根据泵型可知，水泵进口直径为12寸，即300mm。进水管道选择钢管。进水管的经济流速一般为1.5-2m/s，利用经验公式确定经济管径：得D=363-418mm，确定进水管直径为400m。进水管厚度根据公式：确定进水管壁厚为4mm。4.2出水管选择出水管道选择钢管。出水管的经济流速一般为2-3m/s，利用经验公式确定经济管径：得D=295-363mm,确定出水管直径为300m。出水管厚度根据公式：确定出水管壁厚为4mm。5水泵安装高程的确定水泵安装高程是指水泵基准面的海拔高程,水泵的安装高程必须满足水泵在设计规定的任何条件下工作都不发生汽蚀［1］。水泵的安装高程为：式中［Hg］为水泵的允许吸水高度。在标准状况下：式中［Hs］为水泵的允许吸上真空高度：式中［Ah］为允许汽蚀余量，根据水泵的性能表，已知12Sh-9B型单级双吸离心泵的［Ah］为4.5m，则水泵的［Hs］=5.73m,［Hg］=5.28m,则水泵的安装高程不应高于558.78m。本设计考虑到泵站位于大坝外侧，机组安装在第一层，故水泵的基准面高程取泵房室内地面高程加上混凝土边台高度及水泵轴线高度之和。H水泵基准面=554.9+0.3+0.405=555.605m6泵房结构型式与布置6.1确定泵房类型固定式泵房按基础结构和室内能否进水分为分基型、干室型、湿室型、块基型4种结构型式［1］。分基型泵房的结构和一般工业厂房相似，主要特点是泵房基础与机组基础分开建筑，泵房没有水下结构。该泵房结构简单、施工容易、造价低廉，是中小型泵站最常采用的结构型式。它适用于下列场合：（1）泵站安装卧式离心泵或混流泵机组。（2）水源或进水池水位变幅小于水泵的有效吸程。（3）建站处地基比较稳定。本工程为中小型泵站，安装卧式离心泵机组，泵站没有水下结构，且站址处地基条件比较稳定，故选择分基型泵房。6.2确定机组及管路布置类型6.2.1主机组布置机组采用卧式单级双吸离心泵，泵房机组数量仅有2台，故采用一列式...
