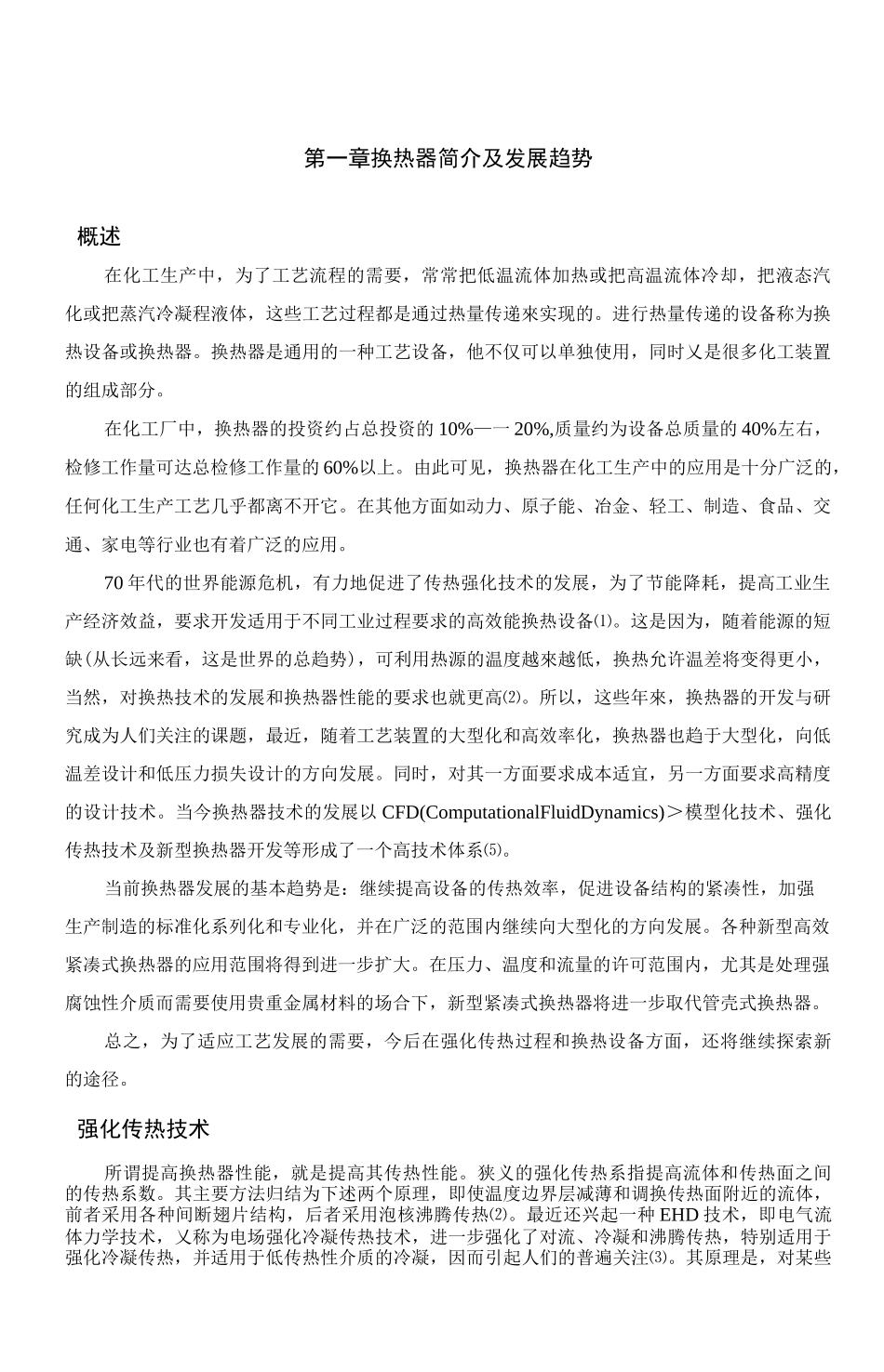

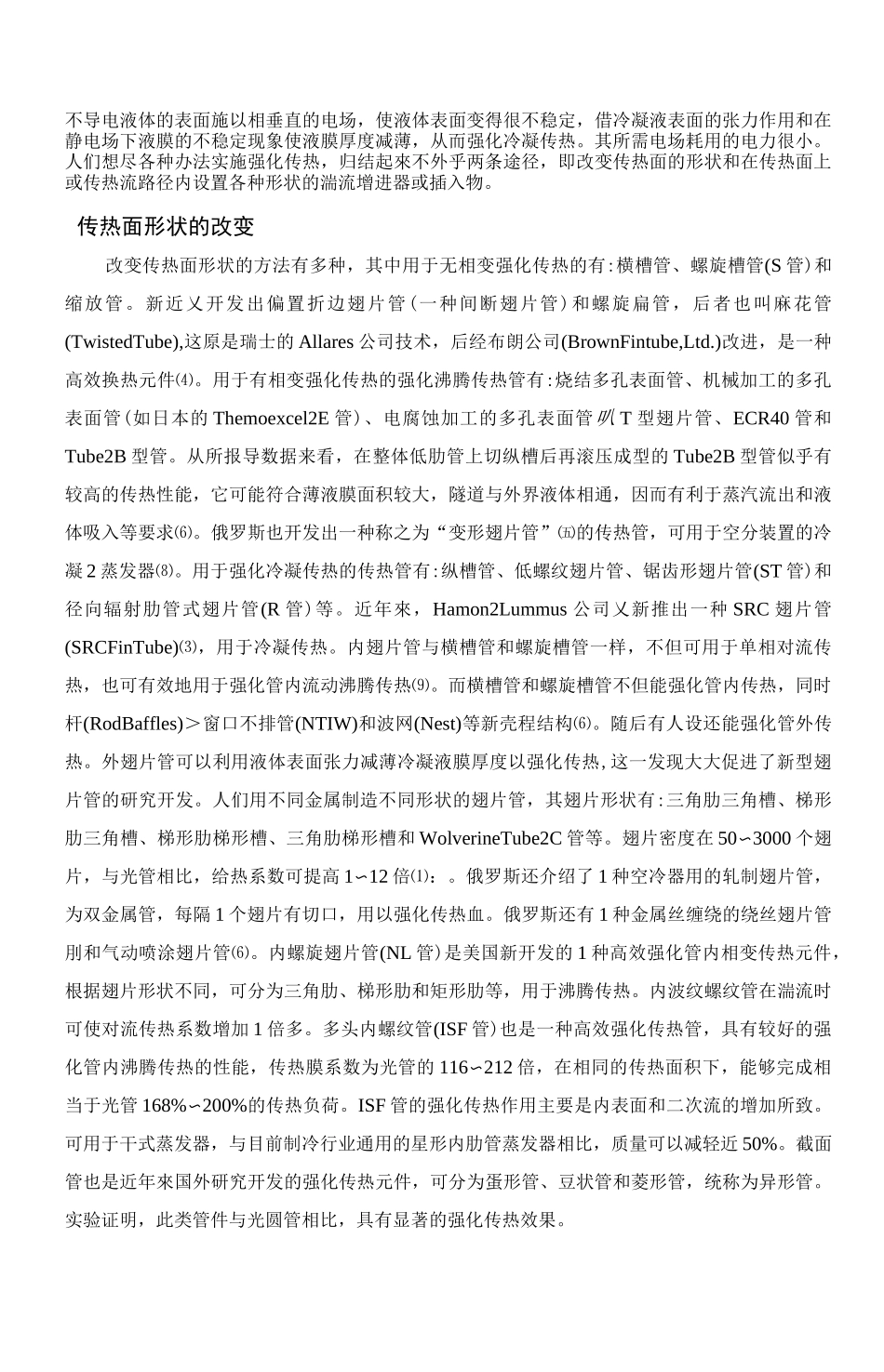

第一章换热器简介及发展趋势概述在化工生产中，为了工艺流程的需要，常常把低温流体加热或把高温流体冷却，把液态汽化或把蒸汽冷凝程液体，这些工艺过程都是通过热量传递來实现的。进行热量传递的设备称为换热设备或换热器。换热器是通用的一种工艺设备，他不仅可以单独使用，同时乂是很多化工装置的组成部分。在化工厂中，换热器的投资约占总投资的10%—一20%,质量约为设备总质量的40%左右，检修工作量可达总检修工作量的60%以上。由此可见，换热器在化工生产中的应用是十分广泛的，任何化工生产工艺几乎都离不开它。在其他方面如动力、原子能、冶金、轻工、制造、食品、交通、家电等行业也有着广泛的应用。70年代的世界能源危机，有力地促进了传热强化技术的发展，为了节能降耗，提高工业生产经济效益，要求开发适用于不同工业过程要求的高效能换热设备⑴。这是因为，随着能源的短缺(从长远来看，这是世界的总趋势)，可利用热源的温度越來越低，换热允许温差将变得更小，当然，对换热技术的发展和换热器性能的要求也就更高⑵。所以，这些年來，换热器的开发与研究成为人们关注的课题，最近，随着工艺装置的大型化和高效率化，换热器也趋于大型化，向低温差设计和低压力损失设计的方向发展。同时，对其一方面要求成本适宜，另一方面要求高精度的设计技术。当今换热器技术的发展以CFD(ComputationalFluidDynamics)＞模型化技术、强化传热技术及新型换热器开发等形成了一个高技术体系⑸。当前换热器发展的基本趋势是：继续提高设备的传热效率，促进设备结构的紧凑性，加强生产制造的标准化系列化和专业化，并在广泛的范围内继续向大型化的方向发展。各种新型高效紧凑式换热器的应用范围将得到进一步扩大。在压力、温度和流量的许可范围内，尤其是处理强腐蚀性介质而需要使用贵重金属材料的场合下，新型紧凑式换热器将进一步取代管壳式换热器。总之，为了适应工艺发展的需要，今后在强化传热过程和换热设备方面，还将继续探索新的途径。强化传热技术所谓提高换热器性能，就是提高其传热性能。狭义的强化传热系指提高流体和传热面之间的传热系数。其主要方法归结为下述两个原理，即使温度边界层减薄和调换传热面附近的流体，前者采用各种间断翅片结构，后者采用泡核沸腾传热⑵。最近还兴起一种EHD技术，即电气流体力学技术，乂称为电场强化冷凝传热技术，进一步强化了对流、冷凝和沸腾传热，特别适用于强化冷凝传热，并适用于低传热性介质的冷凝，因而引起人们的普遍关注⑶。其原理是，对某些不导电液体的表面施以相垂直的电场，使液体表面变得很不稳定，借冷凝液表面的张力作用和在静电场下液膜的不稳定现象使液膜厚度减薄，从而强化冷凝传热。其所需电场耗用的电力很小。人们想尽各种办法实施强化传热，归结起來不外乎两条途径，即改变传热面的形状和在传热面上或传热流路径内设置各种形状的湍流增进器或插入物。传热面形状的改变改变传热面形状的方法有多种，其中用于无相变强化传热的有:横槽管、螺旋槽管(S管)和缩放管。新近乂开发出偏置折边翅片管(一种间断翅片管)和螺旋扁管，后者也叫麻花管(TwistedTube),这原是瑞士的Allares公司技术，后经布朗公司(BrownFintube,Ltd.)改进，是一种高效换热元件⑷。用于有相变强化传热的强化沸腾传热管有:烧结多孔表面管、机械加工的多孔表面管(如日本的Themoexcel2E管)、电腐蚀加工的多孔表面管叭T型翅片管、ECR40管和Tube2B型管。从所报导数据来看，在整体低肋管上切纵槽后再滚压成型的Tube2B型管似乎有较高的传热性能，它可能符合薄液膜面积较大，隧道与外界液体相通，因而有利于蒸汽流出和液体吸入等要求⑹。俄罗斯也开发出一种称之为“变形翅片管”㈤的传热管，可用于空分装置的冷凝2蒸发器⑻。用于强化冷凝传热的传热管有:纵槽管、低螺纹翅片管、锯齿形翅片管(ST管)和径向辐射肋管式翅片管(R管)等。近年來，Hamon2Lummus公司乂新推出一种SRC翅片管(SRCFinTube)⑶，用于冷凝传热。内翅片管与横槽管和螺旋槽管一样，不但可用于单相对流传热，也可有效地用于强化管内流动沸腾传热⑼。而横槽管和螺旋槽管不但能强化管内传热，同时杆(RodBaff...
