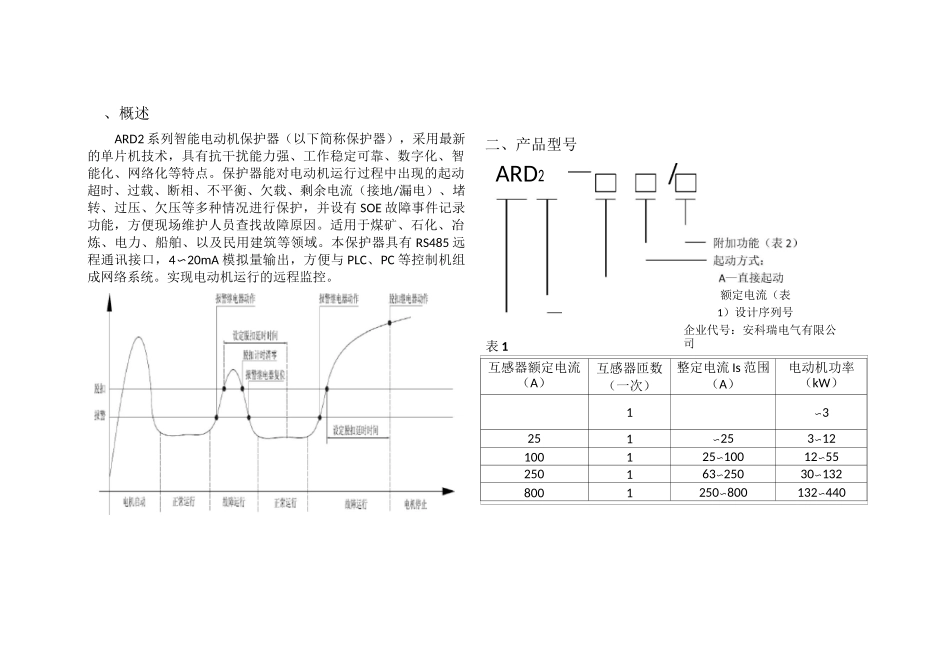

ARD2系列智能电动机保护器安装使用说明书二、产品型号2三、通用技术指标3四、外型尺寸及安装3五、显示与用户编程9六、接线方式13七、通讯协议15八、系统应用方案28九、保护功能说明32十、注意事项37十-一、订货范例38上海安科瑞电气有限公司^iAcrer一、概述目录、概述ARD2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、断相、不平衡、欠载、剩余电流（接地/漏电）、堵转、过压、欠压等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有RS485远程通讯接口，4〜20mA模拟量输出，方便与PLC、PC等控制机组成网络系统。实现电动机运行的远程监控。二、产品型号ARD2额定电流（表1）设计序列号互感器额定电流（A）互感器匝数（一次）整定电流Is范围（A）电动机功率（kW）1〜3251〜253〜12100125〜10012〜55250163〜25030〜1328001250〜800132〜440企业代号：安科瑞电气有限公司表1附加功能代号附加功能代号远程起动Q4〜20mA模拟量输出M报警J4路开关量输入K通讯接口CSOE事件记录SR漏电保护L三、通用技术指污染等级2级防护等级IP20四、外形尺寸及安装表44.1外形及安装开孔尺寸侧视图互感器部分（1〜100A）互感器部分（100〜250A）互感器部分（250〜800A、零序互感器）安装方法主体部分安装互感器部分（〜100A）安装安装连线拆卸连线霹眾A互感郵3蓝色(SIj_辽感娜4白藍(S2)吃忻〕—互感款狛橙(S2)250A以上互感器接线五、显示与用户编程显示说明序号11011注名称A相LED指示灯B相LED指示灯C相LED指示灯运行LED指示灯脱扣LED指示灯报警LED指示灯确定按键左方向键右方向键取消/复位键4位LED数码管A、B、C相指示灯用户编程状态亮亮亮亮亮亮按下按下按下按下0000全亮功能说明该指示灯亮则表明11显示的为A相电流该指示灯则表明11显示的为B相电流该指示灯亮则表明11显示的为C相电流该指示灯亮则表明电动机正在运行该指示灯亮则表明保护器脱扣继电器已动作该指示灯亮则表明保护器报警继电器已动作选择操作功能或返回上级菜单察看事件或数字量减或移位察看显示数据或数字量增退出菜单或取消操作或将保护器复位显示测量数值指示灯全亮则表明1显示的为三相平均电流按保护器上的“确定”键，至显示“P001”，按“”键和“”键用于菜单的选择，到相应的菜单序号后，按“确定”键，进入值域的设置，按“”键进行数据位的选择，按“”键用于数字的增加，所需参数设置完毕后，按“确定”键进行保存，再按“取消”键退出菜单。其中，保护器的各种保护功能的打开与否用“on”“OFF”表示。参数设置见下表：面板参数设定类别默认值设定范围单位/说明〜25P001满载电流10025〜100安培25063〜250800250〜800P002脱扣等级设定55、10、15、20、25、30、35、40级P003起动时间10秒P004过载报警域值设定851〜99%%P005断相脱扣延时1秒P006接地/漏电故障电流设定300100〜1000毫安P007接地/漏电故障脱扣延时设定秒P008欠载脱扣域值设定5010〜99%%P009欠载脱扣延时设定秒P010不平衡脱扣域值设定3010〜99%%P011不平衡脱扣延时设定秒P012不平衡报警设定2010〜99%%P013报警允许位开/关OFFOFF/ON过载报警P014OFFOFF/ON不平衡报警P015脱扣允许位开/关ONOFF/ON过载脱扣P016OFFOFF/ON接地/漏电脱扣P017OFFOFF/ON欠载脱扣P018ONOFF/ON缺相脱扣P019OFFOFF/ON欠电压脱扣P020OFFOFF/ON过电压脱扣P021OFFOFF/ON堵转脱扣P022OFFOFF/ON不平衡脱扣P023欠电压脱扣域值设定8055〜90%%P024欠电压脱扣延时设定秒P025过电压脱扣域值设定120110〜150%%P026过电压脱扣延时设定秒P027堵转电流设定〜800安培P028堵转脱扣延时设定秒P029MODBUS波特率设定96002400、4800、9600、19200、38400bpsP030MODBUS地址设定11〜247查看数据测量数据查看：用户可按动“”键，切换显示三相平均电流、A相电流、B相电流、C相电流、AB线电压、零序电流值。事件记录查看：用户可按动“”键，至4位LED数码显示“Eutl”，表示事件1（...
