生物接触氧化池设计计算VIP免费

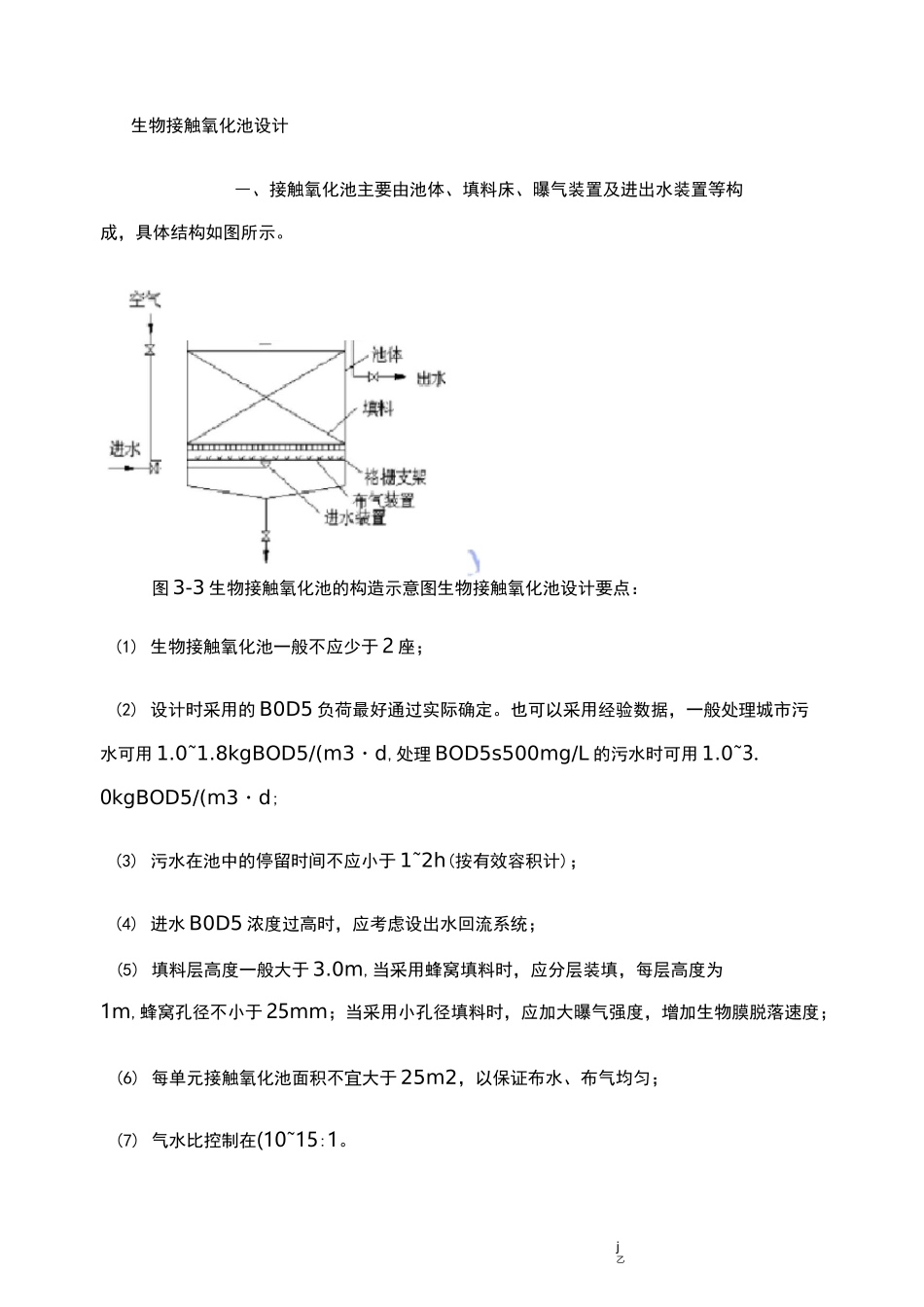

j乙生物接触氧化池设计―、接触氧化池主要由池体、填料床、曝气装置及进出水装置等构成，具体结构如图所示。图3-3生物接触氧化池的构造示意图生物接触氧化池设计要点：(1)生物接触氧化池一般不应少于2座；(2)设计时采用的B0D5负荷最好通过实际确定。也可以采用经验数据，一般处理城市污水可用1.0~1.8kgBOD5/(m3・d,处理BOD5s500mg/L的污水时可用1.0~3.0kgBOD5/(m3・d;(3)污水在池中的停留时间不应小于1~2h(按有效容积计)；(4)进水B0D5浓度过高时，应考虑设出水回流系统；(5)填料层高度一般大于3.0m,当采用蜂窝填料时，应分层装填，每层高度为1m,蜂窝孔径不小于25mm；当采用小孔径填料时，应加大曝气强度，增加生物膜脱落速度；(6)每单元接触氧化池面积不宜大于25m2，以保证布水、布气均匀；(7)气水比控制在(10~15:1。.jz.因废水的有机物浓度较高,本次设计采用二段式接触氧化法。设计一氧池填料高取3.5m,二氧池填料高取3m。3.5.1填料容积负荷Nv=0.2881Se0.7246=0.2881*9.240.7246=1.443[kgBOD5/(m3*d]式中Nv—接触氧化的容积负荷，kgBOD5/(m3*d;Se-出水BOD5值,mg/l3.5.2污水与填料总接触时间t=24*S0/(1000*Nv=24*231/(1000*1.443=3.842(h式中S0——进水BOD5值,mg/L。设计一氧池接触氧化时间占总接触时间的60％：t1=0.6t=0.6*3.842=2.305(h设计二氧池接触氧化时间占总接触时间的40％：t2=0.4t=0.4*3.842=1.537(h3.5.3接触氧化池尺寸设计—氧池填料体积V1V1=Qt1=1500*2.305/24=144m3.jz.—氧池总面积A1-总：A1-总詡1/,-3=144/3.5=41.2口2>25m2—氧池格数n取2格，设计一氧池宽B1取4米,则池长L1:L1=144/(3.5*4=10.3m剩余污泥量：在《生物接触氧化池设计规程》中推荐该工艺系统污泥产率为0.3~0.4kgDS/kgBOD5，含水率96%~98%。本设计中，污泥产率以丫二0.4kgDS/kgBOD5,含水率97%。则干污泥量用下式计算：WDS=YQ(S0-Se+(X0-Xh-XeQ式中WDS--污泥干重，kg/d；Y——活性污泥产率，kgDS/kgBOD5；Q——污水量，m3/d；S0——进水BOD5值，kg/m3；Se——出水B0D5值，kg/m3;X0――进水总SS浓度值，kg/m3；Xh——进水中SS活性部分量，kg/m3;.jz.Xe――出水SS浓度值，kg/m3;o设该污水SS中60%可为生物降解活性物质，泥龄SRT取5d,则一氧池污泥干重：WDS二0.4*1500*5*(0.231—0.0462)+(0.126—0.126*0.6—0.027)*1500x5=648.9(kg/5d)污泥体积：QS=WDS/(1-97%=648.9/(1000*0.03=21.62m3泥斗容积计算公式Vs=(1/3*h(A'+A''+sqr(A'*A''式中Vs――泥斗容积，m3；h—泥斗咼，m；A'—泥斗上口面积，m2；A''——泥斗下口面积，m2;设计一氧池泥斗高2.0m,泥斗下口取1.0mx1.0m,则一氧池泥斗体积：Vs1=(1/3*2.0*(41.2+1.0+sqr(41.2*1.0=32.4(m3>21.63m3一氧池超高h1-1取0.5m，稳定水层高h1-2取0.5m，底部构造层高h1-4取0.8m，则一氧池总高H1:.jz.H1=h1-1+h1-2+h1-3+h1-4+h泥斗=0.5+0.5+3.5+0.8+2.0=7.3(m则一氧池尺寸：L1*B1*H1=10.3m*4.0m*7.3m二氧池填料体积V1V2=Qt2=1500*1.573/24=98.3m3二氧池总面积A1-总：A2-总=V2/h2-3=98.3/3=32.8(m2>25m2二氧池格数n同样取2格，设计二氧池宽B1取4米,则池长L2:L2=32.8/4=8.2m设该污水SS中60%可为生物降解活性物质，泥龄SRT取5d,则二氧池污泥干重：WDS二0.4*7500*5*(0.0462-0.00924)+(0.0378-0.0378*0.6-0.07734)*1500x5=139.23(kg/5d)污泥体积：QS=WDS/(1-97%=139.23/(1000*0.03=4.64m3.jz.本设计接触氧化池泥斗高0.9m，泥斗下口取0.5mx0.5m,则二氧池泥斗体积：Vs2=(1/3*0.9*(32.8+0.25+sqr(32.8*0.25=10.77(m3>4.64m3二氧池超高h2-1取0.5m，稳定水层高h2-2取0.5m，底部构造层高h2-4取0.8m，则一氧池总高H2:H2=h2-1+h2-2+h2-3+h2-4+h泥斗2=0.5+0.5+3+0.8+0.9=5.7(m则二氧池尺寸：L2*B2*H2=8.2m*4.0m*5.7m—氧池污泥和二氧池污泥汇合。污泥量二21.63+4.64=26.27m3，选用DN175mm排污管，流速=0.7m/s,i=0.56%,排泥时间二3.57mino3.5.4校核BOD负荷BOD容积负荷为：I=QS0/[(V1+V2*1000]=1500*231/[(144+98.3*1000]=1.43[kg/(m3*d]BOD去除负荷为：I'=Q(S0-Se/[(V1+V2*1000]=1500*(231-9.24/[(144+98.3*1000]=1.37[kg/(m3*d]均符合设计要求。.jz.3.5.5填料选择计算本设计采用YCDT立体...
