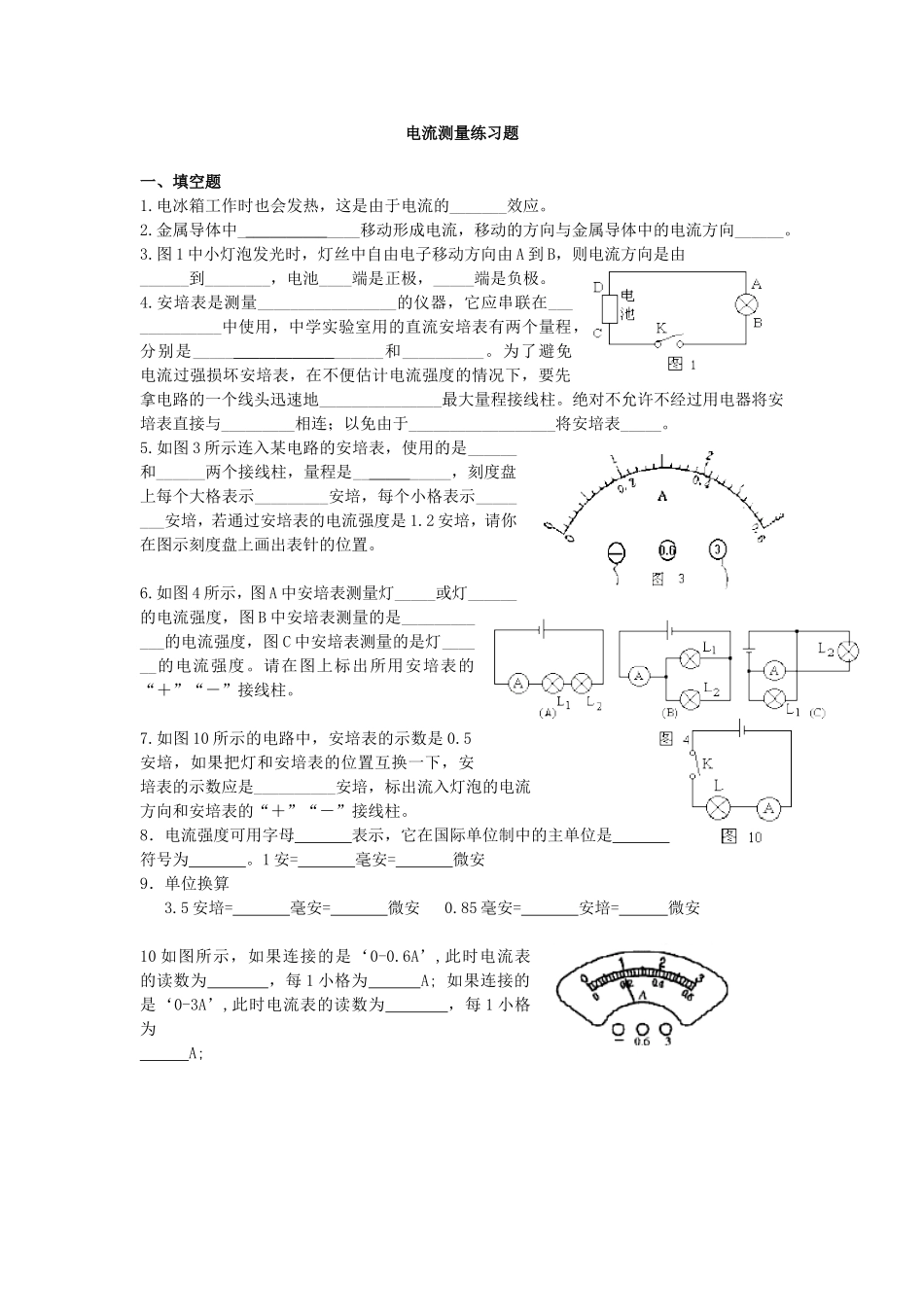

电流测量练习题一、填空题1.电冰箱工作时也会发热，这是由于电流的_______效应。2.金属导体中_____移动形成电流，移动的方向与金属导体中的电流方向______。3.图1中小灯泡发光时，灯丝中自由电子移动方向由A到B，则电流方向是由______到________，电池____端是正极，_____端是负极。4.安培表是测量_________________的仪器，它应串联在_____________中使用，中学实验室用的直流安培表有两个量程，分别是___________和__________。为了避免电流过强损坏安培表，在不便估计电流强度的情况下，要先拿电路的一个线头迅速地_______________最大量程接线柱。绝对不允许不经过用电器将安培表直接与_________相连；以免由于__________________将安培表_____。5.如图3所示连入某电路的安培表，使用的是______和______两个接线柱，量程是_______，刻度盘上每个大格表示_________安培，每个小格表示________安培，若通过安培表的电流强度是1.2安培，请你在图示刻度盘上画出表针的位置。6.如图4所示，图A中安培表测量灯_____或灯______的电流强度，图B中安培表测量的是____________的电流强度，图C中安培表测量的是灯______的电流强度。请在图上标出所用安培表的“＋”“－”接线柱。7.如图10所示的电路中，安培表的示数是0.5安培，如果把灯和安培表的位置互换一下，安培表的示数应是__________安培，标出流入灯泡的电流方向和安培表的“＋”“－”接线柱。8．电流强度可用字母表示，它在国际单位制中的主单位是符号为。1安=毫安=微安9．单位换算3.5安培=毫安=微安0.85毫安=安培=微安10如图所示，如果连接的是‘0-0.6A’,此时电流表的读数为，每1小格为A;如果连接的是‘0-3A’,此时电流表的读数为，每1小格为A;二、选择题：1.下列变换正确的是()3.如图6所示电路中叙述正确的是（）4、用安培表测量通过灯L2的电流强度图12（）三、实验题：1.如图所示，试将图8中电路元件照图7所示电路图连线，连线不要交叉。2.如图9所示，是测量电流强度的连线图，请画出它的电路图。答案一、（每小题1分，共45分）1.热2.自由电子，相反3.B，A，C，D4.热效应，乙，效应，电流6.甲7.手电筒灯泡，手电筒灯泡8.电流强度，被测电路，0.6A，3A，试触，电源正、负极，电流过大，烧坏9.“－”，“3”，3A，1A，0.1A；10.正，灯丝，负，等于12.0.513.电熨斗，10∶114.0.5，（图略）15.A，F，（图略）二、（每题6分共24分）1.D2.C3.BD4.D三、（每小题3分，共18分）1.√2.×3.√4.×5.√6.×四、（第1小题7分，第二小题6分，共13分画错1处该小题不得分）1.
