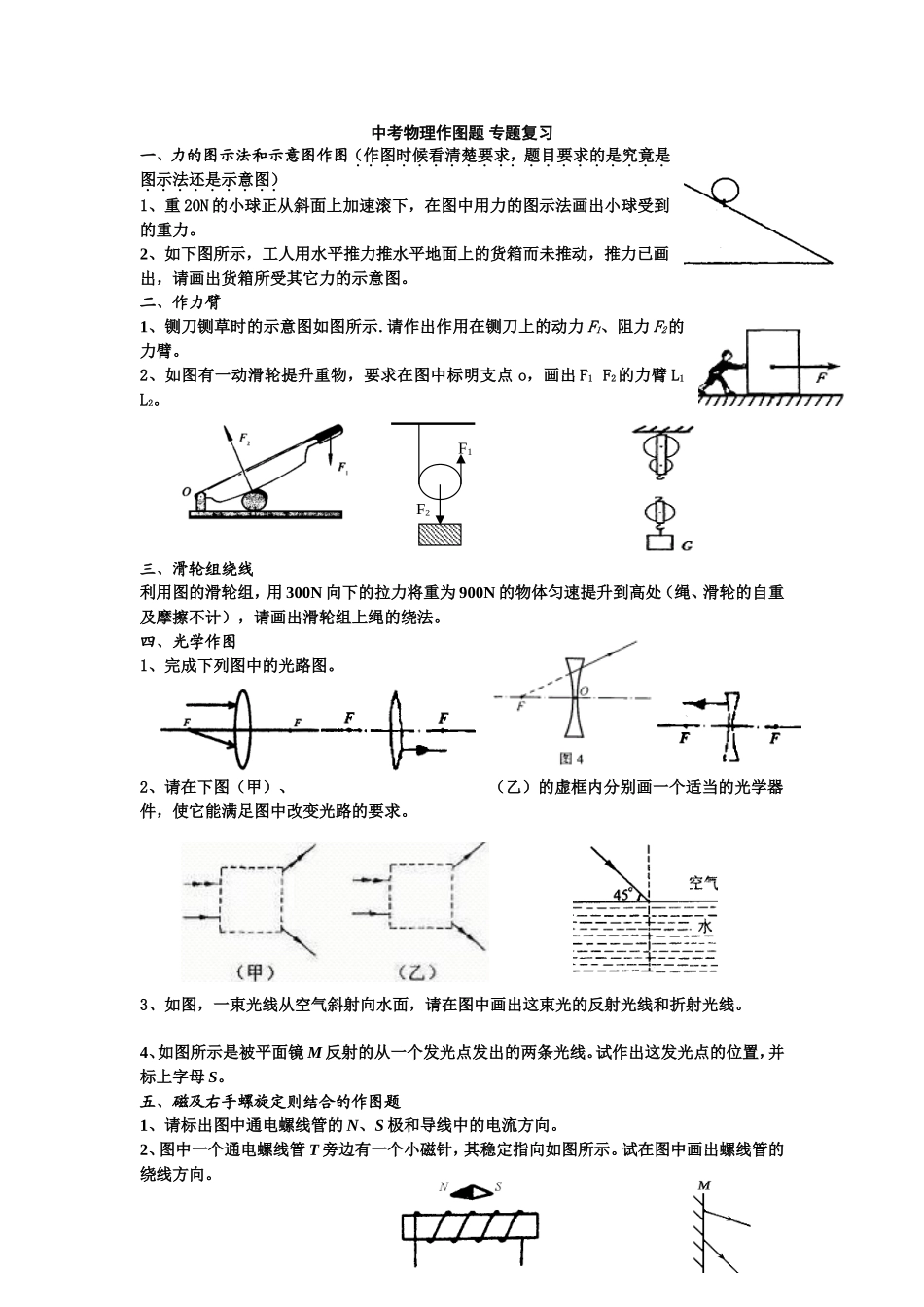

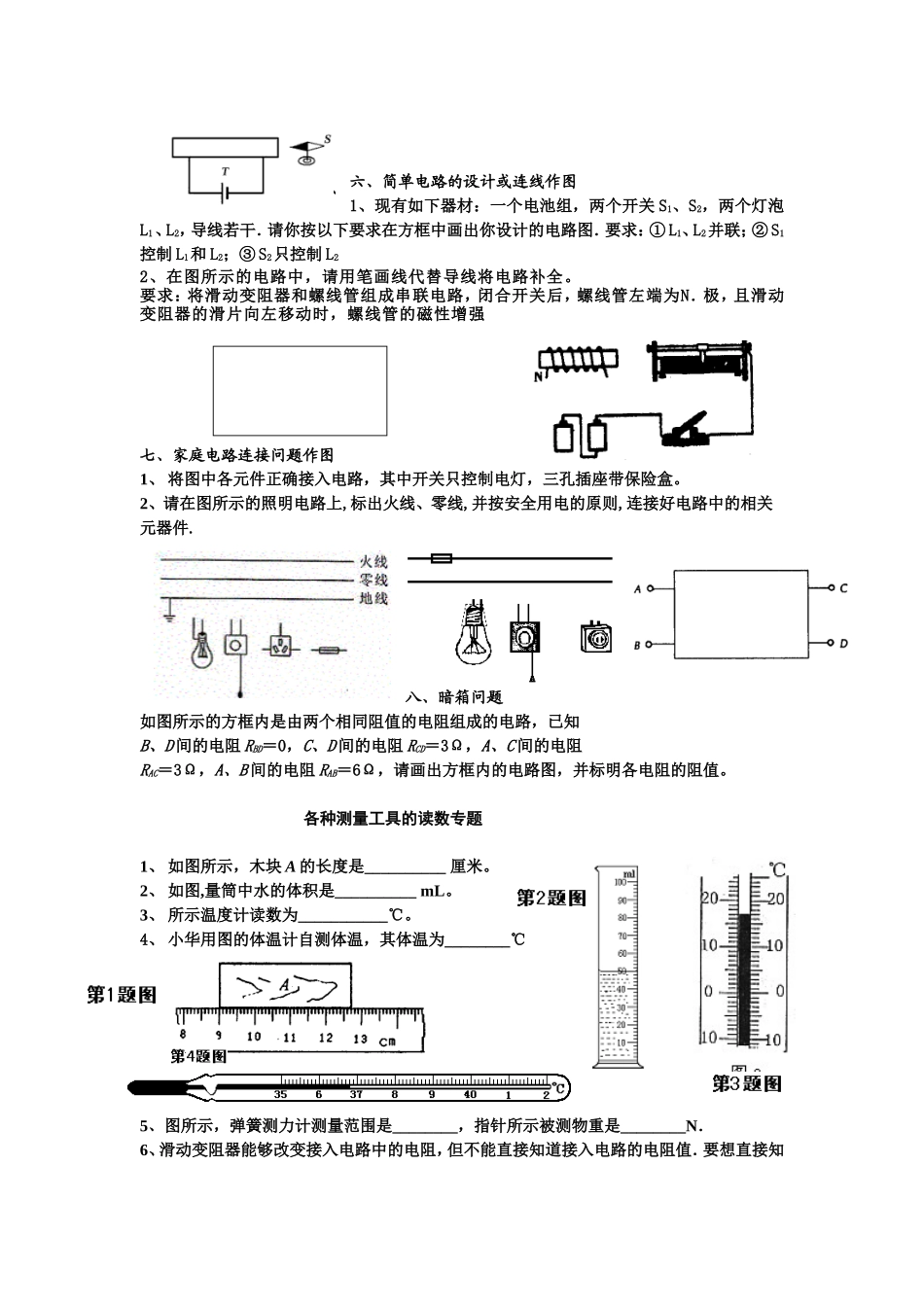

中考物理作图题专题复习一、力的图示法和示意图作图（作图时候看清楚要求，题目要求的是究竟是图示法还是示意图）1、重20N的小球正从斜面上加速滚下，在图中用力的图示法画出小球受到的重力。2、如下图所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货箱所受其它力的示意图。二、作力臂1、铡刀铡草时的示意图如图所示.请作出作用在铡刀上的动力F1、阻力F2的力臂。2、如图有一动滑轮提升重物，要求在图中标明支点o，画出F1F2的力臂L1L2。三、滑轮组绕线利用图的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。四、光学作图1、完成下列图中的光路图。2、请在下图（甲）、（乙）的虚框内分别画一个适当的光学器件，使它能满足图中改变光路的要求。3、如图，一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线。4、如图所示是被平面镜M反射的从一个发光点发出的两条光线。试作出这发光点的位置，并标上字母S。五、磁及右手螺旋定则结合的作图题1、请标出图中通电螺线管的N、S极和导线中的电流方向。2、图中一个通电螺线管T旁边有一个小磁针，其稳定指向如图所示。试在图中画出螺线管的绕线方向。F2F1六、简单电路的设计或连线作图1、现有如下器材：一个电池组，两个开关S1、S2，两个灯泡L1、L2，导线若干．请你按以下要求在方框中画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L22、在图所示的电路中，请用笔画线代替导线将电路补全。要求：将滑动变阻器和螺线管组成串联电路，闭合开关后，螺线管左端为N．极，且滑动变阻器的滑片向左移动时，螺线管的磁性增强七、家庭电路连接问题作图1、将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。2、请在图所示的照明电路上,标出火线、零线,并按安全用电的原则,连接好电路中的相关元器件.八、暗箱问题如图所示的方框内是由两个相同阻值的电阻组成的电路，已知B、D间的电阻RBD＝0，C、D间的电阻RCD＝3Ω，A、C间的电阻RAC＝3Ω，A、B间的电阻RAB＝6Ω，请画出方框内的电路图，并标明各电阻的阻值。各种测量工具的读数专题1、如图所示，木块A的长度是__________厘米。2、如图,量筒中水的体积是__________mL。3、所示温度计读数为___________℃。4、小华用图的体温计自测体温，其体温为________℃5、图所示，弹簧测力计测量范围是________，指针所示被测物重是________N．6、滑动变阻器能够改变接入电路中的电阻，但不能直接知道接入电路的电阻值．要想直接知道接入电路的电阻值，就要用____________，现将它接入某一电路后，如图所示它的示数是______________Ω．7、是一辆在公路上行驶的汽车中的速度表，目前指示的车速是____________km/h。8、图中电流表的读数为_________A，电压表的读数为_________V。9、图所示的电表是家庭电路中的表，该表的读数为kW·h。10、用托盘天平测量一小铁块的质量，天平平衡时所用砝码和游码的位置如图所示，则小铁块的质量是g。11、密度计：
