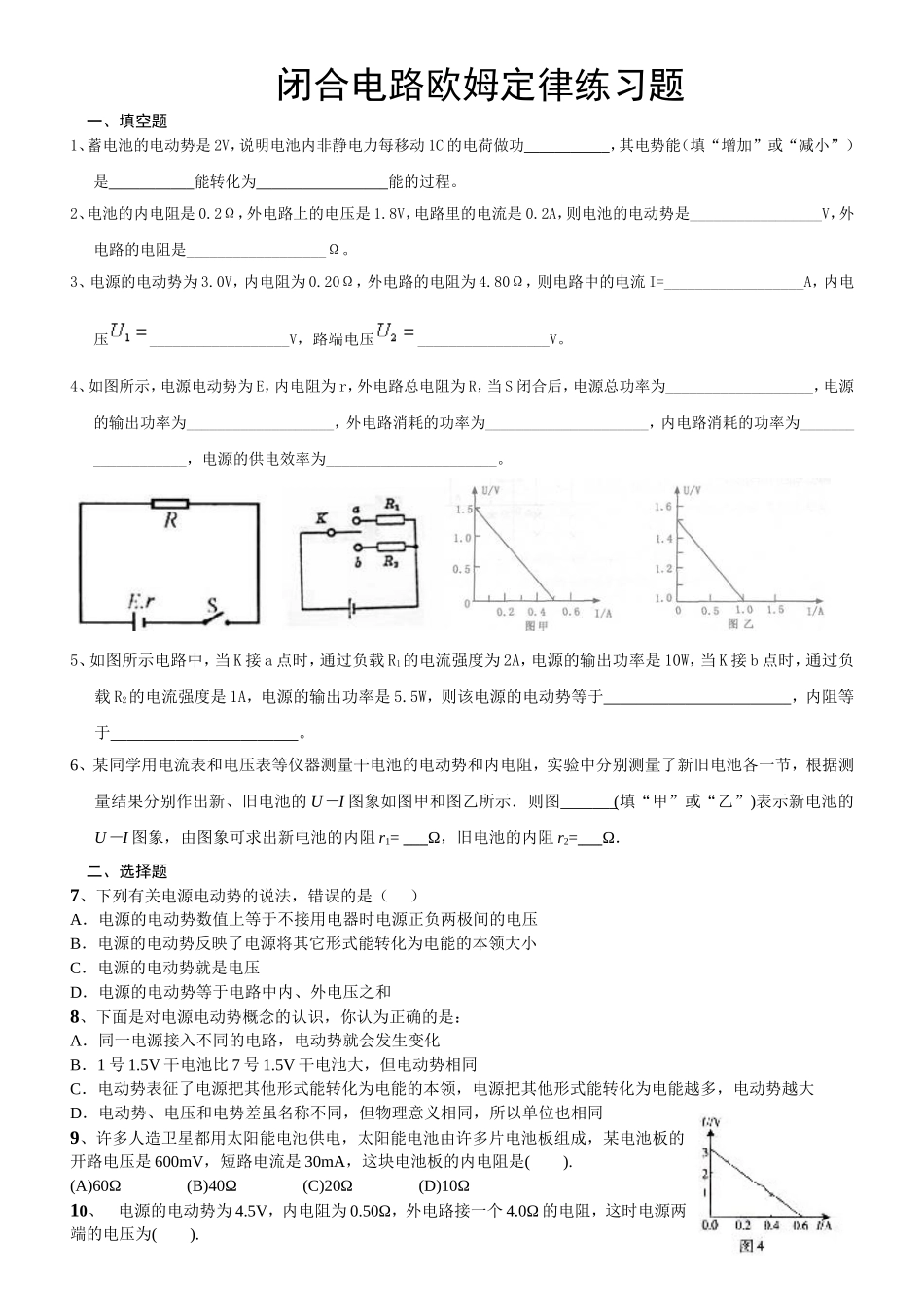

闭合电路欧姆定律练习题一、填空题1、蓄电池的电动势是2V，说明电池内非静电力每移动1C的电荷做功，其电势能（填“增加”或“减小”）是能转化为能的过程。2、电池的内电阻是0.2Ω，外电路上的电压是1.8V，电路里的电流是0.2A，则电池的电动势是_________________V，外电路的电阻是__________________Ω。3、电源的电动势为3.0V，内电阻为0.20Ω，外电路的电阻为4.80Ω，则电路中的电流I=__________________A，内电压__________________V，路端电压_________________V。4、如图所示，电源电动势为E，内电阻为r，外电路总电阻为R，当S闭合后，电源总功率为___________________，电源的输出功率为___________________，外电路消耗的功率为_____________________，内电路消耗的功率为___________________，电源的供电效率为______________________。5、如图所示电路中，当K接a点时，通过负载R1的电流强度为2A，电源的输出功率是10W，当K接b点时，通过负载R2的电流强度是1A，电源的输出功率是5.5W，则该电源的电动势等于，内阻等于。6、某同学用电流表和电压表等仪器测量干电池的电动势和内电阻，实验中分别测量了新旧电池各一节，根据测量结果分别作出新、旧电池的U―I图象如图甲和图乙所示．则图(填“甲”或“乙”)表示新电池的U―I图象，由图象可求出新电池的内阻r1=Ω，旧电池的内阻r2=Ω．二、选择题7、下列有关电源电动势的说法，错误的是（）A．电源的电动势数值上等于不接用电器时电源正负两极间的电压B．电源的电动势反映了电源将其它形式能转化为电能的本领大小C．电源的电动势就是电压D．电源的电动势等于电路中内、外电压之和8、下面是对电源电动势概念的认识，你认为正确的是：A．同一电源接入不同的电路，电动势就会发生变化B．1号1.5V干电池比7号1.5V干电池大，但电动势相同C．电动势表征了电源把其他形式能转化为电能的本领，电源把其他形式能转化为电能越多，电动势越大D．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同9、许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是600mV，短路电流是30mA，这块电池板的内电阻是().(A)60Ω(B)40Ω(C)20Ω(D)10Ω10、电源的电动势为4.5V，内电阻为0.50Ω，外电路接一个4.0Ω的电阻，这时电源两端的电压为().(A)5.0V(B)4.5V(C)4.0V(D)3.5V11、在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－t图象，如图4所示，其中图线斜率绝对值的物理含义是A．短路电流B．电源内阻C．电源电动势D．全电路电阻12、电源电动势为ε，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是().(A)因为电源电动势不变，所以路端电压也不变(B)因为U=IR，所以当R增大时，路端电压也增大(C)因为U=IR，所以当I增大时，路端电压也增大(D)因为U=ε-Ir，所以当I增大时，路端电压下降13、若用E表示总电动势，U表示外电压，U’表示内电压，R表示外电路总电阻，r表示内电阻，I表示总电流强度，考察下列各关系式：⑴U’=IR⑵U’=E－U⑶E=U+Ir⑷I=E/(R+r)⑸U=ER/(R+r)⑹U=E+Ir，上述关系式中成立的是：（）A、⑴⑵⑶⑷B、⑵⑶⑷⑸C、⑶⑷⑸⑹D、⑴⑶⑸⑹14、在闭合电路中，外电路电阻变大时A．路端电压减小B．电路中的电流增大C．电源内部的电压升高D．电源的内、外电压之和保持不变15、照明供电线路的路端电压基本上是保持不变的，可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些，这是因为此时A．总电阻比深夜时大，干路电流小，每盏灯分到的电压就小B．总电阻比深夜时大，干路电流小，每一支路的电流就小C．总电阻比深夜时小，干路电流大，输电线上损失电压大D．干路电流一定，支路比深夜多，输电线上损失电压大16、用电动势ε=6V、内电阻r=4Ω的直流电源依次分别对下列四个电珠供电，最亮的电珠是().(A)“6V，12W”(B)“6V，9W”(C)“6V，4W”(D)“6V，3W”17、图线①表示某电池组的输出电压——电流关系，图线②表示其输出功率——电流关系．当该电池组的输出功率为120W时，电池组的内阻和输出电压分别为（）A．5Ω，15VB．12Ω，6VC．30Ω，5VD...
