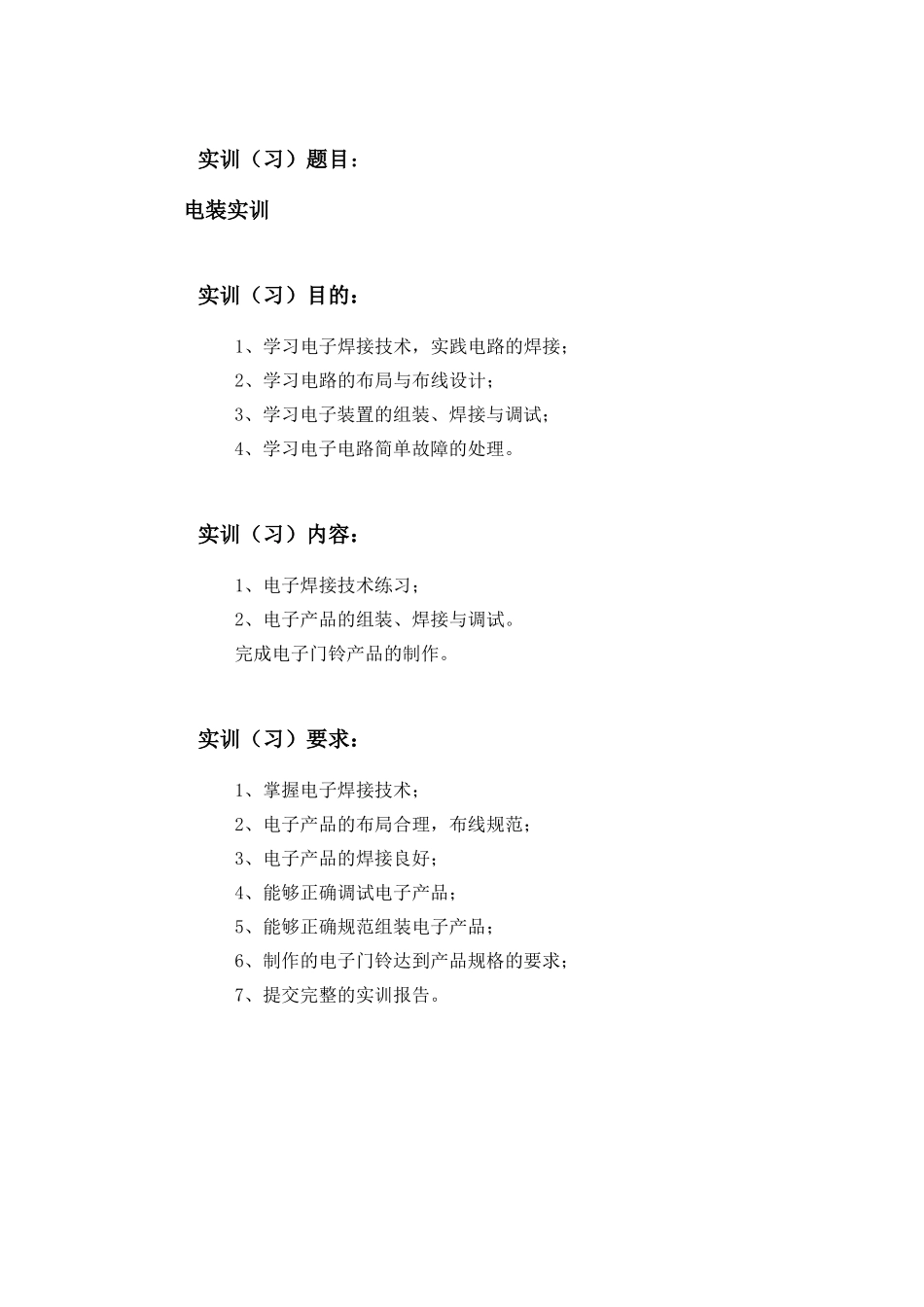

实训（习）报告课程名称：电装实训专业：电子信息工程班级：学号：姓名：指导教师：成绩：完成日期：2011年7月15日任务书实训（习）题目：电装实训实训（习）目的：1、学习电子焊接技术，实践电路的焊接；2、学习电路的布局与布线设计；3、学习电子装置的组装、焊接与调试；4、学习电子电路简单故障的处理。实训（习）内容：1、电子焊接技术练习；2、电子产品的组装、焊接与调试。完成电子门铃产品的制作。实训（习）要求：1、掌握电子焊接技术；2、电子产品的布局合理，布线规范；3、电子产品的焊接良好；4、能够正确调试电子产品；5、能够正确规范组装电子产品；6、制作的电子门铃达到产品规格的要求；7、提交完整的实训报告。1焊接的工具和材料1.1电烙铁使用电烙铁：电烙铁是手工施焊的主要工具，选择合适的电烙铁是保证焊接质量的基础，焊接一般的电子元器件常用（20w—75w）的内热式电烙铁。新买的电烙铁，使用之前要“上锡”，方法是观察烙铁头是否被氧化，被氧化的烙铁头不易上锡，此时用刀片或挫刀清理氧化层，然后接上电源，待烙铁温度一旦高过焊锡丝熔点时，再用它去蘸松香焊锡丝，烙铁头表面就会附上一层光亮的锡，烙铁就能使用了。没有上过锡的烙铁头，焊接时不会吃锡，难以进行焊接。烙铁头使用时间长了或烙铁头温度过高，烙铁头会氧化，造成烙铁“烧死”，而蘸不上焊锡，也难于焊接元件到印制电路板上。烙铁头应保持清洁，不清洁的局部区域也蘸不上焊锡，还会很快氧化，日久之后常造成烙铁头被腐蚀的坑点。使焊接工作更加困难。烙铁头长时间处于待焊状态，温度过高，也会造成烙铁头“烧死”，所以焊接时一定要做好充分准备，尽量缩短烙铁的工作时间，一旦不焊接立刻拔出烙铁电源。1.2焊料焊料是将被焊物体牢固的焊到电路板上。焊料熔点比焊料熔点低很多否则容易和被焊物体连在一起。一般的电子元件用的焊料是锡铅比例为3:2的焊锡，其熔点低仅为180摄氏度左右用25—30W的电烙铁就可以熔化。焊锡通常制作成管状或焊锡丝，内芯有松香做助焊剂。1.3助焊剂焊接电子电路元件最合适的焊剂是松香或松香酒精容剂。因松香是中性物质，对元件无腐蚀作用。需要注意的是，焊接是松香和焊锡应该同时加到焊点上去。现在普遍使用市售的一种松香焊锡丝（焊锡丝是空心的，空心处罐满松香），使用方便，效果好。12手工焊接方法2.1焊接的手法正确的手法为左手食指中指夹住焊锡丝，右手拿住电烙铁，烙铁头随着锡丝走。2.2五步焊接法正确的焊接方法分为五步：施焊准备、加热焊接、送入焊料、冷却焊点、清洗焊面。1、施焊准备焊接前的准备包括焊接部位的清洁处理,元器件安装、焊料和工具的准备。2、加热焊接烙铁头加热焊接部位,使连接点的温度加热到焊接需要的温度。加热时烙铁头和连接点要有一定的接触压力,并要注意加热整个焊接部位。3、送入焊料当加热到一定温度后,即可在烙铁头和焊接点的结合部位加上适当的焊料。焊料融化后,用烙铁头将焊料移动一个距离,以保证焊料覆盖整个焊接部位。4、冷却焊点当焊料和烙铁头离开连接点(焊点)后,焊点要自然冷却,严禁用嘴吹或其他强制冷却的方法。在焊料凝固过程中不受到任何外力的影响而改变位置。5、清洁焊面首先检查有无漏焊、错焊、虚焊和假焊。对残留点周围的焊剂、油污和灰尘进行清洁焊接的具体操作步骤如下图2.1所示。图2.1五步焊接法示意图2.3焊接的注意事项：2.3.1元件引脚的清洁2一般情况下出厂的元器件引脚均镀有一层薄的焊料，但时间一长，电子元件的金属引脚表面会产生一层氧化膜，氧化膜导电性很差，对锡分子的吸力不强，因此焊接前要把焊接处的金属引脚表面用橡皮擦打磨光洁。只有经过清洁、搪锡处理后电子元件引脚焊接之后才不会出现“虚焊”。2.3.2焊料量的控制焊点的焊锡量要控制，不能过多或过少。如图2.2所示。图2.2焊锡用量示意图2.3.3焊点的质量焊点质量的好坏以焊点圆滑、光亮为好。实践中在万能板上焊接的300个焊点与正面如图2.3所示。图2.3万能板焊接实物图33电子门铃电路3.1电路的组成与工作原理门铃整体电路图如图3.1所示。电子门铃发出“叮咚”声音。图3.1门铃整体电路图3.2电子门铃的具体制作和过程3.2.1电子门铃的元件...
