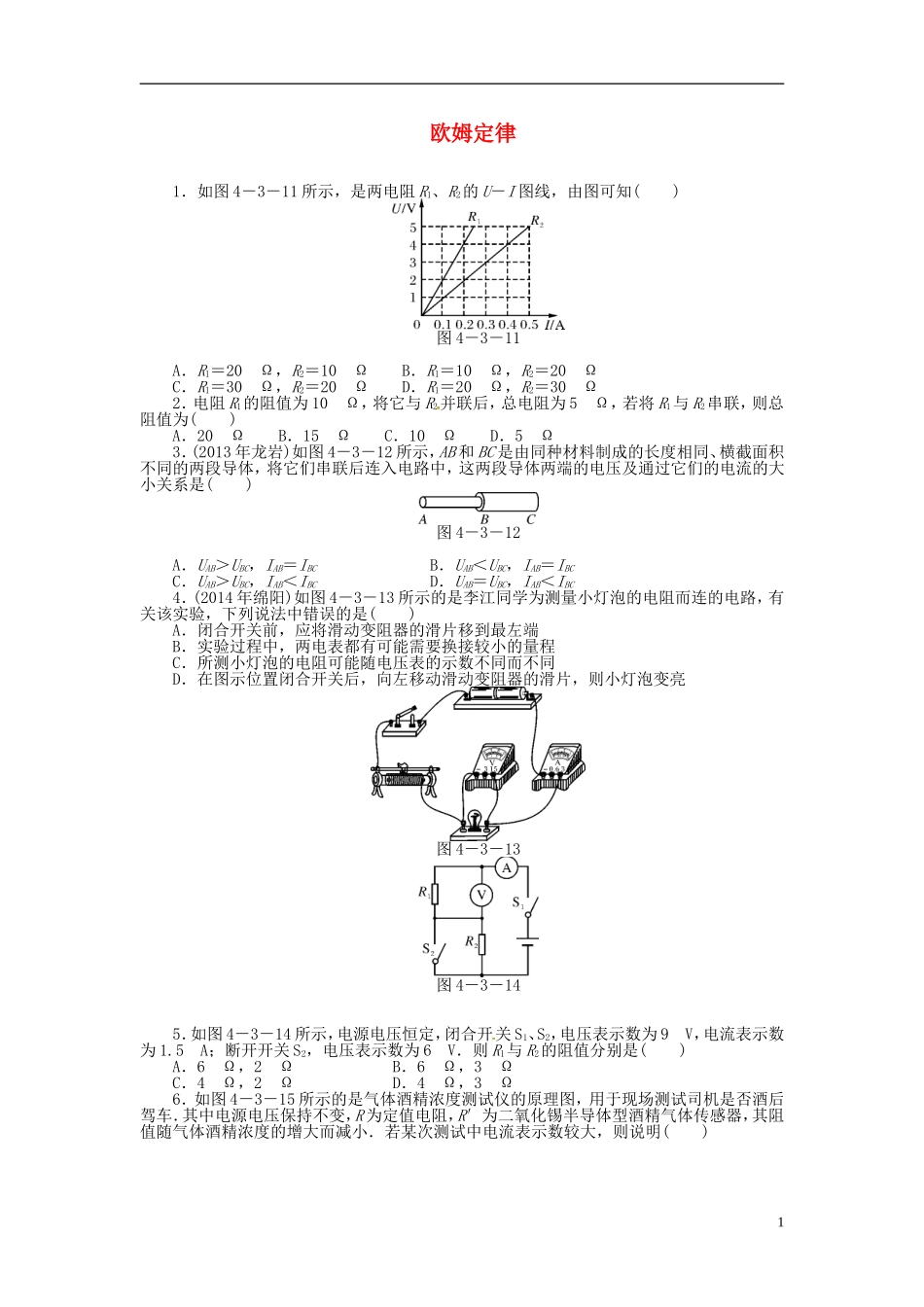

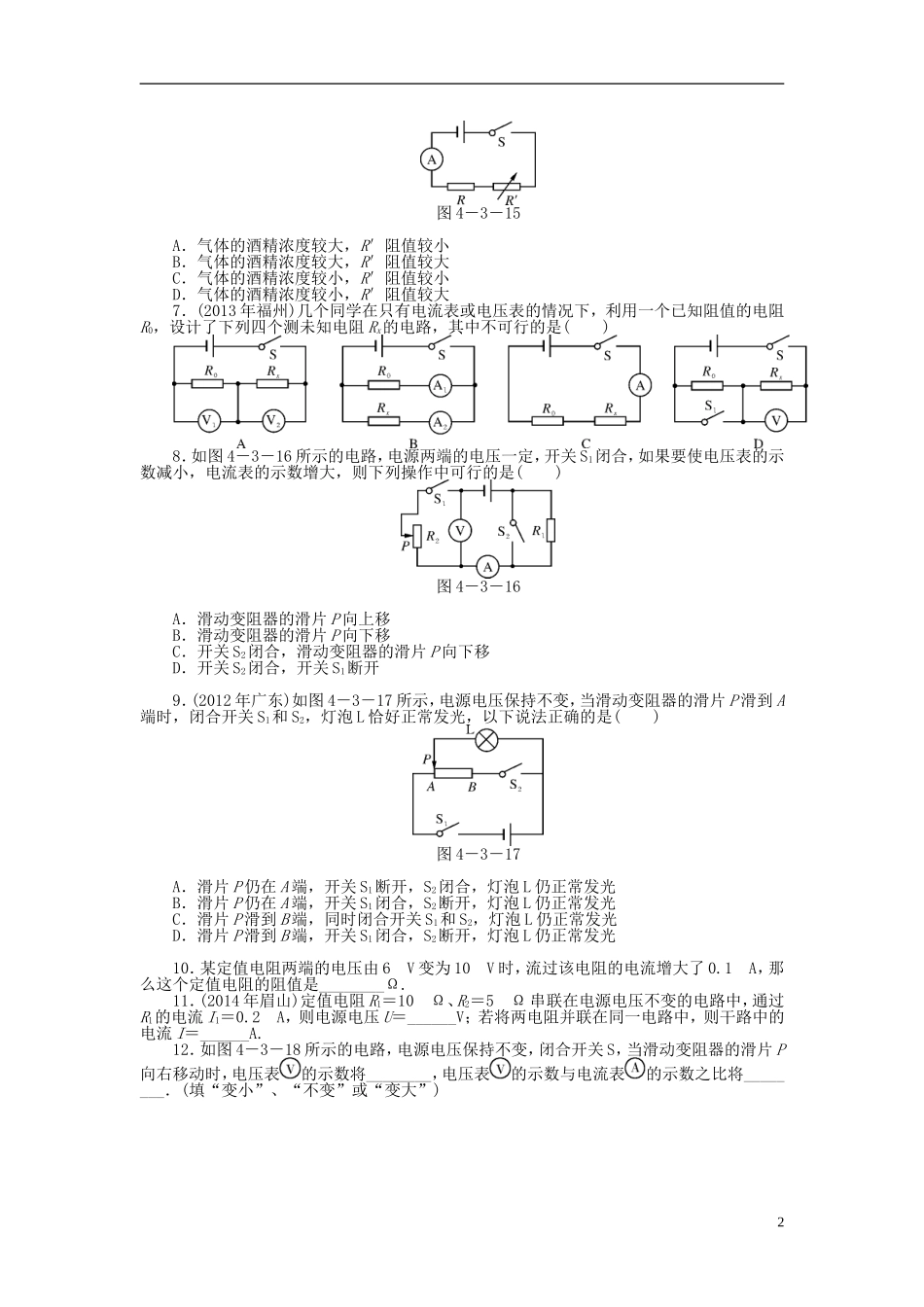

欧姆定律1．如图4－3－11所示，是两电阻R1、R2的U－I图线，由图可知()图4－3－11A．R1＝20Ω，R2＝10ΩB．R1＝10Ω，R2＝20ΩC．R1＝30Ω，R2＝20ΩD．R1＝20Ω，R2＝30Ω2．电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为()A．20ΩB．15ΩC．10ΩD．5Ω3．(2013年龙岩)如图4－3－12所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系是()图4－3－12A．UAB＞UBC，IAB＝IBCB．UAB＜UBC，IAB＝IBCC．UAB＞UBC，IAB＜IBCD．UAB＝UBC，IAB＜IBC4．(2014年绵阳)如图4－3－13所示的是李江同学为测量小灯泡的电阻而连的电路，有关该实验，下列说法中错误的是()A．闭合开关前，应将滑动变阻器的滑片移到最左端B．实验过程中，两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表的示数不同而不同D．在图示位置闭合开关后，向左移动滑动变阻器的滑片，则小灯泡变亮图4－3－13图4－3－145．如图4－3－14所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1与R2的阻值分别是()A．6Ω，2ΩB．6Ω，3ΩC．4Ω，2ΩD．4Ω，3Ω6．如图4－3－15所示的是气体酒精浓度测试仪的原理图，用于现场测试司机是否酒后驾车．其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而减小．若某次测试中电流表示数较大，则说明()1图4－3－15A．气体的酒精浓度较大，R′阻值较小B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻值较小D．气体的酒精浓度较小，R′阻值较大7．(2013年福州)几个同学在只有电流表或电压表的情况下，利用一个已知阻值的电阻R0，设计了下列四个测未知电阻Rx的电路，其中不可行的是()8．如图4－3－16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()图4－3－16A．滑动变阻器的滑片P向上移B．滑动变阻器的滑片P向下移C．开关S2闭合，滑动变阻器的滑片P向下移D．开关S2闭合，开关S1断开9．(2012年广东)如图4－3－17所示，电源电压保持不变，当滑动变阻器的滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是()图4－3－17A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光10．某定值电阻两端的电压由6V变为10V时，流过该电阻的电流增大了0.1A，那么这个定值电阻的阻值是________Ω.11．(2014年眉山)定值电阻R1＝10Ω、R2＝5Ω串联在电源电压不变的电路中，通过R1的电流I1＝0.2A，则电源电压U＝______V；若将两电阻并联在同一电路中，则干路中的电流I＝______A.12．如图4－3－18所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数将________，电压表的示数与电流表的示数之比将________．(填“变小”、“不变”或“变大”)2图4－3－18图4－3－1913．在如图4－3－19所示的电路中，电源电压不变，R2＝10Ω.S1闭合、S2断开时，电流表的示数为0.2A；两开关都闭合时，电流表的示数为0.5A，则电阻R1＝________Ω.14．在甲、乙两地之间架设有两根输电线．在一次狂风暴雨之后，这两根输电线在某处发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线头分别接到电压为3V的电池正负极上，并且测出了这时输电线中的电流为30mA.已知输电线每米长的电阻是0.01Ω，那么发生短路处离甲地________m.15．小明设计并连接了如图4－3－20甲所示的测量电阻的电路，所使用的电源为两节干电池．指出他在电路设计或连接上存在的一个问题：____________________________________；经改正后，所测得的数据绘出的图象如图乙所示，该待测电阻的阻值为________Ω.图4－3－2016．实际的电源都有一定的电阻，如干电池，我...
