变频器的认识详解课件VIP免费

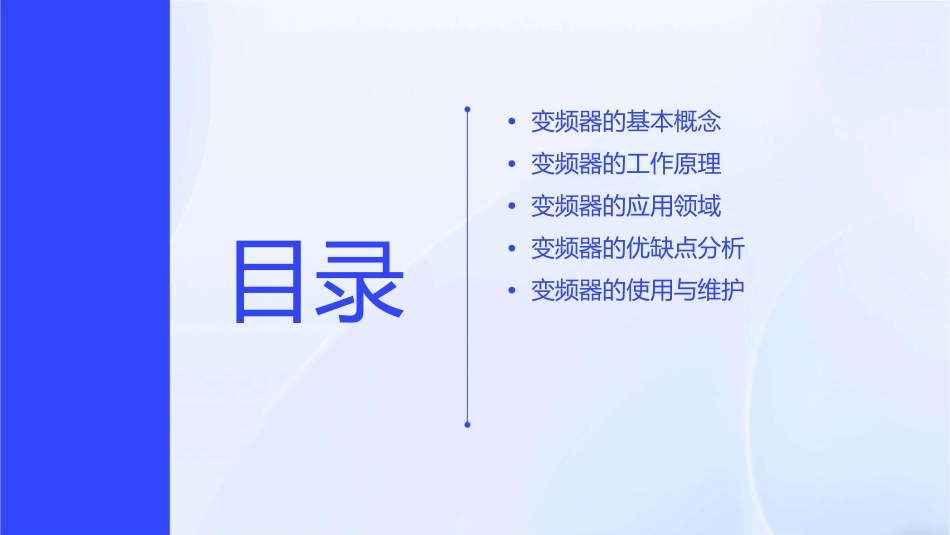

变频器的认识详解课件•变频器的基本概念•变频器的工作原理•变频器的应用领域•变频器的优缺点分析•变频器的使用与维护目录01变频器的基本概念变频器的定义总结词变频器是一种能够改变交流电频率的设备。详细描述变频器是一种电力控制设备，通过改变电源的频率来实现电动机的速度控制。它由整流器、滤波器、逆变器和控制器等部分组成，能够将输入的交流电转换为可调节的交流电输出。变频器的作用总结词变频器的主要作用是实现电动机的速度控制和节能。详细描述通过调节变频器的输出频率，可以改变连接到变频器的电动机的转速，从而实现精确的速度控制。此外，变频器还具有显著的节能效果，能够根据实际需求调整电动机的输出功率，减少能源浪费。变频器的分类总结词变频器可以根据不同的分类标准进行分类。详细描述根据电压等级，变频器可以分为低压变频器和高压变频器；根据用途，变频器可以分为通用变频器和专用变频器；根据控制方式，变频器可以分为开环控制和闭环控制。不同类型的变频器具有不同的应用场景和性能特点，用户可以根据实际需求选择合适的变频器类型。02变频器的工作原理变频器的组成010203主电路控制电路辅助电路包括输入端、整流器、中间直流环节和逆变器。用于产生控制信号，控制整流器、逆变器的开关状态。包括电源电路、驱动电路和保护电路等。变频器的工作流程输入端接收来自电网的交流电。01整流器将交流电转换为直流电。中间直流环节进行滤波和储能。0203逆变器将直流电转换为可控的交流电。0405输出端输出可控的交流电。变频器的控制方式电压控制矢量控制通过调节输出电压来改变电机转速。通过模拟电机定子电流的相位和幅值来调节电机转矩和转速。频率控制直接转矩控制通过调节输出频率来改变电机转速。通过直接控制电机转矩来调节电机转速。03变频器的应用领域工业自动化领域01变频器在工业自动化领域中广泛应用于各种电动机调速控制，如风机、泵、压缩机等设备的调速和节能控制。02通过调节电动机的输入电源频率，变频器能够实现电动机的无级调速，满足各种不同的工艺需求，提高生产效率和产品质量。电力电子领域变频器是电力电子技术的重要应用之一，它利用电力电子器件（如晶体管、可控硅、IGBT等）实现电能的变换和调节。通过变频器，可以实现交流电的频率变换，从而实现对电动机等设备的控制，是现代电力传动技术的重要基础。节能环保领域变频器在节能环保领域中也有广泛应用，如变频空调、变频冰箱等家电产品，以及节能电梯、节能注塑机等工业设备。通过变频器实现电动机的节能调速，可以大大降低能源消耗和减少环境污染，符合当前绿色环保的发展趋势。其他领域除了上述领域外，变频器还广泛应用于交通运输、航空航天、医疗器械、食品机械等领域。在交通运输领域中，变频器用于地铁、动车、电梯等设备的驱动和控制；在航空航天领域中，变频器用于发动机控制和飞行器姿态调整等方面。04变频器的优缺点分析变频器的优点高效节能宽范围调速通过调节电机输入频率，实现电机速度的精变频器可以在0-100Hz之间进行无级调速，满足各种不同的工作需求。确控制，提高能源利用效率。精确控制减小启动电流冲击变频器可以实现对电机速度的精确控制，提高生产工艺的稳定性和产品质量。变频器可以实现电机的软启动，减小启动电流对电网和电机的冲击。变频器的缺点高次谐波干扰价格较高变频器在运行过程中会产生高次谐波，对电网和周边设备产生电磁干扰。相对于普通电源，变频器的价格较高，增加了设备成本。维护复杂对工作环境要求较高变频器的电路结构较为复杂，维护和保养需要专业人员操作。变频器对工作环境的要求较高，需要保持干燥、无尘、通风良好的环境。变频器的发展趋势智能化集成化随着物联网和人工智能技术的发展，变频器将逐渐实现智能化，具备远程监控、故障诊断、预测维护等功能。变频器将逐渐实现与其他工业自动化设备的集成，提高生产线的自动化水平。高效化绿色环保变频器将不断优化控制算法和电路设计，提高能源利用效率和调速性能。随着环保意识的提高，变频器将更加注重绿色环保，降低运行过程中的能耗和排放。05变频器的使用与维护变频器...
