运用欧姆定律简单计算1VIP免费

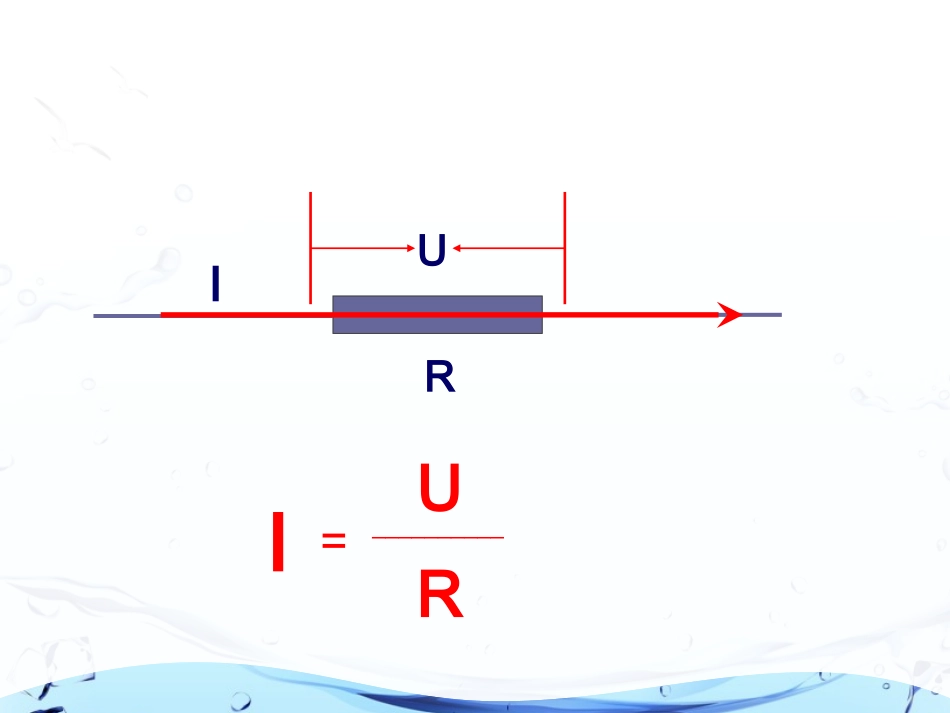

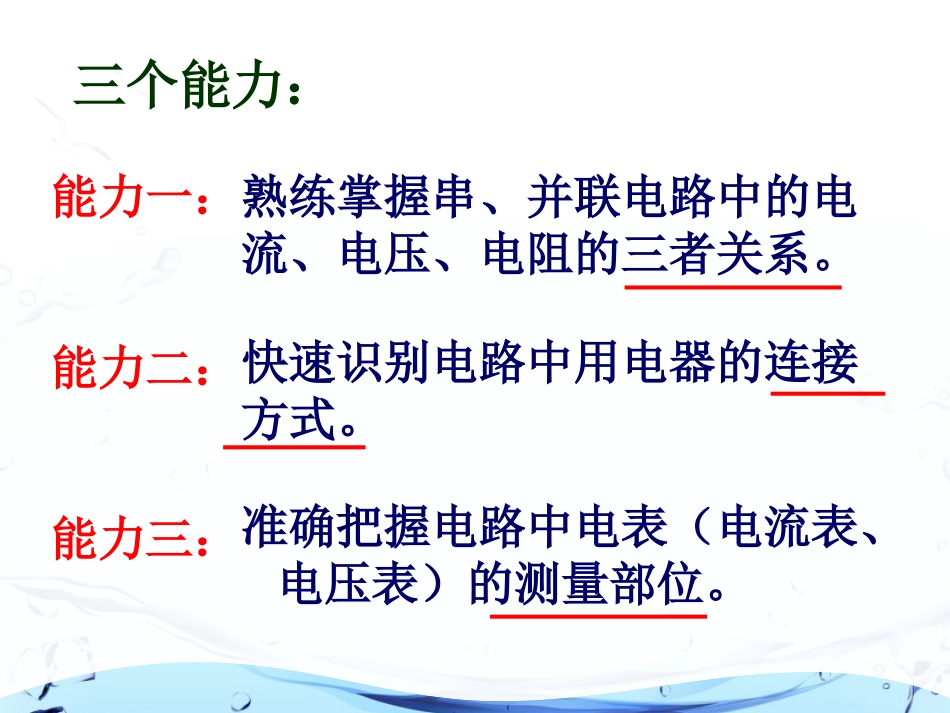

运用欧姆定律进行简单计算复习课IR__________I=UUR能力一：能力二：能力三：三个能力：熟练掌握串、并联电路中的电流、电压、电阻的三者关系。快速识别电路中用电器的连接方式。准确把握电路中电表（电流表、电压表）的测量部位。在串联电路中：电流的特点是，电压的特点是，电阻的特点是。在并联电路中：电流的特点是，电压的特点是，电阻的特点是。能力一：熟练掌握串、并联电路中的电流、电压、电阻的关系。I=I1=I2=......InU=U1+U2+......UnR=R1+R2+......RnI=I1+I2+......InU=U1=U2=......Un1/R=1/R1+1/R2+......1/Rn能力二：快速识别电路中用电器的连接方式。一、不含电表电路：1、当S1和S2都断开时：。2、当S1闭合、S2断开时：。3、当S1断开、S2闭合时：。4、当S1和S2都闭合时：。L1、L2、L3串联只有L3工作只有L2工作L1、L2、L3并联1、R1与R2串联，应闭合开关：。2、R1与R2并联，应闭合开关：。3、绝不允许同时闭合的开关是：。S2S1、S3S1、S2、S3二、含电表电路：L1与L2的连接方式是：。R1与R2的连接方式是：。串联串联口诀：电流表当导线，电压表不管它。L1与L2的连接方式是：。并联能力三：准确把握电路中电表（电流表、电压表）的测量部位。一、电流表：A1测的是的电流。A2测的是的电流。A1测的是的电流。A2测的是的电流。A测的是的电流。L1、L2L2L2、L3L1、L2L1、L2、L3二、电压表：电压表测量的电压。S1闭合，电压表测量的电压。S2闭合，电压表测量的电压。电压表V1测量的电压。电压表V2测量的电压。L1L1电源L1、L2L2、L3应用练习：习题一：已知：电源电压3V恒定不变，闭合开关S，电压表的示数为1.8V，电流表的示数为0.3A。求：R1和R2电阻是多少？解：因为R1与R2串联，电压表测量的是R2的电压，所以U2=1.8V；U1=U-U2=3V-1.8V=1.2V（1）R1=U1/I=1.2V/0.3A=4Ω（2）R2=U2/I=1.8V/0.3A=6Ω答：R1的电阻为4Ω，R2的电阻为6Ω。习题二：已知：只闭合S1电压表的示数是3V，只闭合S2电压表的示数是9V，灯泡L2的电阻是12Ω，求：（1）电源电压是多少？（2）灯泡L1的电阻是多少？习题三：已知：闭合开关S，电流表A1和A2的示数均如图所示，电压表的示数为3V。求：（1）电源电压是多少？（2）两灯泡的电阻R1和R2分别是多少？典型题例分析【例】如图8-2-3所示的电路中，电源两极间的电压保持不变，开关S闭合后，在滑动变阻器的滑片P由b向a移动的过程中，关于两表读数变化，下列判断正确的是()A.两表的读数均变大B.两表的读数均变小C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电流表的示数变小
