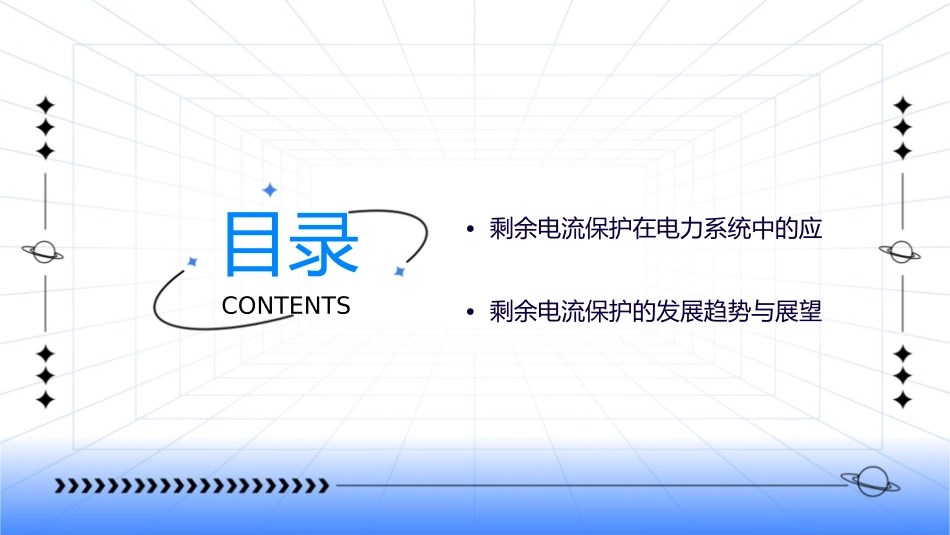

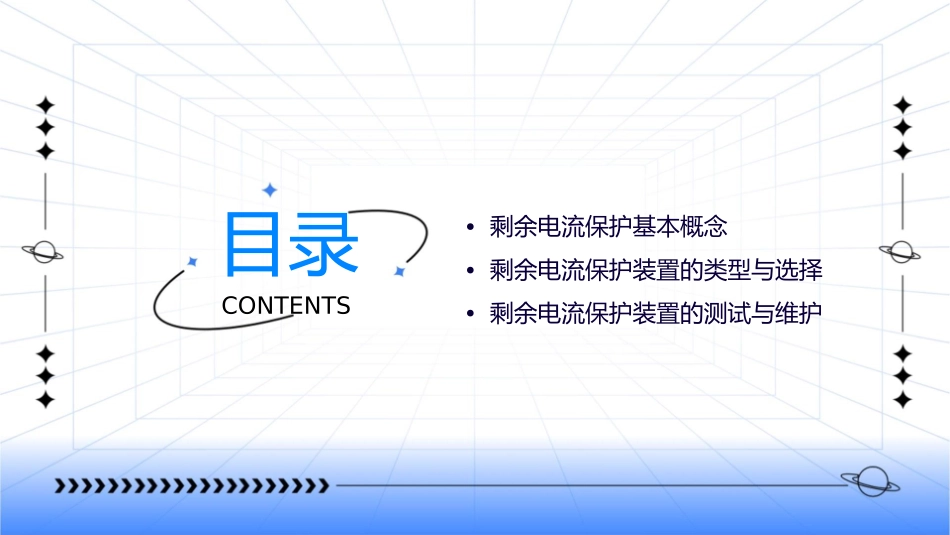

剩余电流保护课件目录CONTENTS•剩余电流保护基本概念•剩余电流保护装置的类型与选择•剩余电流保护装置的测试与维护目录CONTENTS•剩余电流保护在电力系统中的应•剩余电流保护的发展趋势与展望01剩余电流保护基本概念剩余电流保护定义总结词剩余电流保护是指通过检测剩余电流的大小和变化情况，实现对电气线路和设备的保护。详细描述剩余电流保护是一种主动的保护措施，通过在电气系统中安装剩余电流保护装置来实现。这些装置可以检测到电气线路中的剩余电流，并在出现异常时采取相应的保护动作，如切断电源或发出警报信号。剩余电流保护的重要性总结词剩余电流保护对于保障电气设备和人身安全具有重要意义。详细描述剩余电流保护能够有效地防止电气火灾、电击等安全事故的发生，保障人民生命财产安全。在雷电、接地故障等情况下，剩余电流可能产生较大的变化，如果没有及时发现和处理，可能会引发严重的安全事故。因此，在电力系统中广泛采用剩余电流保护装置，对电气设备和线路进行实时监测和保护。剩余电流保护的工作原理总结词剩余电流保护装置通过检测电气线路中的剩余电流，判断其是否超过预设的阈值，从而采取相应的保护动作。详细描述剩余电流保护装置通常由零序电流互感器和控制器组成。零序电流互感器用于检测线路中的剩余电流，而控制器则根据检测到的剩余电流值与预设阈值进行比较，判断是否需要采取保护动作。当检测到的剩余电流超过预设阈值时，控制器会触发断路器或报警装置，切断电源或发出警报信号，以实现对电气线路和设备的保护。02剩余电流保护装置的类型与选择剩余电流保护装置的类型剩余电流保护继电器剩余电流保护插座主要用于监测电网的剩余电流，当剩余电流超过设定值时，继电器动作切断电源。安装在插座上，用于保护单个插座或插座组免受过载、短路和接地故障的影响。剩余电流保护断路器除了具备剩余电流保护功能外，还具有过载和短路保护功能，可以切断故障电路。选择合适的剩余电流保护装置根据保护需求选择根据用电设备和电路的保护需求，选择不同类型的剩余电流保护装置。根据额定电流和电压选择根据用电设备和电路的额定电流和电压，选择相应规格的剩余电流保护装置。根据安装环境选择考虑安装环境和使用条件，如温度、湿度、海拔、污染等级等因素，选择适合的剩余电流保护装置。剩余电流保护装置的安装与使用010203正确安装使用注意事项维护与保养按照产品说明书和规范进行安装，确保接线正确、牢固，避免接线错误或松动导致误动作或失效。在使用过程中，应定期检查剩余电流保护装置是否正常工作，及时处理异常情况。根据产品说明书的要求，定期进行维护和保养，确保剩余电流保护装置的正常运行和使用寿命。03剩余电流保护装置的测试与维护剩余电流保护装置的测试01020304测试目的测试方法测试周期注意事项确保剩余电流保护装置正常工作，及时发现潜在故障或问题。通过模拟故障或异常情况，观察剩余电流保护装置的动作和响应。建议每年至少进行一次全面测试，也可以根据实际情况适当调整。测试过程中应遵循安全操作规程，避免对人员和设备造成伤害或损失。剩余电流保护装置的维护维护目的维护内容维护周期注意事项保持剩余电流保护装置的良好状态，延长其使用寿命。根据实际情况和设备使用情况确定，一般建议每月进行一次例行检查。维护过程中应遵循设备制造商的指导手册，确保正确操作和维护。清洁、检查、紧固、润滑等日常维护工作。剩余电流保护装置的故障排除故障排除目的故障排除流程快速定位和解决剩余电流保护装置的故障，观察故障现象、初步检查、使用专业工具进行检测、确定故障原因并修复。恢复其正常功能。故障排除周期注意事项根据故障严重程度和影响范围确定，一般建议在发现故障后尽快进行排除。故障排除时应遵循安全操作规程，确保人员和设备安全。同时，对于一些复杂故障，可能需要寻求专业人员的帮助。04剩余电流保护在电力系统中的应用电力系统中的接地系统接地系统分类接地系统的作用接地电阻的要求中性点不接地、中性点经消弧线圈接地、中性点直接接地等。保障人身安全、防止设备损坏和保护继电保护装置。根据不同接地系统...
