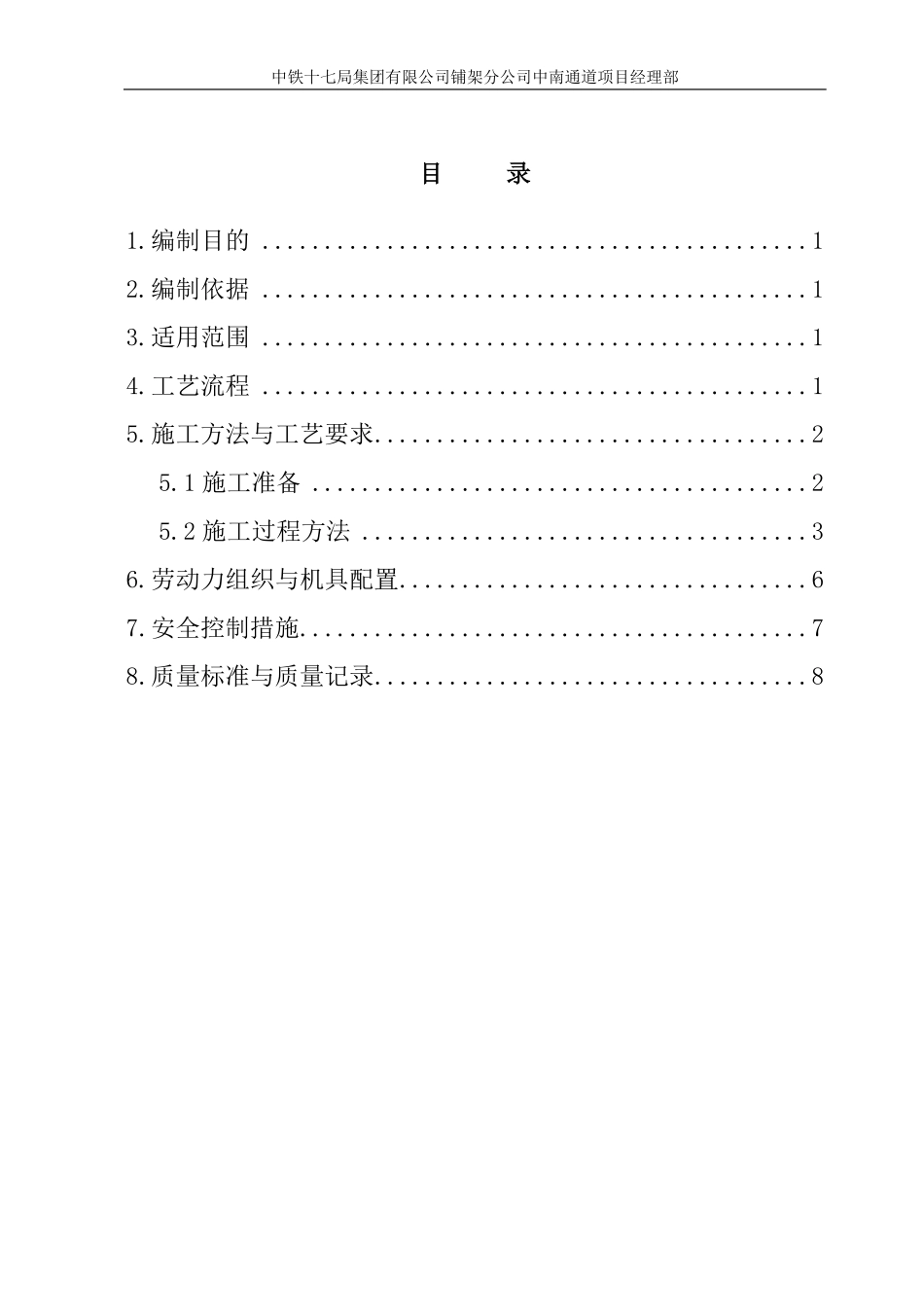

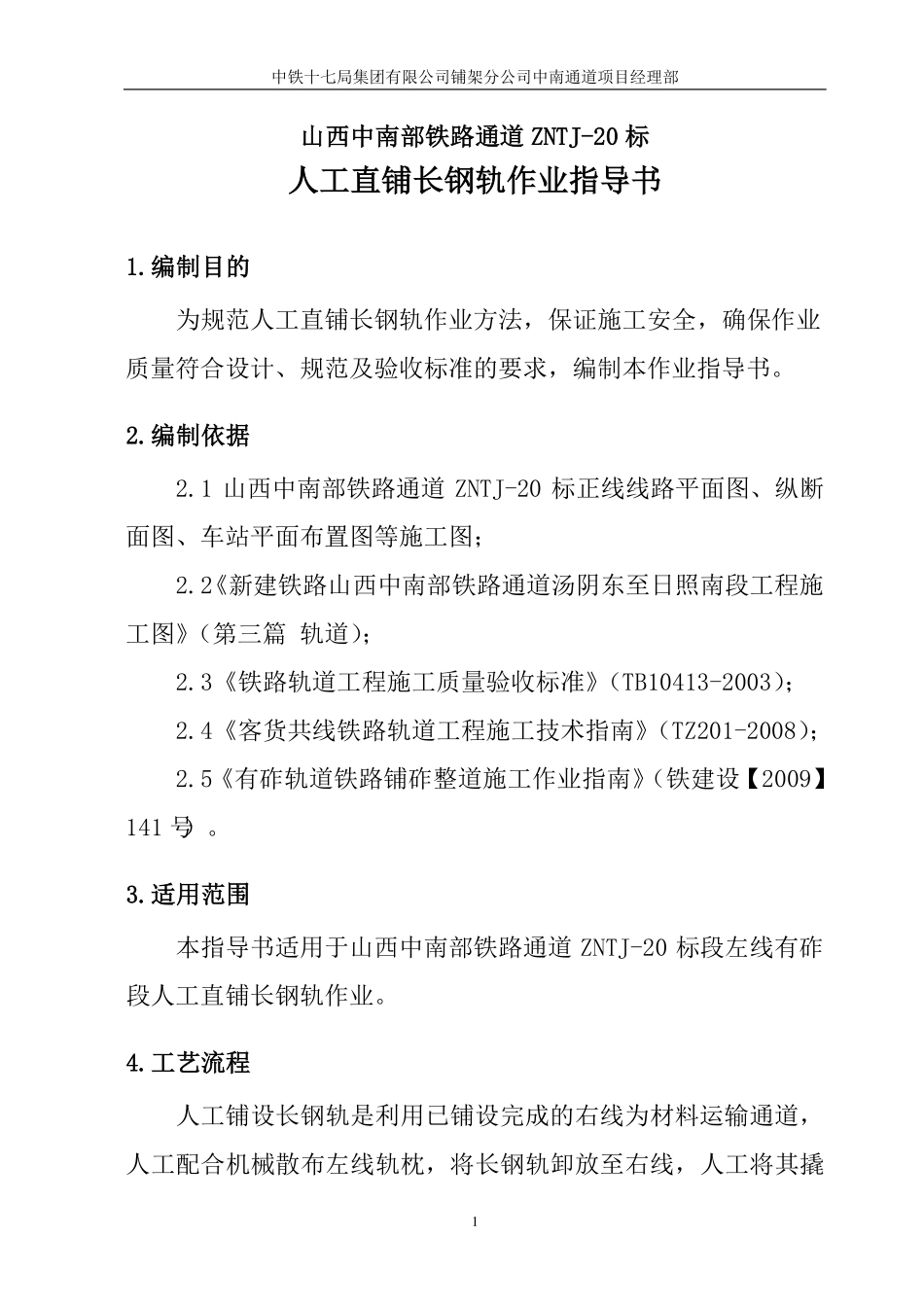

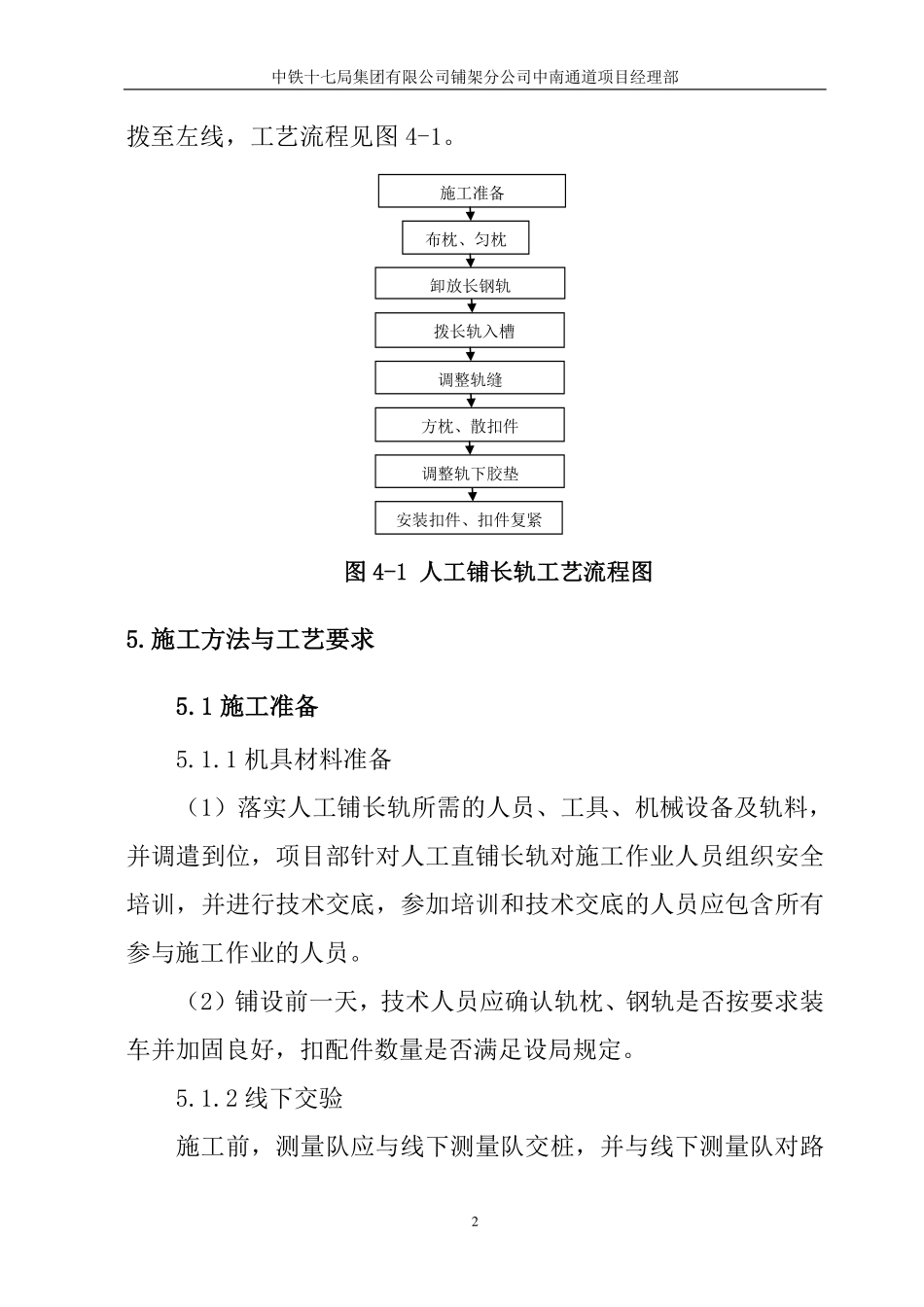

中铁十七局集团有限公司铺架分公司中南通道项目经理部目录1.编制目的............................................12.编制依据............................................13.适用范围............................................14.工艺流程............................................15.施工方法与工艺要求...................................25.1施工准备........................................25.2施工过程方法....................................36.劳动力组织与机具配置.................................67.安全控制措施.........................................78.质量标准与质量记录...................................8中铁十七局集团有限公司铺架分公司中南通道项目经理部1山西中南部铁路通道ZNTJ-20标人工直铺长钢轨作业指导书1.编制目的为规范人工直铺长钢轨作业方法，保证施工安全，确保作业质量符合设计、规范及验收标准的要求，编制本作业指导书。2.编制依据2.1山西中南部铁路通道ZNTJ-20标正线线路平面图、纵断面图、车站平面布置图等施工图；2.2《新建铁路山西中南部铁路通道汤阴东至日照南段工程施工图》（第三篇轨道）；2.3《铁路轨道工程施工质量验收标准》（TB10413-2003）；2.4《客货共线铁路轨道工程施工技术指南》（TZ201-2008）；2.5《有砟轨道铁路铺砟整道施工作业指南》（铁建设【2009】141号）。3.适用范围本指导书适用于山西中南部铁路通道ZNTJ-20标段左线有砟段人工直铺长钢轨作业。4.工艺流程人工铺设长钢轨是利用已铺设完成的右线为材料运输通道，人工配合机械散布左线轨枕，将长钢轨卸放至右线，人工将其撬中铁十七局集团有限公司铺架分公司中南通道项目经理部2拨至左线，工艺流程见图4-1。图4-1人工铺长轨工艺流程图5.施工方法与工艺要求5.1施工准备5.1.1机具材料准备（1）落实人工铺长轨所需的人员、工具、机械设备及轨料，并调遣到位，项目部针对人工直铺长轨对施工作业人员组织安全培训，并进行技术交底，参加培训和技术交底的人员应包含所有参与施工作业的人员。（2）铺设前一天，技术人员应确认轨枕、钢轨是否按要求装车并加固良好，扣配件数量是否满足设局规定。5.1.2线下交验施工前，测量队应与线下测量队交桩，并与线下测量队对路施工准备布枕、匀枕卸放长钢轨拨长轨入槽调整轨缝方枕、散扣件调整轨下胶垫安装扣件、扣件复紧中铁十七局集团有限公司铺架分公司中南通道项目经理部3基宽度、标高、平面位置等进行复测，确认无误后，由监理、双方技术负责人参加，进行书面交接，交接时，线下单位应同时提供路基压实度报告。5.1.3预铺底砟用自卸汽车将道砟运送至路基上，用挖掘机或装载机对道砟进行摊铺，保证道砟面平整，预铺底砟时应注意：（1）运砟车辆应尽量行走施工便道，不宜直接长距离频繁行驶在路基基床表层上。（2）运砟车辆在基床表层上行驶时，应做到缓行缓停，禁止突然加速或急刹车，载重运行速度宜小于15km/h。（3）道砟铺设厚度不宜小于150mm，一般预铺厚度为200mm～250mm。（4）预铺采用人工配合挖掘机或装载机摊铺、整平道砟，不得出现反超高，大的三角坑，砟面中部应开凹槽，碾压后应满足底砟摊铺厚度要求。（5）底砟铺设应采用压强不小于160kPa的机械碾压，压实密度不小于1.6g/cm³。槽深3cm～10cm,宽40cm～60cm，保证中间略低于两边，开槽应严格按照线路中线挖设。并在轨枕头的右外侧用白灰水撒一条白灰线。（6）上跨公路、既有线时铺砟应做好防护，并注意桥下行车情况。5.2施工过程方法中铁十七局集团有限公司铺架分公司中南通道项目经理部45.2.1布枕、匀枕采用平板车利用已铺右线运输轨枕，人工配合挖机进行布枕，每次吊放4根轨枕至右线，人工按1667根/公里对混凝土轨枕进行匀枕，10m及以上框架涵、桥梁上布置新Ⅲ型桥枕，路基上布置Ⅲa型枕，新Ⅲ型桥枕伸出桥台胸墙不小于5m（在直线上桥长大于50m，曲线上桥长大于30m的桥上为10m），新Ⅲ型桥枕与Ⅲa型枕连接处安装梭头枕，正线轨枕间距均为60cm。5.2.2卸放长钢轨复查已铺设完成的右线，确保枕肩表面无砟，轨枕盒里道砟不高于轨枕平面。按单元轨节布...
