气门摇杆轴支座课程设计VIP免费

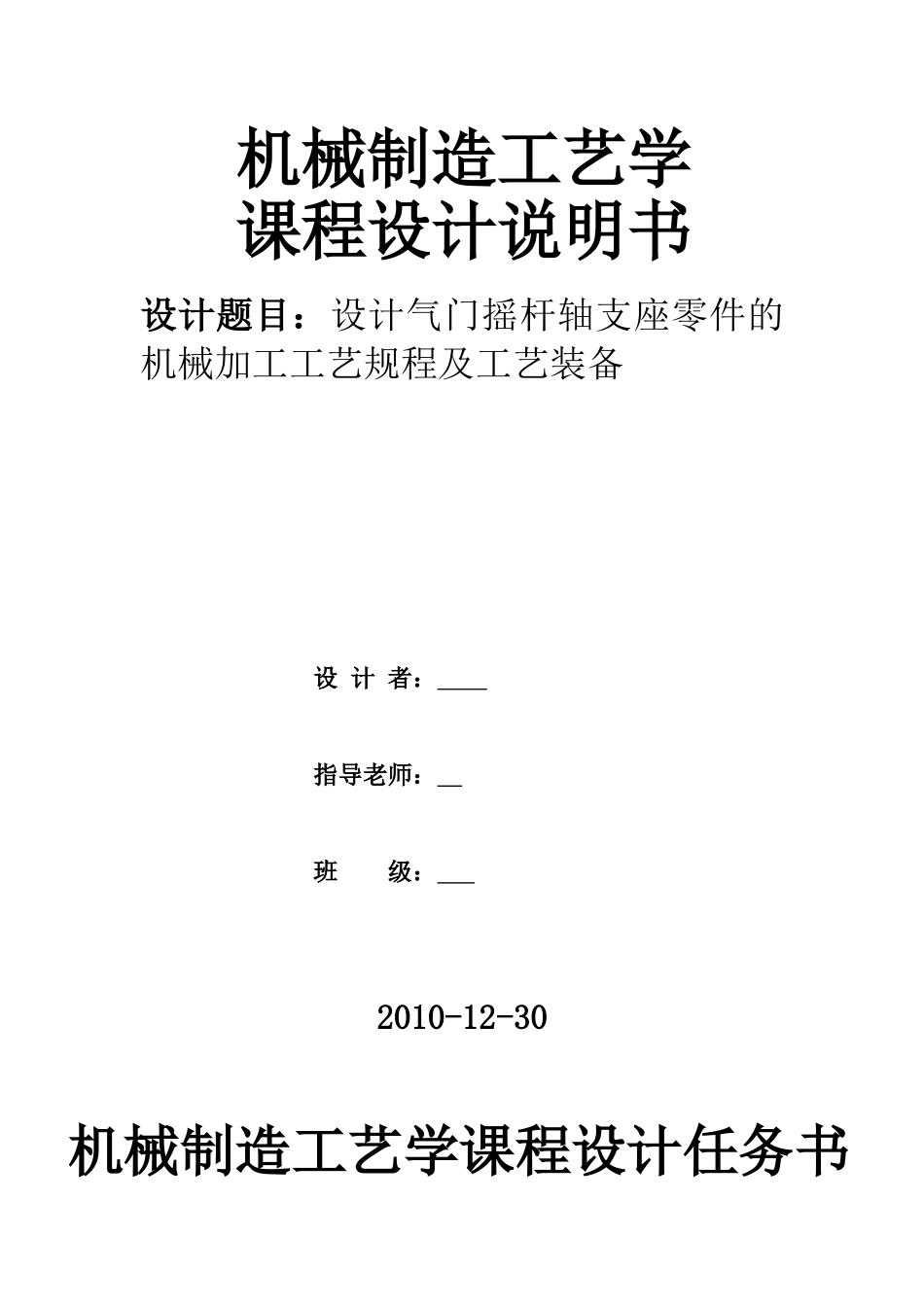

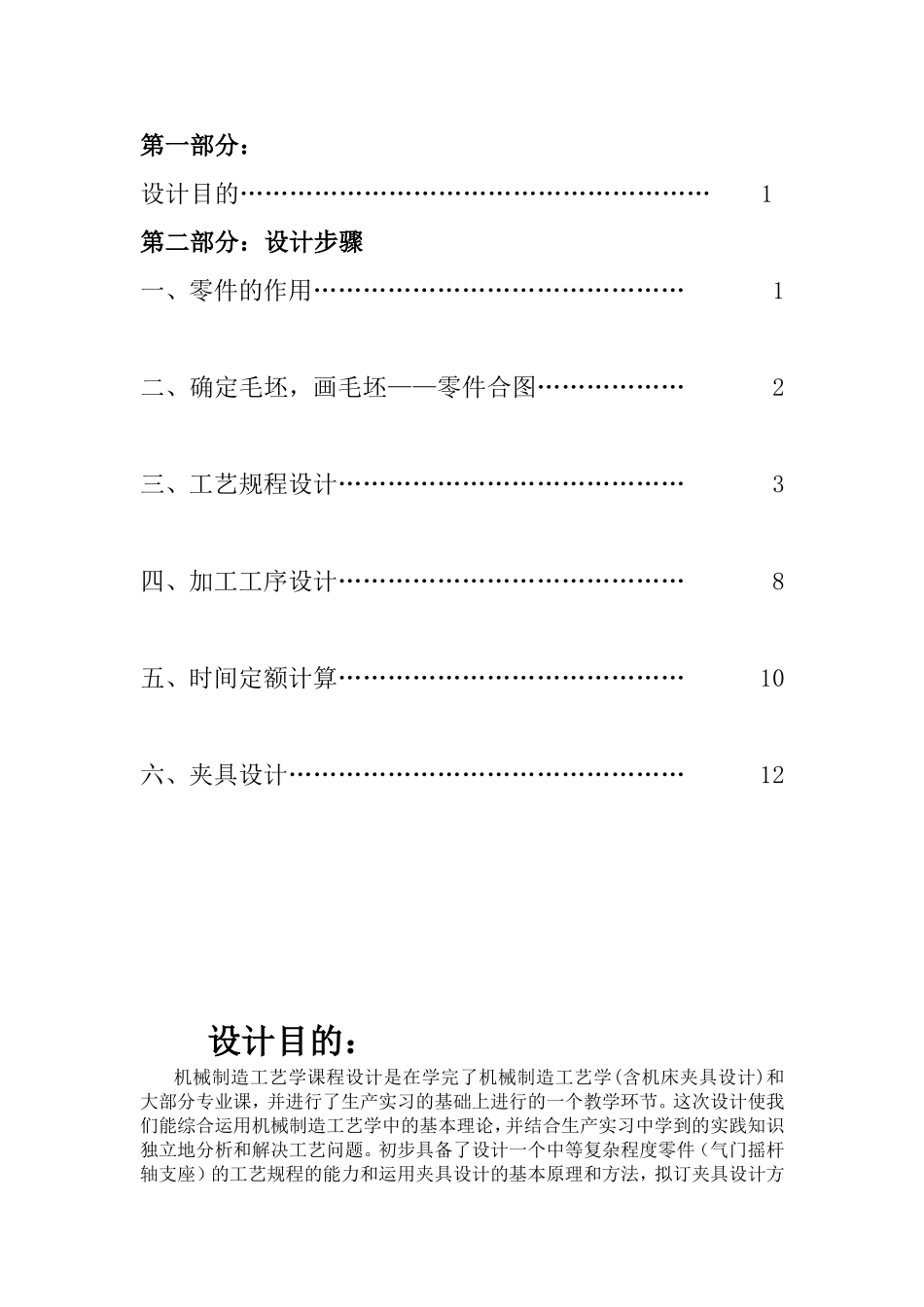

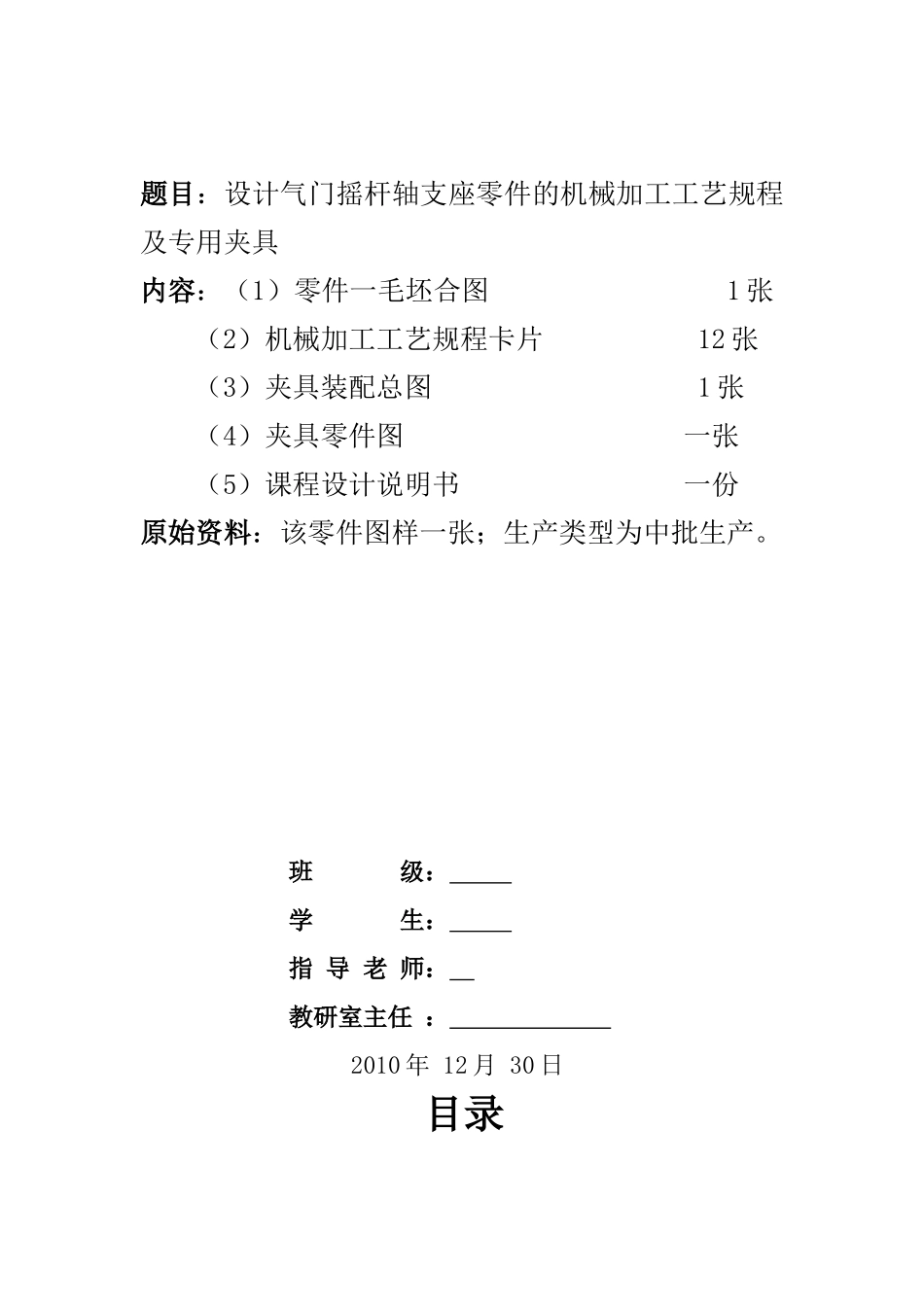

机械制造工艺学课程设计说明书设计题目：设计气门摇杆轴支座零件的机械加工工艺规程及工艺装备设计者：指导老师：班级：2010-12-30机械制造工艺学课程设计任务书题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具内容：（1）零件一毛坯合图1张（2）机械加工工艺规程卡片12张（3）夹具装配总图1张（4）夹具零件图一张（5）课程设计说明书一份原始资料：该零件图样一张；生产类型为中批生产。班级：学生：指导老师：教研室主任：2010年12月30日目录第一部分：设计目的…………………………………………………1第二部分：设计步骤一、零件的作用………………………………………1二、确定毛坯，画毛坯——零件合图………………2三、工艺规程设计……………………………………3四、加工工序设计……………………………………8五、时间定额计算……………………………………10六、夹具设计…………………………………………12设计目的：机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识独立地分析和解决工艺问题。初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。一、零件的分析（一）零件的作用气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，Ø20（+0.10—+0.16）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个Ø13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。其零件图如下图：（二）零件的工艺分析由附图1得知，其材料为HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。该零件上主要加工面为上端面，下端面，左右端面，2-Ø13mm孔和Ø20（+0.1——+0.06）mm以及3mm轴向槽的加工。Ø20（+0.1——+0.06）mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2——Ø13mm孔的尺寸精度，以上下两端面的平行度0.055mm。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工Ø20（+0.1——+0.06）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。由参考文献（1）中有关孔的加工的经济精度机床能达到的位置精度可知上述要求可以达到的零件的结构的工艺性也是可行的。二、确定毛坯，画毛坯—零件合图（附图2）根据零件材料确定毛坯为铸件，通过计算，该零件质量约为3Kg，其生产类型为中批生产，毛坯的铸造方法选用砂型机器造型造型。此外，为消除残余应力，铸造后安排人工时效处理。参考文献（1）表2.3—12；该种铸造公差等级为CT10~11级，加工余量等级MA为H级。故取CT为10级，MA为H级。参考文献（1）表2.3-12，用查表方法确定各表面的加工余量如下表所示：表1各加工表面总余量加工表面基本尺寸加工余量等级加工余量数值说明上端面40mmH4mm单侧加工下端面50mmH3mm单侧加工左端面35mmH3mm单侧加工右端面35mmH3mm单侧加工参考文献（1）表2.3-12，铸件主要尺寸的公差，如表2表2主要毛坯尺寸及公差三、工艺规程设计（一）定位基准的选择：精基准的选择：气门摇杆轴支座的下端面既是装配基准又是设计基准，用它作为精基准，能使加工遵循基准重合的原则，实现V形块定位方式（V形块采用联动夹紧机构夹紧）。Ø20（+0.1——+0.06）mm孔及左右两端面都采用底面做基准，这使得工艺路线又遵循“基准统一”的原则，下端面的面积比较大，定位比较稳定，夹紧方案也比较简单，可靠，操作方便。粗基准的选择：考虑到以下几点要求，选择零件的重要面上端面作粗基准。在保证各加工面均有加工余量的前提下，使重要孔或面的加工余量尽量均匀，此外，还要保证定位夹紧的可靠性，装夹...
