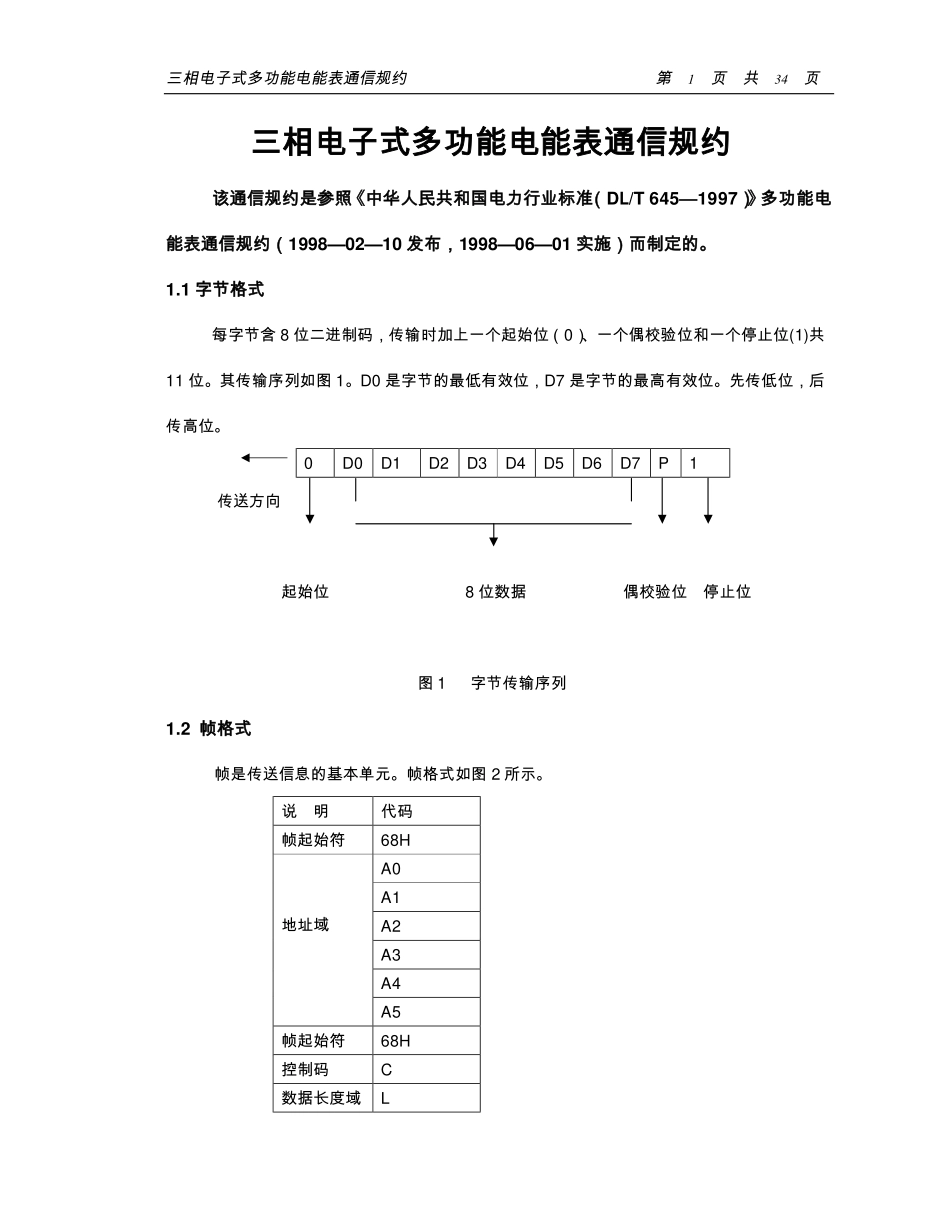

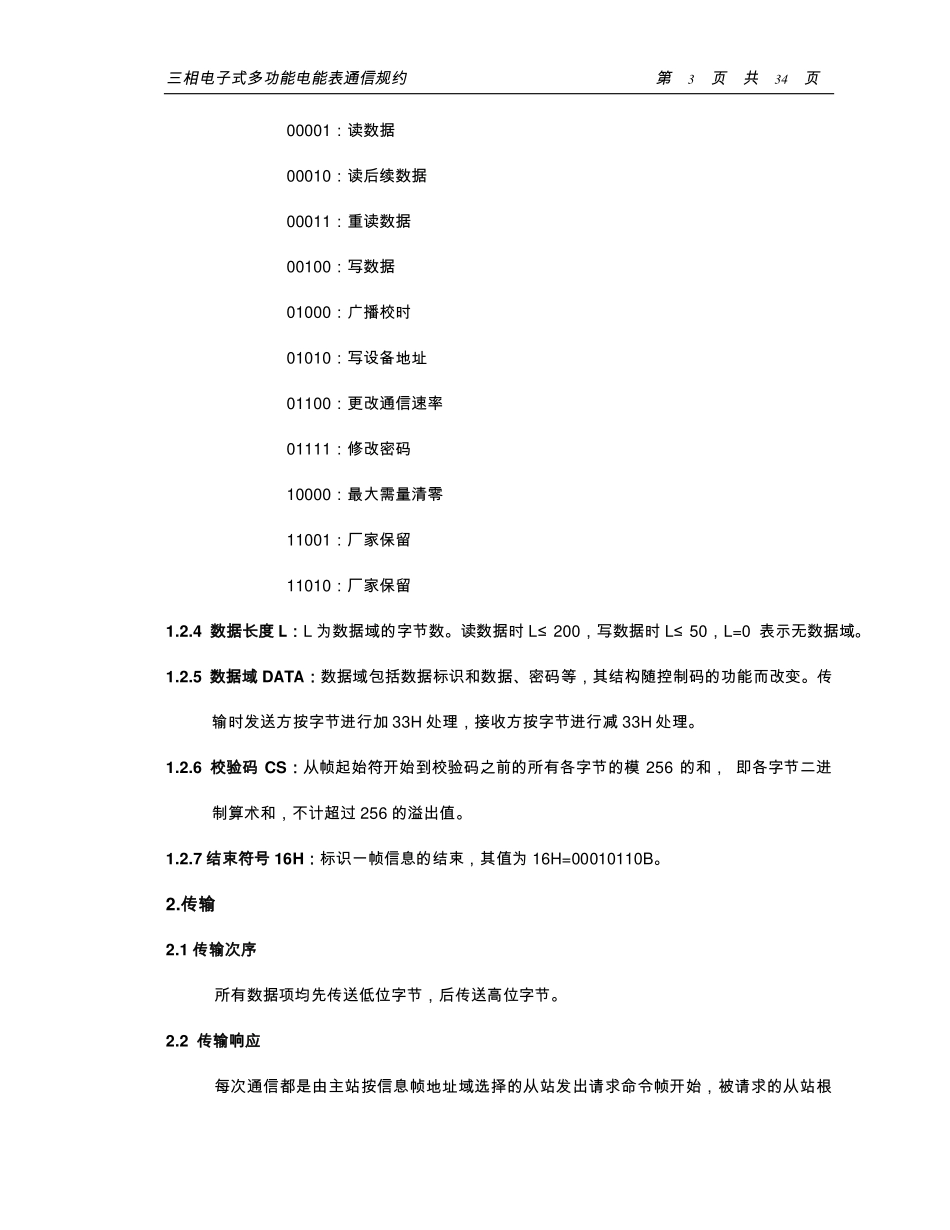

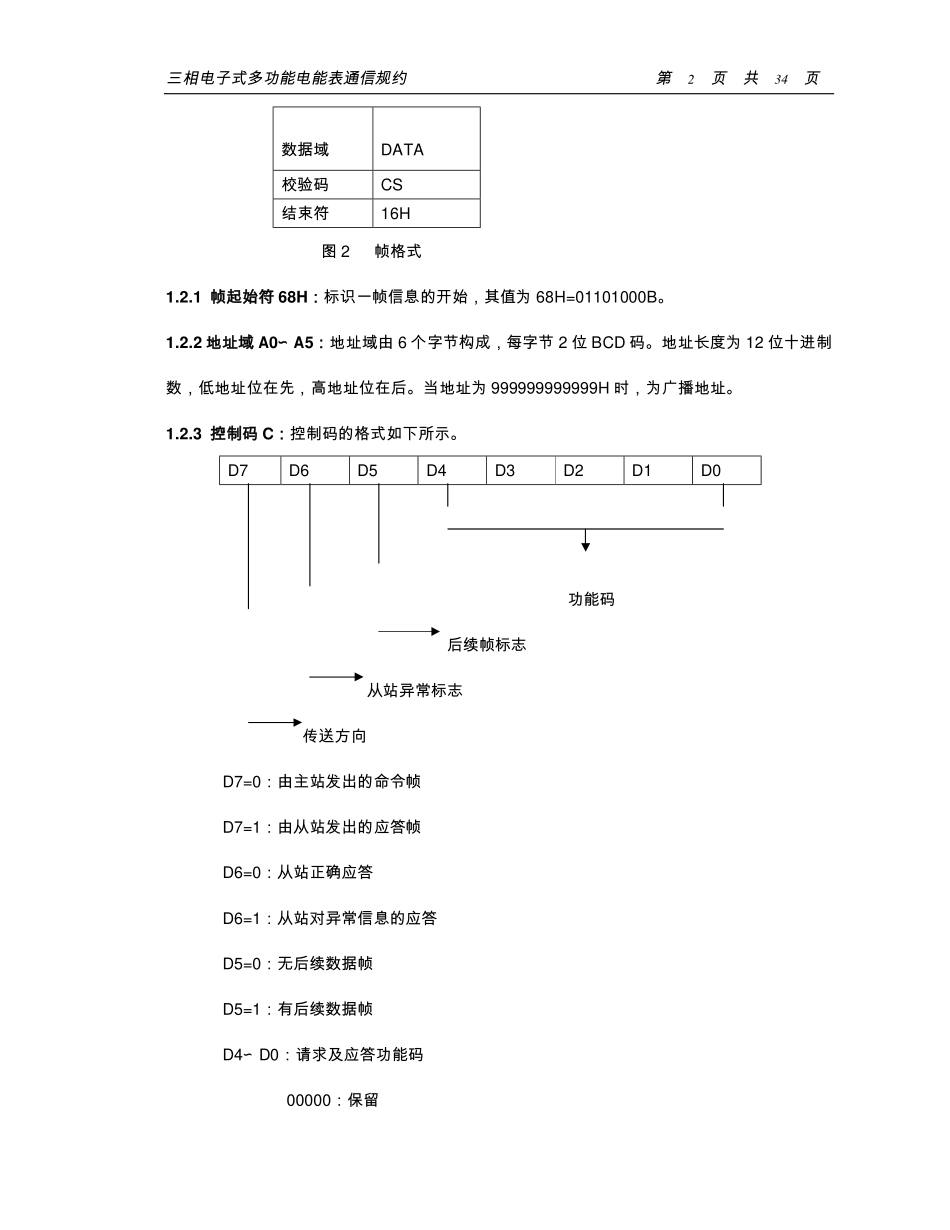

三相电子式多功能电能表通信规约第1页共34页三相电子式多功能电能表通信规约该通信规约是参照《中华人民共和国电力行业标准（DL/T645—1997）》多功能电能表通信规约（1998—02—10发布，1998—06—01实施）而制定的。1.1字节格式每字节含8位二进制码，传输时加上一个起始位（0）、一个偶校验位和一个停止位(1)共11位。其传输序列如图1。D0是字节的最低有效位，D7是字节的最高有效位。先传低位，后传高位。0D0D1D2D3D4D5D6D7P1传送方向起始位8位数据偶校验位停止位图1字节传输序列1.2帧格式帧是传送信息的基本单元。帧格式如图2所示。说明代码帧起始符68HA0A1A2A3A4地址域A5帧起始符68H控制码C数据长度域L三相电子式多功能电能表通信规约第2页共34页数据域DATA校验码CS结束符16H图2帧格式1.2.1帧起始符68H：标识一帧信息的开始，其值为68H=01101000B。1.2.2地址域A0∽A5：地址域由6个字节构成，每字节2位BCD码。地址长度为12位十进制数，低地址位在先，高地址位在后。当地址为999999999999H时，为广播地址。1.2.3控制码C：控制码的格式如下所示。D7D6D5D4D3D2D1D0功能码后续帧标志从站异常标志传送方向D7=0：由主站发出的命令帧D7=1：由从站发出的应答帧D6=0：从站正确应答D6=1：从站对异常信息的应答D5=0：无后续数据帧D5=1：有后续数据帧D4∽D0：请求及应答功能码00000：保留三相电子式多功能电能表通信规约第3页共34页00001：读数据00010：读后续数据00011：重读数据00100：写数据01000：广播校时01010：写设备地址01100：更改通信速率01111：修改密码10000：最大需量清零11001：厂家保留11010：厂家保留1.2.4数据长度L：L为数据域的字节数。读数据时L≤200，写数据时L≤50，L=0表示无数据域。1.2.5数据域DATA：数据域包括数据标识和数据、密码等，其结构随控制码的功能而改变。传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。1.2.6校验码CS：从帧起始符开始到校验码之前的所有各字节的模256的和，即各字节二进制算术和，不计超过256的溢出值。1.2.7结束符号16H：标识一帧信息的结束，其值为16H=00010110B。2.传输2.1传输次序所有数据项均先传送低位字节，后传送高位字节。2.2传输响应每次通信都是由主站按信息帧地址域选择的从站发出请求命令帧开始，被请求的从站根三相电子式多功能电能表通信规约第4页共34页据命令帧中控制码的要求作出响应。收到命令帧后的响应延时Td:20ms≤Td≤500ms.字节之间停顿时间Tb:Tb≤500ms.2.3差错控制字节校验为偶校验，帧校验为纵向信息校验和，按收方无论检测到偶校验出错或纵向信息校验和出错，均放该信息帧，予不响应。2.4传输速率:1200bps。3.数据标识3.1数据分类除测量值以外，本协议将计数值，最大需量发生时间，瞬时电压、电流、功率值等归为变量类，将日历、时间、用户设置值、费率装置的特征字、状态字、费率时段等归为参变量类。3.2数据标识结构及编码费率装置中有各种不同类型、不同属性的数据。本规约采用四级树状结构的标识法来表示这些数据。用2个字节的4个字段分别标识数据的类型和属性，这2个字节为DI1和DI0，4个字段分别为DI1H、DI1L、DI0H、DI0L，其中DI0L为最低级标识字段，DI1H为最高级标识段。用DI1H标识数据的类型，其标识如下：DI1DI1HDI1LD7D6D5D4D3D2D1D01001电能量三相电子式多功能电能表通信规约第5页共34页1010最大需量1011变量1100参变量1100负荷曲线1110厂家功能扩展1111保留DI0DI0HDI0LD7D6D5D4D3D2D1D0用DI1L、DI0H、DI0L标识数据的不同属性时，对于电能量和最大需量数据，由于其具有多个属性，如时域性（当前值、上月值、上上月值等）、分类属性（有功、无功）、供电方向属性（正向、反向）、费率属性（总量、不同费率的量）等，它们的标识如下：3.2.1电能量数据标识：DI1DI1HDI1LD7D6D5D4D3D2D1D01001电能量00当前00有功01上月01无功10上上月10保留11集合11集合DI0DI0HDI0LD7D6D5D4D3D2D1D0三相电子式多功能电能表通信规约第6页共34页0001正向电能0000总电能0010反向电能0001费率10011一象限无功0010费率20100四象限无功0011费率30101二象限无功0100费率40110三象限无功0101∽1110保留0111∽11...
