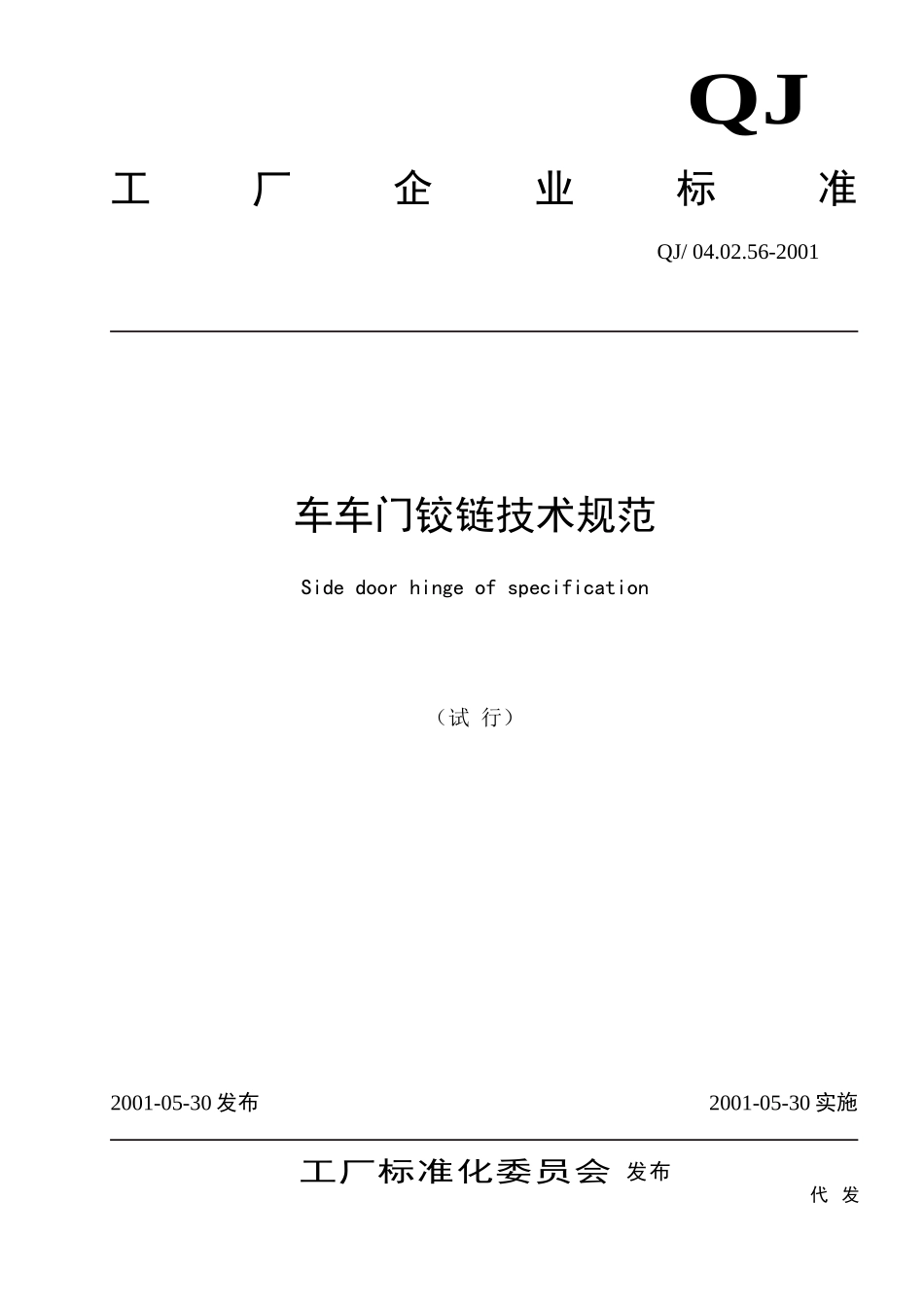

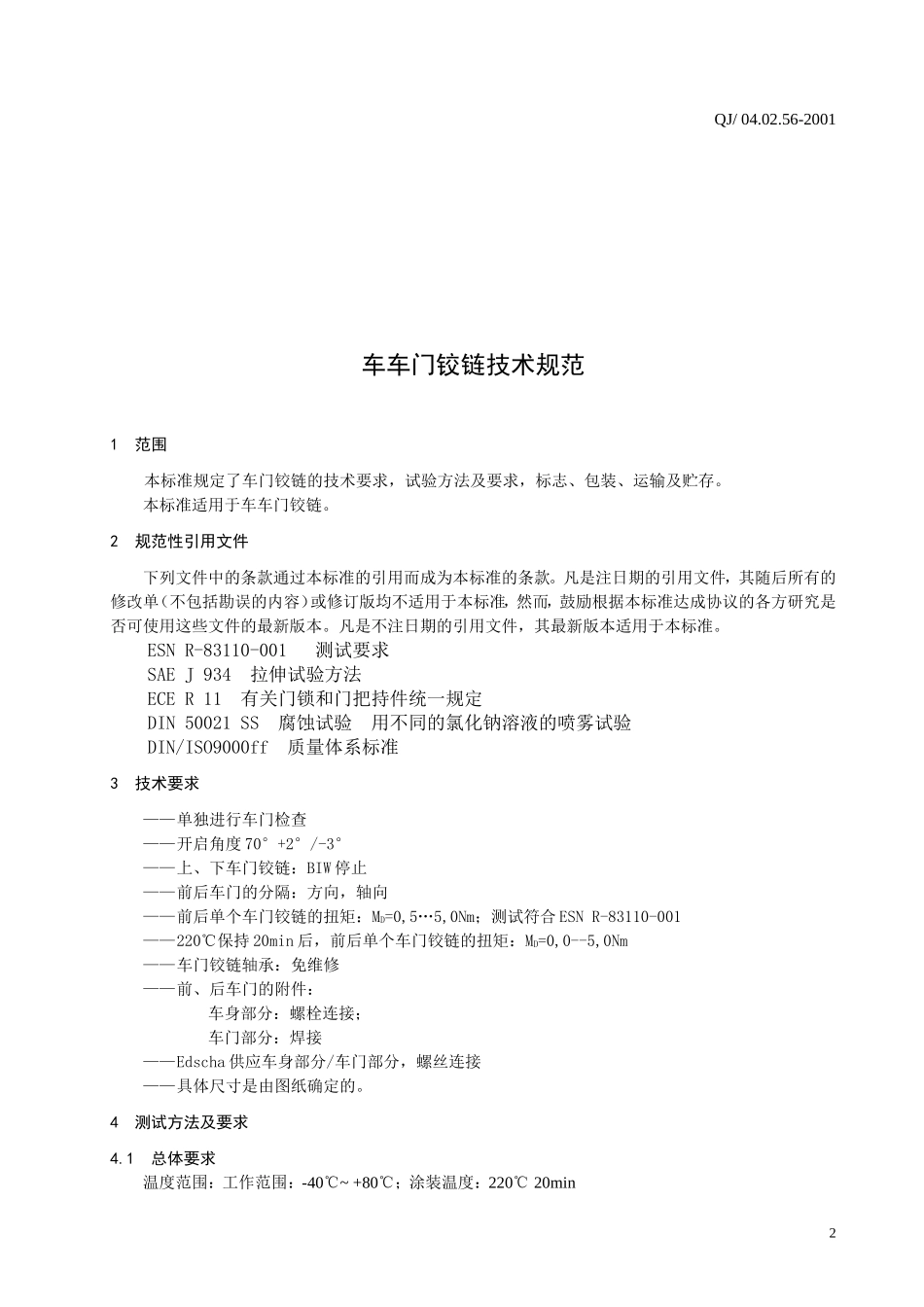

工厂企业标准QJQJ/04.02.56-2001车车门铰链技术规范Sidedoorhingeofspecification(试行)2001-05-30发布2001-05-30实施工厂标准化委员会发布代发QJ/04.02.56-2001前言车车门铰链应符合本标准要求。本标准由总布置及车身附件处提出;本标准由产品服务处归口;本标准由总布置及车身附件处起草;本标准主要起草人:本标准审核:本标准审定:本标准批准:本标准由总布置及车身附件处负责解释。1QJ/04.02.56-2001车车门铰链技术规范1范围本标准规定了车门铰链的技术要求,试验方法及要求,标志、包装、运输及贮存。本标准适用于车车门铰链。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。ESNR-83110-001测试要求SAEJ934拉伸试验方法ECER11有关门锁和门把持件统一规定DIN50021SS腐蚀试验用不同的氯化钠溶液的喷雾试验DIN/ISO9000ff质量体系标准3技术要求——单独进行车门检查——开启角度70°+2°/-3°——上、下车门铰链:BIW停止——前后车门的分隔:方向,轴向——前后单个车门铰链的扭矩:MD=0,5…5,0Nm;测试符合ESNR-83110-001——220℃保持20min后,前后单个车门铰链的扭矩:MD=0,0--5,0Nm——车门铰链轴承:免维修——前、后车门的附件:车身部分:螺栓连接;车门部分:焊接——Edscha供应车身部分/车门部分,螺丝连接——具体尺寸是由图纸确定的。4测试方法及要求4.1总体要求温度范围:工作范围:-40℃~+80℃;涂装温度:220℃20min2QJ/04.02.56-2001服务期限要求:停止生产后10年。车身带附属螺丝的固定扭矩:45Nm4.2循环耐用要求铰链的物理测试将在坚硬的金属构架上完成;用没有喷涂的零件;对行李厢门或者车身无影响。构架重32kg(成套车门最大重量)以每分钟6~8次的速度循环100,000次。(一开一关为一个循环)4.3拉伸测试要求测试符合SAEJ934和ECER11纵向负载测试(X):在超过11,1kN时破裂。横向负载测试(Y):在超过8,9kN时破裂。4.4车门下沉量测试要求车门重量32kg测试时打开角度:15°最大测试负载:1000N,以100N为单位递增。负载时间间隔:每次递增持续20秒。铰链系统的最大变形:负载的情况下:5,00mm;使用塑料制品:0.35mm车门铰链距离320mm4.5抗腐蚀的要求根据DIN50021SS,铰链必须抗腐蚀至少96小时。4.6符合DIN/ISO9000ff的质量标准5标志、包装、运输及贮存(待定)3
