苏JGT026-2009 建筑反射隔热涂料应用技术规程VIP免费

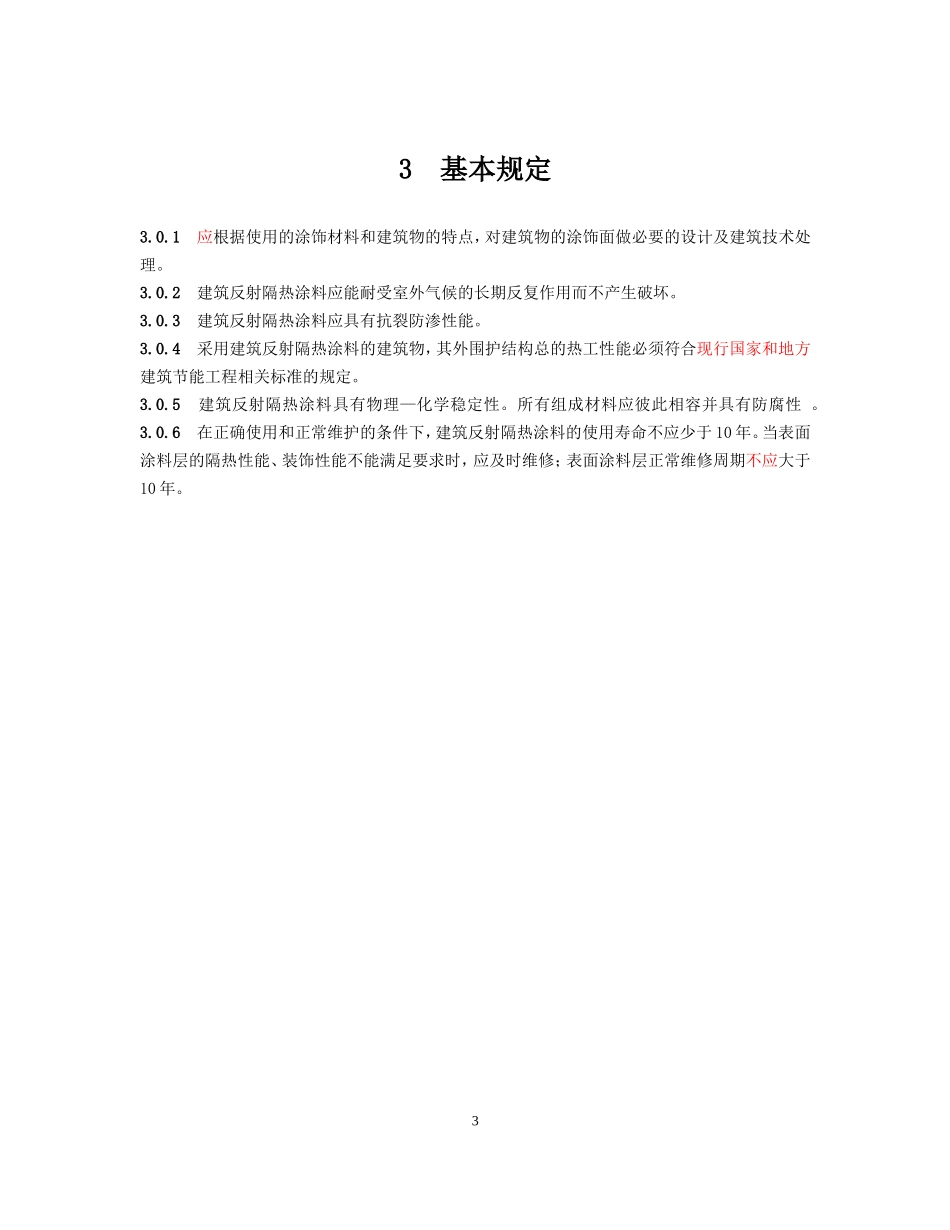

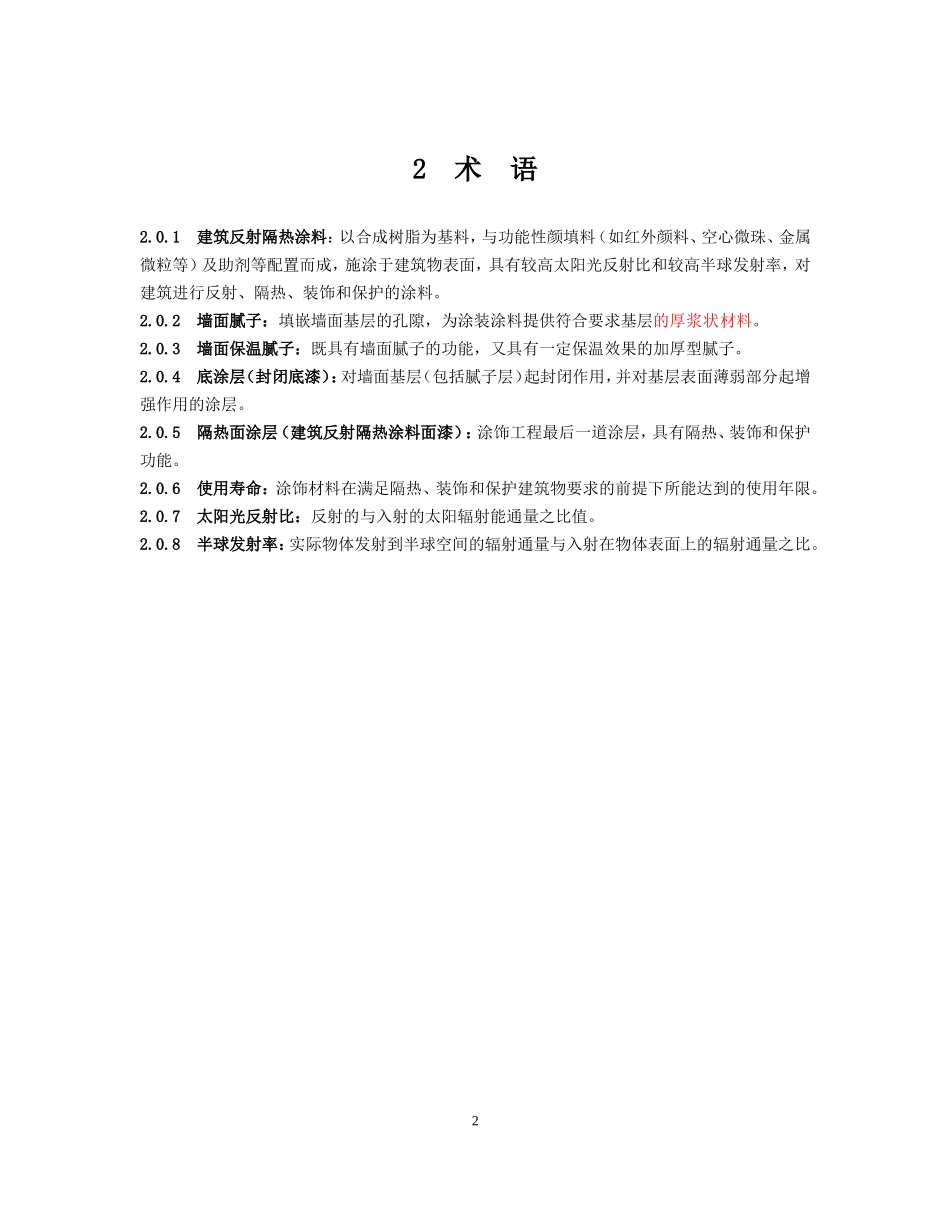

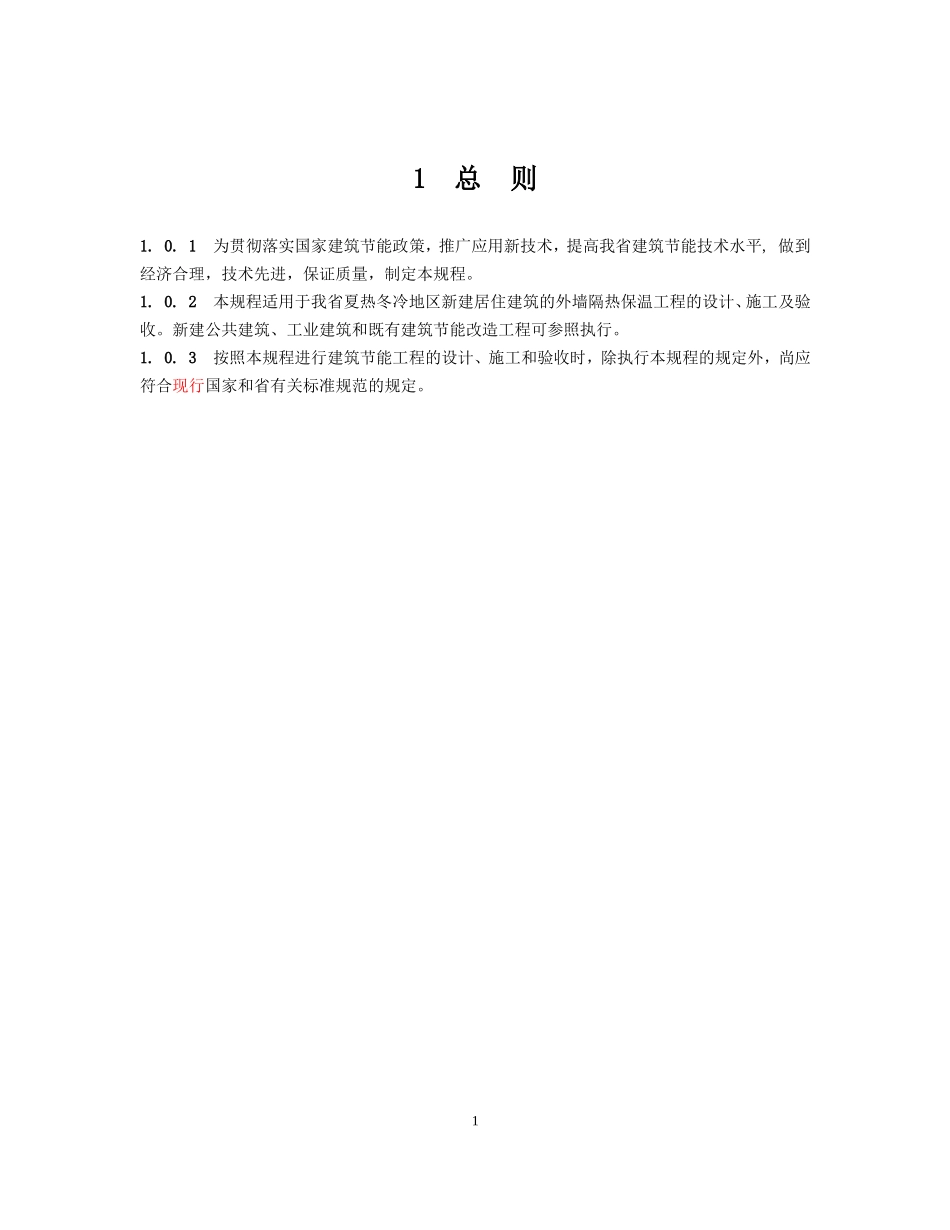

1总则1.0.1为贯彻落实国家建筑节能政策，推广应用新技术，提高我省建筑节能技术水平,做到经济合理，技术先进，保证质量，制定本规程。1.0.2本规程适用于我省夏热冬冷地区新建居住建筑的外墙隔热保温工程的设计、施工及验收。新建公共建筑、工业建筑和既有建筑节能改造工程可参照执行。1.0.3按照本规程进行建筑节能工程的设计、施工和验收时，除执行本规程的规定外，尚应符合现行国家和省有关标准规范的规定。12术语2.0.1建筑反射隔热涂料：以合成树脂为基料，与功能性颜填料（如红外颜料、空心微珠、金属微粒等）及助剂等配置而成，施涂于建筑物表面，具有较高太阳光反射比和较高半球发射率，对建筑进行反射、隔热、装饰和保护的涂料。2.0.2墙面腻子：填嵌墙面基层的孔隙，为涂装涂料提供符合要求基层的厚浆状材料。2.0.3墙面保温腻子：既具有墙面腻子的功能，又具有一定保温效果的加厚型腻子。2.0.4底涂层（封闭底漆）：对墙面基层（包括腻子层）起封闭作用，并对基层表面薄弱部分起增强作用的涂层。2.0.5隔热面涂层（建筑反射隔热涂料面漆）：涂饰工程最后一道涂层，具有隔热、装饰和保护功能。2.0.6使用寿命：涂饰材料在满足隔热、装饰和保护建筑物要求的前提下所能达到的使用年限。2.0.7太阳光反射比：反射的与入射的太阳辐射能通量之比值。2.0.8半球发射率：实际物体发射到半球空间的辐射通量与入射在物体表面上的辐射通量之比。23基本规定3.0.1应根据使用的涂饰材料和建筑物的特点，对建筑物的涂饰面做必要的设计及建筑技术处理。3.0.2建筑反射隔热涂料应能耐受室外气候的长期反复作用而不产生破坏。3.0.3建筑反射隔热涂料应具有抗裂防渗性能。3.0.4采用建筑反射隔热涂料的建筑物，其外围护结构总的热工性能必须符合现行国家和地方建筑节能工程相关标准的规定。3.0.5建筑反射隔热涂料具有物理—化学稳定性。所有组成材料应彼此相容并具有防腐性。3.0.6在正确使用和正常维护的条件下，建筑反射隔热涂料的使用寿命不应少于10年。当表面涂料层的隔热性能、装饰性能不能满足要求时，应及时维修；表面涂料层正常维修周期不应大于10年。34材料性能要求4.0.1建筑反射隔热涂料面漆的性能指标应符合表4.0.1的规定。表4.0.1建筑反射隔热涂料面漆性能指标项次项目技术指标1容器中状态无硬块，搅拌后呈均匀状态2施工性涂刷二道无障碍3低温稳定性不变质4干燥时间（表干）≤2h5涂膜外观正常6对比率≥0.937耐水性(96h)无异常8耐碱性(48h)无异常9耐洗刷性≥2000次9耐人工老化性（白色和浅色）外观(600h)不起泡不剥落粉化≤1级变色≤2级10耐沾污性≤15%11涂层耐温变性（5次循环）无异常12太阳光反射比（白色）≥0.8013半球发射率（白色）≥0.8014颜色白色或浅色4.0.2建筑反射隔热涂料涂饰中配套使用的腻子和封闭底漆必须与选用的饰面涂料面漆性能相适应。封闭底漆的主要技术指标应符合«建筑内外墙用底漆»JG/T210的规定。外墙腻子的主要技术指标应符合«建筑外墙用腻子»JG/T157的规定，且不开裂。4.0.3当采用保温腻子构造层时，保温腻子的性能指标除满足本规程4.0.2条外，尚应满足表44.0.3的规定。表4.0.3保温腻子主要技术性能指标项次项目性能指标1容器中状态无结块、均匀2施工性刮涂无障碍3干燥时间（表干）≤5h4打磨性手工可打磨5吸水量≤2g/10min6初期干燥抗裂性（6h）无裂纹7耐水性（96h）无异常8耐碱性（48h）无异常9粘结强度标准状态≥0.60MPa冻融循环(5次)≥0.40MPa10柔性(直径50mm)无裂纹11低温贮存稳定性(-5℃冷冻4h)无变化，刮涂无困难12复合涂料层的耐水性（96h）无异常13复合涂料层的耐冻融性（5次）无异常14导热系数≤0.10W/m·K4.0.4增强网应采用耐碱玻纤网格布，其性能指标应满足《民用建筑节能工程施工质量验收规程》DGJ32/J19-2007中关于耐碱玻纤网格布的要求。55设计5.1设计要点5.1.1应根据建筑隔热保温项目的技术要求、区域自然条件、建筑结构特点、工程使用寿命、维修管理等因素，进行多方案的技术经济分析，确定最优的建筑反射隔热涂料工程设计方案。5.1.2采用建筑反射隔热涂料的建筑物传热阻值等应符合《夏热冬冷地区居住建筑节能设计标准》JGJ134、《公共建筑节能设...
