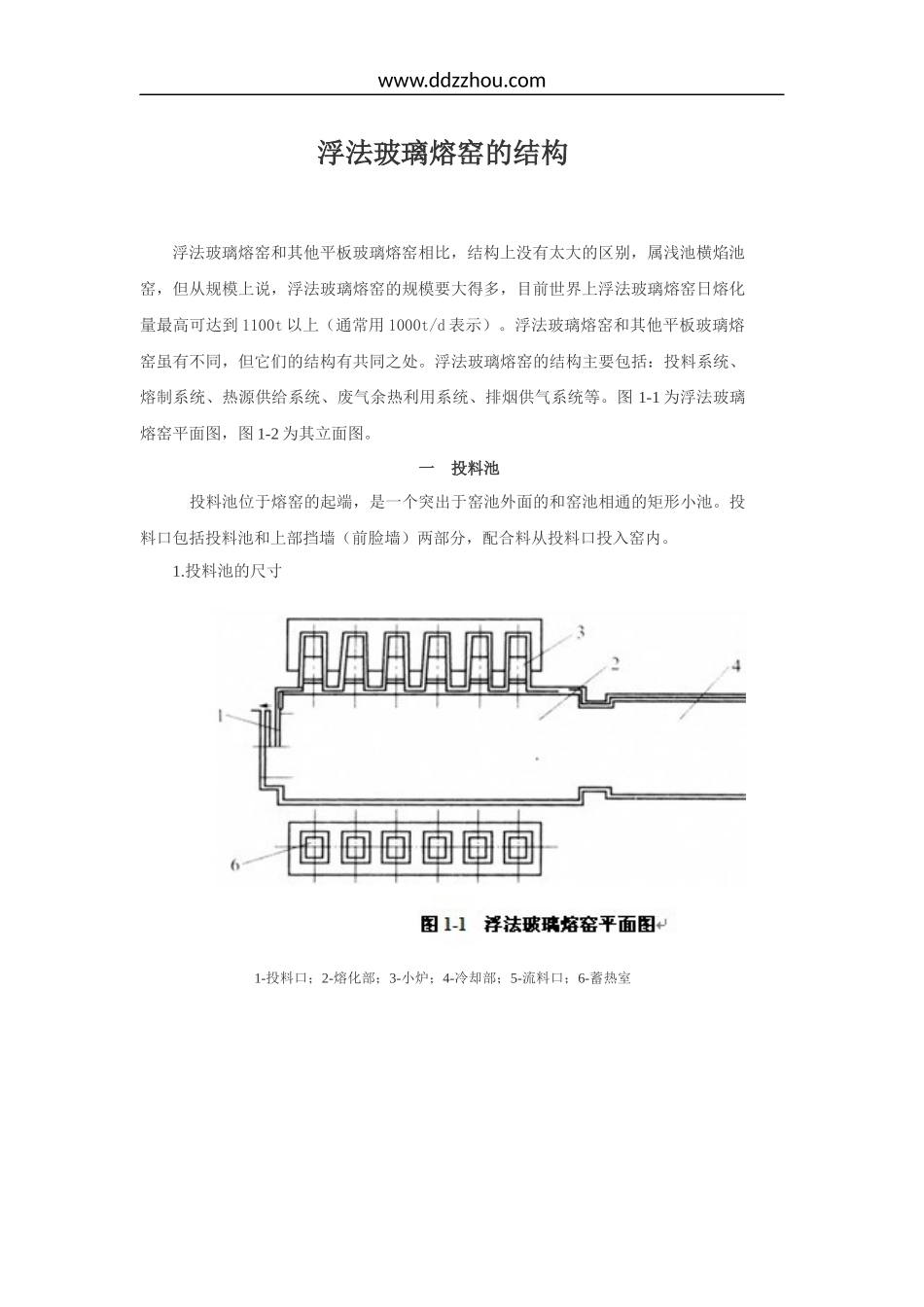

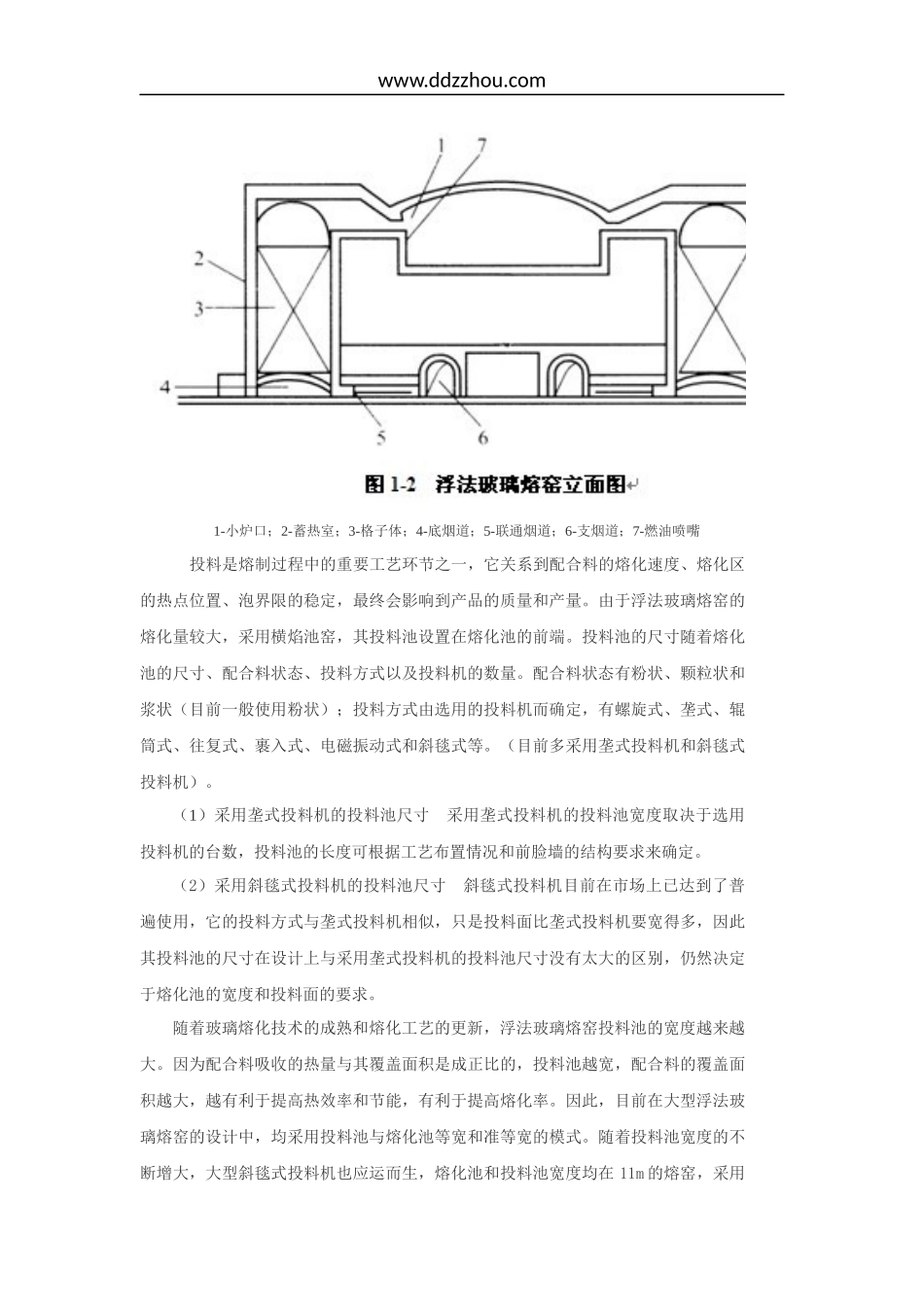

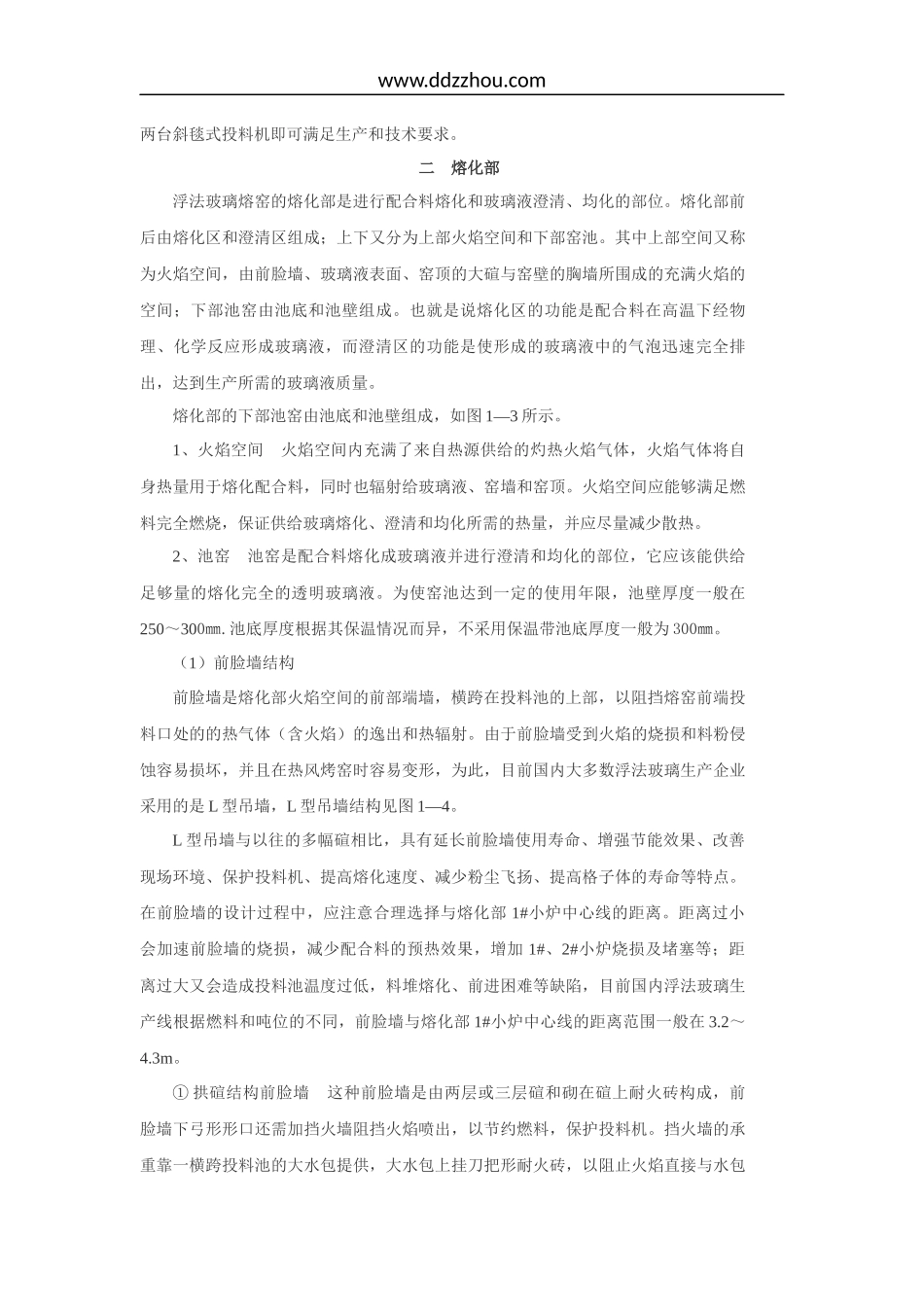

www.ddzzhou.com浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示）。浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处。浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。图1-1为浮法玻璃熔窑平面图，图1-2为其立面图。一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池。投料口包括投料池和上部挡墙（前脸墙）两部分，配合料从投料口投入窑内。1.投料池的尺寸1-投料口；2-熔化部；3-小炉；4-冷却部；5-流料口；6-蓄热室www.ddzzhou.com1-小炉口；2-蓄热室；3-格子体；4-底烟道；5-联通烟道；6-支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）；投料方式由选用的投料机而确定，有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。（目前多采用垄式投料机和斜毯式投料机）。（1）采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。（2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似，只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别，仍然决定于熔化池的宽度和投料面的要求。随着玻璃熔化技术的成熟和熔化工艺的更新，浮法玻璃熔窑投料池的宽度越来越大。因为配合料吸收的热量与其覆盖面积是成正比的，投料池越宽，配合料的覆盖面积越大，越有利于提高热效率和节能，有利于提高熔化率。因此，目前在大型浮法玻璃熔窑的设计中，均采用投料池与熔化池等宽和准等宽的模式。随着投料池宽度的不断增大，大型斜毯式投料机也应运而生，熔化池和投料池宽度均在11m的熔窑，采用www.ddzzhou.com两台斜毯式投料机即可满足生产和技术要求。二熔化部浮法玻璃熔窑的熔化部是进行配合料熔化和玻璃液澄清、均化的部位。熔化部前后由熔化区和澄清区组成；上下又分为上部火焰空间和下部窑池。其中上部空间又称为火焰空间，由前脸墙、玻璃液表面、窑顶的大碹与窑壁的胸墙所围成的充满火焰的空间；下部池窑由池底和池壁组成。也就是说熔化区的功能是配合料在高温下经物理、化学反应形成玻璃液，而澄清区的功能是使形成的玻璃液中的气泡迅速完全排出，达到生产所需的玻璃液质量。熔化部的下部池窑由池底和池壁组成，如图1—3所示。1、火焰空间火焰空间内充满了来自热源供给的灼热火焰气体，火焰气体将自身热量用于熔化配合料，同时也辐射给玻璃液、窑墙和窑顶。火焰空间应能够满足燃料完全燃烧，保证供给玻璃熔化、澄清和均化所需的热量，并应尽量减少散热。2、池窑池窑是配合料熔化成玻璃液并进行澄清和均化的部位，它应该能供给足够量的熔化完全的透明玻璃液。为使窑池达到一定的使用年限，池壁厚度一般在250～300㎜.池底厚度根据其保温情况而异，不采用保温带池底厚度一般为300㎜。（1）前脸墙结构前脸墙是熔化部火焰空间的前部端墙，横跨在投料池的上部，以阻挡熔窑前端投料口处的的热气体（含火焰）的逸出和热辐射。由于前脸墙受到火焰的烧损和料粉侵蚀容易损坏，并且在热风烤窑时容易变形，为此，目前国内大多数浮法玻璃生产企业采用的是L型吊墙，L型吊墙结构见图1—4。L型吊墙与以往的多幅碹相比，具有延长前脸墙使用寿命、增强节能效果、改善现场环境、保护投料机、提高熔化速度、减少粉尘飞扬、提高格子体的寿命等特点。在前脸墙的设计过程中，应注意合理选择与熔化部1#小炉中心线的距离。距离过小...
