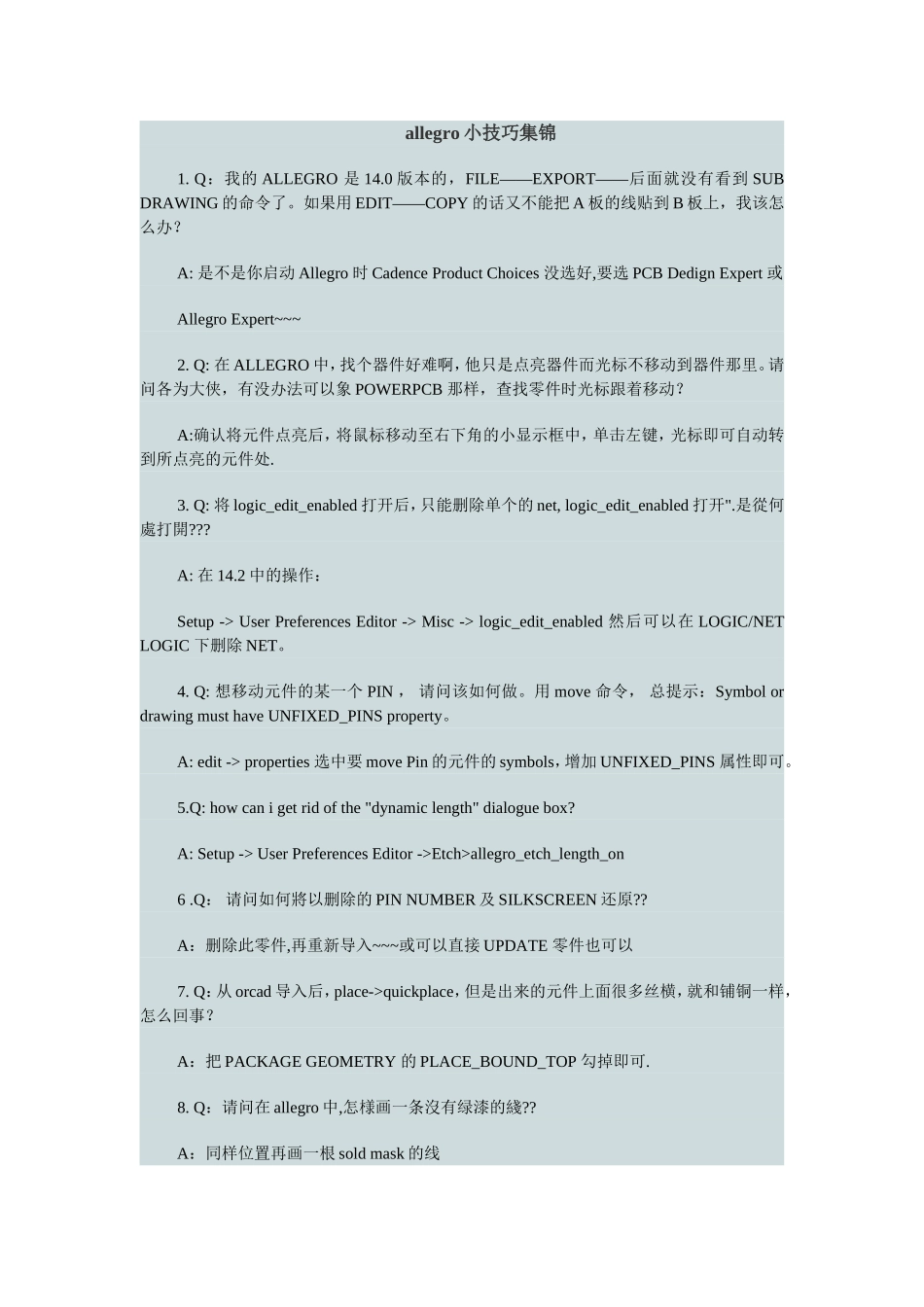

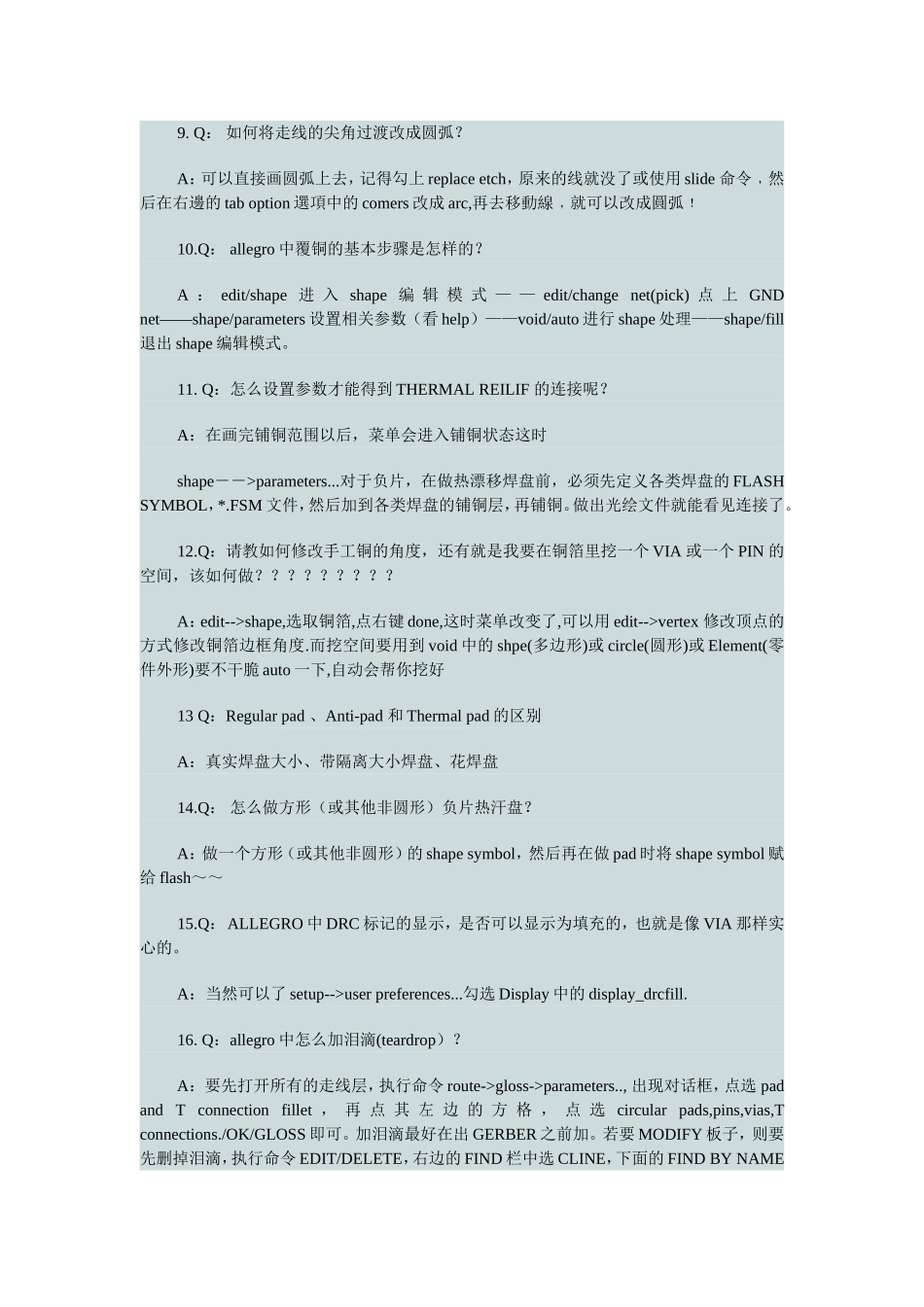

allegro小技巧集锦1.Q：我的ALLEGRO是14.0版本的，FILE——EXPORT——后面就没有看到SUBDRAWING的命令了。如果用EDIT——COPY的话又不能把A板的线贴到B板上，我该怎么办？A:是不是你启动Allegro时CadenceProductChoices没选好,要选PCBDedignExpert或AllegroExpert~~~2.Q:在ALLEGRO中，找个器件好难啊，他只是点亮器件而光标不移动到器件那里。请问各为大侠，有没办法可以象POWERPCB那样，查找零件时光标跟着移动？A:确认将元件点亮后，将鼠标移动至右下角的小显示框中，单击左键，光标即可自动转到所点亮的元件处.3.Q:将logic_edit_enabled打开后，只能删除单个的net,logic_edit_enabled打开".是從何處打開???A:在14.2中的操作：Setup->UserPreferencesEditor->Misc->logic_edit_enabled然后可以在LOGIC/NETLOGIC下删除NET。4.Q:想移动元件的某一个PIN，请问该如何做。用move命令，总提示：SymbolordrawingmusthaveUNFIXED_PINSproperty。A:edit->properties选中要movePin的元件的symbols，增加UNFIXED_PINS属性即可。5.Q:howcanigetridofthe"dynamiclength"dialoguebox?A:Setup->UserPreferencesEditor->Etch>allegro_etch_length_on6.Q：请问如何將以删除的PINNUMBER及SILKSCREEN还原??A：删除此零件,再重新导入~~~或可以直接UPDATE零件也可以7.Q：从orcad导入后，place->quickplace，但是出来的元件上面很多丝横，就和铺铜一样，怎么回事？A：把PACKAGEGEOMETRY的PLACE_BOUND_TOP勾掉即可.8.Q：请问在allegro中,怎様画一条沒有绿漆的綫??A：同样位置再画一根soldmask的线9.Q：如何将走线的尖角过渡改成圆弧？A：可以直接画圆弧上去，记得勾上replaceetch，原来的线就没了或使用slide命令﹐然后在右邊的taboption選項中的comers改成arc,再去移動線﹐就可以改成圓弧﹗10.Q：allegro中覆铜的基本步骤是怎样的？A：edit/shape进入shape编辑模式——edit/changenet(pick)点上GNDnet——shape/parameters设置相关参数（看help）——void/auto进行shape处理——shape/fill退出shape编辑模式。11.Q：怎么设置参数才能得到THERMALREILIF的连接呢？A：在画完铺铜范围以后，菜单会进入铺铜状态这时shape－－>parameters...对于负片，在做热漂移焊盘前，必须先定义各类焊盘的FLASHSYMBOL，*.FSM文件，然后加到各类焊盘的铺铜层，再铺铜。做出光绘文件就能看见连接了。12.Q：请教如何修改手工铜的角度，还有就是我要在铜箔里挖一个VIA或一个PIN的空间，该如何做？？？？？？？？？A：edit-->shape,选取铜箔,点右键done,这时菜单改变了,可以用edit-->vertex修改顶点的方式修改铜箔边框角度.而挖空间要用到void中的shpe(多边形)或circle(圆形)或Element(零件外形)要不干脆auto一下,自动会帮你挖好13Q：Regularpad、Anti-pad和Thermalpad的区别A：真实焊盘大小、带隔离大小焊盘、花焊盘14.Q：怎么做方形（或其他非圆形）负片热汗盘？A：做一个方形（或其他非圆形）的shapesymbol，然后再在做pad时将shapesymbol赋给flash～～15.Q：ALLEGRO中DRC标记的显示，是否可以显示为填充的，也就是像VIA那样实心的。A：当然可以了setup-->userpreferences...勾选Display中的display_drcfill.16.Q：allegro中怎么加泪滴(teardrop）？A：要先打开所有的走线层，执行命令route->gloss->parameters..,出现对话框，点选padandTconnectionfillet，再点其左边的方格，点选circularpads,pins,vias,Tconnections./OK/GLOSS即可。加泪滴最好在出GERBER之前加。若要MODIFY板子，则要先删掉泪滴，执行命令EDIT/DELETE，右边的FIND栏中选CLINE，下面的FINDBYNAME中选property,点more，选FILLET=，/点APPLY/OK即可。无论加泪滴还是删掉泪滴，一定要先打开所有的走线层，否则，没打开的走线层就不会有执行17.Q：在ALLEGRO里打开的BRD里可导出元件，但是导出的元件如何加到库里？A：File-->Export-->Libraries...再将*.txt拷到你的device库中，*.pad拷到pad库中，其他的拷到你的psm库中。18.Q：ALLEGRO中有自动存盘系统吗？？A：自动存盘需要用户自己设置，具体方法如下：（你没设置前是否有默认目录，找找看）setup>userpr...
