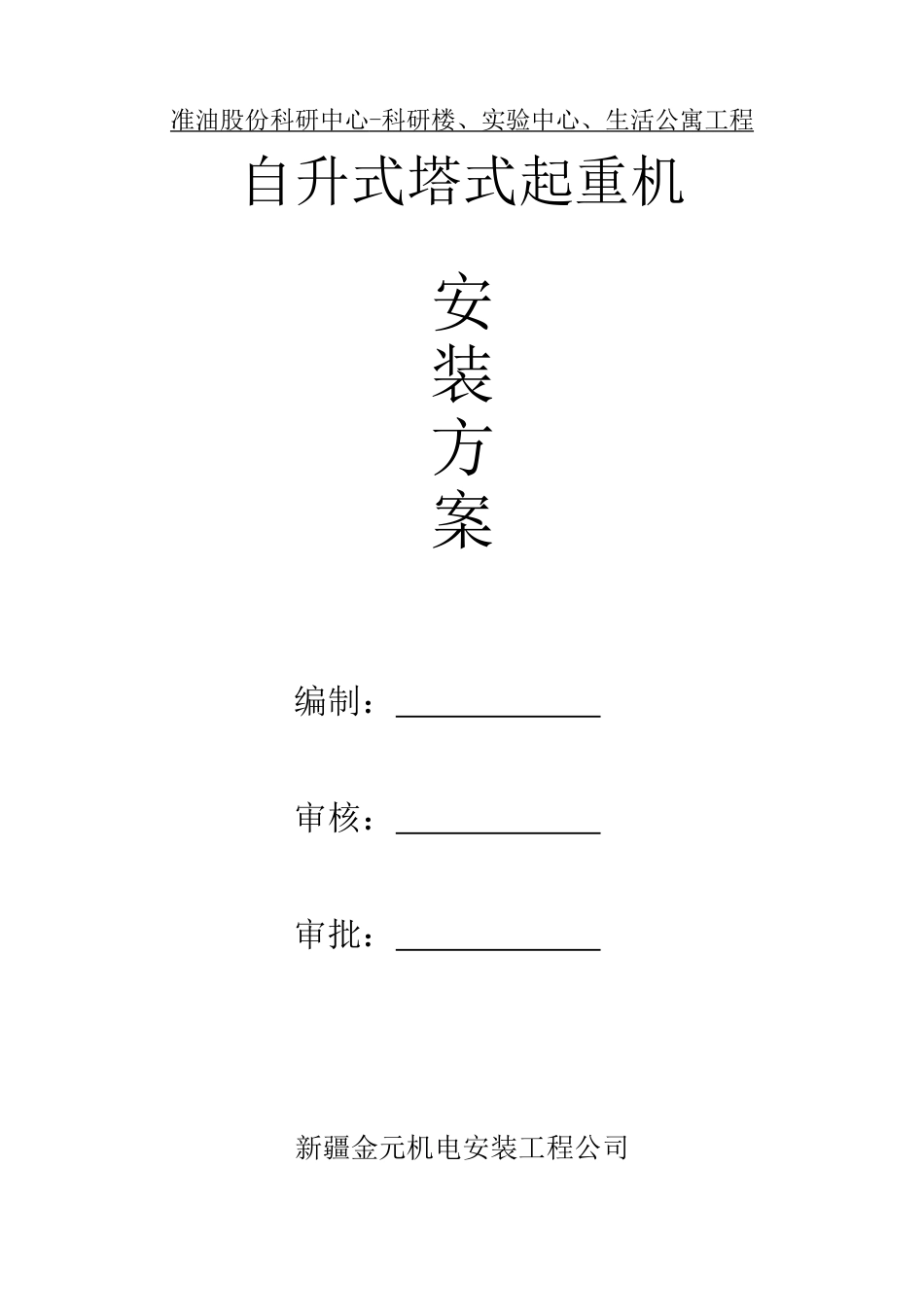

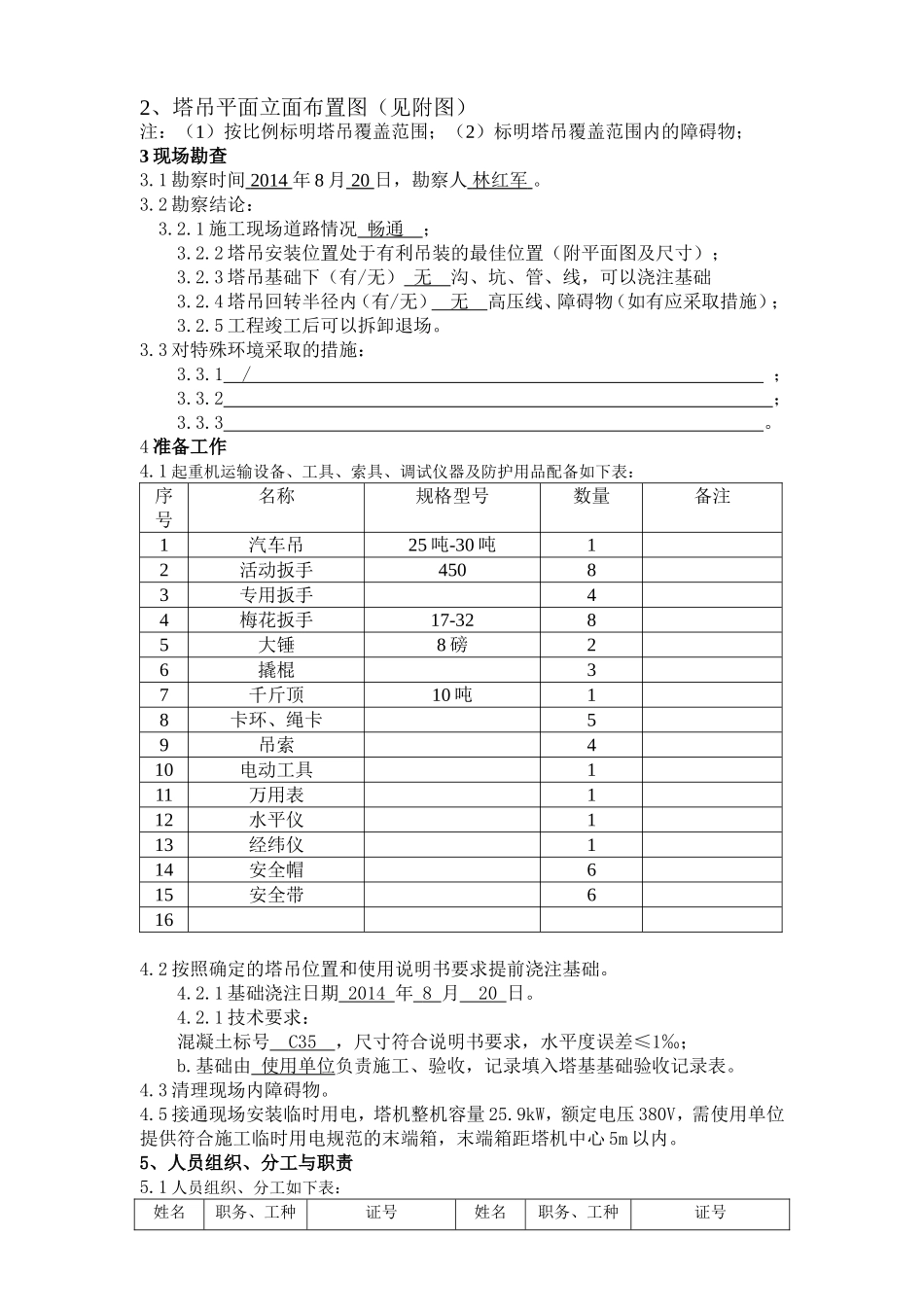

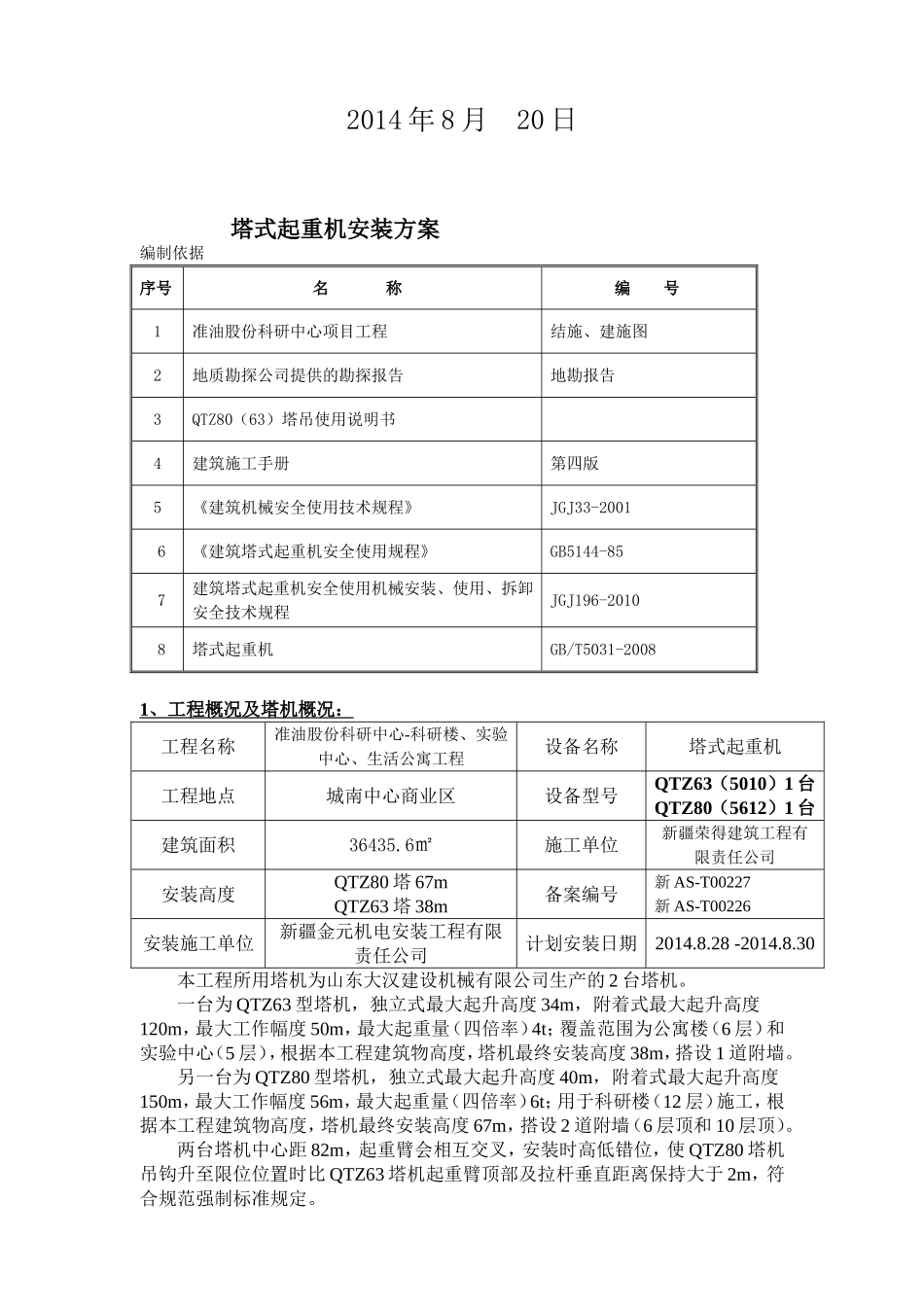

准油股份科研中心-科研楼、实验中心、生活公寓工程自升式塔式起重机安装方案编制：审核：审批：新疆金元机电安装工程公司2014年8月20日塔式起重机安装方案编制依据序号名称编号1准油股份科研中心项目工程结施、建施图2地质勘探公司提供的勘探报告地勘报告3QTZ80（63）塔吊使用说明书4建筑施工手册第四版5《建筑机械安全使用技术规程》JGJ33-20016《建筑塔式起重机安全使用规程》GB5144-857建筑塔式起重机安全使用机械安装、使用、拆卸安全技术规程JGJ196-20108塔式起重机GB/T5031-20081、工程概况及塔机概况：工程名称准油股份科研中心-科研楼、实验中心、生活公寓工程设备名称塔式起重机工程地点城南中心商业区设备型号QTZ63（5010）1台QTZ80（5612）1台建筑面积36435.6㎡施工单位新疆荣得建筑工程有限责任公司安装高度QTZ80塔67mQTZ63塔38m备案编号新AS-T00227新AS-T00226安装施工单位新疆金元机电安装工程有限责任公司计划安装日期2014.8.28-2014.8.30本工程所用塔机为山东大汉建设机械有限公司生产的2台塔机。一台为QTZ63型塔机，独立式最大起升高度34m，附着式最大起升高度120m，最大工作幅度50m，最大起重量（四倍率）4t；覆盖范围为公寓楼（6层）和实验中心（5层），根据本工程建筑物高度，塔机最终安装高度38m，搭设1道附墙。另一台为QTZ80型塔机，独立式最大起升高度40m，附着式最大起升高度150m，最大工作幅度56m，最大起重量（四倍率）6t；用于科研楼（12层）施工，根据本工程建筑物高度，塔机最终安装高度67m，搭设2道附墙（6层顶和10层顶）。两台塔机中心距82m，起重臂会相互交叉，安装时高低错位，使QTZ80塔机吊钩升至限位位置时比QTZ63塔机起重臂顶部及拉杆垂直距离保持大于2m，符合规范强制标准规定。2、塔吊平面立面布置图（见附图）注：（1）按比例标明塔吊覆盖范围；（2）标明塔吊覆盖范围内的障碍物；3现场勘查3.1勘察时间2014年8月20日，勘察人林红军。3.2勘察结论：3.2.1施工现场道路情况畅通；3.2.2塔吊安装位置处于有利吊装的最佳位置（附平面图及尺寸）；3.2.3塔吊基础下（有/无）无沟、坑、管、线，可以浇注基础3.2.4塔吊回转半径内（有/无）无高压线、障碍物（如有应采取措施）；3.2.5工程竣工后可以拆卸退场。3.3对特殊环境采取的措施：3.3.1/；3.3.2；3.3.3。4准备工作4.1起重机运输设备、工具、索具、调试仪器及防护用品配备如下表：序号名称规格型号数量备注1汽车吊25吨-30吨12活动扳手45083专用扳手44梅花扳手17-3285大锤8磅26撬棍37千斤顶10吨18卡环、绳卡59吊索410电动工具111万用表112水平仪113经纬仪114安全帽615安全带6164.2按照确定的塔吊位置和使用说明书要求提前浇注基础。4.2.1基础浇注日期2014年8月20日。4.2.1技术要求：混凝土标号C35，尺寸符合说明书要求，水平度误差≤1‰；b.基础由使用单位负责施工、验收，记录填入塔基基础验收记录表。4.3清理现场内障碍物。4.5接通现场安装临时用电，塔机整机容量25.9kW，额定电压380V，需使用单位提供符合施工临时用电规范的末端箱，末端箱距塔机中心5m以内。5、人员组织、分工与职责5.1人员组织、分工如下表：姓名职务、工种证号姓名职务、工种证号现场负责人何小兵安装工新A052011019360李春岩质检员123120420-2014谢海明安装工新A052011019356林红军安全员新建安C0025353马真平安装工新A052011019354林红军安装工新J052009008849周攀磊安装工新A0520110193595.2职责5.2.1现场负责人：是顶升作业的技术、质量、安全、人员分工、工程进度的负责者和全权指挥者进行顶升前的安全技术交底，做到安全顶升、文明施工；5.2.3质检员：具体负责顶升前的检查、顶升验收、顶升过程中对各主要工序的质量检验和顶升后质检工作，并做好各项质检记录；5.2.4安全员：全程监督安全技术措施交底后的落实情况，制止违章指挥和违章作业，进行现场警戒，发现问题及时向总指挥、副指挥报告；5.2.5安装工职责按照安全技术交底和顶升方案内容具体完成本次塔吊的顶升任务；服从指挥完成其他工作。5.2.6汽车吊司机职责确保汽车吊经检验合格并在有效期，各主要部件及安全装置完好；服从现场负责人的指挥；严格执行“十不...
