煤矿井下小绞车、无极绳绞车安装使用标准VIP免费

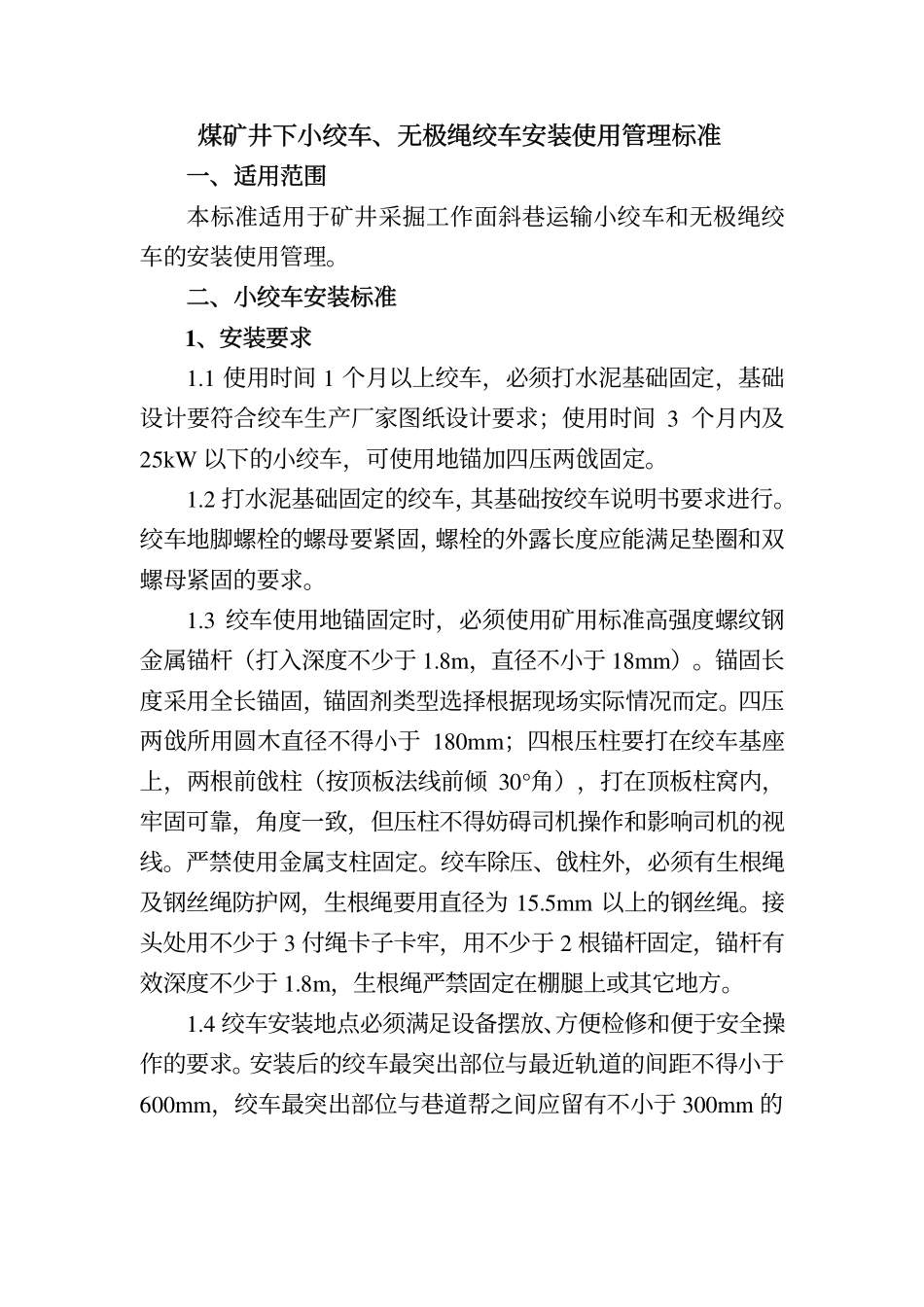

煤矿井下小绞车、无极绳绞车安装使用管理标准一、适用范围本标准适用于矿井采掘工作面斜巷运输小绞车和无极绳绞车的安装使用管理。二、小绞车安装标准1、安装要求1.1使用时间1个月以上绞车，必须打水泥基础固定，基础设计要符合绞车生产厂家图纸设计要求；使用时间3个月内及25kW以下的小绞车，可使用地锚加四压两戗固定。1.2打水泥基础固定的绞车，其基础按绞车说明书要求进行。绞车地脚螺栓的螺母要紧固，螺栓的外露长度应能满足垫圈和双螺母紧固的要求。1.3绞车使用地锚固定时，必须使用矿用标准高强度螺纹钢金属锚杆（打入深度不少于1.8m，直径不小于18mm）。锚固长度采用全长锚固，锚固剂类型选择根据现场实际情况而定。四压两戗所用圆木直径不得小于180mm；四根压柱要打在绞车基座上，两根前戗柱（按顶板法线前倾30°角），打在顶板柱窝内，牢固可靠，角度一致，但压柱不得妨碍司机操作和影响司机的视线。严禁使用金属支柱固定。绞车除压、戗柱外，必须有生根绳及钢丝绳防护网，生根绳要用直径为15.5mm以上的钢丝绳。接头处用不少于3付绳卡子卡牢，用不少于2根锚杆固定，锚杆有效深度不少于1.8m，生根绳严禁固定在棚腿上或其它地方。1.4绞车安装地点必须满足设备摆放、方便检修和便于安全操作的要求。安装后的绞车最突出部位与最近轨道的间距不得小于600mm，绞车最突出部位与巷道帮之间应留有不小于300mm的检修空间，绞车司机操作侧应有不小于1m2安全操作空间，绞车硐室高度不得小于2m。1.5上山施工，采用倒拉绞车时，迎头应装平式导向轮，禁止用小滑轮代替；导向轮的固定方式应在作业规程中明确规定，要全部外露，便于检查，并落实检查责任人。1.6绞车安装在专用绞车硐室时，滚筒中心线应与斜巷轨道中心线重合，误差不大于50mm，安装稳固，方便操作，钢丝绳排列整齐。小绞车在轨道一侧安装时，要保证绞车运行时，盘绳整齐、不爬绳、不咬绳。严禁用其它异物强行盘绳，条件允许时，可用导向滑轮导向提升。1.7绞车钢丝绳的钩头，必须使用鸡心环，连接绳卡数量根据钢丝绳直径选择，见下表。绳卡紧固螺母应在主钢丝绳一侧，绳卡间距等于钢丝绳直径的6～7倍。1.8斜巷绞车的每个钩头，都必须配有符合要求的保险绳，保险绳长度和提升车数相适应，不宜过长。连接绳卡最低不少于4付，绳卡间距等于钢丝绳直径的6～7倍，绳头余长不大于100mm。当钢丝绳直径小于21.5mm时，保险绳应同主绳直径相同；当钢丝绳直径大于21.5mm时，可采用φ21.5mm的钢丝绳作为保险绳。2、绞车钢丝绳选用标准序号绞车名称规格型号钢丝绳直径绳卡规格绳卡数量1调度绞车JD—1（JD—11.4）Φ12.5123应为42调度绞车JD—1.6（JD—25）Φ15.51543调度绞车JD—2.5（JD—40）Φ18.52054调度绞车JD—4（JD—55）Φ21.52265调度绞车JYB—5（JD—75）Φ26286钢丝绳与滚筒的连接必须采用穿入绳眼再用双压板压紧的方式连接，严禁剁股连接。钢丝绳在滚筒上应按序分层排列。钢丝绳在滚筒上的容量是最外层距滚筒边缘高度不小于该绳直径的2.5倍。斜坡运输所选用的钢丝绳型号必须符合《煤矿安全规程》具有6.5倍的安全系数。三、无极绳绞车安装标准1、绞车安装的条件与技术要求1.1根据使用的巷道条件、运输对象、使用要求，完成无极绳牵引绞车布置设计。1.2牵引绞车安装位置需要扩巷时，设备安装前先按设计扩巷。绞车、张紧装置、主副压绳轮必须处于同一水平面。绞车前方及尾轮处必须预先设计车场，以保证摘挂钩作业安全。车场长度必须满足作业规程规定的一列车长度+梭车+过卷距离的最小长度要求。1.3根据基础图进行基础施工，牵引绞车及主副压绳轮必须打混凝土地基固定，基础上表面应水平。基础要与巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打地锚。1.4牵引绞车安装于混凝土基础上，使工作时减少震动，以保证稳定。混凝土基础尺寸可参照绞车基础布置图施工，基础应独立，不可与其它基础相连以确保安全。1.5地脚螺栓孔可在浇灌基础时留出，等设备稳好后再用二次灌浆将8条M24mm地脚螺栓灌入。在浇灌基础时，要预先留出准备二次灌浆的槽子。基础浇灌须待72h混凝土凝固后方可安装绞车，1周后方可重载运行。1.6主副压绳轮安...
