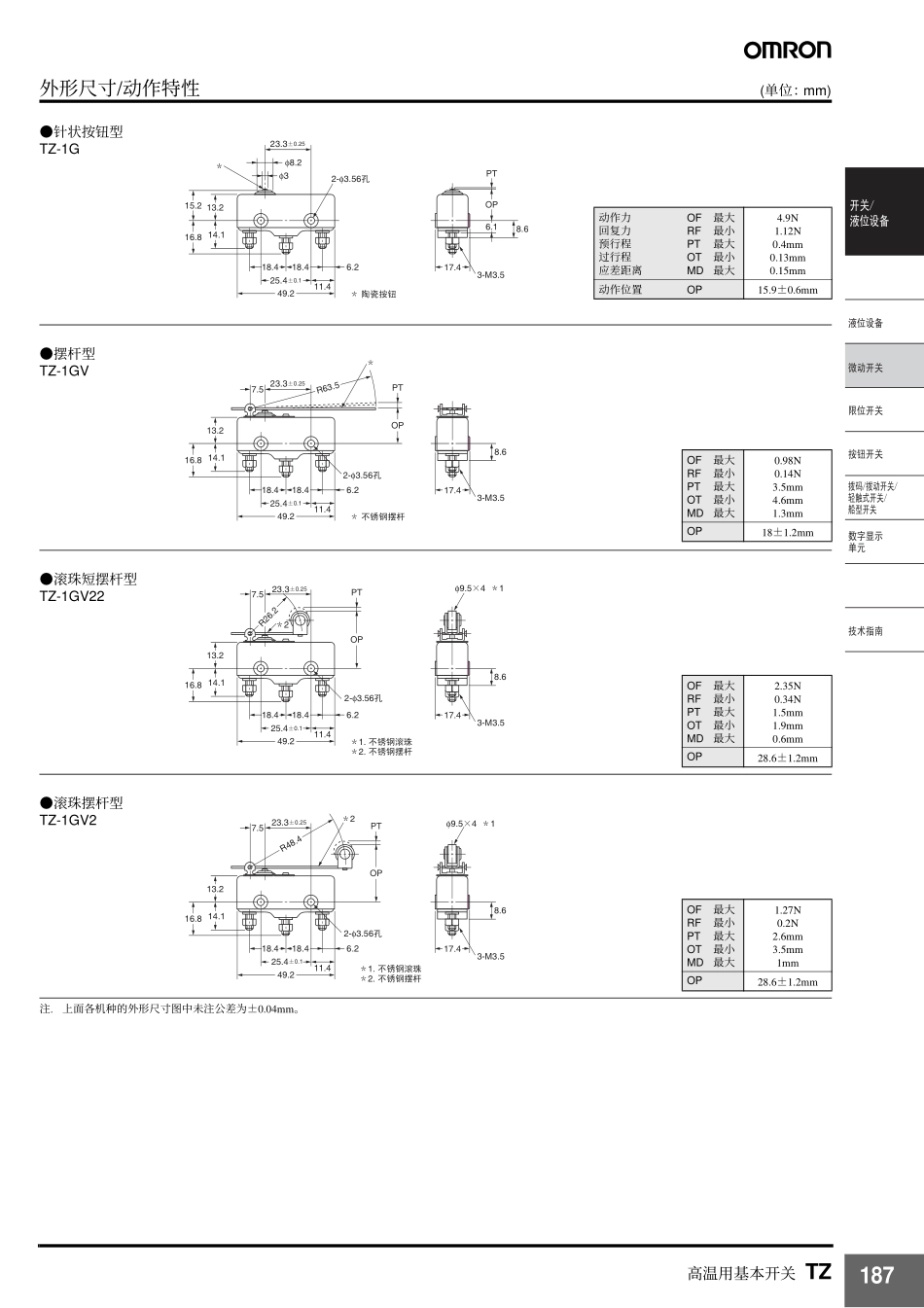

高温用基本开关TZ商品选择⋯⋯⋯⋯⋯⋯⋯⋯138共通注意事项⋯⋯⋯⋯⋯⋯146技术指南⋯⋯⋯⋯⋯⋯⋯⋯709用语说明⋯⋯⋯⋯⋯⋯⋯⋯743相关信息186�����������������������������������������������������高温用基本开关TZ在400℃的高温环境中也能稳定动作•绝缘体使用陶瓷、弹簧材料使用Co特殊合金、还在接点中使用特殊合金，确保在高温环境中的动作和接触可靠性。•在400℃的高温中也可以稳定动作。请参见188页的「请正确使用」和146页的「微动开关共通注意事项」。l种类注.摆杆及滚珠的材质使用SUS。构造■构造/接触形式(1c接点)额定值/性能■额定值注1.上述数值指的是稳定电流。注2.感性负载是指功率因数0.4以上(交流)、时间常数7ms以下(直流)的负载。注3.电灯负载指的是有10倍的浪涌电流的负载。注4.电动机负载指的是有6倍的浪涌电流的负载。注5.上述额定值是在下面的条件下试验测得的数值。(1)环境温度：20±2℃(2)环境湿度：65±5%RH(3)操作频率：20次/分钟■性能＊1.针状按钮型的情况下。（其他型号请另行垂询）＊2.误动作在1ms以内。■接点规格驱动杆的种类型号针状按钮型TZ-1G摆杆型TZ-1GV滚珠短摆杆型TZ-1GV22滚珠摆杆型TZ-1GV2����b�����������������������aCOMNCNO额定值电压(V)非感性负载(A)感性负载(A)阻性负载电灯负载感性负载电动机负载常闭常开常闭常开常闭常开常闭常开AC125250110.90.450.450.3111.50.450.750.3DC814301251110.40.90.90.90.050.450.450.450.051110.41.51.51.50.051.51.51.50.05容许操作速度0.05mm～1m/s＊1容许操作频率机械60次/min电气20次/min绝缘电阻100MΩ以上（DC500V兆欧表）接触电阻100mΩ以下（初期值）耐压同极端子之间AC1,000V50/60HZ1min带电金属部与地线之间、各端子与不带电金属部之间AC1,500V50/60HZ1min振动误动作10～55Hz双振幅1.5mm＊2冲击耐久最大500m/s2误动作最大300m/s2＊1＊2寿命机械10万次以上电气5万次以上保护结构IP00防触电保护等级ClassI使用环境温度-65～+400℃（不结冰）使用环境湿度85%RH以下重量约45～54g接点规格横杆材质铂间隔（标准值）0.5mm浪涌电流常闭最大9A常开最大4.5A高温用基本开关TZ187���������������������������������������������������外形尺寸/动作特性(单位：mm)注.上面各机种的外形尺寸图中未注公差为±0.04mm。23.3�0.25φ8.2φ3�15.213.214.116.82-φ3.56�6.218.418.425.4�0.111.449.217.43-M3.56.18.6OPPT�����●针状按钮型TZ-1G动作力OF最大回复力RF最小预行程PT最大过行程OT最小应差距离MD最大4.9N1.12N0.4mm0.13mm0.15mm动作位置OP15.9±0.6mm23.3�0.25�13.214.116.82-φ3.56�6.218.418.425.4�0.111.449.217.43-M3.58.6������7.5OPPTR63.5●摆杆型TZ-1GVOF最大RF最小PT最大OT最小MD最大0.98N0.14N3.5mm4.6mm1.3mmOP18±1.2mm�213.214.116.8φ9.5�4�16.218.418.411.449.217.43-M3.58.6�1.������2.�����7.5OPPTR26.223.3�0.252-φ3.56�25.4�0.1●滚珠短摆杆型TZ-1GV22OF最大RF最小PT最大OT最小MD最大2.35N0.34N1.5mm1.9mm0.6mmOP28.6±1.2mm13.214.116.86.218.418.411.449.27.5OPPTR48.417.43-M3.58.6�2φ9.5�4�1�1.������2.�����23.3�0.252-φ3.56�25.4�0.1●滚珠摆杆型TZ-1GV2OF最大RF最小PT最大OT最小MD最大1.27N0.2N2.6mm3.5mm1mmOP28.6±1.2mm高温用基本开关TZ188�����������������������������������������������������请正确使用●详情请参见146页的「微动开关共通注意事项」。●关于使用由于使用陶瓷外壳，若从30cm以上落地则会造成损坏。●关于安装·开关的安装，拆卸和配线作业及维护检查时，请务必在电源OFF的状态下进行。·安装使用M3.5的不锈钢制螺钉，用平垫圈、弹簧垫圈等装牢。此时请使用0.69～0.98N·m的紧固转矩。安装孔加工尺寸·配线时，TZ用镀镍裸压接端子以M3.5螺母紧固安装后连接。·请不要让陶瓷沾上铁粉...
